甘肃省天水市麦积区2023-2024学年九上物理期末联考试题含答案

这是一份甘肃省天水市麦积区2023-2024学年九上物理期末联考试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（ ）
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路
2．电梯设置了超载自动报警系统，其工作原理如上图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点。A、B为静触点。当出现超载情况时，电铃将发出警报声，电梯停止运行，下列说法正确的是（ ）
A．电梯工作时电磁铁的上端为N极
B．电梯超载时报警说明压敏电阻的阻值随压力增大而减小
C．电梯未超载时动触点K与静触点B接触
D．电梯超载时报警，R2两端的电压减小

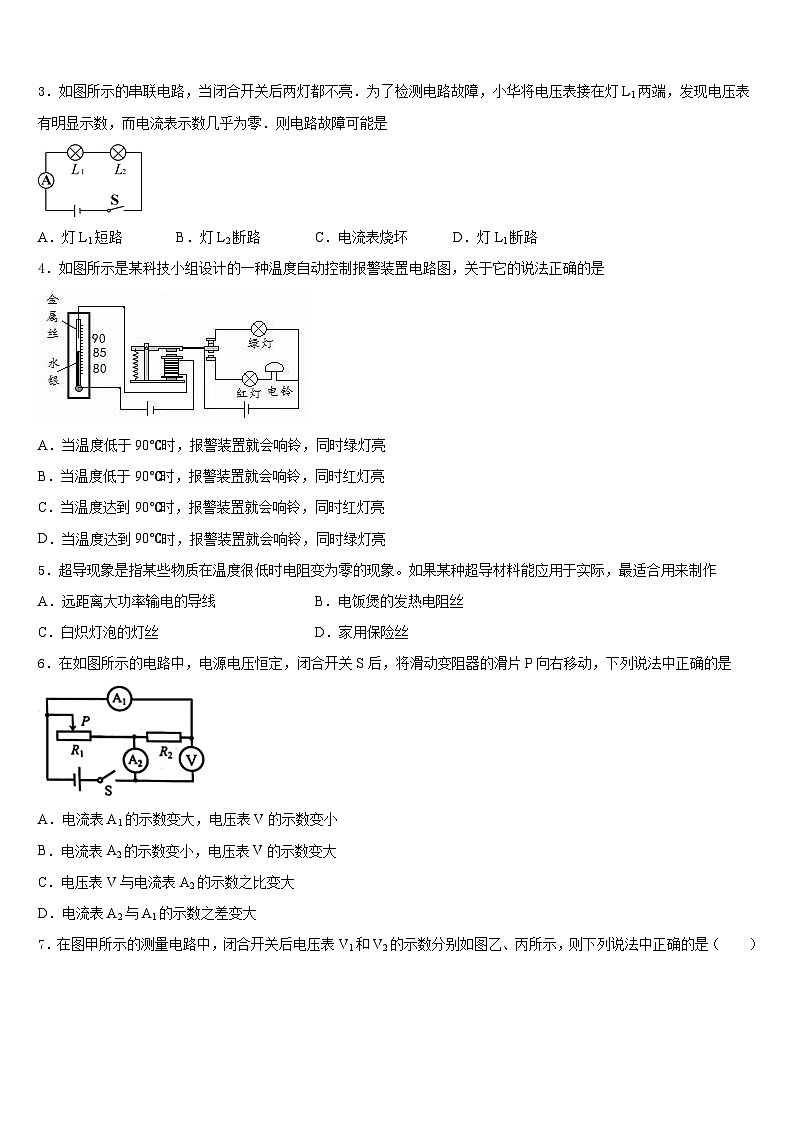

3．如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是
A．灯L1短路B．灯L2断路C．电流表烧坏D．灯L1断路
4．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是
A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B．当温度低于90℃时，报警装置就会响铃，同时红灯亮
C．当温度达到90℃时，报警装置就会响铃，同时红灯亮
D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮
5．超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际，最适合用来制作
A．远距离大功率输电的导线B．电饭煲的发热电阻丝
C．白炽灯泡的灯丝D．家用保险丝
6．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A1的示数变大，电压表V的示数变小
B．电流表A2的示数变小，电压表V的示数变大
C．电压表V与电流表A2的示数之比变大
D．电流表A2与A1的示数之差变大

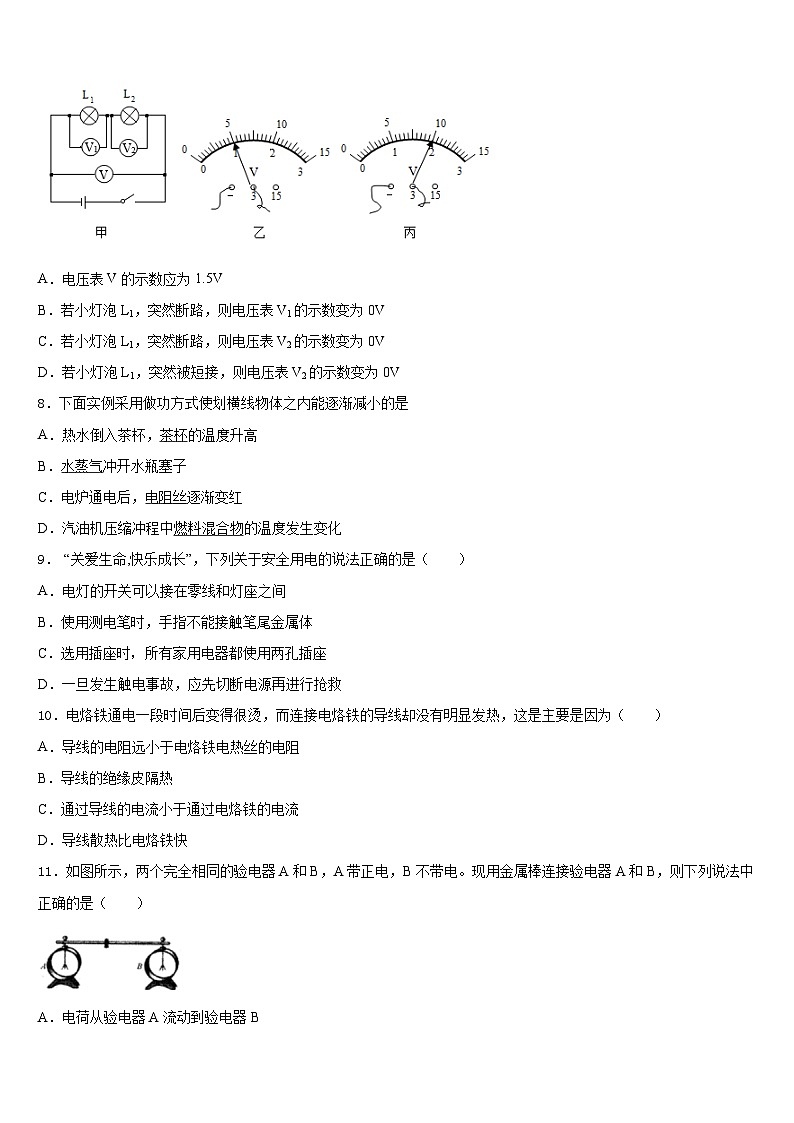

7．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是（ ）
A．电压表V的示数应为1.5V
B．若小灯泡L1，突然断路，则电压表V1的示数变为0V
C．若小灯泡L1，突然断路，则电压表V2的示数变为0V
D．若小灯泡L1，突然被短接，则电压表V2的示数变为0V
8．下面实例采用做功方式使划横线物体之内能逐渐减小的是
A．热水倒入茶杯，茶杯的温度升高
B．水蒸气冲开水瓶塞子
C．电炉通电后，电阻丝逐渐变红
D．汽油机压缩冲程中燃料混合物的温度发生变化
9． “关爱生命,快乐成长”，下列关于安全用电的说法正确的是（ ）
A．电灯的开关可以接在零线和灯座之间
B．使用测电笔时，手指不能接触笔尾金属体
C．选用插座时，所有家用电器都使用两孔插座
D．一旦发生触电事故，应先切断电源再进行抢救
10．电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（ ）
A．导线的电阻远小于电烙铁电热丝的电阻
B．导线的绝缘皮隔热
C．通过导线的电流小于通过电烙铁的电流
D．导线散热比电烙铁快
11．如图所示，两个完全相同的验电器A和B，A带正电，B不带电。现用金属棒连接验电器A和B，则下列说法中正确的是（ ）
A．电荷从验电器A流动到验电器B
B．连接瞬间金属棒中的电流方向是从A向B
C．验电器A失去正电荷
D．验电器B得到正电荷
12．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（ ）
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a，L2实际功率为3W
C．S2断开，S1接a，L2更亮
D．S2闭合，S1接b，L2更亮
二、填空题（每题5分，共4题，20分）
13．如图甲是学校里面常用的一种移动指示牌，结构示意图如图乙所示，其中AB为指示牌牌面，CD和BE为支架（支架重力不计），指示牌被风吹倒时可看做杠杆，根据图示风向，则支点是______点（填图中字母），把风力看成动力，那阻力是______，若增大CE、DE的长度，则它更______（填“容易”或“不容易”）被风吹倒。
14．冬天的夜晚人们从身上脱下毛衣时常常有“火花”出现、这就是摩擦起电现象。摩擦起电是通过摩擦的方法_____（填“创造”或“转移”）了电荷。如图所示小明在探究“电荷的作用规律”时让abc三个小球都带上电荷，已知a小球是跟丝绸摩擦过的玻璃棒按触过的，验电器就是利用_____两个小球（选填“ab”“ac”或“bc”）间的作用规律来验证物体是否带电的。
15．通过实验探究发现：在_____一定的情况下，通过导体的电流跟这段导体两端的电压成_____比；在电压一定的情况下，通过导体的电流跟这段导体的电阻成_____比。
16．在“测定物质的密度”实验中，实验原理是______，实验需要的主要测量工具有天平和_________，实验时采用多次测量是为了______．“探究导体的电流与电压关系”实验中，采用多次测量是为了______．
三、实验题（共12分）
17．（4分）如图所示是探究物体的动能大小与物体的质量、速度关系的示意图。
(1)本实验研究的是_____（选填“木块”、“钢球” 或“斜面”）的动能与它的质量、速度的关系。
(2)实验中通过观察_____来比较动能的大小。
(3)在探究动能与速度的关系时，要保持小球的_____不变，让小球从_____（选填“相同”或“不同”）的高度滚下，以不同的速度推动木块移动。该实验得出的结论是：_____。
(4)在探究动能与物体质量的关系时，要选择两个质量不同的小球，并让它们分别从同一斜面_____（选填“相同”或“不同”）高度滚下，该实验看到的现象是：_____。
18．（4分）在探究“电流产生的热量与哪些因素有关”实验中：
(1)为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫_________。若他想让烧瓶内液体在短时间内温度变化更明显，应选用______（选填“煤油”或“水”），理由是_________________；
(2)小明先测量烧瓶内液体的温度后，闭合开关，通电30s后得到温度的升高量填入表中；然后改变电流大小，重复上述操作，获得第三组数据（见表）。
由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量___________；
(3)若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中______（选填“A”或“B”）烧瓶与甲图中的烧瓶___________（选填“串联”或“并联”）。
19．（4分）如图是小丽探究“导体产生的热量与电阻大小关系”的实验装置图（R甲＞R乙）．
（1）两个导体串联，目的是保持电路的通电时间和_____不变；
（2）小丽用导体加热煤油是因为煤油具有较小的_____，吸热升温明显；
（3）实验中，小丽发现_____（填“甲”或“乙”）瓶中的温度计示数升高得快，说明在其他相关条件都相同时，导体的电阻越_____产生的热量越多；
（4）在此实验的基础上进一步探究导体产生的热量还跟哪些因素有关系，可得到物理学的一个重要定律：_____定律．
四、作图题（共16分）
20．（8分）用笔画线代替导线连接家庭电路。
（_____）
21．（8分）请根据如图所示的电路图，将图中的实物图用笔画代替导线连接起来。要求：滑动变阻器滑片向左滑动时，电阻变小。
（______）
五、计算题（共22分）
22．（10分）如图甲是小灯泡L中的电流随它两端电压变化的图像．将小灯泡L接入如图乙所示的电路中，电源两端电压为4V且不变，电阻R的阻值为40Ω．求：
（1）只闭合开关S，小灯泡L实际消耗的电功率P．
（2）闭合开关S和S1，电流表的示数I．
23．（12分）如图甲所示，是一则公益广告，浓浓的孝心透着社会主义核心价值观，小明的爷爷网购了一台电热足浴器，其铭牌的部分参数如图2（甲部分）所示，电热足浴器某次正常工作时控制面板显示如图2（乙部分）所示，求：
（1）此时足浴器的工作电流；（计算结果保留一位小数）
（2）足浴器装入最大容量初温为22℃的水，当水温达到控制面板上显示的温度时水所吸收的热量；
（3）上述加热过程耗时16min，该足浴器的热电效率。

参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、D
4、C
5、A
6、D
7、C
8、B
9、D
10、A
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、C 指示牌重力 不容易
14、转移 bc
15、电阻 正 反
16、 量筒 减小误差 归纳得到普遍规律
三、实验题（共12分）
17、钢球 木块运动距离大小 质量 不同 在质量相同时，钢球的速度越大，动能越大 相同 在速度相同时，钢球的质量越大，动能越大
18、转换法 煤油 煤油比热容小相等的质量吸收相同的热量温度上升明显 越多 B 串联
19、（1）电流 （2）比热容 （3）甲 大 （4）焦耳
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1） 2W （2）0.6A
23、 (1) 2.3A；(2) 4.2×105J；(3)87.5%
实验次数
电流/A
通电时间/s
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
3
0.9
30
10
13.5
