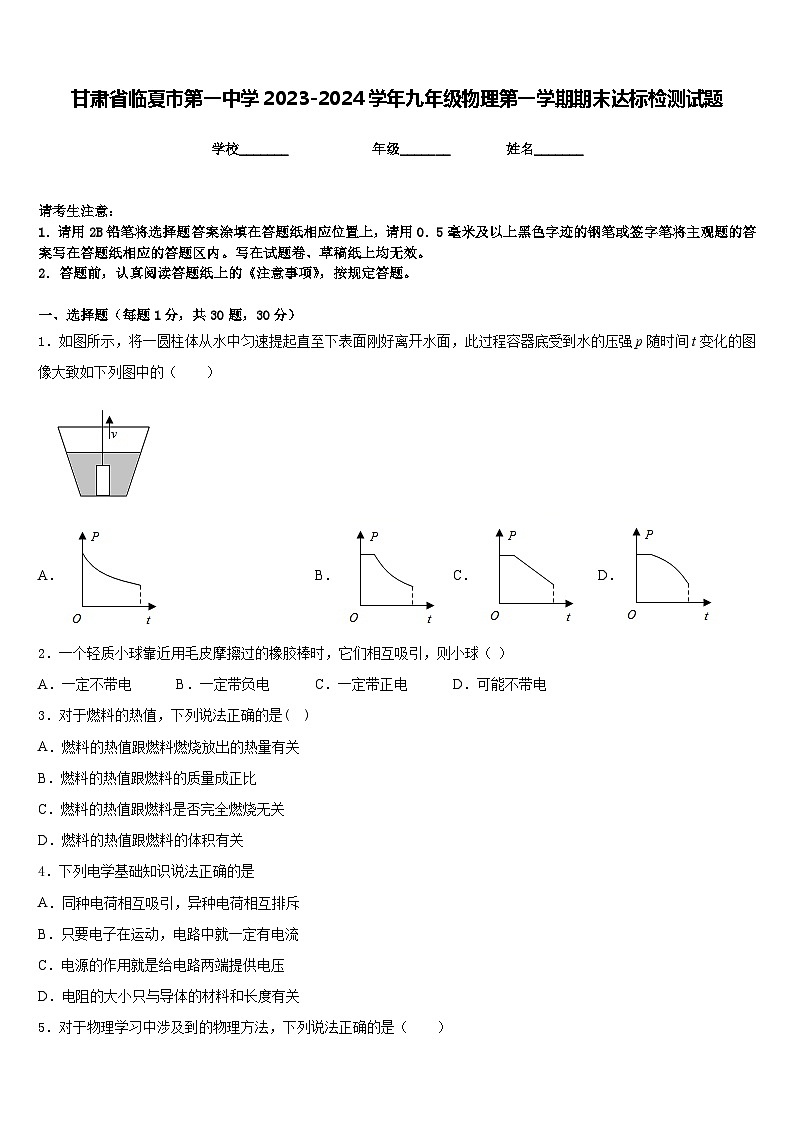

甘肃省临夏市第一中学2023-2024学年九年级物理第一学期期末达标检测试题含答案

这是一份甘肃省临夏市第一中学2023-2024学年九年级物理第一学期期末达标检测试题含答案，共8页。试卷主要包含了下列电学基础知识说法正确的是，根据图象，以下结论不正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示，将一圆柱体从水中匀速提起直至下表面刚好离开水面，此过程容器底受到水的压强p随时间t变化的图像大致如下列图中的（ ）
A．B．C．D．
2．一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ）
A．一定不带电B．一定带负电C．一定带正电D．可能不带电
3．对于燃料的热值，下列说法正确的是( )
A．燃料的热值跟燃料燃烧放出的热量有关
B．燃料的热值跟燃料的质量成正比
C．燃料的热值跟燃料是否完全燃烧无关
D．燃料的热值跟燃料的体积有关
4．下列电学基础知识说法正确的是
A．同种电荷相互吸引，异种电荷相互排斥
B．只要电子在运动，电路中就一定有电流
C．电源的作用就是给电路两端提供电压
D．电阻的大小只与导体的材料和长度有关
5．对于物理学习中涉及到的物理方法，下列说法正确的是（ ）
A．用两个10Ω串联替换一个20Ω的电阻是等效替代法
B．将电流比作水流是转换法
C．通过比较木桩被重物打入沙中的深度来比较重力势能大小是控制变量法
D．探究杠杆平衡条件时要多测几组数据是为了减小误差
6．根据图象，以下结论不正确的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．R2的电阻大于R1的电阻
C．电压一定时，电流随着电阻的增大而减小
D．当流过它们的电流相等时，R1的电压最大
7．下列事件中，在改变物体内能的方式上与其他三项不同的是
A．搓手取暖
B．玩滑梯，臀部发热
C．放大镜聚光烤焦纸片
D．压缩空气引火
8．在下列研究实例中，运用了控制变量法的是
A．研究电流时，将电流与水流类比
B．研究生活中的杠杆时，用简单的线条代表实际杠杆
C．研究电流与电压的关系时，保持电阻不变
D．研究影响动能大小的因素时，通过比较木块被撞击的距离来比较动能的大小

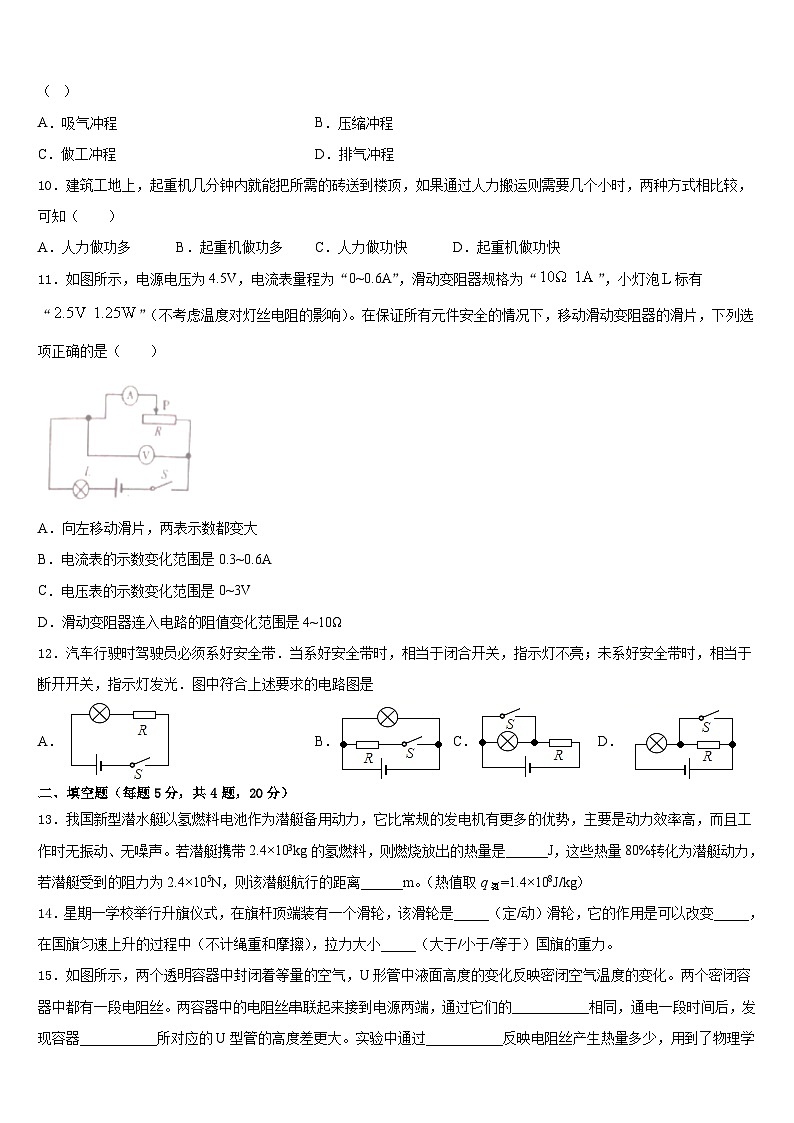

9．随着生活水平的提高，小汽车已经走进千家万户。小汽车里的四冲程汽油机中，主要把机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程
C．做工冲程D．排气冲程
10．建筑工地上，起重机几分钟内就能把所需的砖送到楼顶，如果通过人力搬运则需要几个小时，两种方式相比较，可知（ ）
A．人力做功多B．起重机做功多C．人力做功快D．起重机做功快
11．如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，滑动变阻器规格为“”，小灯泡标有“”（不考虑温度对灯丝电阻的影响）。在保证所有元件安全的情况下，移动滑动变阻器的滑片，下列选项正确的是（ ）
A．向左移动滑片，两表示数都变大
B．电流表的示数变化范围是0.3~0.6A
C．电压表的示数变化范围是0~3V
D．滑动变阻器连入电路的阻值变化范围是4~10Ω
12．汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．我国新型潜水艇以氢燃料电池作为潜艇备用动力，它比常规的发电机有更多的优势，主要是动力效率高，而且工作时无振动、无噪声。若潜艇携带2.4×103kg的氢燃料，则燃烧放出的热量是______J，这些热量80%转化为潜艇动力，若潜艇受到的阻力为2.4×105N，则该潜艇航行的距离______m。（热值取q氢=1.4×108J/kg）
14．星期一学校举行升旗仪式，在旗杆顶端装有一个滑轮，该滑轮是_____（定/动）滑轮，它的作用是可以改变_____，在国旗匀速上升的过程中（不计绳重和摩擦），拉力大小_____（大于/小于/等于）国旗的重力。
15．如图所示，两个透明容器中封闭着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。两个密闭容器中都有一段电阻丝。两容器中的电阻丝串联起来接到电源两端，通过它们的___________相同，通电一段时间后，发现容器___________所对应的U型管的高度差更大。实验中通过___________反映电阻丝产生热量多少，用到了物理学的转换法。
16．如图所示，一根均匀的细木棒OC，OA=OC，B为OC的中点，在C点施力将挂在A点的重为180N的物体匀速提升0.2m，木棒的机械效率为90%，这里的木棒是一种简单机械，称为______，提升该物体做的有用功是______J，木棒重为______N（不计摩擦）．
三、实验题（共12分）
17．（4分）利用阻值为R0的定值电阻和一块电流表也可以测量未知电阻R的阻值，如图所示。电源两端电压保持不变，所选器材满足实验要求。
（1）为了测出电阻Rx的阻值，请添加一根导线完成图所示的实验电路的连接。
（________）
（2）请将下面的实验步骤补充完整。
①闭合开关S1、S2，电流表的示数为I1
②断开开关S1，闭合开关S2，电流表的示数为l2
③用I1、I2和R0表示Rx，则Rx＝_______________。
18．（4分）某实验小组用如图甲所示装置做了冰熔化成水的实验。并根据实验中测得的数据绘制了温度--时间图象(如图乙、丙所示):
（1）请你判断乙、丙两图中哪幅更合理，并简要说明理由.
（2）从图中可知冰在AB过程中吸热升温用了5min 若酒精灯每分钟放出的热量是1.68×103J,冰吸热的效率是50%, 求冰在AB过程中吸收的热量.
（3）如果这杯冰的质量是 0.2kg请根据（2）中的数据，求冰的比热容.
19．（4分）老师带领同学们上实验课：探究电流跟电阻的关系，已知电源电压为4.5V且保持不变，滑动变阻器（40Ω1A）、以及符合实验要求的电表、开关和导线。如图（甲）是没有连接完整的电路。
（1）请将图甲所示的实物电路连接完整，要求滑片向右移动，电流表示数变大。
（______）
（2）小亮同学连好电路后闭合开关，移动滑动变阻器滑片，电流表无示数，电压表有示数，则故障可能是_____（写出一种即可）。
（3）小亮同学排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视_____。
A．电压表示数 B．电流表示数 C．滑动变阻器滑片
（4）小亮完成探究电流与电阻的关系，画出一个I﹣R图象，当实验进入5Ω电阻完成实验后换用15Ω的电阻时滑动变阻器的滑片P应向_____移动滑片，使电压表示数仍然为_____伏。
（5）由图象乙可以得出结论_____。
（6）小亮多次改变R的阻值并记录各次电流表的示数，为了能够完成实验更换的电阻，阻值不能大于_____Ω。
（7）小亮想测量一个额定电压为3.8伏的小灯泡的额定功率，发现电压表的0﹣15V量程坏了0﹣3V完好，聪明的小亮还是利用了图中甲的器材完成了实验，他将电压表并联在滑动变阻器的两端，当电压表示数为___V时小灯泡正常发光，此时电流表示数为如图丙时，则灯泡的额定功率为_____W。
（8）在做（7）实验时，如果连好电路的最后一根导线检查无误后，闭合开关发现小灯泡不亮，小亮接下来应该_____。
四、作图题（共16分）
20．（8分）请根据如图所示的电路图，将图中的实物图用笔画代替导线连接起来。要求：滑动变阻器滑片向左滑动时，电阻变小。
（______）
21．（8分）为使杠杆OBC在如图所示的位置平衡，请在图中作出作用在杠杆上的最小力F示意图及其力臂L1。
（_____）
五、计算题（共22分）
22．（10分）如图所示，电源电压为9V保持不变，小灯泡标有“6V 3W”，其电阻不随温度变化，滑动变阻器的最大阻值为24Ω，电流表的量程为0～3A．当开关S1、S2断开，S3闭合时，小灯泡恰能正常发光。求：
（1）R1的阻值为多少？
（2）当开关S1、S2、S3都闭合时，要保护电路各元件安全，R2的最小阻值是多少？
（3）分析开关和滑动变阻器的各种变化情况，这个电路工作时消耗的最小功率是多少？
23．（12分）某电烤箱的内部简化电路如图所示，R1 和 R 2 均为电热丝。通过控制开关 S1 、S2 的断开闭合情况接通 对应的电路，从而实现低温、高温之间切换，电烤箱说明书中的铭牌如下表所示，根据表格中的参数，求：
（1）开关 S 1 闭合、S 2 断开时，电烤箱处于（选填“低温档”或“高温档”）；
（2）电烤箱在高温挡正常工作 5min 所消耗的电能；
（3）电路中 R2 的电阻
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、C
4、C
5、A
6、B
7、C
8、C
9、B
10、D
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、3.36×1011 1.12×106
14、定 力的方向 等于
15、电流 乙 比较U形管中液面高度差
16、杠杆 36 11
三、实验题（共12分）
17、
18、 (1)乙图；理由见详解；(2)；(3)；
19、 电阻断路 A 左 2.5 在电压不变时，通过电阻的电流与电阻大小成反比 50 0.7 0.76 减小滑动变阻器连入电路中的电阻，观察灯的发光情况
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）；（2）；（3）2.25W
23、 (1)低温档 (2) 3.3×105J (3)66
