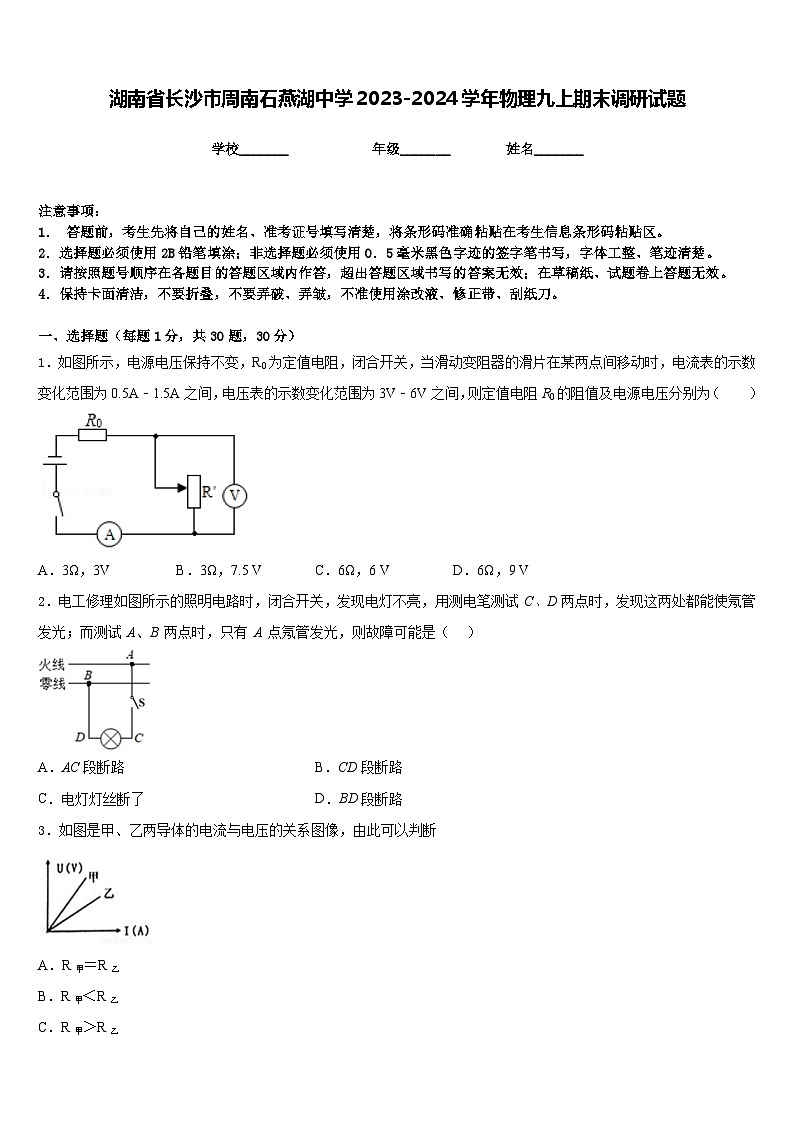

湖南省长沙市周南石燕湖中学2023-2024学年物理九上期末调研试题含答案

这是一份湖南省长沙市周南石燕湖中学2023-2024学年物理九上期末调研试题含答案，共8页。试卷主要包含了下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压保持不变，R0为定值电阻，闭合开关，当滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为0.5A﹣1.5A之间，电压表的示数变化范围为3V﹣6V之间，则定值电阻R0的阻值及电源电压分别为（ ）
A．3Ω，3VB．3Ω，7.5 VC．6Ω，6 VD．6Ω，9 V
2．电工修理如图所示的照明电路时，闭合开关，发现电灯不亮，用测电笔测试 C、D两点时，发现这两处都能使氖管发光；而测试 A、B 两点时，只有 A 点氖管发光，则故障可能是（ ）
A．AC段断路B．CD段断路
C．电灯灯丝断了D．BD段断路
3．如图是甲、乙两导体的电流与电压的关系图像，由此可以判断
A．R甲＝R乙
B．R甲＜R乙
C．R甲＞R乙

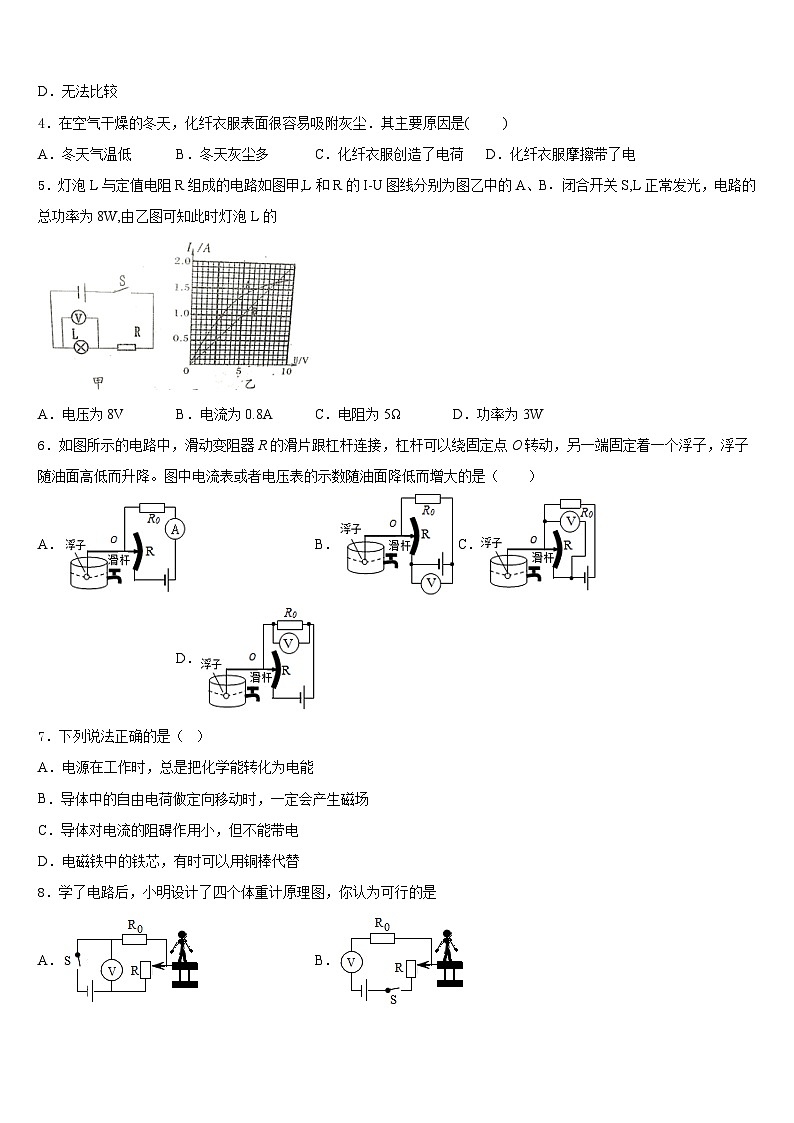

D．无法比较
4．在空气干燥的冬天，化纤衣服表面很容易吸附灰尘．其主要原因是( )
A．冬天气温低B．冬天灰尘多C．化纤衣服创造了电荷D．化纤衣服摩擦带了电
5．灯泡L与定值电阻R组成的电路如图甲,L和R的I-U图线分别为图乙中的A、B．闭合开关S,L正常发光，电路的总功率为8W,由乙图可知此时灯泡L的
A．电压为8VB．电流为0.8AC．电阻为5ΩD．功率为3W
6．如图所示的电路中，滑动变阻器R的滑片跟杠杆连接，杠杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降。图中电流表或者电压表的示数随油面降低而增大的是（ ）
A．B．C．D．
7．下列说法正确的是（ ）
A．电源在工作时，总是把化学能转化为电能
B．导体中的自由电荷做定向移动时，一定会产生磁场
C．导体对电流的阻碍作用小，但不能带电
D．电磁铁中的铁芯，有时可以用铜棒代替
8．学了电路后，小明设计了四个体重计原理图，你认为可行的是
A．B．
C．D．
9．如图是穿行在餐厅的机器人端着托盘送餐的情景．若认为机器人是静止的，则选择的参照物是（ ）
A．地面B．托盘C．餐桌D．墙壁
10．电动机是一种高效率，低污染的动力设备，广泛地应用在日常生活和生产实践中．下列家用电器中应用了电动机的是（ ）
A．洗衣机B．电饭锅C．电热水壶D．电热毯
11．我国北方冬天取暖用的“暖气”，通常用水作为输运能量的介质，这是因为水的（ ）
A．密度大B．密度小C．比热容大D．比热容小
12．将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是
A．电流表测量干路电流B．L1与L2的亮度一定相同
C．通过L1和L2，的电流一定相等D．只断开S2，L1发光且亮度不变
二、填空题（每题5分，共4题，20分）
13．如右图所示电路中，电源电压为3V，和阻值相等，若断开，闭合、，两电阻的连接方式为________（选填“串联”或“并联”）；若断开、，闭合，此时电压表示数为________V。
14．图为某种灯泡的电流I与电压U的关系图象，若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为_____A；若把一只这种灯泡与一电阻并联接在电压为6 V的电源上，总电流为1.5 A,则该电阻的阻值为____________．
15．张薇期末成绩考得好，爸爸奖励她一个新手机，张薇发现手机电池上标有“电压3.7V，容量3500mAh”的字样，则它充满电后存储的电能为_______J，经查，该手机的待机电流为20mA，则该手机最长待机时间为_______h．
16．如图是小明家电能表，他家用电器总功率不能超过_____W．当小明家只有一台电脑工作时，3min内转盘正好转过6r，则电脑消耗的电能是_____J，它的电功率是_____W．若再打开电灯，电能表的转盘转速将_____（选填“变快”或“变慢”）。
三、实验题（共12分）
17．（4分）为研究“小灯泡和发光二极管亮度相当时，它们消耗电能的快慢”，实验小组设计了如1图所示的电路。
（1）闭合开关，二极管发光，_________（选填“a”或“b”）端是二极管的正极，记录电压表、电流表的示数填写在表格中。
（2）将发光二极管换成小灯泡，调节滑动变阻器，当小灯泡与发光二极管亮度相当时，电流表示数如图2所示为_________A，此时，小灯泡的电功率是_________W。
（3）根据表格中的实验数据可以得到：亮度相当时，消耗电能更快的是_________。
（4）如题3图所示，在使用发光二极管的过程中，为防止通过的电流过大而烧坏，必须串联一个“限流电阻”Rx。为测量Rx阻值的大小，实验小组利用一个阻值为20Ω的定值电阻R0设计了如4图所示的电路进行实验，电源电压保持不变。
a. 闭合开关S、S1，记录电压表示数；
b. 闭合开关S，断开S1，记录电压表示数；
两次实验中，同学们发现电压表指针位置相同，如5图所示。由此可知，实验中，电源电压为____V。当闭合开关S，断开S1时，Rx两端电压为___V，Rx电阻为___Ω。
18．（4分）为了比较水和煤油的吸热能力，江涛用两个相同的装置做了如图所示的实验。
（1）在两个相同的烧杯中应加入初温相同、________相同的水和煤油；
（2）实验中选用相同酒精灯加热的目的是：使水和煤油在相同时间内________；
（3）实验中发现煤油的温度比水的温度升高得________(选填“快”或“慢”)，这表明________的吸热本领更强。
19．（4分）某组同学在探究“并联电路中干路电流与各支路电流的关系”实验中，可以选用的实验器材有：电源、阻值分别为5Ω、10Ω和15Ω的定值电阻、滑动变阻器、开关各一个；电流表、导线若干。
（1）如图甲，该组同学选用两个电阻组成并联电路，电流表选用大量程分别接入A、B、C三点，“试触”后发现A点和B点电流均小于0.6A，C点电流大于0.6A，则量程的选择合理的是___。
A．用大量程测A、B、C三点的电流
B．用小量程测A、B、C三点的电流
C．用小量程测A、B点的电流，用大量程测C点的电流
（2）确定好量程，把电流表接入图甲C处，闭合开关后，电流表的指针来回摆动。故障的原因可能是__________。
A．电流表被烧坏 B．某段导线断开
C．某电阻被短路 D．某接线柱处接触不良
（3）①该组同学计划做三次实验，三次实验的目的是______________。
②有甲、乙两种实验方案。
甲方案：如图甲，选取规格不同的三个电阻做实验。
乙方案：如图乙，任意选取两个电阻，利用滑动变阻器改变电流做实验。
选择__________方案更好。
（4）该组同学顺利完成了第一次实验。第二次实验已经测出A、B两点的电流，在测量C点电流时发现电流表损坏了，要完成实验，应该怎么办______？
四、作图题（共16分）
20．（8分）已知拉力F与重物G的关系分别是：F甲=G，F乙=G。（不计动滑轮的重力和摩擦），请在图甲、乙滑轮组中画出正确的绕线方式。
（______）
21．（8分）L1标有“6V 3W”字样，L2标有“6V 12W”字样。两盏灯在如图所示的电路中，均正常发光，请根据电路图，用笔划线代替导线在（图）中连接其实物图。
（______）
五、计算题（共22分）
22．（10分）由家庭电路供电的一台电烤箱，发热体由阻值为44Ω的合金丝并联组成的，求：
（1）这台电烤箱的功率
（2）这台电烤箱10min产生的热量？
（3）跟这台电烤箱串联的保险丝中通过的电流有多大？
23．（12分）如图所示电路，电源电压保持不变，电阻R1=10Ω，滑动变阻器R2的最大阻值为20Ω，小灯泡的额定电压为12V，闭合开关S，灯泡电阻不随温度变化。当开关S1、S2都断开，滑动变阻器的滑片P滑动到中点时，电流表的读数为0.4A；当开关S1、S2都闭合，滑动变阻器的滑片P滑动到最右端时，电流表的示数为0.9A，求：
(1)电源电压为多少？
(2)小灯泡的额定功率是多少？
(3)闭合开关S，调整开关S1、S2和滑动变阻器，电阻R1在一分钟消耗的最大电能为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、C
4、D
5、D
6、C
7、B
8、C
9、B
10、A
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、并联 1.5
14、0.2 6
15、4.662×104J 175
16、8800 3.6×104 200 变快
三、实验题（共12分）
17、a 0.4 1.2 小灯泡 6 4.8 80
18、质量 吸收相等的热量 快 水
19、C D 寻找并联电路中干路电流与各支路电流之间关系的普遍规律 甲 换用一个完好的电流表选用大量程继续使用
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)；(3)。
23、 (1)8V；(2)9W；(3)384J
亮度
电压U/V
电流I/A
发光二极管
相当
3.2
0.02
小灯泡
3
