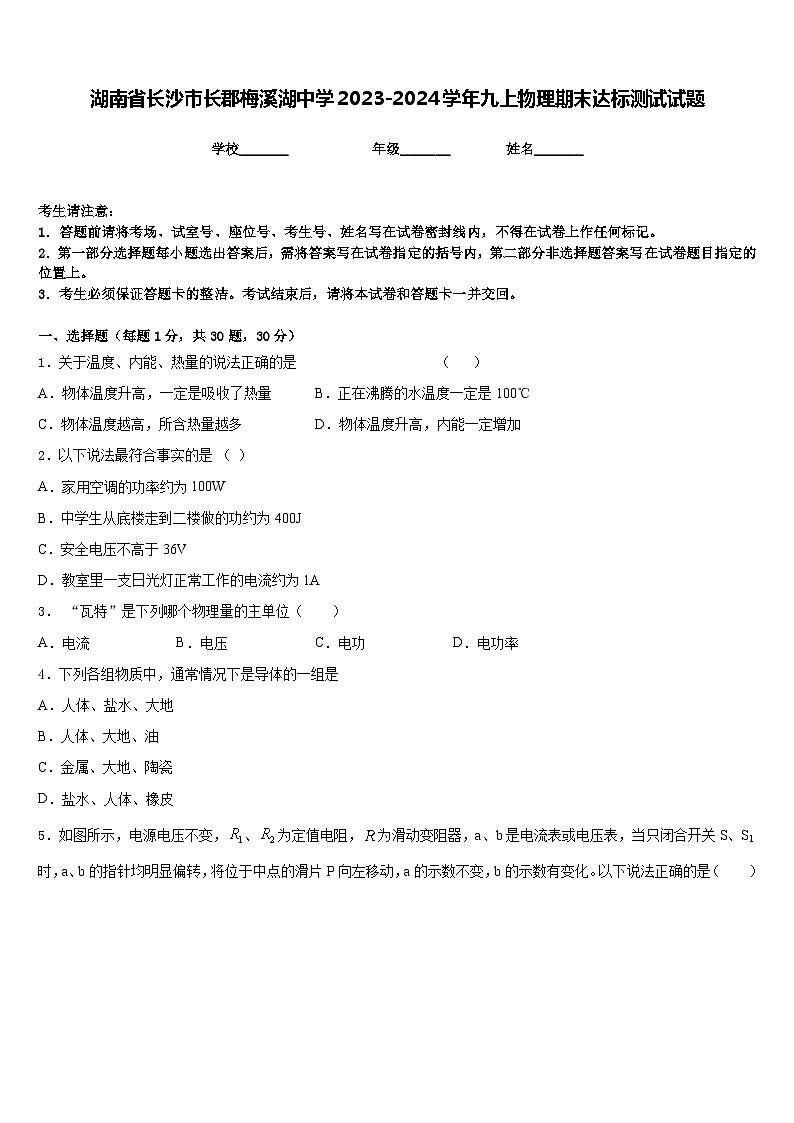

湖南省长沙市长郡梅溪湖中学2023-2024学年九上物理期末达标测试试题含答案

这是一份湖南省长沙市长郡梅溪湖中学2023-2024学年九上物理期末达标测试试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，关于下列四幅图的说法正确的是，下列材料中，属于导体的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．关于温度、内能、热量的说法正确的是 （ ）
A．物体温度升高，一定是吸收了热量B．正在沸腾的水温度一定是100℃
C．物体温度越高，所含热量越多D．物体温度升高，内能一定增加
2．以下说法最符合事实的是 （ ）
A．家用空调的功率约为100W
B．中学生从底楼走到二楼做的功约为400J
C．安全电压不高于36V
D．教室里一支日光灯正常工作的电流约为1A
3． “瓦特”是下列哪个物理量的主单位（ ）
A．电流B．电压C．电功D．电功率
4．下列各组物质中，通常情况下是导体的一组是
A．人体、盐水、大地
B．人体、大地、油
C．金属、大地、陶瓷
D．盐水、人体、橡皮

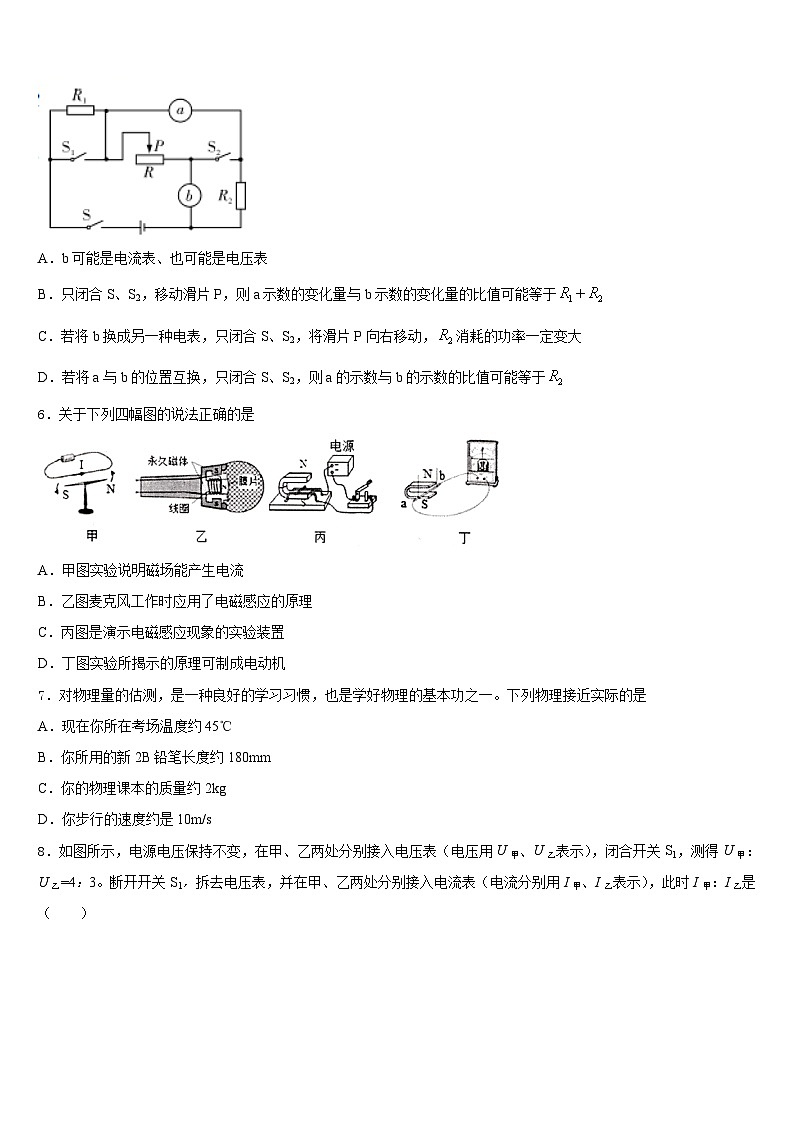

5．如图所示，电源电压不变，、为定值电阻，为滑动变阻器，a、b是电流表或电压表，当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。以下说法正确的是（ ）
A．b可能是电流表、也可能是电压表
B．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于
C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，消耗的功率一定变大
D．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于
6．关于下列四幅图的说法正确的是
A．甲图实验说明磁场能产生电流
B．乙图麦克风工作时应用了电磁感应的原理
C．丙图是演示电磁感应现象的实验装置
D．丁图实验所揭示的原理可制成电动机
7．对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。下列物理接近实际的是
A．现在你所在考场温度约45℃
B．你所用的新2B铅笔长度约180mm
C．你的物理课本的质量约2kg
D．你步行的速度约是10m/s

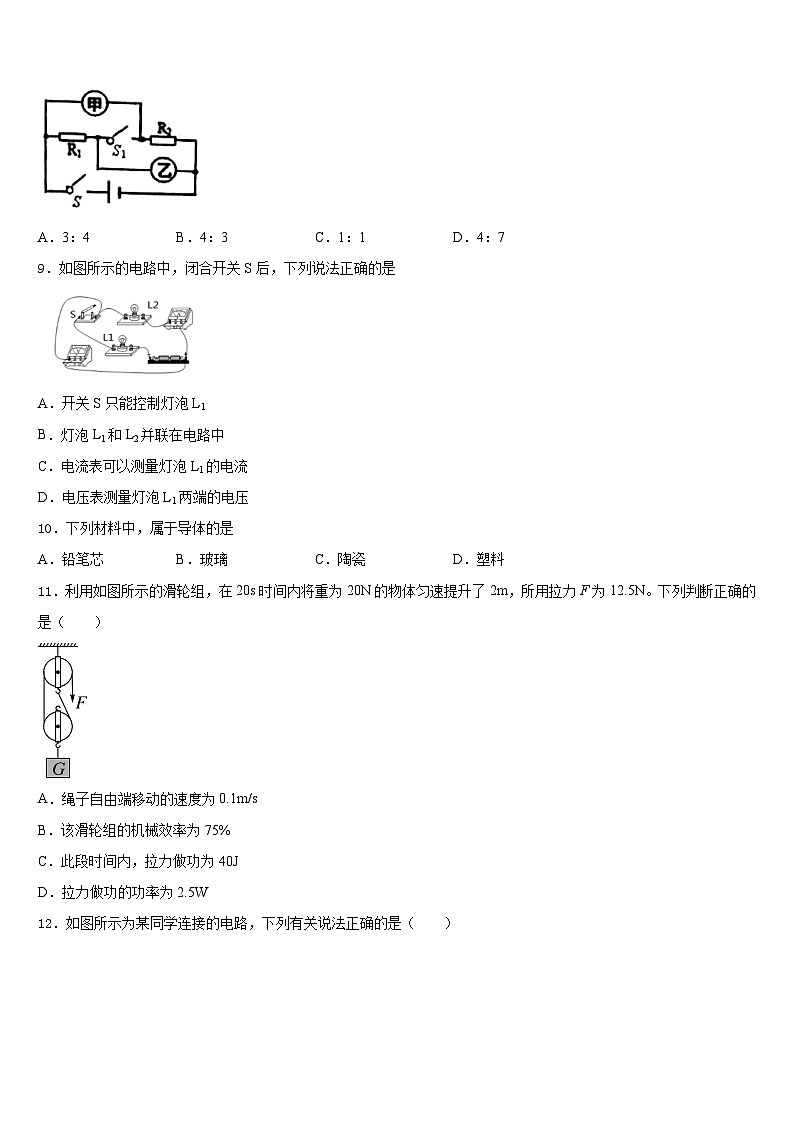

8．如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（ ）
A．3：4B．4：3C．1：1D．4：7
9．如图所示的电路中，闭合开关S后，下列说法正确的是
A．开关 S 只能控制灯泡 L1
B．灯泡 L1和 L2并联在电路中
C．电流表可以测量灯泡L1的电流
D．电压表测量灯泡 L1两端的电压
10．下列材料中，属于导体的是
A．铅笔芯B．玻璃C．陶瓷D．塑料
11．利用如图所示的滑轮组，在20s时间内将重为20N的物体匀速提升了2m，所用拉力F为12.5N。下列判断正确的是（ ）
A．绳子自由端移动的速度为0.1m/s
B．该滑轮组的机械效率为75%
C．此段时间内，拉力做功为40J
D．拉力做功的功率为2.5W
12．如图所示为某同学连接的电路，下列有关说法正确的是（ ）
A．滑动变阻器与灯泡并联
B．滑动变阻器的滑片向右移动，灯泡亮度变暗
C．滑动变阻器的滑片向右移动，灯泡亮度变亮
D．滑动变阻器的滑片向右移动，灯泡亮度不变
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压保持不变，滑动变阻器R2的最大阻值为20 Ω。闭合开关S，移动滑动变阻器的滑片P到最右端b时，电流表的示数为0.6 A；移动滑片P到最左端a时，电流表的示数为0.2 A。则电源电压为________V；滑片P在a端时，通电1min，电流通过电阻R1做的功为__________J。
14．步枪的枪膛长50cm，火药爆炸对子弹平均推力为5×105N，子弹头离开枪口后，空中飞行900米落地，火药推力做功为______J，子弹头的机械能最终转化为______能。
15．甲、乙、丙三个通草球静止在如图所示的位置，已知甲球带正电，则乙球带_____电，丙球带负电或_____．
16．街边的路灯总是同时亮，同时灭，它们是___的；如图所示是一款应急照明灯，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______的。（填“串联”或“并联”）
三、实验题（共12分）
17．（4分）小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路．

连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______．
小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有或中的一处发生故障，则故障可能是______写出一种即可．
排除故障后，小明完成了实验，并把数据记录在下表中．
分析实验数据得出两个实验结论：
串联电路两端的电压______各部分电路两端电压之和：
串联电路中，各部分电路两端电压相等．
实验结束后小明和小华互相交流，小华指出结论是错误的，造成结论错误的原因是______，另外，小明的实验在设计方案上还存在另一个不足之处是______．
小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法______选填“能”或“不能”测出两端的电压，理由是______．
18．（4分）如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．
（1）按要求连接实物图
（_______）
（2）画出相应的电路图
（_______）
（3）连接电路时开关应处于_____状态，变阻器的滑片应处于_____端（A或B）．
（4）滑片P向左移动时，电流表示数变_____，灯泡亮度_____（填“变亮”、“变暗”或“不变”）
（5）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_____；如发现电流表、电压表的指针均反偏，最简单的解决方法是_____；如移动滑片P发现两表示数均比较小且不变，则原因为_____．
19．（4分）如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（1~1．6A）、电压表（1~3V）、电阻箱（1~2．9Ω）、滑动变阻器（41Ω 2A）、开关、导线若干。
表1
表2
(1)探究电流与电压的关系时，所测得的几组电流、电压值见表1，分析表中数据可知：电阻箱接入电路的阻值为__________Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成__________关系；
(2)探究电流与电阻的关系时，应调节__________改变接入电路中的阻值，并调节__________使电压表的示数保持相同，读出电流值，所测得几组数据见表2，分析表中数据可知：电阻箱两端的电压为__________V；当导体两端电压一定时，通过导体的电流与导体的电阻成_________关系；
(3)就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是_______Ω至__________Ω（保留一位小数）。
四、作图题（共16分）
20．（8分）如图是电加热恒温箱的原理图．控制电路由电源U1、电磁继电器、调温电阻R2和热敏电阻R1组成，其中热敏电阻R1随温度升高阻值减小，工作电路由U2和加热器R0组成，请按照题意用笔画线代替导线将图中的控制电路和工作电路连接完整．
（____）
21．（8分）请用笔画线表示导线，将图中的插座正确接入家庭电路中；
（_____）
五、计算题（共22分）
22．（10分）图甲是一种家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率未知），图乙为其简化电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”挡。请完成下列问题：
(1)“低温”挡正常工作时的电阻是多少？
(2)“高温”挡正常工作时的总电流是多少？
(3)若某房间内空气质量为60 kg，空气温度为10 ℃，设空气的比热容为1.1×103 J/（kg·℃）且保持不变，用该电暖器的“高温”挡正常工作20 min，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少？
23．（12分）在如图所示电路中，R1=5Ω，R2=10Ω，闭合开关后，电流表的示数为0.3A。求：
（1）电阻R1 两端的电压；
（2）通过R2 的电流。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、D
4、A
5、D
6、B
7、B
8、B
9、C
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、6 24
14、2.5×105 内
15、正 不带电
16、并联 并联
三、实验题（共12分）
17、对电压表进行调零 断路或短路 等于 选用相同规格的灯泡做实验 只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性 不能 电压表的正负接线柱接反了
18、 断开 A 变小 变暗 小灯泡的灯丝断了（小灯泡处断路） 将电源正负极对调 滑动变阻器接下端两个接线柱了
19、5 正比 电阻箱 滑动变阻器 2 反比 3.3 21
四、作图题（共16分）
20、略
21、
五、计算题（共22分）
22、 (1)88 Ω；(2)7.5 A；(3)15 ℃。
23、1.5V；0.15A。
序号
电压U/V
电流I/A
1
1.1
1.21
2
1.5
1.31
3
2
1.41
序号
电阻R/Ω
电流I/A
1
5
1.41
2
11
1.21
3
21
1.11
