湖北省随州市名校2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含答案

这是一份湖北省随州市名校2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含答案，共8页。试卷主要包含了如图所示电路，电源电压不变，下列电学基础知识说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．关于生活中的一些电路，下列判断正确的是（ ）
A．国庆节的夜晚，装饰高大建筑物的成千上万只灯泡都是串联的
B．街道的路灯同时亮，同时灭，它们是串联的
C．台灯用来调节灯泡亮度的开关和灯泡是并联的
D．教室内用一个开关同时控制的三盏灯是并联的
2．关于材料的应用，下列说法正确的是
A．用半导体材料制成LED灯的核心元件发光二极管
B．用超导材料制作白炽灯的灯丝
C．用铜丝制作熔断器中的保险丝
D．用铜丝密绕在瓷管上制成滑动变阻器
3．某同学用电流表测串联电路中的电流时,闭合开关后发现电流表指针来回晃动,灯泡时亮时暗,则可能发生的故障原因是( )
A．开关未闭合B．导线断路
C．电流表损坏D．灯泡与灯座接触不良
4．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（ ）
A．电流表A示数与电流表A1示数的差值
B．电压表V示数与电流表A 示数的比值
C．电压表V示数与电流表A 示数的乘积
D．电压表V示数与电流表A1示数的乘积

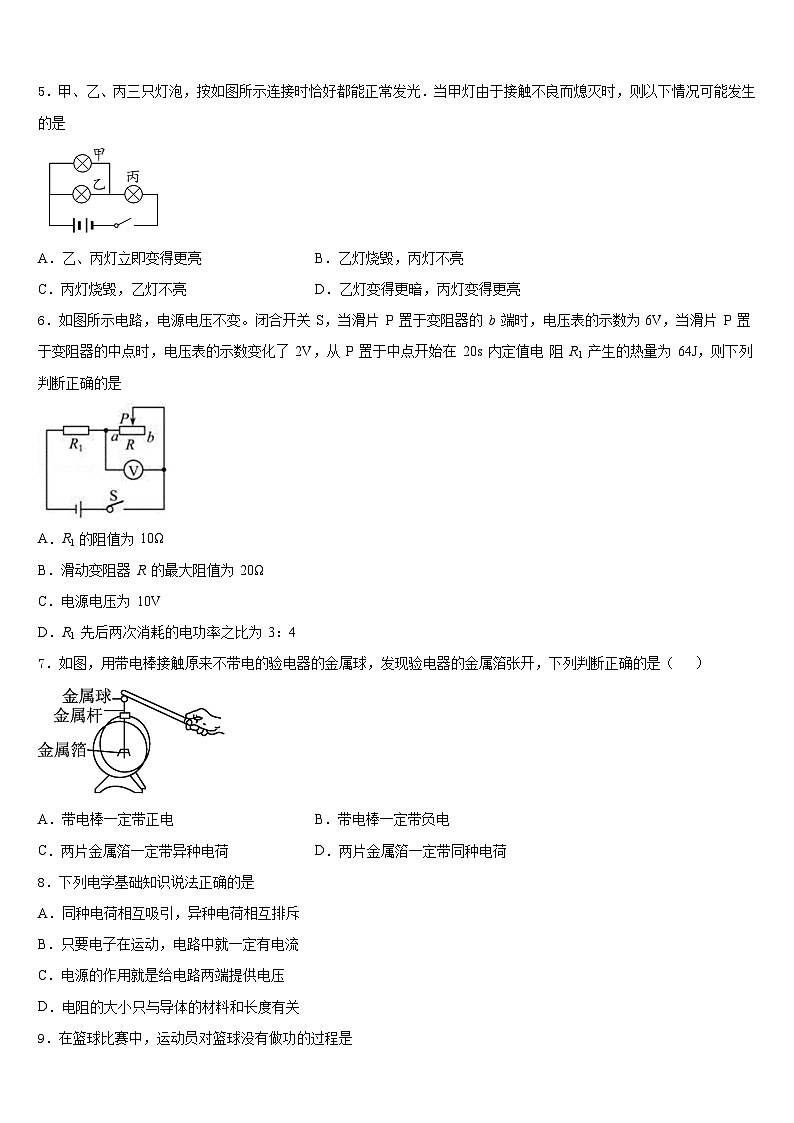

5．甲、乙、丙三只灯泡，按如图所示连接时恰好都能正常发光．当甲灯由于接触不良而熄灭时，则以下情况可能发生的是
A．乙、丙灯立即变得更亮B．乙灯烧毁，丙灯不亮
C．丙灯烧毁，乙灯不亮D．乙灯变得更暗，丙灯变得更亮
6．如图所示电路，电源电压不变。闭合开关 S，当滑片 P 置于变阻器的 b 端时，电压表的示数为6V，当滑片 P 置于变阻器的中点时，电压表的示数变化了 2V，从 P 置于中点开始在 20s 内定值电 阻 R1 产生的热量为 64J，则下列判断正确的是
A．R1 的阻值为 10Ω
B．滑动变阻器 R 的最大阻值为 20Ω
C．电源电压为 10V
D．R1 先后两次消耗的电功率之比为 3：4
7．如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A．带电棒一定带正电B．带电棒一定带负电
C．两片金属箔一定带异种电荷D．两片金属箔一定带同种电荷
8．下列电学基础知识说法正确的是
A．同种电荷相互吸引，异种电荷相互排斥
B．只要电子在运动，电路中就一定有电流
C．电源的作用就是给电路两端提供电压
D．电阻的大小只与导体的材料和长度有关
9．在篮球比赛中，运动员对篮球没有做功的过程是

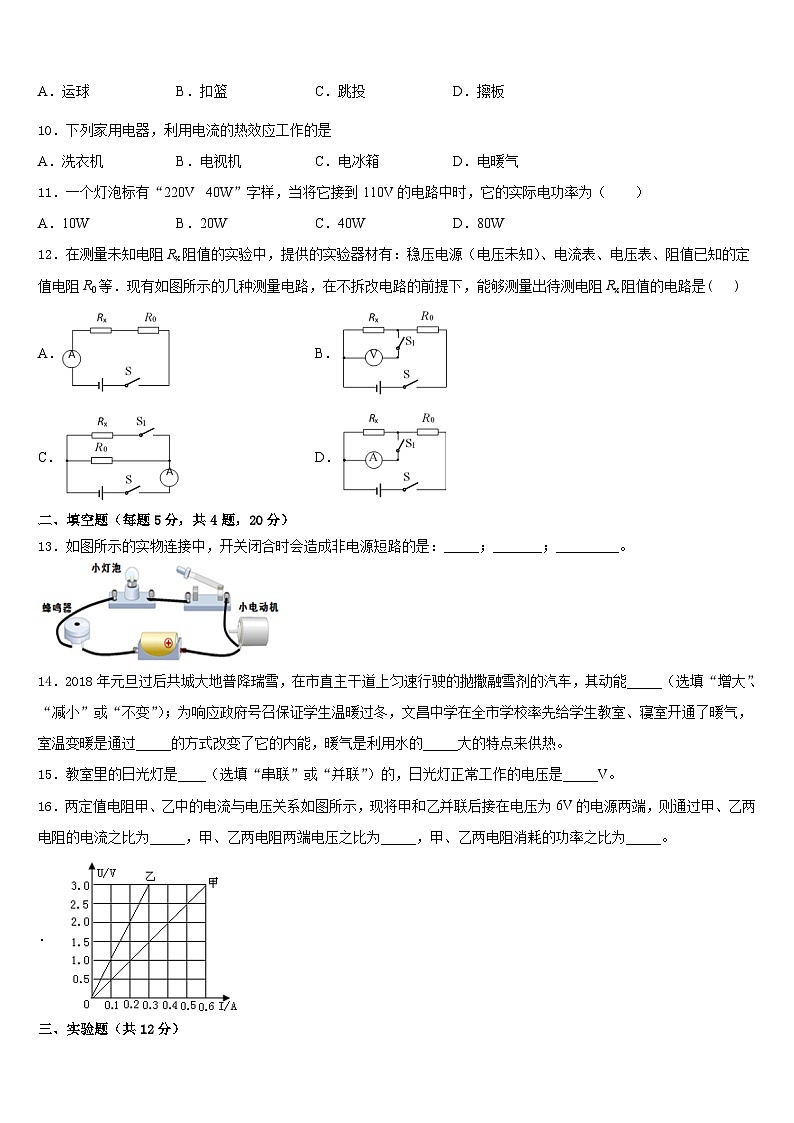

A．运球B．扣篮C．跳投D．擦板
10．下列家用电器，利用电流的热效应工作的是
A．洗衣机B．电视机C．电冰箱D．电暖气
11．一个灯泡标有“220V 40W”字样，当将它接到110V的电路中时，它的实际电功率为（ ）
A．10WB．20WC．40WD．80W
12．在测量未知电阻Rx阻值的实验中，提供的实验器材有：稳压电源（电压未知）、电流表、电压表、阻值已知的定值电阻R0等．现有如图所示的几种测量电路，在不拆改电路的前提下，能够测量出待测电阻Rx阻值的电路是( )
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示的实物连接中，开关闭合时会造成非电源短路的是：_____；_______；_________。
14．2018年元旦过后共城大地普降瑞雪，在市直主干道上匀速行驶的抛撒融雪剂的汽车，其动能_____（选填“增大”、“减小”或“不变”）；为响应政府号召保证学生温暖过冬，文昌中学在全市学校率先给学生教室、寝室开通了暖气，室温变暖是通过_____的方式改变了它的内能，暖气是利用水的_____大的特点来供热。
15．教室里的日光灯是____（选填“串联”或“并联”）的，日光灯正常工作的电压是_____V。
16．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，则通过甲、乙两电阻的电流之比为_____，甲、乙两电阻两端电压之比为_____，甲、乙两电阻消耗的功率之比为_____。
．
三、实验题（共12分）
17．（4分） (2018·怀化)探究“电流通过导体时产生的热量与什么因素有关”的实验如图甲和乙所示，两透明容器中密封着等质量的空气，两容器中的电阻丝串联起来连接到电源两端，通电一定时间后，比较两个U形管中液面高度差的变化．
(1)在图甲中，通过两电热丝的电流____；该实验是探究电流通过导体产生的热量与导体的____的关系．
(2)图乙是探究电流通过导体产生的热量与____的关系．
(3)在该实验中，我们是通过观察U形管中液面的____来比较各容器中电热丝产生热量的多少的．
(4)英国物理学家焦耳通过大量实验，首先精确地确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导体的____成正比，跟____成正比，这个规律叫做焦耳定律，其表达式为____．
18．（4分）小林利用图甲所示的电路探究“电流跟电阻的关系”。已知电源电压为6V且保持不变，定值电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω，请你解答下列问题：
(1)如图甲所示，请你用笔画线代替导线，将图乙中电路连接完整_____（请勿更改原有导线，导线不得交叉），要求当滑动变阻器的滑片P向右移动时，电路中的电流变大。连接电路时，开关必须_____。
(2)开关闭合之前，他发现电流表指针如图丙所示，接下来的操作是_____。
(3)完成上述操作后，正确连接好电路，闭合开关后发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，则可能是定值电阻发生了_____（选填“短路”或“断路”）。
(4)实验中，直接将5Ω的电阻换成10Ω后闭合开关，此时应向_____（选填“左”或“右”）调节滑片位置，目的是为了保证_____。多次换接阻值不同的定值电阻进行实验后，记下每次电流表的示数，绘制了图丁所示的电流I随电阻R变化的图象。
(5)由图象进一步分析可知，当电阻R＝12.5Ω时，通过R的电流I＝_____A。
(6)小林发现，将25Ω电阻接入电路进行实验时，滑动变阻器刚好调到最大值时可完成本次实验，由此可知滑动变阻器的最大值是_____Ω．当将25Ω换成30Ω电阻后闭合开关，发现无论怎样移动滑动变阻器的滑片，都无法让电压表的示数与前一次实验的相同，若想继续完成本次实验，仅使用现有的器材（导线足够），为使电压表的示数与前一次的相同，你的解决办法是：_____。
19．（4分）如图，在测量额定电压为2.5V的小灯泡（电阻约为10Ω）功率的实验中，老师提供以下器材：电流表、电压表、开关、电压为6V的电源和滑动变阻器各一个，导线若干。
(1)何刚同学设计了如图甲所示的电路图。在连接电路过程中，开关要____，滑动变阻器的阻值调到____，理由是_______；
(2)当电路正确连接后，调节滑动变阻器，发现电流表无示数，电压表有较大示数，分析其原因可能是____；
(3)纠正电路中的错误后，移动滑动变阻器，使小灯泡发光，此时电流表、电压表的示数如图乙所示，电路中的电流是_____A，小灯泡两端的电压是____V，此时小灯泡的电阻是___Ω。要测量小灯泡的额定功率，根据电路图，应将滑动变阻器的滑片向_____调节（选填“左”或“右”）；
(4)李亮重新移动滑动变阻器，多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随两端电压变化的图像，如图丙，则小灯泡的额定功率是_____W。在该图像中发现电流不与电压成正比，这是因为___________。
四、作图题（共16分）
20．（8分）在一个圆纸盒内有一个条形磁体，圆纸盒外放着一些小磁针，各个小磁针静止时的指向如图所示(黑色表示N极)，根据圆纸盒外小磁针的指向，请你在圆纸盒内画出条形磁体，并标出条形磁体的N、S极。
（____）
21．（8分）用滑轮组提升重1000N的物体A．如果每个滑轮重50N，绳子能承受的最大拉力为500N.请在图中画出绕绳方法.
五、计算题（共22分）
22．（10分）如图所示，是某家用电热水壶内部的电路简化结构图，其中R1、R2为阻值相同的电热丝，有甲、乙、丙、丁四种不同的连接方式．该电热水壶有高温、中温、低温三档，中温档的额定功率为500W．求：
（1）电热水壶调至中温档正常加热，将2kg温度为30℃的水烧开（标准大气压下）需要20min,水所吸收的热量及电热水壶的效率；
（2）电热水壶高温档的额定功率；
（3）若某次电热水壶用高温档加热0.1h，耗电0.09KW·h,通过计算判断此时电热水壶是否正常工作？
23．（12分）为了响应国家“低碳环保，节能排放”的号召，我国多地设置了共享单车租借站点．质量为55kg的小明同学在上学的路上租借了一辆自行车，从站点到学校的路程为1500m，骑车用时5min（设小明骑车上学做匀速直线运动）．
请解答下列问题：
（1）小明骑车的速度是多少？
（2）若自行车的质量为15kg，每个轮胎与地面的接触面积为0.005m2，则小明骑车时车对地面的压强是多少？
（3）若自行车匀速行驶中所受阻力为人和车总重的0.1倍，则小明骑车的功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、D
4、D
5、B
6、B
7、D
8、C
9、D
10、D
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、蜂鸣器的两接线柱上的导线线头相连 小电动机的两接线柱上的导线线头相连 开关的两接线柱上的导线线头相连
14、减小 热传递 比热容
15、并联 220
16、2∶1 1∶1 2∶1
三、实验题（共12分）
17、相等 电阻 电流大小 高度差 电阻 通电时间 Q＝I2Rt
18、 断开 电流表调零 断路 左 定值电阻的电压不变 0.2 35 在原来的电路中再串联接入一个10Ω的定值电阻
19、断开 最大处 保护电路 灯泡断路 0.16 1.6 10 左 0.625 灯泡的电阻随温度的变化而变化
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）5.88×105J，98%；（2）1000W；（3）电热水壶非正常工作．
23、（1）小明骑车的速度是5m/s；（2）小明骑车时车对地面的压强是7×104Pa；（3）小明骑车的功率是350W．
