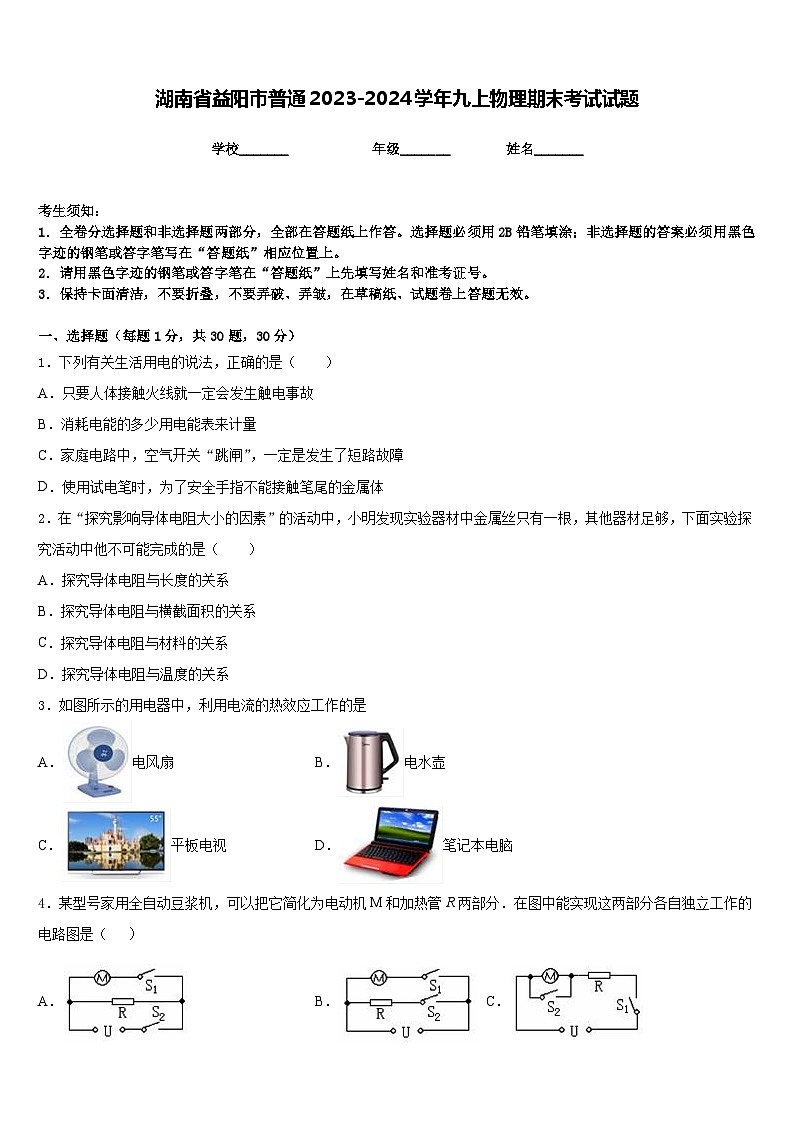

湖南省益阳市普通2023-2024学年九上物理期末考试试题含答案

这是一份湖南省益阳市普通2023-2024学年九上物理期末考试试题含答案，共8页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．下列有关生活用电的说法，正确的是（ ）
A．只要人体接触火线就一定会发生触电事故
B．消耗电能的多少用电能表来计量
C．家庭电路中，空气开关“跳闸”，一定是发生了短路故障
D．使用试电笔时，为了安全手指不能接触笔尾的金属体
2．在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（ ）
A．探究导体电阻与长度的关系
B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系
D．探究导体电阻与温度的关系
3．如图所示的用电器中，利用电流的热效应工作的是
A．电风扇B．电水壶
C．平板电视D．笔记本电脑
4．某型号家用全自动豆浆机，可以把它简化为电动机M和加热管R两部分．在图中能实现这两部分各自独立工作的电路图是（ ）
A．B．C．D．
5．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合 一段时间．某市地下通道两端的入口处，分别装个声控开关S1、S2来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是
A．B．
C．D．
6．根据物质尺度的大小，将①太阳系 ②地球③月球④银河系，从小到大排列，其中正确顺序是
A．④①②③B．③②①④
C．①④②③D．②③①④
7．如图所示装置中，利用电流的磁效应工作的是（ ）
A．动圈式话筒B．小小电动机
C．手摇发电机D．电铃
8．对如图所示的三个电路，状态判断正确的是（ ）
A．甲断路、乙短路、丙通路B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路D．甲短路、乙断路、丙通路

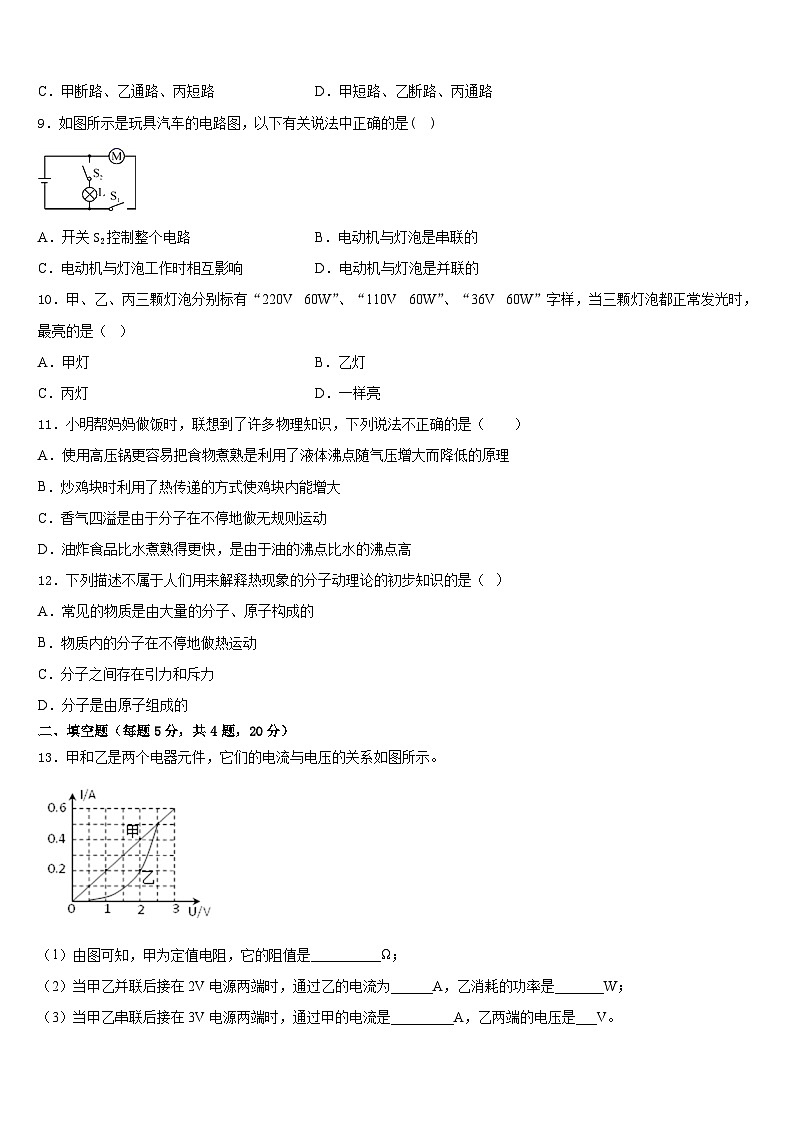

9．如图所示是玩具汽车的电路图，以下有关说法中正确的是( )
A．开关S2控制整个电路B．电动机与灯泡是串联的
C．电动机与灯泡工作时相互影响D．电动机与灯泡是并联的
10．甲、乙、丙三颗灯泡分别标有“220V 60W”、“110V 60W”、“36V 60W”字样，当三颗灯泡都正常发光时，最亮的是（ ）
A．甲灯B．乙灯
C．丙灯D．一样亮
11．小明帮妈妈做饭时，联想到了许多物理知识，下列说法不正确的是（ ）
A．使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而降低的原理
B．炒鸡块时利用了热传递的方式使鸡块内能增大
C．香气四溢是由于分子在不停地做无规则运动
D．油炸食品比水煮熟得更快，是由于油的沸点比水的沸点高
12．下列描述不属于人们用来解释热现象的分子动理论的初步知识的是（ ）
A．常见的物质是由大量的分子、原子构成的
B．物质内的分子在不停地做热运动
C．分子之间存在引力和斥力
D．分子是由原子组成的
二、填空题（每题5分，共4题，20分）
13．甲和乙是两个电器元件，它们的电流与电压的关系如图所示。
（1）由图可知，甲为定值电阻，它的阻值是__________Ω；
（2）当甲乙并联后接在2V电源两端时，通过乙的电流为______A，乙消耗的功率是_______W；
（3）当甲乙串联后接在3V电源两端时，通过甲的电流是_________A，乙两端的电压是___V。
14．如图所示，当开关S闭合后，要使电阻R1、R2并联，则在R2下方圆圈内填入_____表的符号。
15．2019年4月23日，中国人民解放军海军在青岛举行七十周年阅兵，我国093改进型核动力攻击潜艇精彩亮相。潜艇通过改变自身的____________，实现下沉或上浮。 潜艇在上浮过程中受到海水的压强_________________（选填“变大”“变小”或“不变”）。
16．如图所示是一个用开关来控制电磁铁南北极的巧妙装置，装置旁边放有一小磁针，当开关S接____（填“a”或“b”）点时，电磁铁的B端是S极，小磁针的D端是______极．
三、实验题（共12分）
17．（4分）如图所示是小明“探究杠杆的平衡条件”的装置，每只钩码重为0.5N（钩码个数若干），弹簧测力计量程为0～5N。
（1）图甲中，杠杆静止时处于______（平衡/不平衡）状态.为使杠杆在水平位置平衡，小明应将杠杆两端的平衡螺母向______（左/右）移。
（2）如图乙，小明保持弹簧秤竖直放置，然后认真调零后，用弹簧测力计竖直向上拉，使杠杆在水平位置平衡。此时弹簧测力计的示数为F1，杠杆受到钩码的拉力为F2，小明发现F1×OD≠F2×OC，其原因是_______。
（3）接着，小明准备做图丙所示实验，实验前小明首先再取一只弹簧秤与已调零的弹簧秤进行对拉，如图丁，他这样做的目的是______。在做了10多次图丙所示实验后，他还做了几次图戊所示的实验，他这样做的目的是：_______。
18．（4分）在“探究串联电路电压的特点”实验中，小红选择了规格不同的两颗小灯泡连接了如图所示的电路。
(1)闭合开关，小红发现UAB=0，于是又测得UBC≠0，且L2不亮，原因是__________；
(2)小红排除故障后，测出AB间的电压后，保持电压表的B点不动，只断开A点，并改接到C点上测量BC两端电压，她能否测出BC两端电压？理由是__________；
(3)小红分别测出AB、BC、AC两端的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小红的做法进行评价：__________，改进方法是___________。
19．（4分）小刚在“测量小灯泡的功率”实验中，所用电源电压为6V，小灯泡L的额定电压为2.5V。
（1）小刚的实验电路如图所示，但连接不完整。请你用笔画线代替导线，帮他完成电路连接_____；
（2）电路连接完整后。闭合开关。当向右移动变阻器的滑片P时，电压表的示数将_____，电流表的示数将_____；
（3）实验记录电表示数如下表，分析表中数据，可知小灯泡L的额定功率为_____W；
（4）实验过程中，由于不小心造成灯泡短路。则电路中可能出现的现象是（说出两条）：①_____；②_____。
四、作图题（共16分）
20．（8分）根据图中通电螺线管的N极，用箭头标出磁感线的方向，并在括号内标出电源的正负极．
21．（8分）为使杠杆OBC在如图所示的位置平衡，请在图中作出作用在杠杆上的最小力F示意图及其力臂L1。
（_____）
五、计算题（共22分）
22．（10分）如图所示的电路中，定值电阻R1=150Ω、R2=300Ω。闭合开关S后，电流表A2的示数为5mA。求：
(1)电阻R1两端的电压为多少
(2)电流表A1的示数为多少
(3)电路工作5min，R1产生的焦耳热是多少。
23．（12分）雷雨天气是一种常见的自然现象。某次雷电的电流约2.1×104 A，电压约100M V，放电时间约0.001秒。
(1)则这次放电释放的电能约为多少；
(2)这些能量相当于完全燃烧多少kg的无烟煤；（无烟煤的热值约为3.4×107 J/kg）
(3)如果我们能将放电释放的这些能量加以利用，比如用来加热水为寒冷地区的居民供暖，则可使 104kg的水温度从10 ℃升高到多少。（不考虑水加热过程中能量的损失，结果除不尽保留一位小数）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、B
5、B
6、B
7、D
8、A
9、D
10、D
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、5 0.2 0.4 0.2 2
14、电压
15、重力 变小
16、a N
三、实验题（共12分）
17、平衡 左 杠杆自身受到的重力不能忽略 对第二个倒置使用的弹簧秤进行调零 排除偶然结论总结发现普遍规律
18、L2断路 电流表的指针会反偏，所以不能 结论不具普遍性 改变电源电压，多次测量
19、 变大 变大 0.5 电流表示数增大 电压表示数为0V
四、作图题（共16分）
20、如下图所示
21、
五、计算题（共22分）
22、 (1)1.5V；(2)15mA；(3)4.5J
23、 (1)；(2)61.8kg；(3)60℃
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
实验次数
电压表示数/V
电流表示数/A
1
2.0
0.17
2
2.5
0.20
3
3.0
0.22
