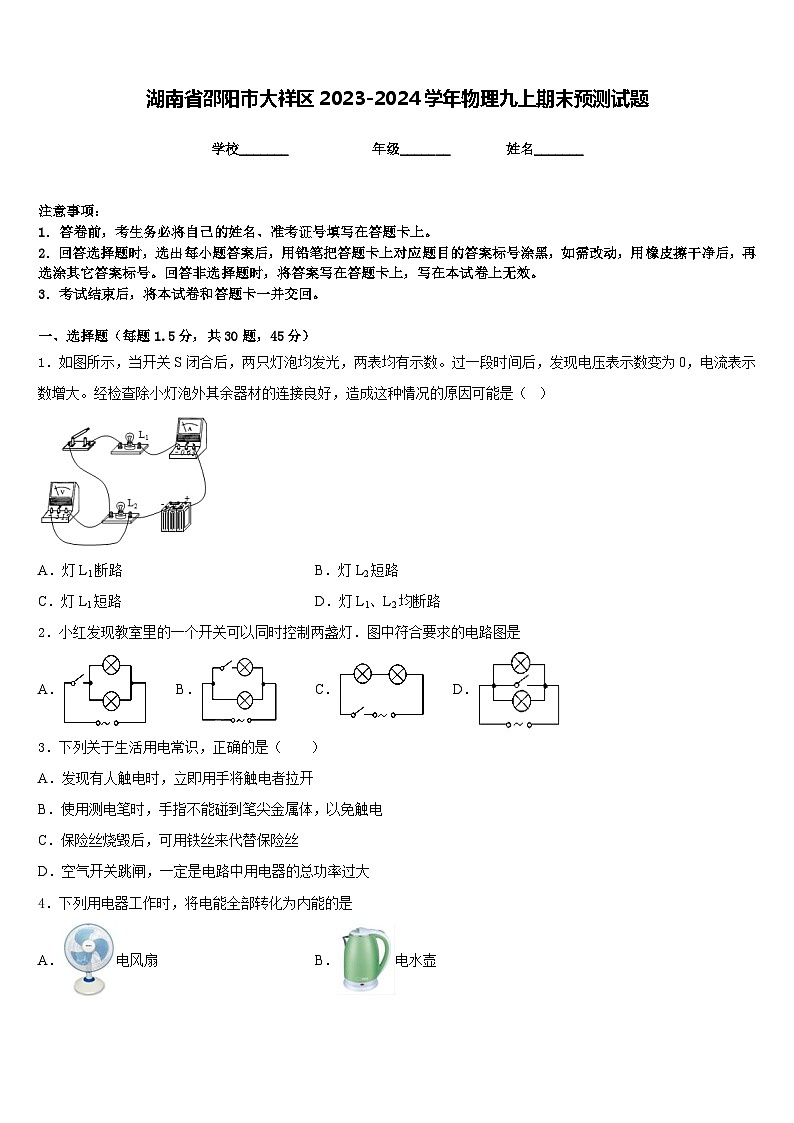

湖南省邵阳市大祥区2023-2024学年物理九上期末预测试题含答案
展开
这是一份湖南省邵阳市大祥区2023-2024学年物理九上期末预测试题含答案，共13页。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（ ）
A．灯L1断路B．灯L2短路
C．灯L1短路D．灯L1、L2均断路
2．小红发现教室里的一个开关可以同时控制两盏灯．图中符合要求的电路图是
A． B． C． D．
3．下列关于生活用电常识，正确的是（ ）
A．发现有人触电时，立即用手将触电者拉开
B．使用测电笔时，手指不能碰到笔尖金属体，以免触电
C．保险丝烧毁后，可用铁丝来代替保险丝
D．空气开关跳闸，一定是电路中用电器的总功率过大
4．下列用电器工作时，将电能全部转化为内能的是
A．电风扇B．电水壶

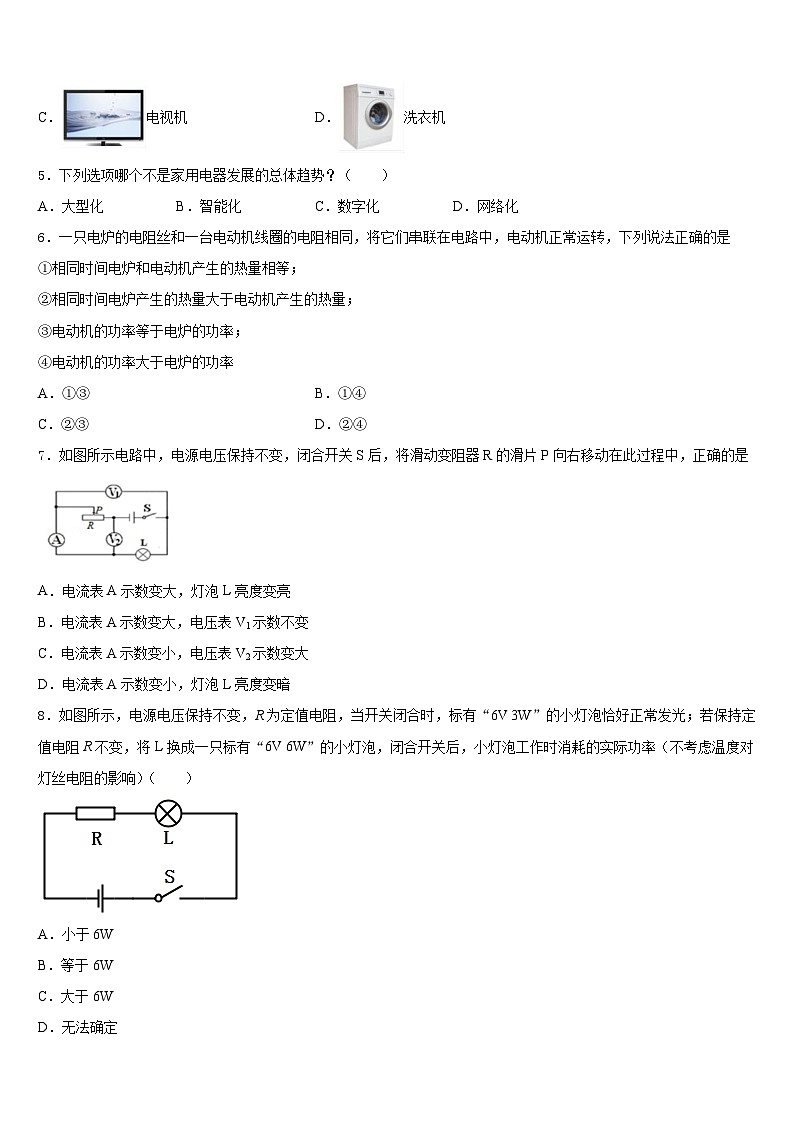

C．电视机D．洗衣机
5．下列选项哪个不是家用电器发展的总体趋势？（ ）
A．大型化B．智能化C．数字化D．网络化
6．一只电炉的电阻丝和一台电动机线圈的电阻相同，将它们串联在电路中，电动机正常运转，下列说法正确的是
①相同时间电炉和电动机产生的热量相等；
②相同时间电炉产生的热量大于电动机产生的热量；
③电动机的功率等于电炉的功率；
④电动机的功率大于电炉的功率
A．①③B．①④
C．②③D．②④
7．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向右移动在此过程中，正确的是
A．电流表A示数变大，灯泡L亮度变亮
B．电流表A示数变大，电压表V1示数不变
C．电流表A示数变小，电压表V2示数变大
D．电流表A示数变小，灯泡L亮度变暗
8．如图所示，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V 3W”的小灯泡恰好正常发光；若保持定值电阻R不变，将L换成一只标有“6V 6W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（ ）
A．小于6W
B．等于6W
C．大于6W
D．无法确定

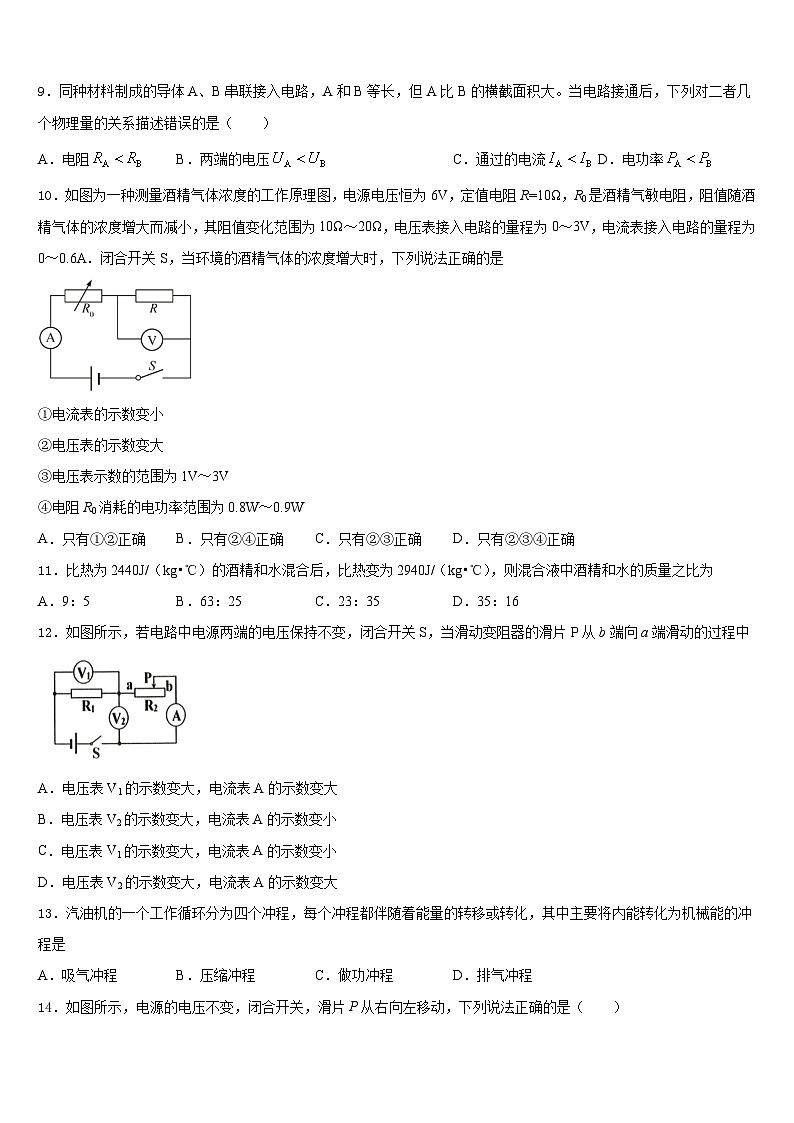

9．同种材料制成的导体A、B串联接入电路，A和B等长，但A比B的横截面积大。当电路接通后，下列对二者几个物理量的关系描述错误的是（ ）
A．电阻B．两端的电压C．通过的电流D．电功率
10．如图为一种测量酒精气体浓度的工作原理图，电源电压恒为6V，定值电阻R=10Ω，R0是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10Ω～20Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A．闭合开关S，当环境的酒精气体的浓度增大时，下列说法正确的是
①电流表的示数变小
②电压表的示数变大
③电压表示数的范围为1V～3V
④电阻R0消耗的电功率范围为0.8W～0.9W
A．只有①②正确B．只有②④正确C．只有②③正确D．只有②③④正确
11．比热为2440J/（kg•℃）的酒精和水混合后，比热变为2940J/（kg•℃），则混合液中酒精和水的质量之比为
A．9：5B．63：25C．23：35D．35：16
12．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中
A．电压表V1的示数变大，电流表A的示数变大
B．电压表V2的示数变大，电流表A的示数变小
C．电压表V1的示数变大，电流表A的示数变小
D．电压表V2的示数变大，电流表A的示数变大
13．汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将内能转化为机械能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
14．如图所示，电源的电压不变，闭合开关，滑片P从右向左移动，下列说法正确的是（ ）
A．电压表示数变大 B．电压表示数变小
C．电流表示数变大 D．电流表示数变小
15．如图是四冲程汽油机的工作示意图，下列说法错误的是（ ）
A．汽油机工作时各冲程的顺序依次为：丙、丁、甲、乙
B．甲冲程中能量的变化为内能转化为机械能
C．加润滑油减少各部件之间的摩擦，可以提高机械效率
D．如果汽油能更充分燃烧，既能提高机械效率，也能提升汽油的热值
16．下列说法正确的是（ ）
A．电压是形成电流的条件之一B．只要有自由电荷就能形成电流
C．一个蓄电池的电压是1.5VD．同一个用电器两端的电压一定相等
17．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内，虚线框里的电阻丝产生的总热量最多的是 ( )
A．B．C．D．
18．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
19．如图所示，验电器A带负电，验电器B不带电，用一根杆连接A和B后，验电器B的金属箔也张开了，对该过程的分析正确的是
A．连接验电器A、B的杆是绝缘体
B．电流的方向是从验电器B流向A
C．验电器A的金属箔张角继续增大
D．验电器 B的金属箔因带异种电荷张开
20．下列家用电器中，正常工作一小时耗电接近1.2千瓦时的是
A．空调B．台式计算机C．电视机D．台灯
21．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是
A．用电器甲电阻不变，大小为0.1Ω
B．用电器乙电阻随着电流增大而变大，最大值10Ω
C．如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43A
D．如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A
22．两个电阻的阻值分别为10和40，它们串联后的总电阻为（ ）
A．50B．30C．8D．4
23．下列用电器工作时，能量转化的主要形式与电饭锅相同的是（ ）
A．电烤箱B．空调C．电风扇D．洗衣机
24．现有甲、乙、丙三种初温度相同的液体，其中甲、乙为质量相等的不同液体，乙、丙为质量不等的同种液体．若对这三种液体分别加热，则可根据它们吸收的热量和升高的温度，在温度一热量图象上分别画出对应的三点甲、乙、丙，如图所示，由此图象得出下列结论：①丙的比热比甲的比热大．②丙的比热比甲的比热小．③丙的质量比甲的质量大．④丙的质量比甲的质量小．这些结论中正确的是
A．只有①正确B．只有③正确
C．只有①、④正确D．只有②、③正确
25．如图所示，电路中电源电压恒为4.5V，电压表量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“35Ω 2A”，灯泡铭牌标有“3V 0.9W”的字样（灯丝电阻不变）．闭合开关，为了保证电路的安全，调节滑动变阻器，则下列说法正确的是
A．当滑动变阻器滑片向右移动，电流表示数变大，电压表示数变大
B．灯泡的最小功率为0.45W
C．滑动变阻器允许调节的范围是10Ω～20Ω
D．在保证电路安全情况下，滑动变阻器的滑片从左向右滑动的过程中，滑动变阻器的电功率先变大后变小
26．最先定量研究电流通过导体产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．奥斯特B．法拉第C．焦耳D．欧姆
27．如图所示的“探究电磁铁磁性强弱与哪些因素有关”的实验中，想让电磁铁吸引更多的大头针，可行的做法是
A．减少线圈的匝数B．用铜芯代替铁芯
C．将滑片P向a端移动D．将滑片P向b端移动
28．一群蜜蜂突然飞入我市一处民宅,民警在救援时将装有蜂蜜的木桶置于宅门外,蜜蜂陆续飞入桶中,这种做法利用的原理是
A．物质是由分子构成的B．分子在不停地做无规则运动
C．分子间有引力D．分子间有斥力
29．用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是
A．Ia＞Ib、Ua＝UbB．Ia＜Ib、Ua＝Ub
C．Ia＝Ib、Ua＞UbD．Ia＝Ib、Ua＜Ub
30．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（电源电压末知）
A． B． C． D．
二、填空题（每空1分，共10题，20分）
31．如图所示，电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______V，则灯泡L2两端的电压是________V。
32．图中物体的长度为_____cm；图中弹簧测力计的示数为_____N。
33．改装电路时不小心使火线和零线直接连通会造成__________，导致电路中的_______非常大，产生大量的热，使导线的温度升高，很容易造成火灾．
34．如图甲所示电路，电源电压为3V且保持不变。闭合开关S，当滑动变阻器的滑片P从最右端滑到左端的过程中，如图乙所示，是_____（选填“R1”或“R2”）的I—U关系图像，滑动变阻器R2的最大阻值是_____Ω。
35．（1）把一块干净的玻璃板吊在弹簧测力计下面，读出测力计的示数。再使玻璃板水平接触水面（图甲），然后稍用力向上拉玻璃板，发现弹簧测力计示数会_____（选填“变大”“变小”或“不变”），这说明分子间存在_____.
（2）如图乙，把一根中间戳有小孔（没有戳穿）的饮料吸管放在支架上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电。将细线悬挂的小球靠近吸管一端，发现它们互相排斥，据此现象_____（选填“能”或“不能”）判断小球是否带电。将用丝绸摩擦过的玻璃棒靠近吸管的一端，发现吸管这一端被吸引，其原因是_____。
36．用炉火加热一壶水，水的温度升高了 ，这是通过______的方式改变水的内能；水沸腾后会顶起壶盖，此过程能量转化情况与四冲程的汽油机的______冲程相似。
37．由高处下落的物体，重力做功，重力势能转化为动能；两手互相摩擦，克服摩擦力做功，机械能转化为内能。以上两个例子的共同之处是______过程中，都伴随着______。
38．我国北方房屋中的“暖气”用水作为介质，是因为水的_____大．
39．摩擦起电实际上是_____在物体之间的转移。用丝绸摩擦过的玻璃棒和毛皮摩擦过的橡胶棒相互靠近时，它们之间会发生相互_____的现象。
40．如图所示是小雨家的电能表，此时电能表示数为________，小雨让一个用电器单独工作15 min，这段时间内电能表转盘刚好转了120转，电流做了_______J的功，则该用电器的实际功率为_______W.
三、实验题（每空1分，共2题，15分）
41．在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5伏，电阻大约为10欧，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V。
（1）本实验中应选择规格为_____的滑动变阻器；如图甲所示，已有部分电路连好，请用笔画线代替导线将电路连接完整；
（__________）
（2）闭合开关后，无论怎样移动滑动变阻器的滑片，灯泡一直不亮，电压表无示数，电流表有示数，若电路中仅有一处故障，这个故障可能是：_____。
（3）排除故障后，移动滑片，获得多组对应的电压、电流值，绘出如图乙的I﹣U图象，则小电灯的额定功率为_____W，I﹣U图象不为直线的原因是_____。
（4）完成实验后，该组同学又找来了几个不同阻值的电阻代替小灯泡维续“探究电压不变时，电流与电阻的关系”，得到的实验数据如下表，该组同学做完第2次实验后，用15Ω的电阻替换10Ω的电阻，请写出接下来他所进行的操作_____。
42．扬扬同学利用如图的电路探究“电流与电阻的关系"。已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0-50Ω"。
（1）连接好电路后，如果将电流表和电压表在电路中位置交换，则闭合开关后，会发现两表中只有_____表有示数（选填“电流”或“电压"）．
（2）为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持_____V不变。
（3）实验中将5Ω的定值电阻更换为10Ω的定值电阻后，闭合开关，应将滑动变阻器滑片向_____（选填“A”或“B”）适当滑动，使电压表示数恢复到原来的值．
（4）扬扬同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图象，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图中的数据分析，阻值为_____Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，扬扬同学选取的是阻值为_____Ω的定值电阻．
四、计算题（每题10分，共2题，20分）
43．如图所示的电路中，电源电压为3V，R为阻值未知的定值电阻，小灯泡L的规格为“6V 3W”，若小灯泡的阻值不随温度变化，闭合开关S后，电流表的示数为0.55A．求：
（1）小灯泡的电阻；
（2）小灯泡的实际功率；
（3）定值电阻R的阻值．
44．某款新型电饭煲，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感。图甲为其电路原理图，和为电阻不变的电热丝，是自动控制开关。将电饭煲接入220V电路中，电路中总电流随时间变化的图像如图乙所示。求：
(1)电饭锅工作时的最大功率；
(2)电热丝的阻值；
(3)本次煮饭的30min电饭锅消耗的电能。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、A
3、B
4、B
5、A
6、B
7、A
8、A
9、C
10、B
11、B
12、A
13、C
14、C
15、D
16、A
17、D
18、A
19、B
20、A
21、D
22、A
23、A
24、D
25、D
26、C
27、C
28、B
29、D
30、D
二、填空题（每空1分，共10题，20分）
31、4 2
32、2.10 4.6
33、短路 电流
34、R1 25
35、变大 引力 能 异种电荷相互吸引
36、热传递 做功
37、能量转化 做功
38、比热容
39、电子 吸引
40、2019.6 7.2×105 800
三、实验题（每空1分，共2题，15分）
41、 “50Ω 2A” 灯泡短路 0.5 灯丝的电阻随温度的升高而增大 将滑动变阻器的滑片P向B端移动，使电压表的示数为3V，完成第三次实验
42、电压 1.5 B 20 10
四、计算题（每题10分，共2题，20分）
43、（1）12 Ω；（2）0.75 W；（3）10 Ω
44、 (1) 660W；(2) 110Ω；(3) 9.9×105J
次数
1
2
3
4
电阻/Ω
5
10
15
20
电流/A
0.6
0.3
0.2
0.15
