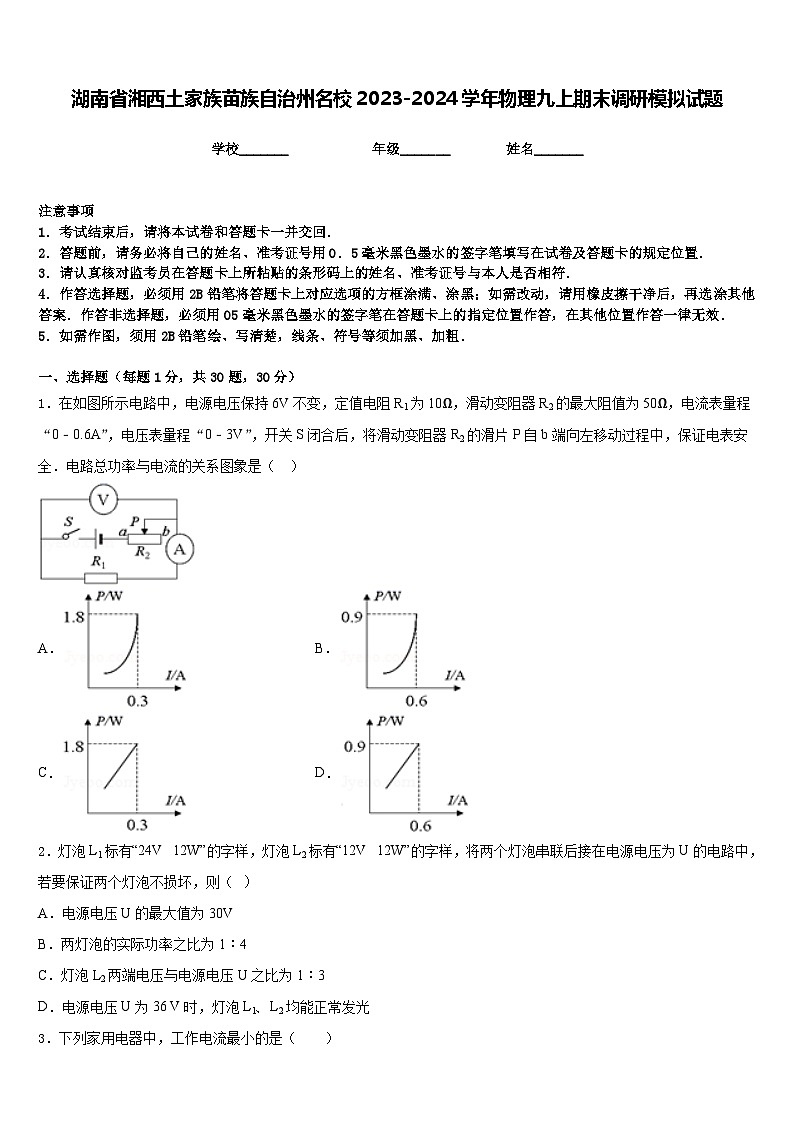

湖南省湘西土家族苗族自治州名校2023-2024学年物理九上期末调研模拟试题含答案

这是一份湖南省湘西土家族苗族自治州名校2023-2024学年物理九上期末调研模拟试题含答案，共10页。试卷主要包含了下列说法正确的是，两盏电灯并联接在同一电源上，对下列现象的解释，正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．在如图所示电路中，电源电压保持6V不变，定值电阻R1为10Ω，滑动变阻器R2的最大阻值为50Ω，电流表量程“0﹣0.6A”，电压表量程“0﹣3V”，开关S闭合后，将滑动变阻器R2的滑片P自b端向左移动过程中，保证电表安全．电路总功率与电流的关系图象是（ ）
A．B．
C．D．
2．灯泡L1标有“24V 12W”的字样，灯泡L2标有“12V 12W”的字样，将两个灯泡串联后接在电源电压为U的电路中，若要保证两个灯泡不损坏，则（ ）
A．电源电压U的最大值为30V
B．两灯泡的实际功率之比为1：4
C．灯泡L2两端电压与电源电压U之比为1：3
D．电源电压U为36 V时，灯泡L1、L2均能正常发光

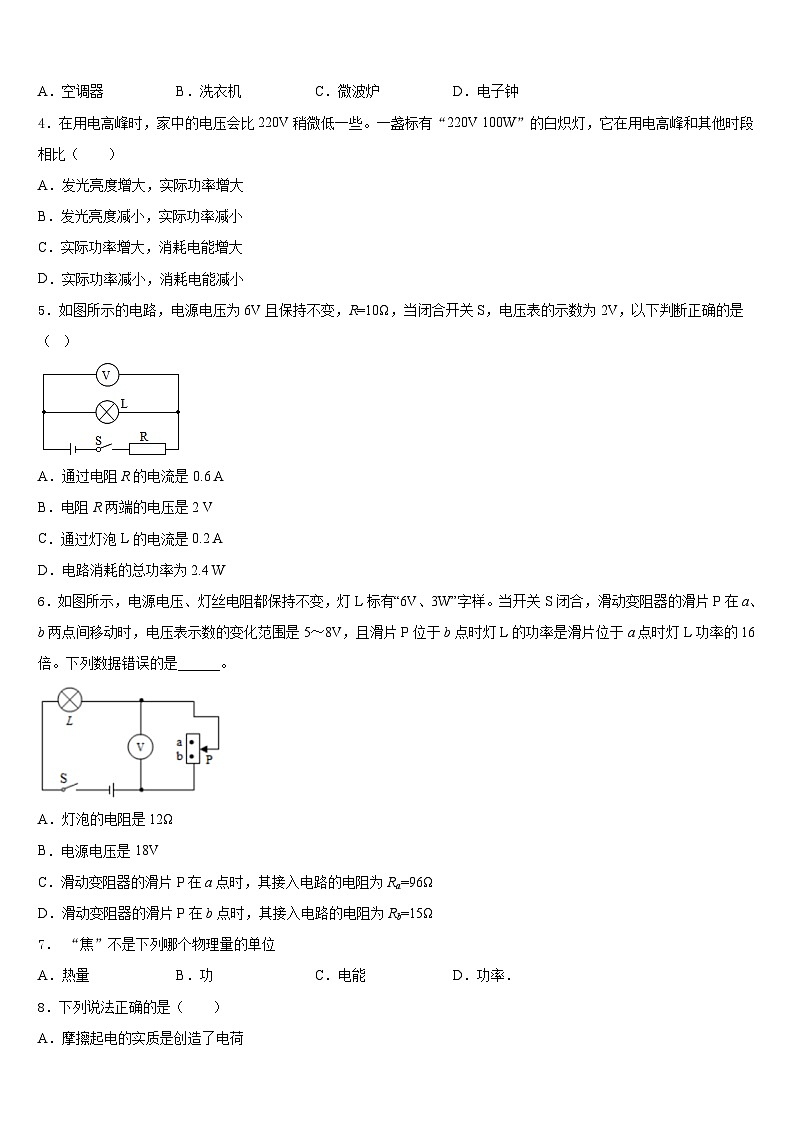

3．下列家用电器中，工作电流最小的是（ ）
A．空调器B．洗衣机C．微波炉D．电子钟
4．在用电高峰时，家中的电压会比220V稍微低一些。一盏标有“220V 100W”的白炽灯，它在用电高峰和其他时段相比（ ）
A．发光亮度增大，实际功率增大
B．发光亮度减小，实际功率减小
C．实际功率增大，消耗电能增大
D．实际功率减小，消耗电能减小
5．如图所示的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V，以下判断正确的是（ ）
A．通过电阻R的电流是0.6 A
B．电阻R两端的电压是2 V
C．通过灯泡L的电流是0.2 A
D．电路消耗的总功率为2.4 W
6．如图所示，电源电压、灯丝电阻都保持不变，灯L标有“6V、3W”字样。当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是5～8V，且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍。下列数据错误的是______。
A．灯泡的电阻是12Ω
B．电源电压是18V
C．滑动变阻器的滑片P在a点时，其接入电路的电阻为Ra=96Ω
D．滑动变阻器的滑片P在b点时，其接入电路的电阻为Rb=15Ω
7． “焦”不是下列哪个物理量的单位
A．热量B．功C．电能D．功率．
8．下列说法正确的是（ ）
A．摩擦起电的实质是创造了电荷
B．绝缘体不容易导电是因为绝缘体内没有电子

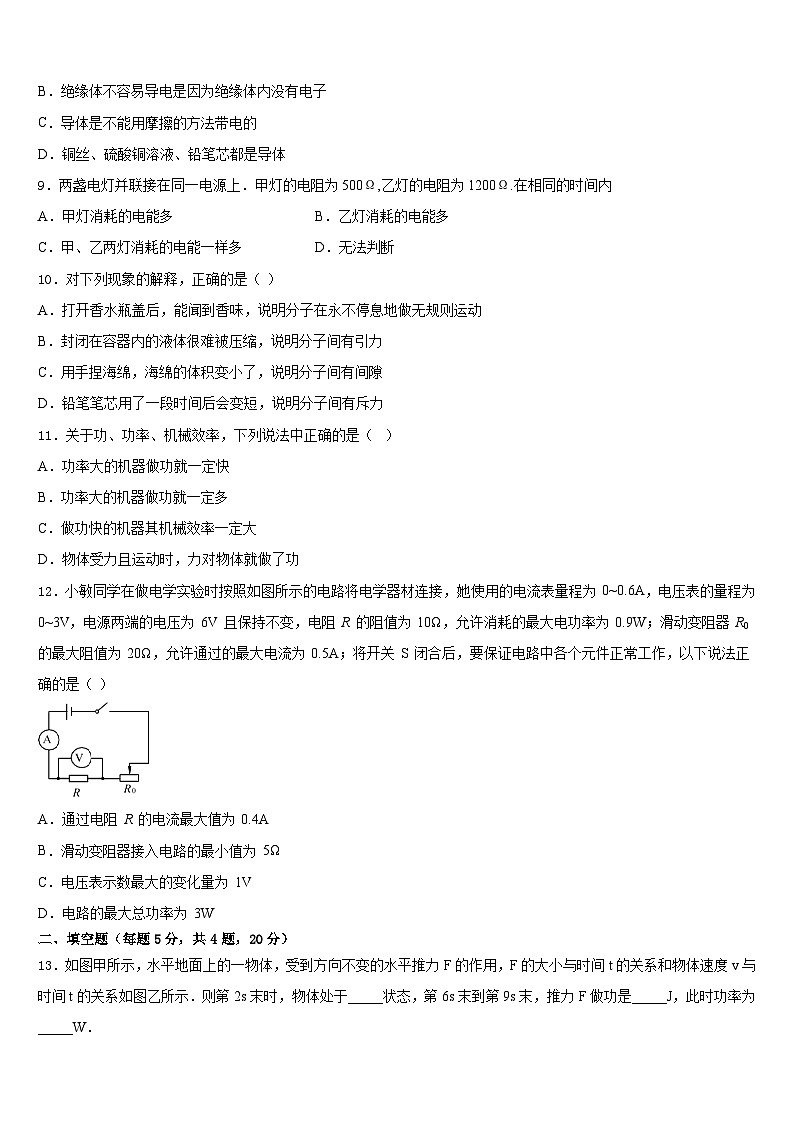

C．导体是不能用摩擦的方法带电的
D．铜丝、硫酸铜溶液、铅笔芯都是导体
9．两盏电灯并联接在同一电源上．甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的时间内
A．甲灯消耗的电能多B．乙灯消耗的电能多
C．甲、乙两灯消耗的电能一样多D．无法判断
10．对下列现象的解释，正确的是（ ）
A．打开香水瓶盖后，能闻到香味，说明分子在永不停息地做无规则运动
B．封闭在容器内的液体很难被压缩，说明分子间有引力
C．用手捏海绵，海绵的体积变小了，说明分子间有间隙
D．铅笔笔芯用了一段时间后会变短，说明分子间有斥力
11．关于功、功率、机械效率，下列说法中正确的是（ ）
A．功率大的机器做功就一定快
B．功率大的机器做功就一定多
C．做功快的机器其机械效率一定大
D．物体受力且运动时，力对物体就做了功
12．小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为 0~0.6A，电压表的量程为 0~3V，电源两端的电压为 6V 且保持不变，电阻 R 的阻值为 10Ω，允许消耗的最大电功率为 0.9W；滑动变阻器 R0 的最大阻值为 20Ω，允许通过的最大电流为 0.5A；将开关 S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是（ ）
A．通过电阻 R 的电流最大值为 0.4A
B．滑动变阻器接入电路的最小值为 5Ω
C．电压表示数最大的变化量为 1V
D．电路的最大总功率为 3W
二、填空题（每题5分，共4题，20分）
13．如图甲所示，水平地面上的一物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体速度v与时间t的关系如图乙所示．则第2s末时，物体处于_____状态，第6s末到第9s末，推力F做功是_____J，此时功率为_____W．
14．如图所示的电路，当开关S闭合后，电流表测量的是通过_______（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为_______A．
15．读出如图中所示的电阻箱的示数为______Ω。
16．晓彤按照图甲所示的电路图做实验。此时两表示数如图乙所示，则电热丝电阻Rx的阻值为________Ω。已知电热丝Rx和滑动变阻器的最大阻值相等，滑片P在b端时，电热丝的发热功率为Pb，滑片P在a端时，电热丝的发热功率为Pa，那么Pa：Pb=_________。（不考虑电热丝阻值随温度的变化）
三、实验题（共12分）
17．（4分）小明设计了一种测量未知电阻Rx的实验方案，并选择了合适的器材，测量电路如图所示，电源电压不变，滑动变阻器最大阻值未知，在A、B两点间接入的元件每次只能是电阻箱或未知电阻Rx，请完成相关实验内容．
（1）将_____（选填“电阻箱”或“未知电阻Rx”）接入A、B两点间．
（2）闭合开关，移动滑动变阻器滑片到某一合适位置时，记下_____．
（3）断开开关，取下A、B间的元件，将_____（选填“电阻箱”或“未知电阻Rx”）接在A、B两点间．
（4）闭合开关，调节_____（选填“电阻箱”或“滑动变动器”）使_____．
（5）读出_____，即可知道Rx的阻值．
18．（4分）在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，有两个规格分别为“10 Ω.1 A”“50 Ω.2 A”的滑动变阻器，
（1）本实验中应该选择规格为“__________”的滑动变阻器。
（2）实验前在检查仪器时，发现电流表指针如图丁所示，则接下来的操作是________；
（3）请用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右移动时小灯泡变亮
（__________）
（4）小薇发现电流表和电压表的位置互换了，如果闭合开关，则___表(选填“电压”或“电流”)的指针可能有明显偏转。正确连接好电路，闭合开关后，发现无论怎样移动滑动变阻器滑片P，灯泡都不亮，电压表示数接近6 V，电流表示数几乎为0，电路的故障可能是________。
（5）某次实验中，当灯正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是___W；测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路所测小灯泡电功率_________（填偏大、偏小或不变）。
（6）某同学还想利用此电路探究电流与电压的关系，多次测量，并绘制了通过小灯泡的电流随其两端电压变化的关系图象，如图戊所示，当电压表的示数增大时，电流表示数也增大，电压表与电流表的示数之比_____(选填“变大”“变小”或“不变”)，但不成正比，导致这一结果的原因是_____________。
（7）某同学还想探究电流与电阻的关系，于是将甲图中的小灯泡换成定值电阻，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻，记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻的阻值不能大于___Ω。
（8）另有一只额定电流的小灯泡，请根据所提供的如下实验器材设计实验，测量其额定功率。
实验器材：电源、单刀开关S1一只、单刀双掷开关S2一只、最大阻值均为的滑动变阻器和各一只、电流表一个、导线若干。据提供的器材，电路连接如丙图
实验步骤：
Ⅰ。闭合开关S1，开关S2接b，调到阻值最大处，阻值调到0，记下电流表的示数；
Ⅱ。将阻值调到最大，闭合开关S1，S2接___，调节使电流表示数为0.25A；
Ⅲ。保持的阻值不变，闭合开关S，开关S2接___，读出电流表的示数.灯泡额定功率的表达式=___(用、和步骤中测量的物理量表示)。
（9）整理器材时发现滑动变阻器的部分比部分热，原因是_______
19．（4分）同学们在探究“电功率跟电流和电压的关系”实验时，提供的器材有：两个小灯泡规格分别是L1：“2.5V 0.3A”，L2：“3.8V 0.3A”，学生用电压表、电流表各一块，电源为三节新的干电池，开关一个，（小灯泡两端的电压不能超过其额定电压的1.2倍）
(1)在探究电功率与电压关系时，他们设计的电路如图所示。
①他们接好电路后闭合开关，发现灯L1比L2暗，根据这个现象小冬同学认为：是电流从电源的正极流出，电流逐渐变小的缘故。请你利用提供器材设计一个实验验证小冬说法是否正确。简要说明实验思路：_____。
②请画出探究电功率与电压关系实验时，记录实验数据的表格_____。
(2)在探究电功率与电流关系实验时，
①请你利用提供的器材，设计实验电路，画出电路图。
（______）
②连接好实验电路后，闭合开关，你会发现小灯泡L1比L2_____（选填“亮”或“暗”）。根据这两次实验现象分析，可以说明了小灯泡的亮暗是由灯泡_____决定的。
③为了使第二次实验正常进行，电路是否需要改进，如何改进？_____（可增加实验器材）
四、作图题（共16分）
20．（8分）如图是某品牌榨汁机，为保证安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁，请再虚线方框内画出符合上述要求的电路图（榨汁机用电动机表示）
（______）
21．（8分）请按要求在实物图上连线：开关S1控制灯泡L1，开关S为总开关，灯泡L1、L2并联．
（_________）
五、计算题（共22分）
22．（10分）如图所示，R1=20Ω，R2=40Ω,电源电压保持不变。当S1、S2都闭合时，电流表A1的示数是0.6A,电流表A的示数是1A,小灯泡L恰好正常发光；当S1、S2都断开时，电流表A2的示数是0.2A。求：
(1)小灯泡的额定电压；
(2)求小灯泡的额定功率；
(3)当S1、S2都断开时，小灯泡的实际功率。
23．（12分）右表是× ×牌电水壶的铭牌。某次使用过程中，该电水壶把1.5kg的水从25℃加热到100℃，消耗的电能为。求这次使用过程中：
（1）水吸收的热量；
（2）该电水壶的效率η；
（3）若此次加热时间为350s，通过计算说明此过程电水壶是否正常工作。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、D
4、B
5、D
6、B
7、D
8、D
9、A
10、A
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、静止 24 8
14、L2 0.28
15、231.6
16、5 4：1
三、实验题（共12分）
17、未知电阻Rx 电压表示数 电阻箱 电阻箱 电压表示数保持不变 电阻箱
18、50 Ω.2 A 对电流表调零 电压表 灯泡断路 0.6 偏大 变大 灯丝电阻随灯丝温度升高而变大 25 b 见详解
19、交换一下这两个灯的位置，让电流先经过灯L1，后经过灯L2，观察两个灯泡的亮度情况
亮 实际功率 在干路上串联一个滑动阻器
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)12V (2)4.8W (3)0.8W
23、 (1) 4.725×105J；(2) 90%；(3)正常工作。
灯泡规格
U/V
发光情况
L1（）灯泡
L2（）灯泡
