湖南省怀化市靖州苗族侗族自治县2023-2024学年九上物理期末考试模拟试题含答案

这是一份湖南省怀化市靖州苗族侗族自治县2023-2024学年九上物理期末考试模拟试题含答案，共10页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）

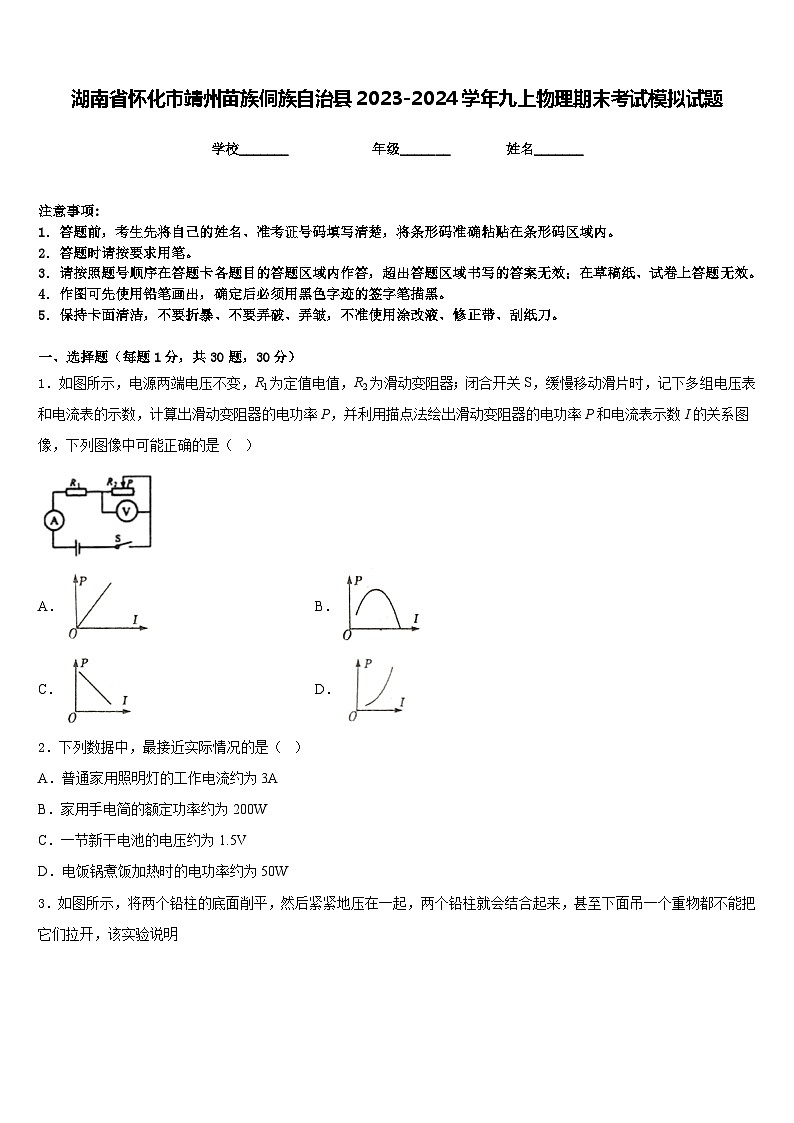

1．如图所示，电源两端电压不变，R1为定值电值，R2为滑动变阻器；闭合开关S，缓慢移动滑片时，记下多组电压表和电流表的示数，计算出滑动变阻器的电功率P，并利用描点法绘出滑动变阻器的电功率P和电流表示数I的关系图像，下列图像中可能正确的是（ ）
A．B．
C．D．
2．下列数据中，最接近实际情况的是（ ）
A．普通家用照明灯的工作电流约为3A
B．家用手电简的额定功率约为200W
C．一节新干电池的电压约为1.5V
D．电饭锅煮饭加热时的电功率约为50W

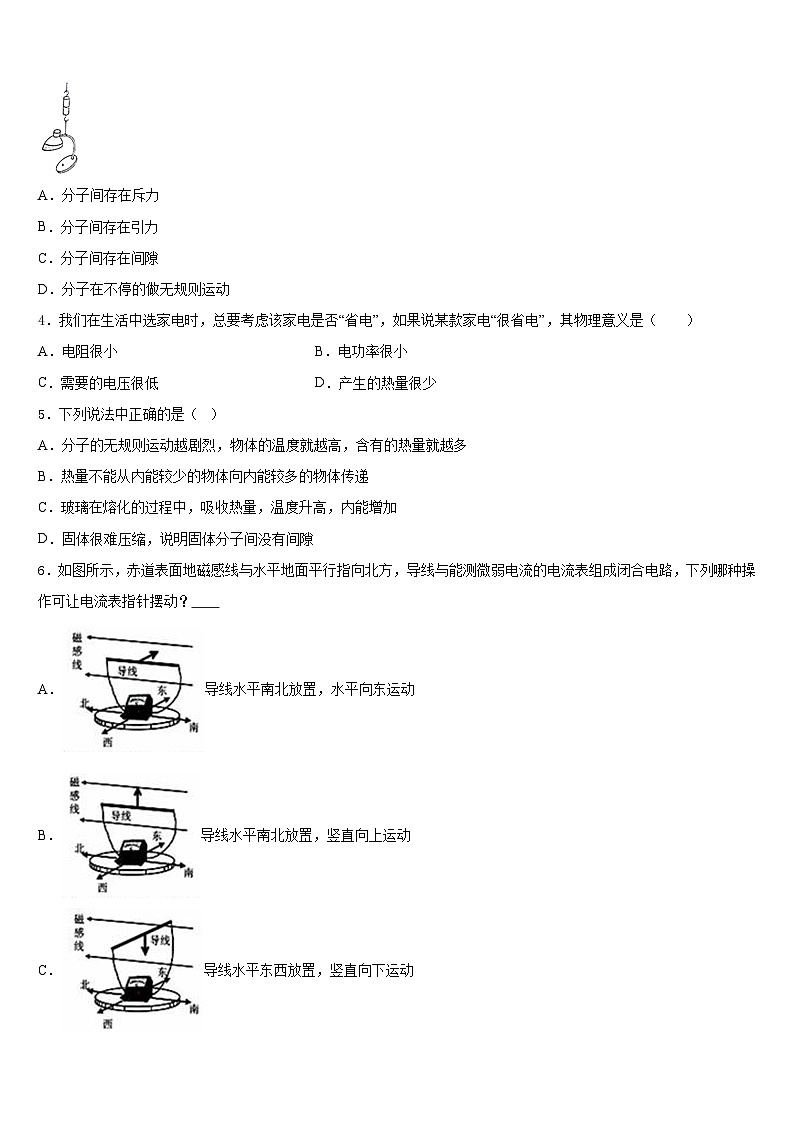

3．如图所示，将两个铅柱的底面削平，然后紧紧地压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开，该实验说明
A．分子间存在斥力
B．分子间存在引力
C．分子间存在间隙
D．分子在不停的做无规则运动
4．我们在生活中选家电时，总要考虑该家电是否“省电”，如果说某款家电“很省电”，其物理意义是（ ）
A．电阻很小B．电功率很小
C．需要的电压很低D．产生的热量很少
5．下列说法中正确的是（ ）
A．分子的无规则运动越剧烈，物体的温度就越高，含有的热量就越多
B．热量不能从内能较少的物体向内能较多的物体传递
C．玻璃在熔化的过程中，吸收热量，温度升高，内能增加
D．固体很难压缩，说明固体分子间没有间隙
6．如图所示，赤道表面地磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动？
A．导线水平南北放置，水平向东运动
B．导线水平南北放置，竖直向上运动
C．导线水平东西放置，竖直向下运动
D．导线水平东西放置，水平向北运动

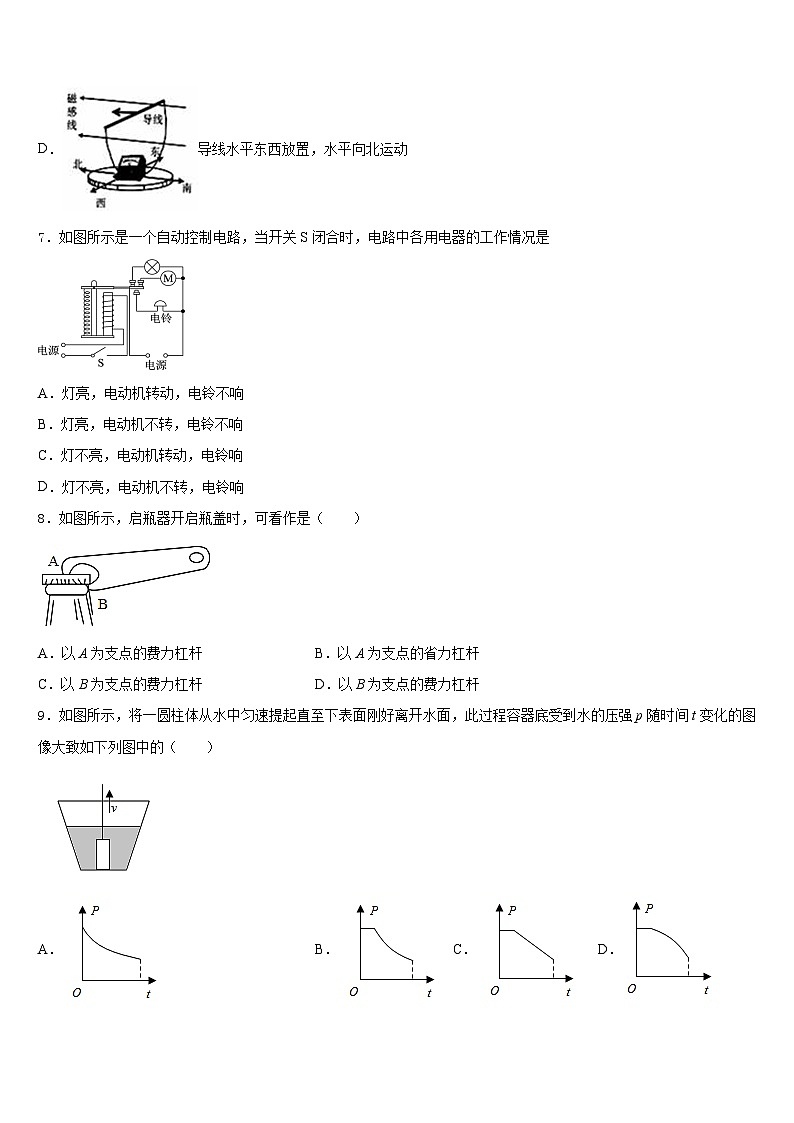

7．如图所示是一个自动控制电路，当开关S闭合时，电路中各用电器的工作情况是
A．灯亮，电动机转动，电铃不响
B．灯亮，电动机不转，电铃不响
C．灯不亮，电动机转动，电铃响
D．灯不亮，电动机不转，电铃响
8．如图所示，启瓶器开启瓶盖时，可看作是（ ）
A．以A为支点的费力杠杆B．以A为支点的省力杠杆
C．以B为支点的费力杠杆D．以B为支点的费力杠杆
9．如图所示，将一圆柱体从水中匀速提起直至下表面刚好离开水面，此过程容器底受到水的压强p随时间t变化的图像大致如下列图中的（ ）
A．B．C．D．
10．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是
A．B．C．D．
11．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.2A，1.2AB．0.3A，0.3AC．1.2A，0.3AD．1.5A，0.3A
12．如图所示的是科技小组同学设计的四种“环境温度检测”电路，其中R为热敏电阻(用表示)，R的阻值是随环境温度的增大而增大，R0为定值电阻，电源电压恒定不变。若当环境温度升高时电表示数增大，则符合要求的电路是（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．某电热器的电阻是10Ω，通过2A的电流，1min产生的热量是__________J，若电流变为原来的2倍，则相同时间内产生的热量变为原来的________倍。
14．为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线．
15．如图所示,是探究电流产生热量与哪些因素有关的实验装置。烧瓶内装有质量和初温完全相同的煤油,瓶中电阻丝的电阻R1＞R2.在甲图中，保持滑动变阻器的滑片不动，闭合开关一段时间后，B瓶中温度计的示数___，探究的是电流产生热量与___的关系。利用乙图中的装置，可以探究电流产生热量与___的关系。
16．内燃机的四个冲程中，其中压缩冲程是_____能转化为_____能．甲、乙两种金属的比热之比是3：1，质量之比是2：1，当它们吸收相同的热量，甲物体的温度升高了10℃，则乙物体的温度升高了_____℃．
三、实验题（共12分）
17．（4分）某实验小组测一滑轮组机械效率的数据如下表：
(1)请你在图中画出本实验中滑轮的绕绳方法.
（_______）
(2)用同一滑轮组提升不同重物至同一高度：克服动滑轮的重所做的额外功______（选填“相同”或“不同”）；提升的物重增加时，克服摩擦和绳重所做的额外功变_________，滑轮组的机械效率变______.
(3)多次改变提升的物重测量滑轮组的机械效率，目的是为了_________
A．减小摩擦
B．多次测量取平均值减小误差
C．获得多组数据归纳出物理规律
(4)由本实验_________（选填“能”或“不能”）推断：任何机械的机械效率跟物重均有关.
18．（4分）用图甲所示的电路测量待测电阻Rx的阻值，图中R为电阻箱（电阻箱的符号为），R0为滑动变阻器，电源两端的电压不变。
（1）请你完成该实验的主要步骤：
①根据图甲中的电路图连接电路，将滑动变阻器的阻值调到最大；
②断开开关 S2，闭合开关 S1，调节滑动变阻器滑片到适当位置，读出电流表的示数为I；
③断开开关 S1，闭合开关 S2，调节_____，使电流表的示数I保持不变；
④读出电阻箱的示数R。
（2）实验操作完成后，电阻箱的示数如图乙所示，可知待测电阻Rx＝_____Ω。
（3）本实验中蕴含的“等效替代”思想是科学研究中的一种常用思想方法，其实质是在效果相同的情况下，将较为复杂的实际问题变换为简单的熟悉问题，并找出其中的规律。在下列四个实例中，体现了“等效替代”思想的是_____。（单选，填写选项前的字母）
A．学习电压时，我们可以通过水压来认识它
B．引入磁感线形象描述磁体周围的磁场
C．用一个 10Ω的电阻代替两个 5Ω串联时的电阻
D．选用同一个定值电阻探究电流与电压的关系
19．（4分）小明在测定“小灯泡电功率的实验中，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应_____，电流表的量程应选0～_____A，如果用干电池做电源，他至少用_____节干电池．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（______）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（选填“A“或“B”）端．
（4）小明闭合开关后，小明发现电压表电流表均有示数，但小灯泡不亮，经检查，电路连接正确，且各元件完好，那么可能的原因是_____．故障排除后，移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（选填“A“或“B”）端移动，使电压表的示数为2.5V．
（5）小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W．根据图象，还发现小灯泡的电阻是变化的，造成这一变化的原因是_____
四、作图题（共16分）
20．（8分）请你根据图甲的电路图，用笔画线表示导线，将图乙的实物连接补充完整。
（______）
21．（8分）请标出图中小磁针的S极及地球周围的磁感线方向。
（________）
五、计算题（共22分）
22．（10分）如图1示，电源电压恒定，滑动变阻器的规格为“30Ω 1A”，在AB间接入规格为“12V 12W”的灯泡，闭合开关，当变阻器的五分之一阻值连入电路时，灯泡正常发光．
（1）求灯泡正常工作时通过的电流和电源电压．
（2）R0是如图2示的Ra和Rb之间任意取值的电阻，当在AB间接入电阻R0后，闭合开关，在保证电路安全的情况下，将滑片P从最右端向左滑动的过程中，电流表示数均出现过0.4A（电流表选择0﹣0.6A量程），求R0的取值范围及电压表示数的最大值和最小值．
23．（12分）在图甲的电路中，电源电压为6 伏且保持不变，滑动变阻器R1 标有“100Ω 2A”字样。闭合开关S 后，电流表A1 和A2 的示数分别如图乙，求：
（1）通过电阻 R2 的电流；
（2）通电10 秒钟，电流通过电阻R2 所做的功W2；
（3）重新移动滑动变阻器 R1 的滑片 P，使两个电流表指针偏离零刻度的角度恰好相同，求此时变阻器 R1 消耗的功率 P1。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、B
5、C
6、C
7、D
8、B
9、D
10、D
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、2400 4
14、火 断路 不能
15、小 电阻 电流
16、机械 内 60
三、实验题（共12分）
17、（1）如图所示；
（2）相同；大；大；（3）C；（4）不能．
18、电阻箱 50 C
19、断开 0.6 2 A 滑动变阻器连入的阻值太大 2.2 B 0.5 由于灯丝电阻与温度有关，不同电压时灯丝的功率不同，温度不同，所以电阻不同.
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1A， 18V；（2）15Ω～25Ω， 12V、3V
23、 (1)7.5Ω；(2) 48J；(1)1.2W
实验次数
动滑轮重G动/N
钩码重G物/N
钩码上升高度h物/m
直接将钩码举高做的功W有用/J
动力F动/N
动力作用点移动距离S动/m
使用滑轮组动力做的功W总/J
滑轮组的机械效率η
1
0.53
1
0.1
0.1
0.7
0.3
0.21
47.6%
2
2
0.1
0.2
1.1
0.3
0.33
60.6%
3
4
0.1
0.4
2
0.3
0.6
66.7%
