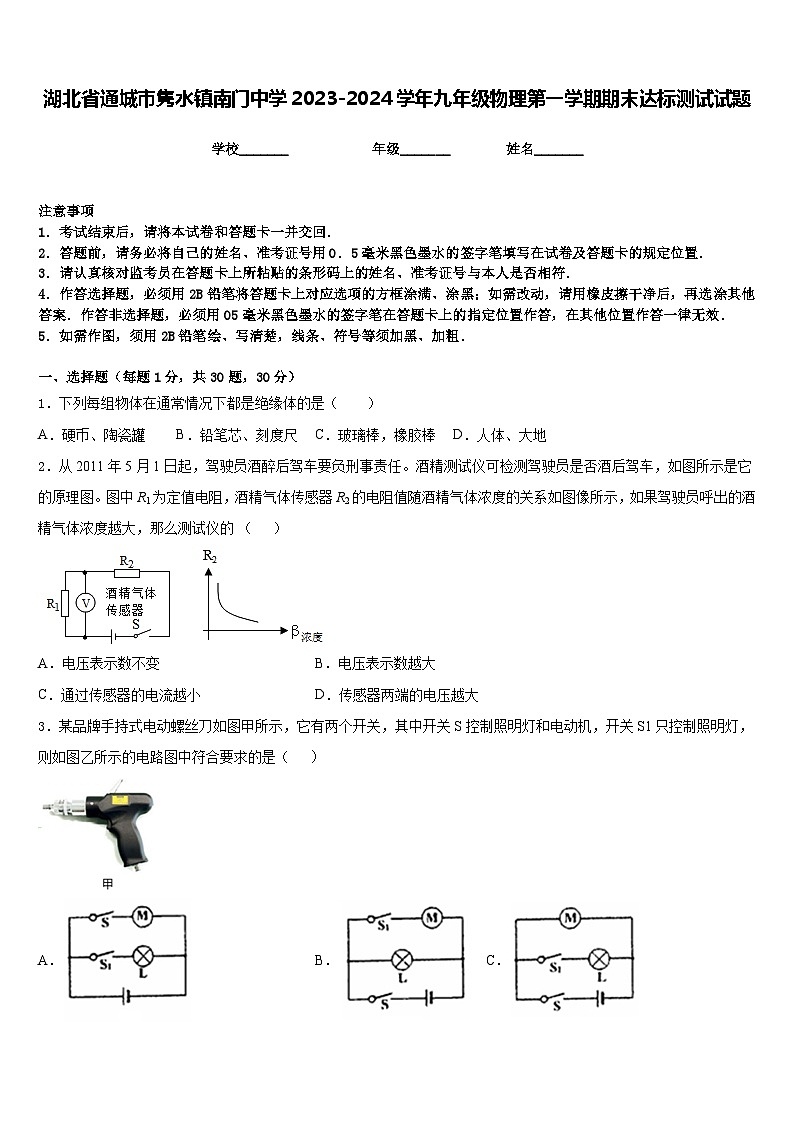

湖北省通城市隽水镇南门中学2023-2024学年九年级物理第一学期期末达标测试试题含答案

这是一份湖北省通城市隽水镇南门中学2023-2024学年九年级物理第一学期期末达标测试试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．下列每组物体在通常情况下都是绝缘体的是（ ）
A．硬币、陶瓷罐B．铅笔芯、刻度尺C．玻璃棒，橡胶棒D．人体、大地
2．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的关系如图像所示，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的 （ ）
A．电压表示数不变B．电压表示数越大
C．通过传感器的电流越小D．传感器两端的电压越大
3．某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则如图乙所示的电路图中符合要求的是（ ）
A．B．C．D．
4．对如表给出的常温常压下的一些物质的密度，请根据表中数据分析下列说法中正确的是（ ）
A．固体的密度一定比液体的密度大
B．90cm3的水结成冰后，其密度变小，体积增大了10cm3
C．不同种物质组成的物体，其密度一定不同
D．质量和体积都相同的铜块和铅块，铜块一定是空心的
5．下列各图所列举的事例中，属于热传递改变物体内能的是（ ）
A． 对试管加热，管内水温升高
B． 冬天搓手，手会变暖
C． 从滑梯滑下，臀部发热
D． 迅速压下活塞，筒内气温升高

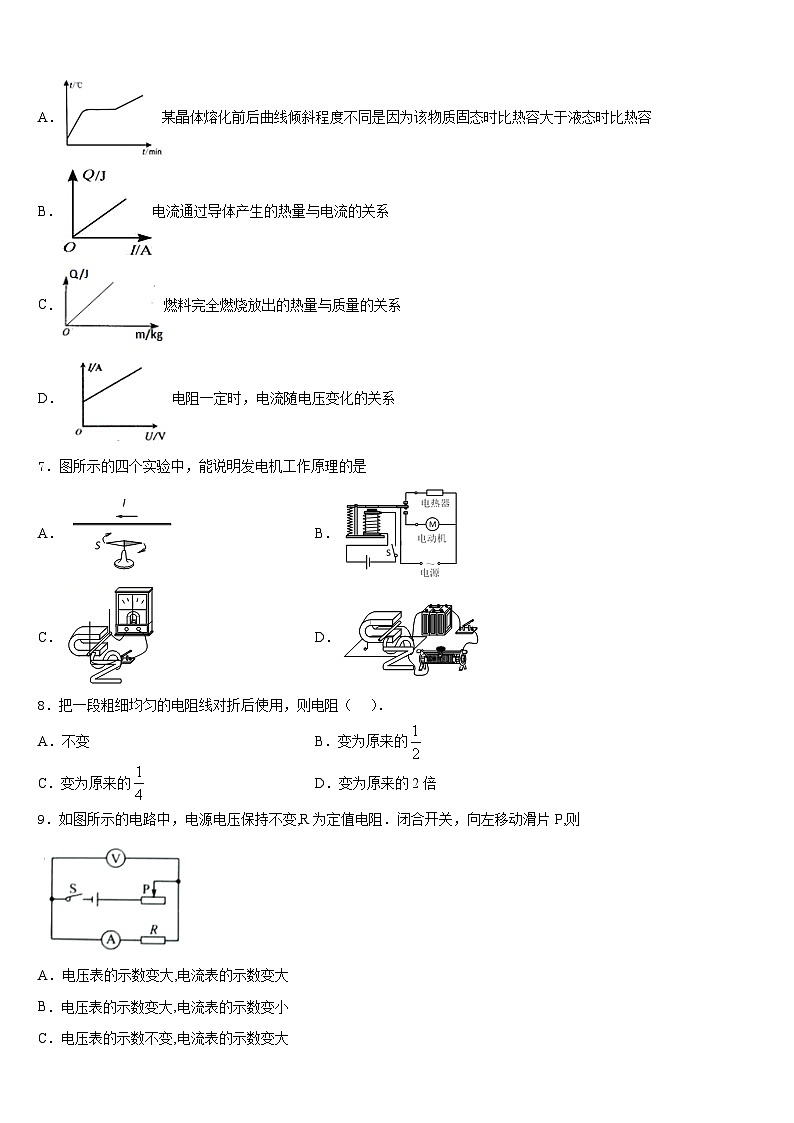

6．下列物理图像中，反映物理量之间关系正确的是（ ）
A．某晶体熔化前后曲线倾斜程度不同是因为该物质固态时比热容大于液态时比热容
B．电流通过导体产生的热量与电流的关系
C．燃料完全燃烧放出的热量与质量的关系
D．电阻一定时，电流随电压变化的关系
7．图所示的四个实验中，能说明发电机工作原理的是
A．B．
C．D．
8．把一段粗细均匀的电阻线对折后使用，则电阻（ ）．
A．不变B．变为原来的
C．变为原来的D．变为原来的2倍
9．如图所示的电路中，电源电压保持不变,R为定值电阻．闭合开关，向左移动滑片P,则
A．电压表的示数变大,电流表的示数变大
B．电压表的示数变大,电流表的示数变小
C．电压表的示数不变,电流表的示数变大
D．电压表的示数变小,电流表的示数变大
10．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变大，电压表V示数变大
B．电流表A2示数变小，电压表V示数变小
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
11．下列四个图中.能够用来说明电动机工作原理的是
A．B．
C．D．
12．通过学习内能、热机的内容，可知（ ）
A．物体运动的动能和所有分子势能的总和，叫做物体的内能
B．改变物体内能的方式有两种：做功和热传递
C．在热机的一个工作循环中，燃气做功四次
D．在做功冲程中，是机械能转化为内能
二、填空题（每题5分，共4题，20分）
13．如图甲所示，是通过小灯泡L与定值电阻R的电流和两端电压的关系图像。现将小灯泡L和定值电阻R连接在乙图所示的电路中，电源电压恒定不变，闭合开关S，在1min内电流通过定值电阻R做的功为12J，小灯泡L消耗的实际功率为额定功率的，那么电源的电压为（______）V，小灯泡L的额定功率为（______）W。
14．火箭加速升空过程中，对于火箭搭载的卫星来说，动能____，重力势能____，卫星的机械能是由火箭燃料的____能转化而来的．
15．（1）汽油机是汽车的“心脏”，汽油燃烧时将化学能转化为内能，完全燃烧0.5kg的汽油能够获得_____J的能量（汽油的热值为4.6×107J/kg）；热机一个工作循环有四个冲程．图甲表示的是_____冲程；通过热机将内能转化为机械能的叫_____冲程．热机工作时用水而不用其他液体来做冷却剂，这是因为_____．
（2）气缸外面有水套，汽车行驶时水的温度会升高，水的内能会_____（选填“增大”“减少”或“不变”）这是利用_____方式改变水的内能的．
（3）小明同学阅读了某牌号汽车发动机的说明书后，将内燃机的能量流向制成如图乙所示的图表，请根据给出的信息，计算该内燃机的效率为_____．
16．如图为某种灯泡的I﹣R关系图象，若有4只这种灯泡串联接在8V的电源上，通过灯泡的电流为______A，若把一只这种灯泡与一电阻并联在电压为7.5V的电源上，此时灯泡的电阻为______Ω，若电路中的总电流为0.8A，此时该电阻的阻值为______Ω。
三、实验题（共12分）
17．（4分）小宇同学在“探究电流与电阻的关系”实验中，器材如图甲所示，电源电压为6V，滑动变阻器上标有“50Ω 1A”字样，阻值分别为5Ω、10Ω、15Ω的定值电阻各一个，三个定值电阻的一端与公共端A端相连，方便连接。
(1)闭合开关前，应将滑动变阻器的滑片移至_____端（选填“A”或“B”）。
(2)小宇同学首先将M、N分别与A、B两端相连，闭合开关后，发现电流表无示数，电压表示数很大，则电路故障可能是_____。
(3)排除故障后，再次闭合开关，电表示数正常，调节滑片P，使电压表示数为2V，此时电流表示数如图乙所示，此时电路电流为_____A。
(4)断开开关后，将N端改接到C端，接下来应向_____（选填“左”或“右”）调节滑动变阻器滑片，目的是：_____。
(5)为了完成实验目标，实验小组准备将定值电阻更换为20Ω，但在实验室却找不到阻值为20Ω的定值电阻，经过思考，有同学提出，使用原来的实验装置，只需将M、N端分别连接_____两端也可以产生等效于20Ω的定值电阻，重复之前步骤就可以完成实验。
18．（4分）如图所示是探究通电直导线周围磁场的实验装置。
（1）小磁放置在桌面上静止时，将直导线沿___________（东西/南北/任意）方向放置在小磁针正上方，实验时效果更明显。
（2）当开关闭合时，导线下方的小磁针会发生偏转，说明___________。此时若移去小磁针，上述结论是否成立？________（是/否）。实验中小磁针的作用是______________。
（3）仅将电源正负极对调，小磁针偏转方向发生改变，这表明通电直导线周围磁场的方向与______有关。
19．（4分）在研究并联电路的电流规律时，某次实验所用的实验器材如图所示，请根据要求完成下列任务：
(1)请根据要求，以笔画线代替导线，完成电路连接（连线不得交叉）。（____）
(2)实验时，电流表A1、A2的示数如图所示，通过L1的电流为_______A；若不计实验误差，请用带箭头细线在图中标出此时电流表A3的指针位置。（____）
四、作图题（共16分）
20．（8分）根据图中两个磁极间的磁感线的方向，标出两个磁极的极性。
（___________）
21．（8分）请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡。
（______）

五、计算题（共22分）
22．（10分）小丽家新买了一台电热水器，下表是该热水器的一些技术参数。
现将水箱中装满水，通电后正常工作10min，水温从25℃上升到15℃．在此过程中，求：
(1)热水器中电热丝的电阻；
(2)水所吸收的热量[c水=1．2×103J／(kg·℃)]；
(3)热水器的效率．
23．（12分）小明在学习了电功率之后，对电路很有兴趣，他看到家里的电吹风，既能吹热风又能吹凉风，于是设计了如下电路图，小刚看了他画的电路图认为不符合实际而且具有一定的危险性，小刚认为只要把其中一个开关移到干路上，就符合实际了，请分析回答下列问题
(1)如果你是小刚应该把哪个开关移到干路上，才能符合安全要求，画出正确的电路图；
(2)请根据电吹风铭牌上提供的有关数据，计算当电吹风正常工作并且吹热风时，5分钟消耗多少电能？通过电热丝R的电流为多大？电热丝R产生的热量是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、C
4、B
5、A
6、C
7、C
8、C
9、A
10、C
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、2 3.6
14、增大（增加或变大） 增大（增加或变大） 化学
15、2.3×107 排气 做功 水的比热容较大 增大 热传递 30%
16、0.2 15 25
三、实验题（共12分）
17、B 电阻丝断了/电阻接触不良 0.4 右 保持定值电阻两端电压一定 BD
18、南北 通电导线周围存在磁场 是 显示电磁场的存在 电流方向
19、 0.3
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）21.2Ω；（2）1.2×10６J；（3）87.5％
23、 (1)；(2)1.5×105J；；1.32×105J。
物质
密度（kg·m﹣3）
物质
密度（kg·m﹣3）
纯水
1.0×103
冰（0℃）
0.9×103
煤油
0.8×103
蜡
0.9×103
酒精
0.8×103
铜
8.9×103
水银
13.6×103
铅
11.3×103
型号
FED—H50
额定电压
220V
最大水量
50kg
额定功率
2000W
