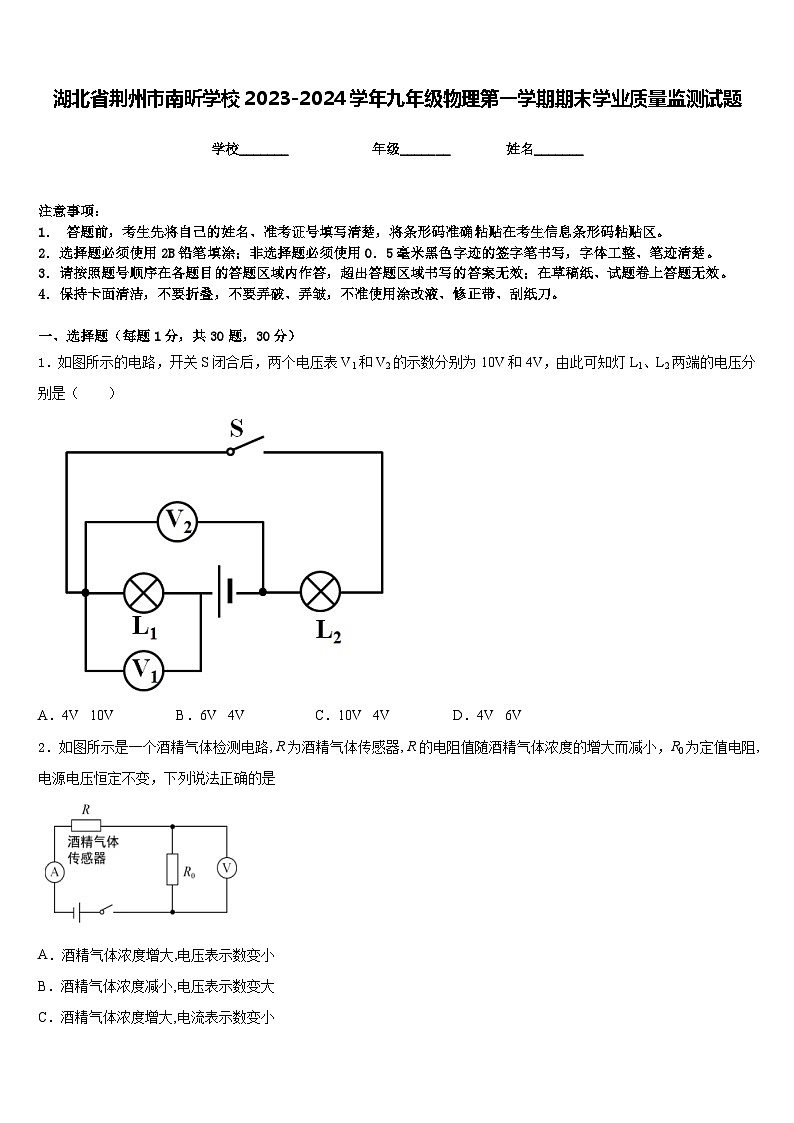

湖北省荆州市南昕学校2023-2024学年九年级物理第一学期期末学业质量监测试题含答案

这是一份湖北省荆州市南昕学校2023-2024学年九年级物理第一学期期末学业质量监测试题含答案，共10页。试卷主要包含了古语道等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为10V和4V，由此可知灯L1、L2两端的电压分别是（ ）

A．4V 10VB．6V 4VC．10V 4VD．4V 6V
2．如图所示是一个酒精气体检测电路, R为酒精气体传感器, R的电阻值随酒精气体浓度的增大而减小，R0为定值电阻,电源电压恒定不变，下列说法正确的是
A．酒精气体浓度增大,电压表示数变小
B．酒精气体浓度减小,电压表示数变大
C．酒精气体浓度增大,电流表示数变小
D．酒精气体浓度减小，电压表与电流表示数的比值不变
3．生活中能量转化的实例很多，从能量转化的角度来看，下列描述错误的是
A．燃料燃烧主要是把化学能转化为内能
B．摩擦起电时主要将机械能转化为电能
C．手机电池充电时化学能转化为电能
D．电动机带动水泵把水升到高处是把电能转化为机械能
4．小强将两个相同的气球在自己的头发上摩擦后，就可以让一个气球在另一个气球上“跳舞”（如图所示），对该现象解释正确的是（ ）
A．制作气球的橡皮膜是导体
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两个气球因带了异种电荷而相互排斥
5．将皮球从离地某一高度O点处水平抛出，球落地后又弹起。它的部分运动轨迹如图所示．下列说法正确的是
A．皮球经过同一高度A、B两点时，动能相等
B．皮球第一次反弹后到达最高点P时，动能为零
C．皮球在D点时的机械能大于在C点时的机械能
D．若将皮球表面涂黑，则在地面M点的黑色圆斑大于N点的黑色圆斑
6．把额定功率相同但额定电压不同的小灯泡L1和小灯泡L2串联后，接在同一电路中两灯泡都发光（不考虑灯丝电阻的变化）．下列说法正确的是
A．因为通过它们的电流相等，所以一样亮
B．因为额定功率相同，所以两个灯一样亮
C．若灯较亮，则的额定电压小
D．若灯较亮，则的电阻比大

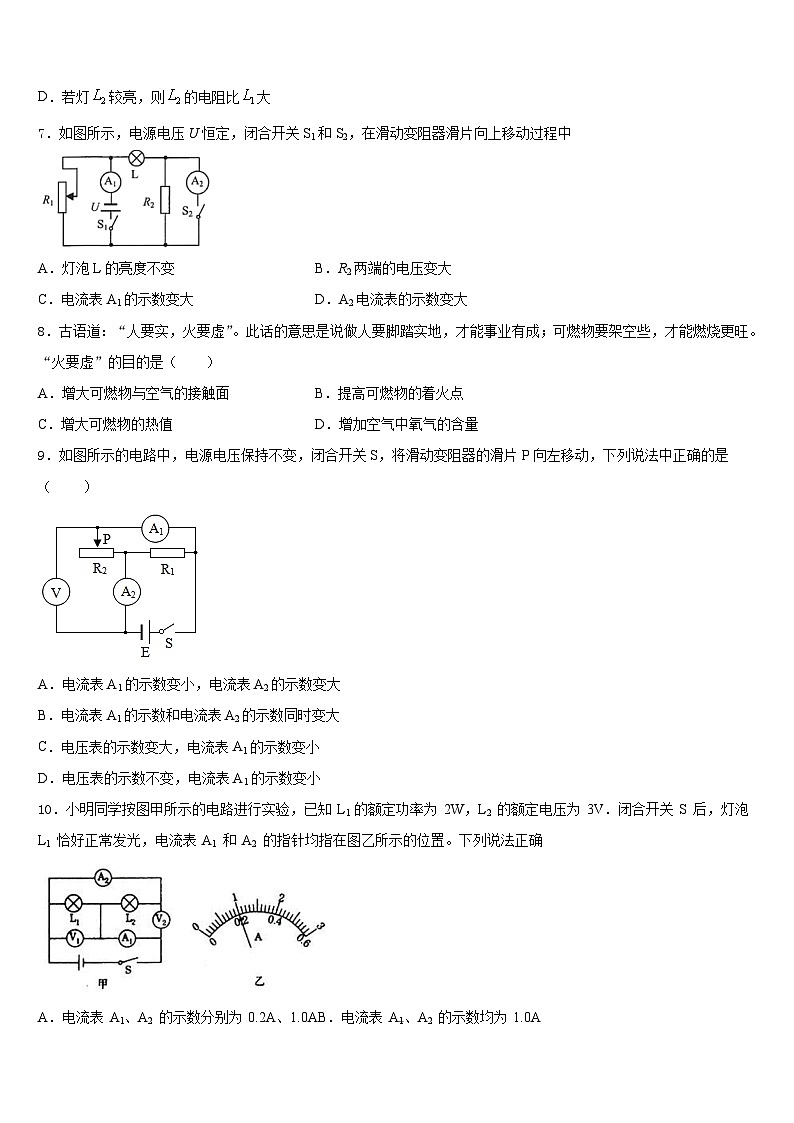

7．如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中
A．灯泡L的亮度不变B．R2两端的电压变大
C．电流表A1的示数变大D．A2电流表的示数变大
8．古语道：“人要实，火要虚”。此话的意思是说做人要脚踏实地，才能事业有成；可燃物要架空些，才能燃烧更旺。“火要虚”的目的是（ ）
A．增大可燃物与空气的接触面B．提高可燃物的着火点
C．增大可燃物的热值D．增加空气中氧气的含量
9．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A．电流表A1的示数变小，电流表A2的示数变大
B．电流表A1的示数和电流表A2的示数同时变大
C．电压表的示数变大，电流表A1的示数变小
D．电压表的示数不变，电流表A1的示数变小
10．小明同学按图甲所示的电路进行实验，已知 L1 的额定功率为 2W，L2 的额定电压为 3V．闭合开关 S 后，灯泡 L1 恰好正常发光，电流表 A1 和 A2 的指针均指在图乙所示的位置。下列说法正确
A．电流表 A1、A2 的示数分别为 0.2A、1.0AB．电流表 A1、A2 的示数均为 1.0A
C．电压表 V1、V2 的示数分别为 2.5V、3.0VD．电压表 V1、V2 的示数均为 2.5V
11．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器的方法应该是下列选项中的（ ）
A．M接A，N接D
B．M接A，N接B
C．M接B，N接C
D．M接C，N接D
12．如图所示，杠杆可绕O点转动，力F作用在杠杆一端且始终与杠杆垂直；在将杠杆缓慢地由位置A拉到位置B的过程中，力F（ ）
A．变大B．变小
C．不变D．先变大后变小
二、填空题（每题5分，共4题，20分）
13．甲、乙两灯泡中的电流与电压变化的关系如图所示．将甲、乙两灯泡串联后接在电压为______V的电源两端时，甲灯泡中通过的电流为0.5A，此时乙灯泡的电阻是______Ω。
14．小明去超市，当他站在电梯上时电梯运动较快，走下电梯后发现电梯运动会变慢，小明通过自己学习了解其电路如图所示（R是一个压敏电阻），他分析：当人走下电梯后，压敏电阻的阻值增大，则电磁铁的磁性变的______（填“强”“弱”），电动机的转速变______（填“大”或“小”）。
15．运动会上常用气球来装饰会场．如图所示，在烈日暴晒下，通过______________的方式，使气球内能________，气球内气体膨胀做功，可能导致气球胀破．
16．在如图所示的电路中，电阻R1=6Ω，R2=8Ω，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表的示数为0.4A，则此时R1两端的电压是_____V；当开关S接位置2时，电流表的示数将大于_____A且小于0.4A．
三、实验题（共12分）
17．（4分）探究“比较同种物质不同状态的吸热能力”时，同学们用酒精灯开始均匀加吸热一定质量的冰块直到完全熔化成水,加热过程中用玻璃棒不断搅拌.每隔相同的时间记录一次温度，根据实验数据绘制成温度与时间的关系图像,如图乙所示；
(1)实验中,是通过比较_________来间接反映物体吸收的热量．
(2)分析图像乙可知，对于质量相等的冰和水;若使两者升高相同的温度,则________吸收的热量较多.由此可见____________的比热容较大，
18．（4分）吴毅强同学在探究“串联电路各电压的关系”时，分别按如图甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如下表所示。

（1）吴毅强同学分析数据后发现：串联电路各部分电压之和很接近但小于总电压。这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致。为此，他重新检查实验电路，再进行了两次测量，测量数据基本没有变化。老师提示：电压表接入电路测量时本身会对电路结构有影响。请你帮他重新设计测量电路图，把它画在下边的虚线方框中。
（_______）
（2）该同学按照你设计的测量电路正确进行测量，验证了他们的猜想。但他们同时发现：“串联各部分电压是相等的”。这个结论一定成立吗？______（选填“一定”或“不一定”）。为了检验这个结论是否成立，应该______继续进行实验。
（3）根据表中数据，可以求得电压表内阻Rv与灯泡电阻RL的比值： =______。
（4）吴毅强同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构，因而也会影响各电压的测量值，但不会影响实验结论的正确性。你认为会影响实验结论的正确性吗？______（选填“会”或“不会”）。
19．（4分）小李同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为 2.5V，电阻约为 10Ω。实验室有如下器材：电压为 6V 的电源、电流表、电压表、开关各一个，规格不同的滑动变阻器两个：R1（10Ω 2A）、R2（50Ω 1.5A），导线若干。小李同学设计的电路如图甲所示，请你回答下列问题：
（1）连接电路时开关应_____，滑动变阻器的滑片 P 应置于_____端。（选填“左” 或“右”）
（2）为了完成实验，应选用的滑动变阻器是_____。（选填“R1”或“R2”）
（3）实验电路连好后，闭合开关时，小李同学发现灯泡没有发光，造成该现象的原因可能是_____。（多选，填写选项前的字母）
A．小灯泡灯丝断路 B．电流表的接线柱松动而接触不良
C．滑动变阻器接入电路的阻值过大 D．电压表选用的量程过大
（4）解决小灯泡发光的问题后，小李同学移动滑动变阻器的滑片 P，当电压表示数为2.5V 时，发现电流表示数如图乙所示，可知小灯泡的额定功率为_____W。
四、作图题（共16分）
20．（8分）如左图所示，是小强常使用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在右图中只添加导线完成开关、指示灯和插孔的正确连接。（___）
21．（8分）为使杠杆OBC在如图所示的位置平衡，请在图中作出作用在杠杆上的最小力F示意图及其力臂L1。
（_____）
五、计算题（共22分）
22．（10分）在图所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．
（1）求电阻R1两端的电压U1；
（2）求电阻R2的阻值；
（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．
23．（12分）小聪家购买了一台“太阳帆”牌太阳能热水器，他看到这款热水器的参数如下：
(1)假设太阳光的日照强度为3×106J/（m2·h）（日照强度表示每平方米面积上1h得到的太阳光的能量）。若每天接收太阳能的时间以8.4h计算，热水器能把接收到的太阳能的50%转变成水的内能。请问：正常光照下一天内该热水器能让初温为20℃的满箱水温度升高多少摄氏度？（水的比热容为c＝4.2×103J/（kg·℃），太阳能可以用符号E表示）
(2)如果换用一台标有“220V 1500W”的电热水器在额定电压下工作，把同样的一箱水加热升高相同的温度需要5h，则电热水器的加热效率多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、C
4、C
5、D
6、D
7、A
8、A
9、D
10、D
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、8 12
14、弱 小
15、热传递 增加
16、2.4 0.1
三、实验题（共12分）
17、加热时间 水 水
18、 不一定 换用两个不同功率的灯泡 12：1 不会
19、断开 右 R2 ABC 0.75
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）5伏（2）8欧（3）7欧; 5欧
23、 (1)50℃；(2)93.3%
序号
甲（U1）
乙（U2）
丙（U）
电压/V
2.4
2.4
5.0
真空管直径×长度（mm）
70×1800
规格（支管）
15
外形尺寸（mm）
1840×1597×1765
保温层（mm）
60
水箱容量（L）
120
采光面积（m2）
2.0
