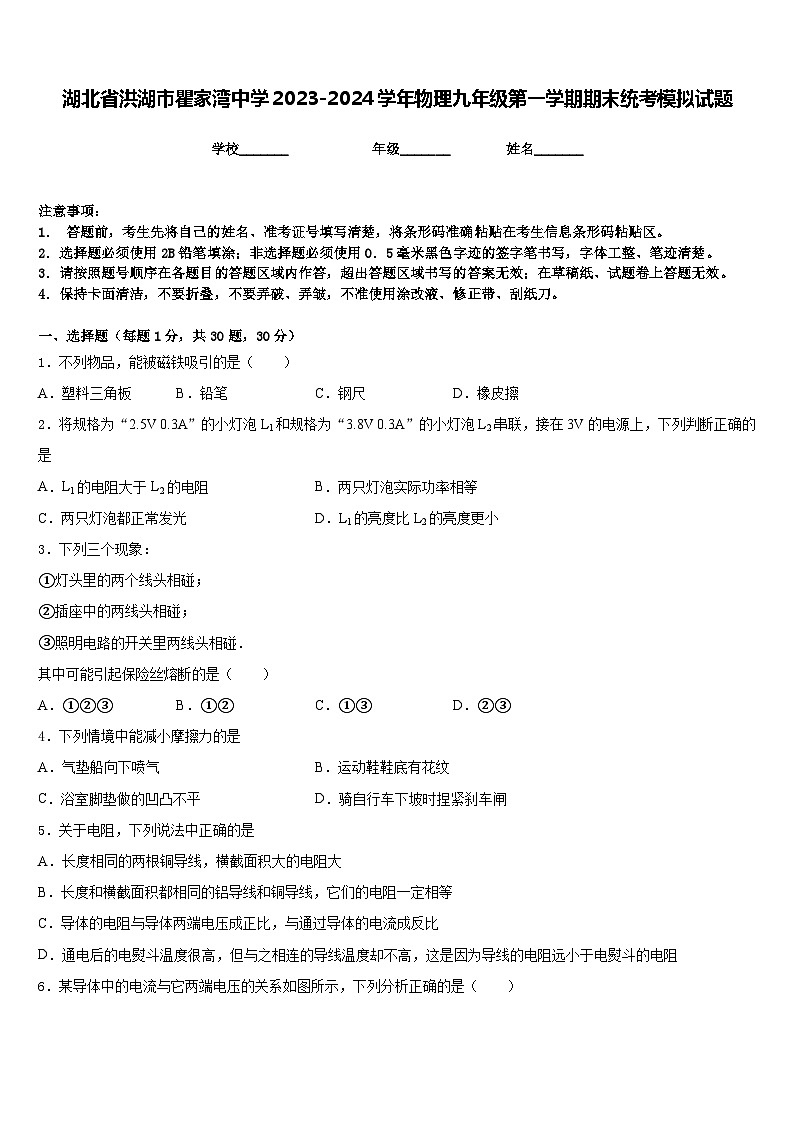

湖北省洪湖市瞿家湾中学2023-2024学年物理九年级第一学期期末统考模拟试题含答案

这是一份湖北省洪湖市瞿家湾中学2023-2024学年物理九年级第一学期期末统考模拟试题含答案，共10页。试卷主要包含了关于电阻，下列说法中正确的是，下列用电器采用串联方式连接的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．不列物品，能被磁铁吸引的是（ ）
A．塑料三角板B．铅笔C．钢尺D．橡皮擦
2．将规格为“2.5V 0.3A”的小灯泡L1和规格为“3.8V 0.3A”的小灯泡L2串联，接在3V的电源上，下列判断正确的是
A．L1的电阻大于L2的电阻B．两只灯泡实际功率相等
C．两只灯泡都正常发光D．L1的亮度比L2的亮度更小
3．下列三个现象：
①灯头里的两个线头相碰；
②插座中的两线头相碰；
③照明电路的开关里两线头相碰．
其中可能引起保险丝熔断的是（ ）
A．①②③B．①②C．①③D．②③
4．下列情境中能减小摩擦力的是
A．气垫船向下喷气B．运动鞋鞋底有花纹
C．浴室脚垫做的凹凸不平D．骑自行车下坡时捏紧刹车闸
5．关于电阻，下列说法中正确的是
A．长度相同的两根铜导线，横截面积大的电阻大
B．长度和横截面积都相同的铝导线和铜导线，它们的电阻一定相等
C．导体的电阻与导体两端电压成正比，与通过导体的电流成反比
D．通电后的电熨斗温度很高，但与之相连的导线温度却不高，这是因为导线的电阻远小于电熨斗的电阻

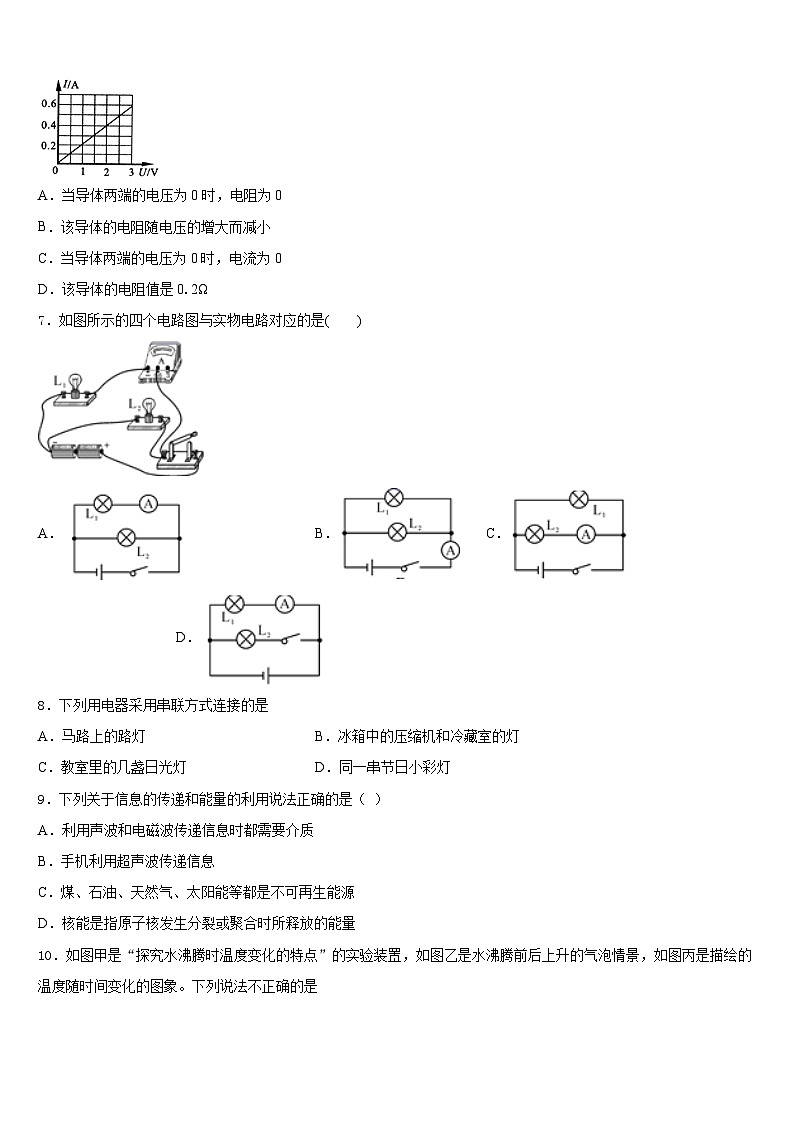

6．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．该导体的电阻值是0.2Ω
7．如图所示的四个电路图与实物电路对应的是( )
A．B．C．D．
8．下列用电器采用串联方式连接的是
A．马路上的路灯B．冰箱中的压缩机和冷藏室的灯
C．教室里的几盏日光灯D．同一串节日小彩灯
9．下列关于信息的传递和能量的利用说法正确的是（ ）
A．利用声波和电磁波传递信息时都需要介质
B．手机利用超声波传递信息
C．煤、石油、天然气、太阳能等都是不可再生能源
D．核能是指原子核发生分裂或聚合时所释放的能量

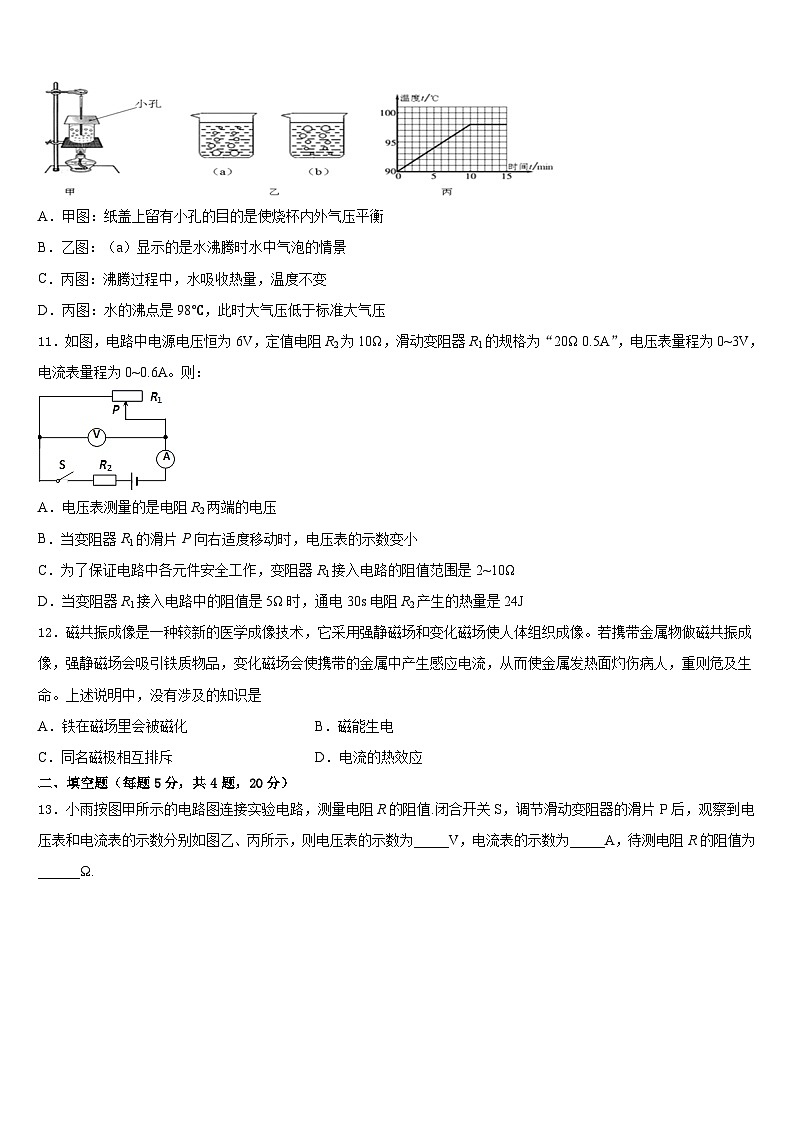

10．如图甲是“探究水沸腾时温度变化的特点”的实验装置，如图乙是水沸腾前后上升的气泡情景，如图丙是描绘的温度随时间变化的图象。下列说法不正确的是
A．甲图：纸盖上留有小孔的目的是使烧杯内外气压平衡
B．乙图：（a）显示的是水沸腾时水中气泡的情景
C．丙图：沸腾过程中，水吸收热量，温度不变
D．丙图：水的沸点是98℃，此时大气压低于标准大气压
11．如图，电路中电源电压恒为6V，定值电阻R2为10Ω，滑动变阻器R1的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。则：
A．电压表测量的是电阻R2两端的电压
B．当变阻器R1的滑片P向右适度移动时，电压表的示数变小
C．为了保证电路中各元件安全工作，变阻器R1接入电路的阻值范围是2~10Ω
D．当变阻器R1接入电路中的阻值是5Ω时，通电30s电阻R2产生的热量是24J
12．磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热面灼伤病人，重则危及生命。上述说明中，没有涉及的知识是
A．铁在磁场里会被磁化B．磁能生电
C．同名磁极相互排斥D．电流的热效应
二、填空题（每题5分，共4题，20分）
13．小雨按图甲所示的电路图连接实验电路，测量电阻R的阻值.闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为_____V，电流表的示数为_____A，待测电阻R的阻值为______Ω.
14．现在有“6V 3W”的L1和“12V 3W”的L2两只小灯泡串联后接在电路中使用时，通过两灯的电流之比I1：I2＝_____，两灯消耗的实际功率之比P1：P2＝_____，为了使电路能安全使用，电路两端允许加的最大电压为_____V。
15．如图冬天人们常用的电热暖手宝来取暖，暖手宝内部通常采用水，这是利用水的______大的属性使保暖时间更长；为了使用更加安全，它的内部采用了双重温控保护开关，当温度达到一定值时，自动断开，两个温控开关是______（选填“串联”或“并联”）起来使用的。
16．如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，则灯泡L2两端的电压为_____V，流过灯泡L1与L2的电流之比为_______，灯泡L1与L2的电功率之比为______。
三、实验题（共12分）
17．（4分）小欣利用实验探究“电流跟电阻的关系”。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；
（_________）
（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是________；
A．电阻处短路 B．电阻处断路 C．滑动变阻器处断路
（3）排除故障后进行实验。实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：电压一定时___________；
（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为________V不变，应将滑动变阻器的滑片P向________（选填“A”或“B”）移动，记录此时各表的示数。
18．（4分）中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．
（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．
①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；
（____）
②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；
③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；
④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；
（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．
①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；
②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W．
（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R0（最大阻值用R0表示），他设计如图丁所示电路，测出了额定电压为U0=2.5V的灯泡的额定功率，请补全下列步骤．
①闭合开关，先调节滑动变阻器__（选填“R0”或“R”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．
②接着_________________________，读出这时电压表的示数为U；
③小灯光的额定功率表达式P=____________（用字母表示）．
19．（4分）在“探究影响电流热效应的因素”的活动中，同学们根据对电暖器的观察猜想到电流通过电热器产生的热量可能与电流的大小、导体的电阻及通电时间有关．下面是同学们为验证猜测而进行的探究，请你帮他们完成相关的内容．
（1）设计实验：如图甲所示，将一段电阻丝浸没在一定质量的煤油中，通电时，煤油的温度会升高．因此，可以将电阻丝产生热量的多少转换为液体温度的_____来反映；
（2）进行实验：①将如图所示的装置按图（乙）接入电路，闭合开关，观测在一定时间内液体温度的变化．②保持_____不变，调节滑动变阻器，改变通过电阻丝的电流，进行多次实验；此过程是为了验证电流通过电阻丝产生的热量与_____的关系；③保持通过电阻丝的电流不变，改变通电时间，观测液体温度的变化；④如图（丙）所示，将两段阻值_____（相等/不等）的电阻丝分别装在两个相同装置中，将它们串联接入电路中，是为了控制_____相等，通电一段时间，观测两个装置中液体温度的变化．
（3）若要用图（丙）的装置探究水和煤油吸热升温的不同，需要对其中一个容器进行两点改变，一是将煤油换成水，水的_____（质量/体积）和温度与另一容器中液体相同；二是将电阻丝调换为_____．
四、作图题（共16分）
20．（8分）如图电路中，电流表测量的是通过_____的电流。请在方框中画出这个电路的电路图
（_____）
21．（8分）如图所示，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）. 请在图中标出电源的“＋”、“—”极，并画出螺线管的绕法（至少三圈）.
（_____）
五、计算题（共22分）
22．（10分）多功能养生壶具有精细烹饪、营养量化等功能,深受市场认可和欢迎。图是某品牌养生壶简化电路图。(ρ水=1×103kg/m3，C水=4.2×103J/(kg⋅℃)，g=10N/kg)求

(1)R1的阻值；
(2)在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
(3)一天，小宇断开家中其他用电器，只接通养生壶且处于高温档状态，发现家中标有“220 V 10(20 A)；3 000 r/kW·h”的电能表6 min内转了300圈，求此时的实际养生壶高温档功率是多少？
23．（12分）实验中，对于一些阻值很小的电阻，用伏安法直接测较困难，可以采用两个电流表来测量，如图所示，这是一种测量小电阻的方法。
电流表内部有电阻，当通过电流时，也遵循欧姆定律。已知电流表A1的内阻0.1Ω，通过的电流0.2A，电流表A2的内阻为1Ω，通过的电流0.04A。
（1）电流表A2两端的电压为_____。
（2）待测电阻Rx的阻值为_____。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、B
4、A
5、D
6、C
7、A
8、D
9、D
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、2 0.5 4
14、1:1 1:4 15
15、比热容 串联
16、1； 1：1； 2：1。
三、实验题（共12分）
17、 B 导体中的电流跟导体的电阻成反比 2.5 A
18、 电压 调节滑动变阻器的滑片P处于最大阻值处 电流与电阻成反比 断路 小 0.75 R0 左 2.5V 调节变阻器R0的滑片到最右端 2.5V×
19、变化 电阻和时间 电流 不等 电流和时间 质量 与另一装置中电阻相等的电阻丝
四、作图题（共16分）
20、L1
21、
五、计算题（共22分）
22、 (1)88Ω
(2)420s
(3)1000W
23、0.04V 0.1Ω
项目
参数
电源电压(V)
220
低温档功率(W)
275
中温档功率(W)
550
高温档功率(W)
1100
容积(L)
1
