湖北省广水市2023-2024学年九年级物理第一学期期末监测试题含答案

这是一份湖北省广水市2023-2024学年九年级物理第一学期期末监测试题含答案，共15页。试卷主要包含了关于电，下列说法中正确的是，下列关于电学知识说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（ ）
A．B．
C．D．
2．刚装修过的房间会闻到很重的油漆味，这现象表明了（ ）
A．分子由原子构成B．分子间有空隙
C．分子在永不停息地运动D．分子间有阻力
3．在如图所示的电路中，电源两端电压恒定不变，闭合开关S，在滑动变阻器的滑片由b向a移动的过程中，电压表的示数、小灯泡L的亮度分别会怎样变化
A．变小、不变B．变小、变暗C．变大、变亮D．变大、不变
4．关于电，下列说法中正确的是（ ）
A．摩擦起电的实质就是创造了电荷B．只要电荷运动，就会形成电流
C．串联电路中的各部分电压一定不会相等D．若导体中有电流通过，则导体两端一定有电压

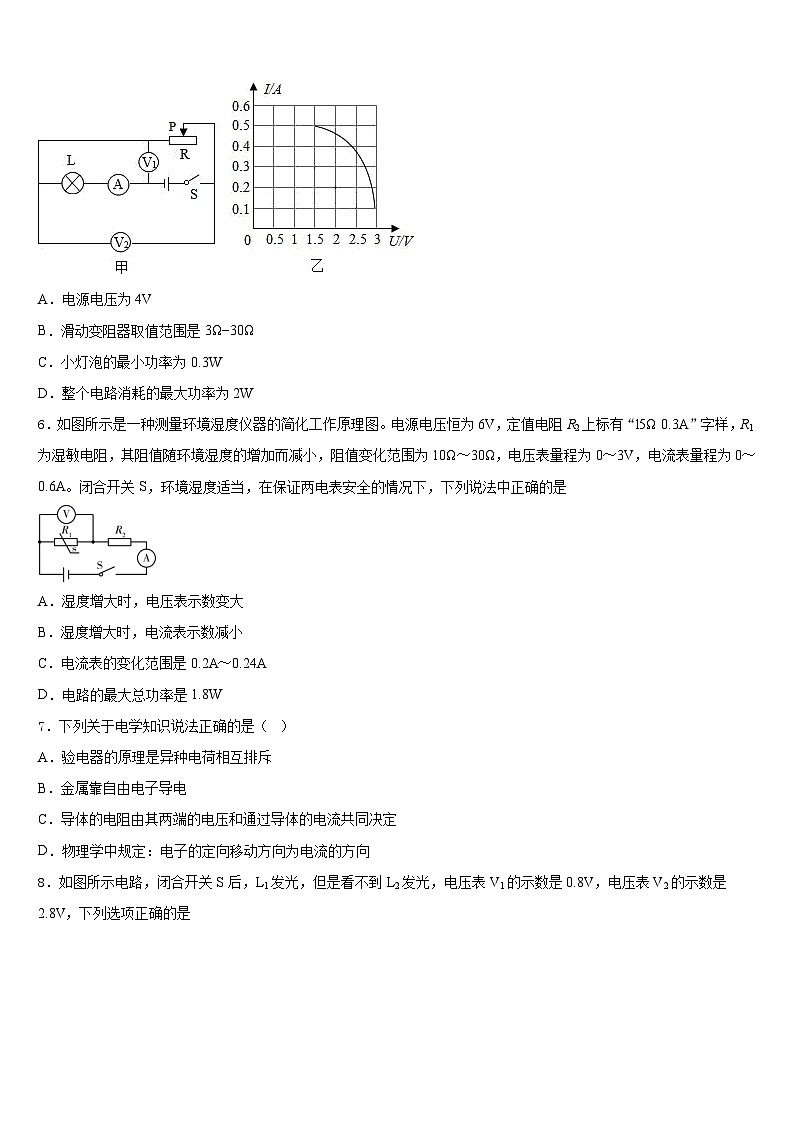

5．如图甲所示电路，电源电压保持不变。电流表A的量程为0−0.6A，电压表V1、V2的量程均为0−3V，滑动变阻器R的规格为“50Ω2A”。滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法不正确的是( )
A．电源电压为4V
B．滑动变阻器取值范围是3Ω−30Ω
C．小灯泡的最小功率为0.3W
D．整个电路消耗的最大功率为2W
6．如图所示是一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R2上标有“l5Ω 0.3A”字样，R1为湿敏电阻，其阻值随环境湿度的增加而减小，阻值变化范围为10Ω～30Ω，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，环境湿度适当，在保证两电表安全的情况下，下列说法中正确的是
A．湿度增大时，电压表示数变大
B．湿度增大时，电流表示数减小
C．电流表的变化范围是0.2A～0.24A
D．电路的最大总功率是1.8W
7．下列关于电学知识说法正确的是（ ）
A．验电器的原理是异种电荷相互排斥
B．金属靠自由电子导电
C．导体的电阻由其两端的电压和通过导体的电流共同决定
D．物理学中规定：电子的定向移动方向为电流的方向
8．如图所示电路，闭合开关S后，L1发光，但是看不到L2发光，电压表V1的示数是0.8V，电压表V2的示数是2.8V，下列选项正确的是
A．L2处发生断路
B．流经L1的电流比流经L2的大
C．L1的电阻比L2的小
D．L1的实际功率比L2的大
9．为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起导线电阻偏大，工作时发热量高甚至烧坏．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是
A．电线的长度B．电线的横截面积
C．电线的材料D．电线的温度
10．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b滑动时，以下说法正确的是（ ）
A．电压表V的示数不变，电流表A1的示数变小，A2的示数变大
B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小
C．电压表V的示数变大，电流表A1的示数不变，A2的示数不变
D．电压表V的示数不变，电流表A1的示数变小，A2的示数不变
11．如图所示，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关S1、S2，电压表示数为6V；断开S2后，电压表示数为2V，则R2的阻值和电源电压分别是
A．10Ω 8VB．20Ω 6VC．20Ω 8VD．10Ω 6V
12．电动自行车的左转向灯前、后各有一盏（右转向灯亦是），它们受同一开关控制，且其中某一灯损坏时，另一灯还可以工作。如图所示的电路图中，能反映电动自行车左转向灯连接情况的是 （ ）
A．
B．
C．
D．
13．电动车为人们的出行提供了方便，但违规改造、非正常使用和内部故障都可能引起自燃，下列情况不可能引起自燃的是 （ ）
A．换用高电压蓄电池B．电源开关断路
C．充电时电流过大D．线路连接处接触不良
14．根据你的生活经验判断，下列数据中最接近生活实际的是
A．一节新干电池的电压为15V
B．家用节能台灯正常工作时的电流约为0.1A
C．液晶电视机的额定功率约为2000w
D．家里电饭锅正常工作半小时耗电约10kW．h
15．如图，电源电压不变，R 是定值电阻。将一个“6 V 2 W”的小灯泡接在a、b 两点间，灯恰能正常发光：若换一个“6 V 3 W”的小灯泡接在 a、b 两点间，则
A．电阻 R 两端的电压保持不变B．小灯泡消耗的电功率等于 3 W
C．小灯泡消耗的电功率大于 3 WD．相同时间电阻 R 消耗的电能增大
16．小明利用光敏电阻受到光照时电阻变小的特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列调节能使控制电路达到要求的是（ ）
A．抽出电磁铁中的铁芯
B．增加电磁铁线圈的匝数
C．滑动变阻器滑片P向右移动
D．减少控制电路电源电压
17．纯电动汽车在正常行使时，其能量的转化情况与下列哪幅图相同（ ）
A．动圈式话简B．奥斯特实验
C．磁场对通电导体的作用D．电磁感应现象
18．我国西晋学者张华在《博物志》中写道“今人梳头、脱着衣时，有随梳、解结有光者，亦有咤声”，句中所描述的物理现象属于（ ）
A．升华B．做功改变内能
C．摩擦生热D．摩擦起电
19．已知：R1＜R2， 将图中的四种不同接法接到同一电源的两极间，电路中的电流最大的（ ）
A． B． C． D．
20．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是
A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路
21．在给手机电池充电时，消耗的电能主要转化为
A．光能B．内能C．机械能D．化学能
22．如图所示的电路，电源电压为且保持不变，当开关闭合时，灯泡、均正常发光，电压表示数为，则灯泡两端的电压为（ ）
A．B．
C．D．
23．如图所示是探究“电流产生热量的多少与什么因素有关”的实验装置。烧瓶内装有质量和初温均相同的煤油，且R甲小于R乙。下列分析合理的是（ ）
A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．烧瓶内的液体选用煤油而不是水，是因为煤油不善于导电
C．闭合开关后，加热相同的时间，乙装置中温度计的示数上升得比甲装置低
D．闭合开关后，加热相同的时间，要使乙装置中温度计的示数上升得更高，应将滑动变阻器滑片P向左移动
24．汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用汽油机作为发动机，如下图是四冲程汽油机的工作循环示意图，其中压缩冲程是（ ）
A．B．C．D．
25．抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（ ）
A．B．
C．D．
26．如图所示的四个电路中，电源电压和电阻R的阻值已知，根据电压表或电流表的示数，不能测出小灯泡电阻的电路图是(假设小灯泡都在安全状态下工作) ( )
A．B．
C．D．
27．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，在保证电路安全的情况下，下列说法正确的是（ ）
A．电流表示数变化范围为0～0.5A
B．电压表示数变化范围为0～3V
C．滑动变阻器连入电路的阻值在10Ω～20Ω范围内变化
D．电路的总功率在1.8W～3W范围内变化
28．如图,一个小球在地面上弹跳,下列分析错误是
A．小球从A处到B处重力势能增大
B．小球从B处到C处动能增大
C．小球在B处比D处重力势能大
D．小球在A、C、E三处机械能总量相等
29．如右图所示电路中，电源电压为4.5V，L1、L2是小灯泡。当开关S闭合时，电压表的示数为1.5V，则此时
A．L2两端的电压为1.5V
B．L1两端的电压为3V
C．L1与L2的灯丝电阻之比为1:2
D．通过L1与L2的电流之比为1:2
30．如图所示，开关闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现，，。则电路故障可能是（ ）
A．灯断路B．滑动变阻器短路
C．开关断路D．灯短路或滑动变阻器断路
二、填空题（每空1分，共10题，20分）
31．小明家电能表上标有“220V 10（30）A 1500r/(kW·h)”等字样。一天他测得供电电压正常，观察到家中的用电器都工作时，2min内电能表的转盘转过300转，用电器消耗的电能是_________J，他家用电器的总功率是_________W。夏日来临，他家又买了台功率是300W的冰箱，从电能表使用的角度考虑，他家电路_________（填“允许”或“不允许”）安裝这台冰箱；带有金属外壳的电冰箱应该使用三脚插头，是为了使用时让金属外壳与_________相连。
32．在探究“通电螺线管的外部磁场”的实验中，小明在螺线管周围摆放了一些小磁针。通电后小磁针静止时的分布如图所示，由此可看出通电螺线管外部的磁场与_____的磁场相似。小明改变通电螺线管中的电流方向，发现小磁针指向转动180°，南北极发生了对调，由此可知：通电螺线管外部的磁场方向与螺线管中_____方向有关。
33．小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据网络搜索到的如图所示电路(R是一个压敏电阻)分析:当人站在电梯上，压敏电阻的阻值_______(选填“增大”或“减小”)，电磁铁的磁性变强，衔铁与触点_____(选填“1”或“2”)接触.
34．如图所示电能表，读数是________；允许通过的最大电流是_______A；若某用电器接在电能表所在电路工作，1min铝盘转了40转，则用电器的功率是_________W．
35．如图所示，电源电压恒为12V，闭合开关S，当滑动变阻器的阻值为10Ω时，电压表的示数为10V，此时电动机正常工作，则滑动变阻器消耗的功率是_____W；若电动机内部线圈的电阻为2Ω，则通电10min电流通过电动机内部线圈产生的热量是______J。
36．如图所示为某反恐小组正在拆除的定时爆炸装置的电路图，为使爆炸装置停止工作，应剪断导线___(a/b)．拆除前起爆器上_____（有／没有）电流通过，拆除后起爆器上______（有／没有）电流通过．
37．如图所示电路，当开关闭合，变阻器的滑片向右移动时，铁芯对地面的压强_____（ 选填"增大"、“减小”或“不变"）;保持滑片位置不变，把电源的正、负极对调，则铁芯对地面的压强_____（选填“增大”、“减小"或“不变"）。
38．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是_____V，电阻R2的阻值是_____Ω，电阻R2的I﹣U图象是丙图中的_____（填“a”或“b”），R1前后消耗的电功率差为_____W．
39．小林利用两根阻值分别为R1、R2（R1＞R2）的电阻丝制作一个在家庭使用的电热器．他设计了下列3种方案，甲：两根电阻丝并联；乙：两根电阻丝串联；丙：单独用电阻为R1的电阻丝；．那么，分别使用这3种电热器烧开同一壶水所用时间的由多到少排序为_____（将t甲，t乙、t丙、按照要求排序）
40．如图所示是一种自动测定油箱内油面高度的装置。 R是滑动变阻器，它的金属片是杠杆的一端。从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。若图中电源电压为24V，电流表的量程为0- 0.6A，滑动变阻器的最大值为60Ω，为了保证电流表不超量程，保护电阻R'的最小阻值应是_______Ω，如果油量表由电压表改装，在油量减少时，电压表示数也减少，电压表应该接在________两端。
三、实验题（每空1分，共2题，15分）
41．某组同学在探究“并联电路中干路电流与各支路电流的关系”实验中，可以选用的实验器材有：电源、阻值分别为5Ω、10Ω和15Ω的定值电阻、滑动变阻器、开关各一个；电流表、导线若干。
（1）如图甲，该组同学选用两个电阻组成并联电路，电流表选用大量程分别接入A、B、C三点，“试触”后发现A点和B点电流均小于0.6A，C点电流大于0.6A，则量程的选择合理的是___。
A．用大量程测A、B、C三点的电流
B．用小量程测A、B、C三点的电流
C．用小量程测A、B点的电流，用大量程测C点的电流
（2）确定好量程，把电流表接入图甲C处，闭合开关后，电流表的指针来回摆动。故障的原因可能是__________。
A．电流表被烧坏 B．某段导线断开
C．某电阻被短路 D．某接线柱处接触不良
（3）①该组同学计划做三次实验，三次实验的目的是______________。
②有甲、乙两种实验方案。
甲方案：如图甲，选取规格不同的三个电阻做实验。
乙方案：如图乙，任意选取两个电阻，利用滑动变阻器改变电流做实验。
选择__________方案更好。
（4）该组同学顺利完成了第一次实验。第二次实验已经测出A、B两点的电流，在测量C点电流时发现电流表损坏了，要完成实验，应该怎么办______？
42．在“测量电阻“的实验中，设计了如图所示的电路图。
（1）按图所示电路连接器材时,开关要处于___（选填“断开”或“闭合”）状态,滑动变阻器的滑片P应该滑到最___（选填“左端”或“右端”）。
（2）闭合开关,将滑片P缓慢向右移动,电压表的示数将___（选填“增大”或“减小”）。
（3）某次测量时，电压表的示数为1.5V，电流表的示数如图所示，根据欧姆定律求出此时这个电阻R的阻值为___欧。
四、计算题（每题10分，共2题，20分）
43．如图所示的电路中，电流表使用的量程为0~0.6A，电压表使用的量程为0~15V。定值电阻R=10，开关S闭合，将滑片P从最右端B点移至滑动变阻器的中点时，电压表示数为3V，电流表示数变化了0.12A。求
(1)滑片P在中点时，通过电阻R的电流；
(2)滑片P在最右端B点时，电流表的示数；
(3)电源电压；
(4)为保证电表安全，滑动变阻器接入电路中阻值的取值范围。
44．热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变。图甲中，电流表允许通过的最大电流为0.02A，滑动变阻器R的铭牌上标有“200Ω 0.3A”字样，Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，闭合开关S，求：
(1)当环境温度为10℃、调节滑P使滑动变阻器接入电路的电阻为100Ω时，电路中电流为0.01A，求电源电压和Rt通电100s产生的热量Q。
(2)若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的阻值变化范围。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、C
3、A
4、D
5、C
6、C
7、B
8、D
9、B
10、D
11、B
12、D
13、B
14、B
15、D
16、B
17、C
18、D
19、C
20、A
21、D
22、C
23、D
24、B
25、A
26、C
27、D
28、D
29、C
30、D
二、填空题（每空1分，共10题，20分）
31、7.2×105 6000 允许 大地或地线
32、条形磁体 电流
33、减小 2
34、2818.7 20 800
35、0.4 48
36、a 没有 没有
37、增大 增大
38、6 20 a 3.2
39、．
40、40 R′
三、实验题（每空1分，共2题，15分）
41、C D 寻找并联电路中干路电流与各支路电流之间关系的普遍规律 甲 换用一个完好的电流表选用大量程继续使用
42、断开 左端 变大 5
四、计算题（每题10分，共2题，20分）
43、 (1) 0.3A；(2) 0.18A；(3) 9V；(4)5Ω～40Ω
44、 (1)电源电压为6V，Rt通电100s产生的热量为5J；(2)滑动变阻器的阻值变化范围为100Ω~200Ω
