浙江省杭州市萧山区城厢片五校2023-2024学年九上物理期末经典模拟试题含答案

这是一份浙江省杭州市萧山区城厢片五校2023-2024学年九上物理期末经典模拟试题含答案，共8页。试卷主要包含了下列有关电和磁的说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为1.5A，此时，电阻R1和R2消耗的功率之比是（ ）
A．1：1B．2：1C．3：1D．1：2
2．在“探究通过导体的电流与电压的关系”实验中，用定值电阻进行实验，得到I﹣U图象如下图所示，则正确的是
A．B．C．D．
3．使用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的( )
A．长度B．横截面积
C．材料D．温度
4．如图所示，用与丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。下列说法正确是（ ）

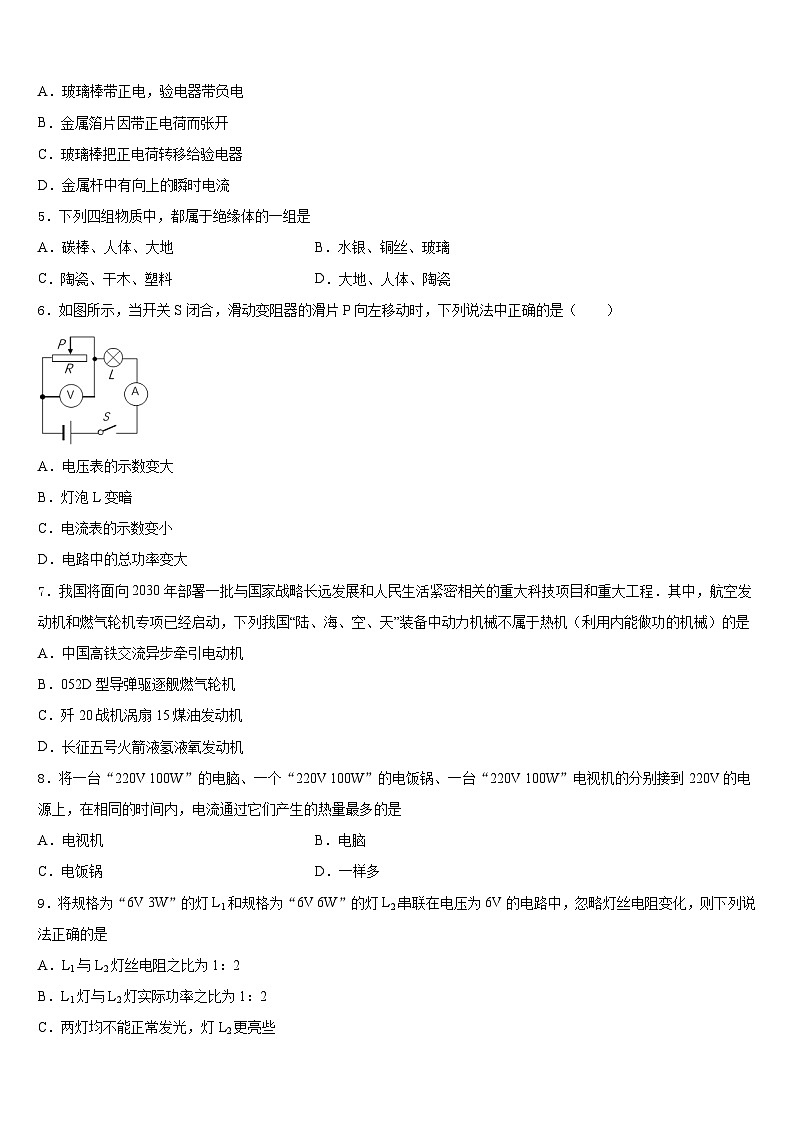

A．玻璃棒带正电，验电器带负电
B．金属箔片因带正电荷而张开
C．玻璃棒把正电荷转移给验电器
D．金属杆中有向上的瞬时电流
5．下列四组物质中，都属于绝缘体的一组是
A．碳棒、人体、大地B．水银、铜丝、玻璃
C．陶瓷、干木、塑料D．大地、人体、陶瓷
6．如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（ ）
A．电压表的示数变大
B．灯泡L变暗
C．电流表的示数变小
D．电路中的总功率变大
7．我国将面向2030年部署一批与国家战略长远发展和人民生活紧密相关的重大科技项目和重大工程．其中，航空发动机和燃气轮机专项已经启动，下列我国“陆、海、空、天”装备中动力机械不属于热机（利用内能做功的机械）的是
A．中国高铁交流异步牵引电动机
B．052D型导弹驱逐舰燃气轮机
C．歼20战机涡扇15煤油发动机
D．长征五号火箭液氢液氧发动机
8．将一台“220V 100W”的电脑、一个“220V 100W”的电饭锅、一台“220V 100W”电视机的分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是
A．电视机B．电脑
C．电饭锅D．一样多
9．将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化，则下列说法正确的是
A．L1与L2灯丝电阻之比为1：2
B．L1灯与L2灯实际功率之比为1：2
C．两灯均不能正常发光，灯L2更亮些
D．两灯消耗的总功率为2W

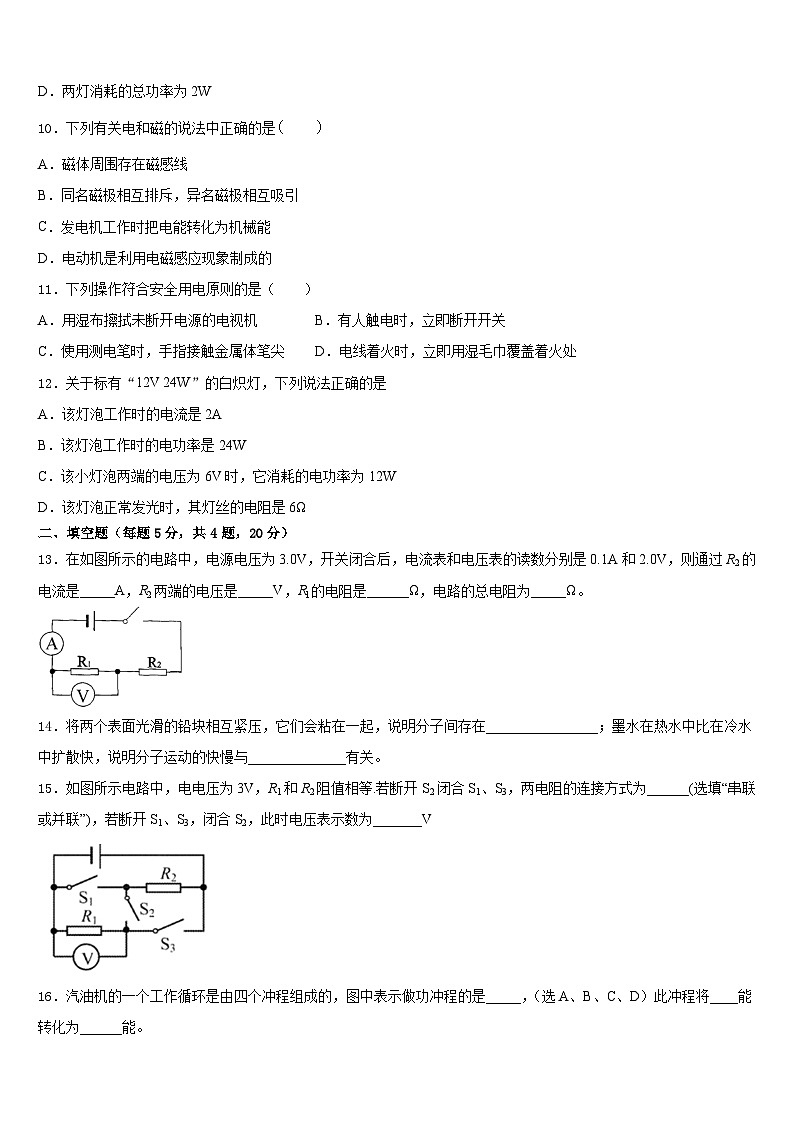

10．下列有关电和磁的说法中正确的是
A．磁体周围存在磁感线
B．同名磁极相互排斥，异名磁极相互吸引
C．发电机工作时把电能转化为机械能
D．电动机是利用电磁感应现象制成的
11．下列操作符合安全用电原则的是（ ）
A．用湿布擦拭未断开电源的电视机B．有人触电时，立即断开开关
C．使用测电笔时，手指接触金属体笔尖D．电线着火时，立即用湿毛巾覆盖着火处
12．关于标有“12V 24W”的白炽灯，下列说法正确的是
A．该灯泡工作时的电流是2A
B．该灯泡工作时的电功率是24W
C．该小灯泡两端的电压为6V时，它消耗的电功率为12W
D．该灯泡正常发光时，其灯丝的电阻是6Ω
二、填空题（每题5分，共4题，20分）
13．在如图所示的电路中，电源电压为3.0V，开关闭合后，电流表和电压表的读数分别是0.1A和2.0V，则通过R2的电流是_____A，R2两端的电压是_____V，Rl的电阻是______Ω，电路的总电阻为_____Ω。
14．将两个表面光滑的铅块相互紧压，它们会粘在一起，说明分子间存在________________；墨水在热水中比在冷水中扩散快，说明分子运动的快慢与______________有关。
15．如图所示电路中，电电压为3V，R1和R2阻值相等.若断开S2闭合S1、S3，两电阻的连接方式为______(选填“串联或并联”)，若断开S1、S3，闭合S2，此时电压表示数为_______V
16．汽油机的一个工作循环是由四个冲程组成的，图中表示做功冲程的是_____，（选A、B、C、D）此冲程将____能转化为______能。
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”的实验中，电源电压为3V，灯泡额定电压为2.5V。
(1)请根据图甲，将图乙所示的实物电路用笔画线连接完整。
（______）
(2)移动滑片P，当电压表的示数为1.5V时，电流表的示数如图丙所示，其示数为_____A，小灯泡此时的电功率为_____W；要测量小灯泡的额定功率，需将滑片P向_____（选填“A”或“B”）端移动，直到电压表的示数为2.5V；
(3)实验结束后，整理数据时发现，小灯泡的电阻发生了变化，原因是_____。
18．（4分）在探究“电流通过导体产生的热量与哪些因素有关”的实验中，利用如图所示的甲乙两套装置进行实验，其中“探究电流产生的热量与电阻大小是否有关”的实验装置是图_________（选填“甲”或“乙”），实验中应控制的变量是通电时间和_______。实验中是根据_______判断电流流过导体放出热量的多少。
19．（4分）为了探究“电流产生的热量与电阻大小是否有关”，同学们设计了如图所示的实验电路：两个烧瓶A、B中盛有质量、初温相等的煤油，RA与RB是阻值不同的电热丝。
（1）RA与RB采用串联的连接方式，其目的是为了控制_____相等。
（2）为了比较RA与RB阻值的大小，小明同学用电压表分别测出RA与RB两端电压大小，发现UA＜UB，则RA_____RB（选填“＞”、“＜”或“＝”）；
（3）在相同时间内，通过观察煤油温度升高的多少来比较电流产生热量的多少，这是运用了_____（选填“控制变量”、“转换”或“类比”）法；为了升温较快，实验液体选用煤油而不选用水，主要是因为水的_____较大，实验效果不明显。
（4）小华同学想把装置改成探究物质吸热能力的实验装置，则他应将烧瓶A中煤油换成与其_____（选填“质量”或“体积”）相等的水，并将两烧瓶中的电热丝换成阻值相同的电热丝。
四、作图题（共16分）
20．（8分）如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉．
（______）
21．（8分）试根据如图所示的电池极性和螺线管的N，S极，画出螺线管的绕法。
（______）
五、计算题（共22分）
22．（10分）小华组装了一台直流电动机模型，他将电动机模型接入如图（a）所示的电路中，已知电源电压U=3V，并保持不变，电动机内部线圈电阻R=2Ω，接通电路后，电动机正常转动，电流表读数I=0.5A，已知电动机正常工作时的能量转化关系如图（b）所示，摩擦不计，求：
(1)电动机正常转动1min消耗的电能W和线圈产生的热量Q；
(2)电动机输出的机械功率P；
(3)电动机转换成机械能的效率η（百分数后保留一位小数）。
23．（12分）小星家的太阳能热水器，水箱容积是200L.小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为45℃.求（不考虑热量损失）：
（1）水箱中水的质量和水吸收的热量.
（2）如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40%，求至少需要燃烧多少煤气？（q煤气=4.2×l07J/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、A
4、B
5、C
6、D
7、A
8、C
9、D
10、B
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、0.1 1.0 20 30
14、引力 温度
15、并联 1.5
16、B 内 机械
三、实验题（共12分）
17、 0.24 0.36 A 灯的电阻随温度的变化而变化
18、甲 通电电流大小 U形管液面的高度差
19、电流和通电时间 ＜ 转换 比热容 质量
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 90J； 30J；(2) 1W； (3) 66.7%
23、 (1)200kg 2.1J (2)1.25kg
