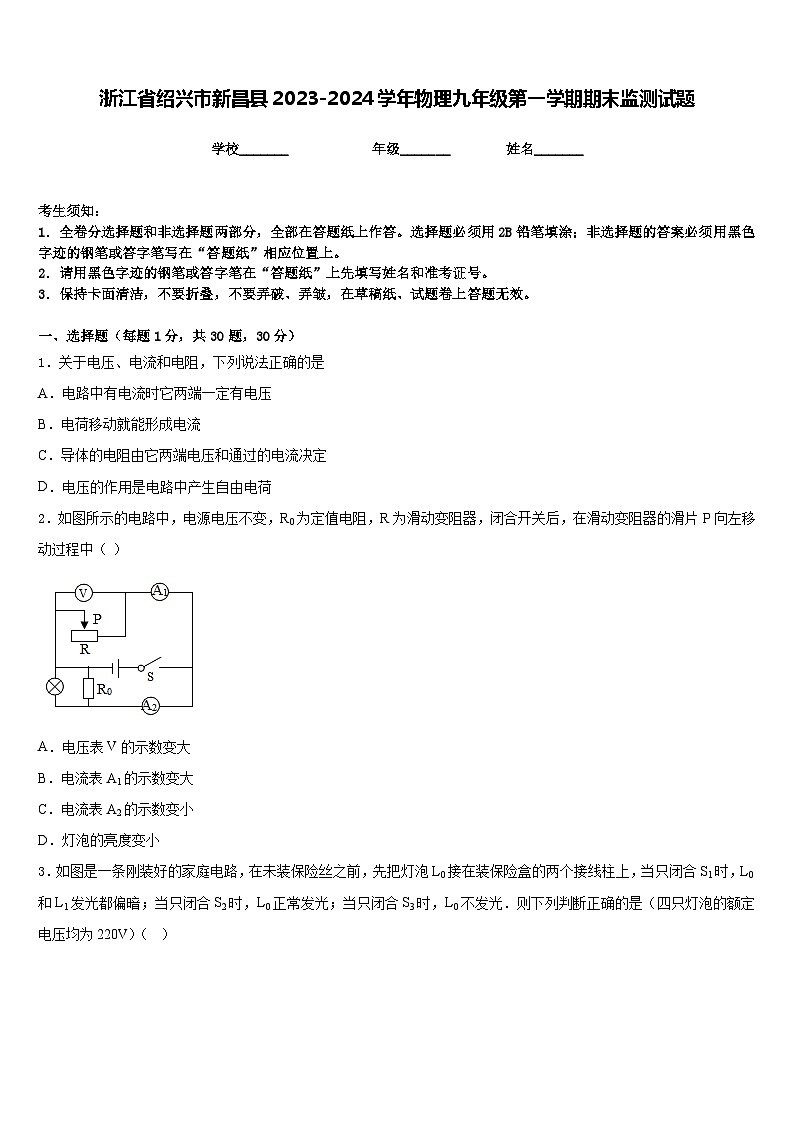

浙江省绍兴市新昌县2023-2024学年物理九年级第一学期期末监测试题含答案

这是一份浙江省绍兴市新昌县2023-2024学年物理九年级第一学期期末监测试题含答案，共8页。试卷主要包含了下列提供的数据符合实际情况的是，2016年8月等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．关于电压、电流和电阻，下列说法正确的是
A．电路中有电流时它两端一定有电压
B．电荷移动就能形成电流
C．导体的电阻由它两端电压和通过的电流决定
D．电压的作用是电路中产生自由电荷
2．如图所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关后，在滑动变阻器的滑片P向左移动过程中（ ）
A．电压表V的示数变大
B．电流表A1的示数变大
C．电流表A2的示数变小
D．灯泡的亮度变小

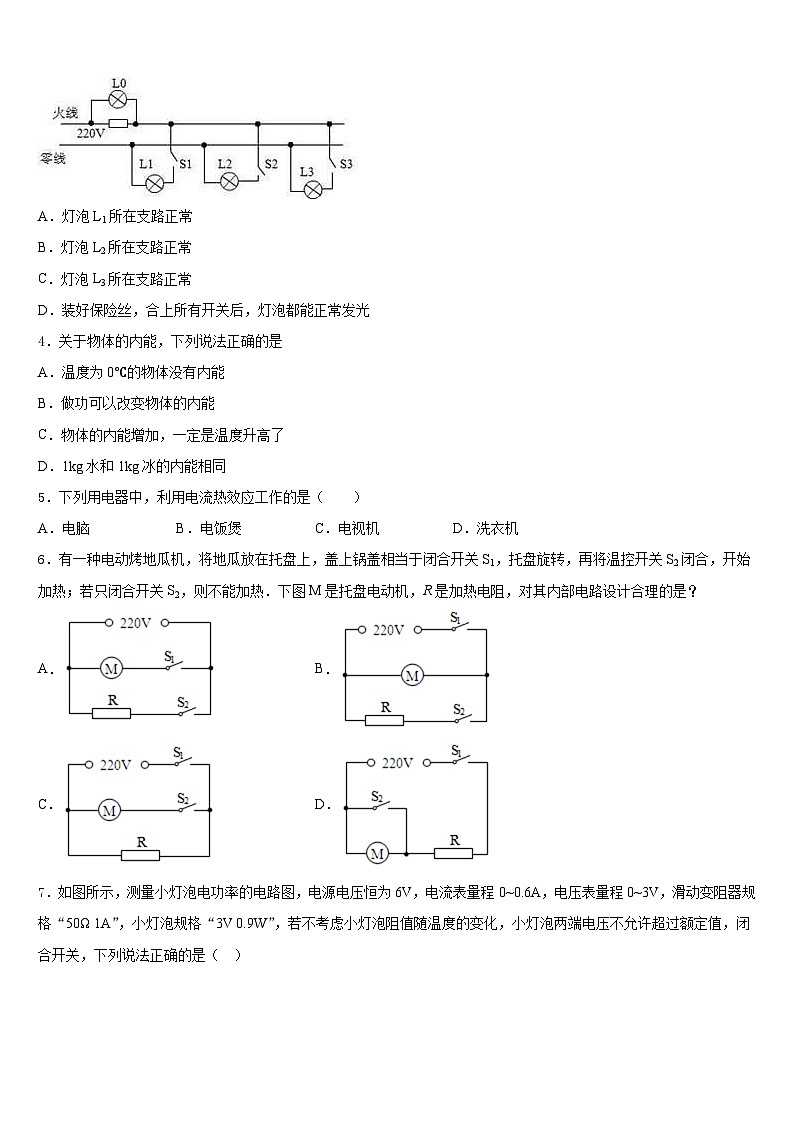

3．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路正常
C．灯泡L3所在支路正常
D．装好保险丝，合上所有开关后，灯泡都能正常发光
4．关于物体的内能，下列说法正确的是
A．温度为0℃的物体没有内能
B．做功可以改变物体的内能
C．物体的内能增加，一定是温度升高了
D．1kg水和1kg冰的内能相同
5．下列用电器中，利用电流热效应工作的是（ ）
A．电脑B．电饭煲C．电视机D．洗衣机
6．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热．下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？
A．B．
C．D．

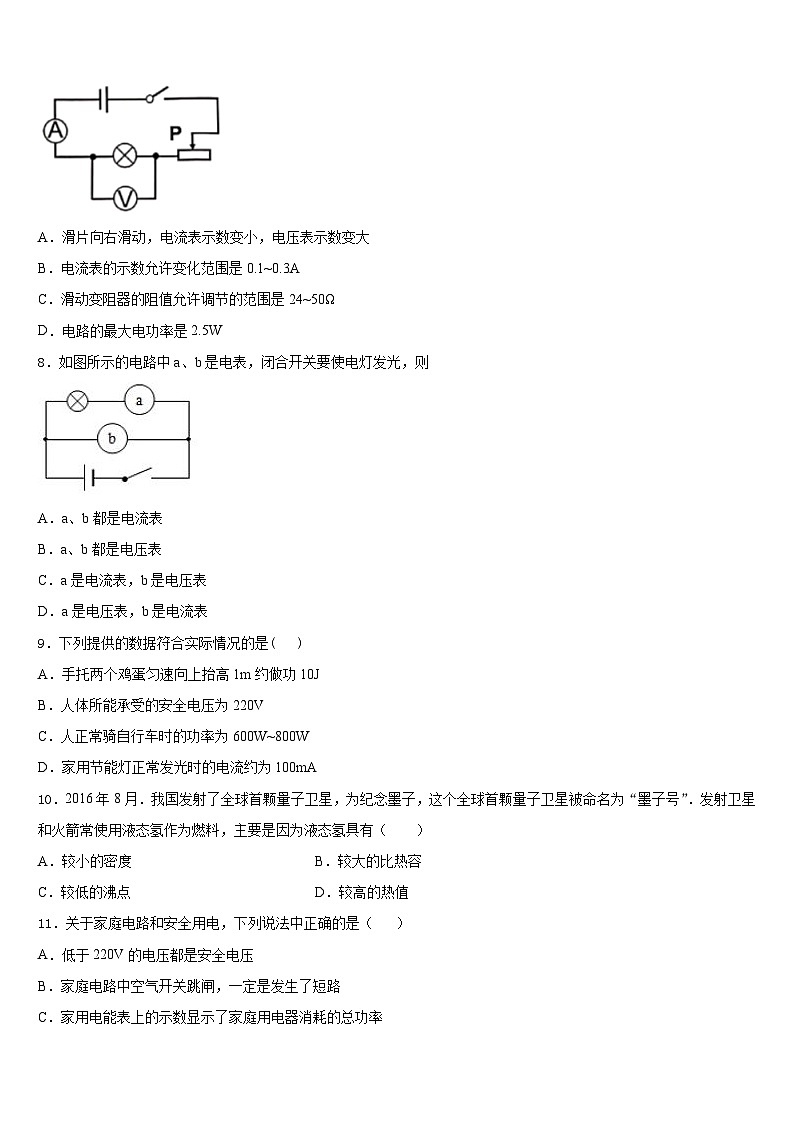

7．如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0~0.6A，电压表量程0~3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“3V 0.9W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（ ）
A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表的示数允许变化范围是0.1~0.3A
C．滑动变阻器的阻值允许调节的范围是24~50Ω
D．电路的最大电功率是2.5W
8．如图所示的电路中a、b是电表，闭合开关要使电灯发光，则
A．a、b都是电流表
B．a、b都是电压表
C．a是电流表，b是电压表
D．a是电压表，b是电流表
9．下列提供的数据符合实际情况的是( )
A．手托两个鸡蛋匀速向上抬高1m约做功10J
B．人体所能承受的安全电压为220V
C．人正常骑自行车时的功率为600W~800W
D．家用节能灯正常发光时的电流约为100mA
10．2016年8月．我国发射了全球首颗量子卫星，为纪念墨子，这个全球首颗量子卫星被命名为“墨子号”．发射卫星和火箭常使用液态氢作为燃料，主要是因为液态氢具有（ ）
A．较小的密度B．较大的比热容
C．较低的沸点D．较高的热值
11．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．低于220V的电压都是安全电压
B．家庭电路中空气开关跳闸，一定是发生了短路
C．家用电能表上的示数显示了家庭用电器消耗的总功率
D．发现有人触电，应迅速切断电源或用绝缘体挑开电线
12．首先发现电流周围存在磁场的物理学家是（ ）
A．奥斯特B．焦耳C．沈括D．安培
二、填空题（每题5分，共4题，20分）
13．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把三只这种规格的灯泡串联接在6V的电源两端，则每一只灯泡的实际电阻为________Ω，三只小灯泡实际总功率为________W。
14．海洋中有一种会放电的鱼叫电鳐，它放电时最高电压可高达200V，即为________kV，游近电鳐的鱼会被电死或电晕，因为海水是__________体（导/绝缘）。
15．如图所示，将吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管，再用一带负电物体靠近吸管，发现它们互相排斥，说明吸管带_____（选填“正”或“负”）电荷，吸管上的电荷没有通过铁支架转移，说明吸管是_____（选填“导体”或“绝缘体”）．
16．如图所示是演示点火爆炸的实验装置，挥动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去，这是因为酒精燃烧产生的气体对外做功，燃气的内能转化为盒盖的_____能，这与四冲程汽油机的_____冲程的能量转化相同。
三、实验题（共12分）
17．（4分）在学习了电和磁的知识后。小杰在家里饶有兴趣地做起了小实验。他找了一枚缝衣针。 在“吸铁石”上擦了几下，然后用一根细软的棉线将缝衣针悬挂起来并保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经被磁化成了一枚小磁针。为验证奥斯特实验，小杰把通电的台灯（60W）导线移到缝衣针的下方，并靠近缝衣针平行放置，结果发现缝衣针并未发生偏转，带着疑问，小杰在科学课堂上与大家展开讨论，结果出现了两种不同观点，这时老师让小杰用两节干电池（3V）和一段电阻丝（15Ω）重新做这个实验，结果缝衣针发生了偏转。
(1)在课堂实验中，电阻丝中通过的电流大小为___ A；
(2)下面是同学们在课堂讨论中形成的两种观点，通过小杰的课堂实验可以否定的是___（填 “A”或“B”）
A．台灯线内有两根导线，且电流方向相反，产生的磁性相互抵消 ；
B．台灯线内电流太小，产生的磁场太弱，不足以让小磁针偏转。
18．（4分）在“测量小灯泡的电功率”实验中，小灯泡上标有“2.5V”字样。
（进行试验）
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片P向右移动时，小灯泡变亮，连线不得交叉。
（_____）

（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表的示数如图乙所示，为_____V．若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向_____（填“A”或“B”）端移动。
（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象。根据图象信息。可计算出小灯泡的额定功率是_____W，还可以得出：小灯泡的实际功率随实际电压的增大而_____（填“增大””减小”或“不变“）。
（试验拓展）
因为实验用的干电池比较旧。另一小组的小华同学改用6V的学生电源做这个实验。他连接好电路。闭合开关后，发现移动滑动变阻器的滑片P，小灯泡的亮度逐渐增加，电压表的示数逐渐变小。经过思考后。他继续移动滑动变阻器的滑片P使小灯泡正常发光。并记下此时电压表和电流表的示数。
（4）请在虚线框内画出小华同学连接的实验电路图
（_____）
（5）如果将小华所记录的电压表和电流表的示数相乘，得到的电功率为1.05W，则可计算出他们小组的小灯泡的额定功率为_____W。
19．（4分）某同学为了测量未知电阻R0的阻值，他找来电源、电流表、电压表、滑动变阻器、开关和导线若干，并设计了如图所示的电路图．
（1）连接完电路后，闭合开关，发现电流表指针几乎不动，电压表指针向右偏转且超过表盘最大刻度，原因可能是_____．
（2）排除故障后，将滑动变阻器滑片P移至b端，闭合开关S，当滑动变阻器滑片P由b端向a端移动的过程中，电压表示数_____，电流表示数_____（填变化情况）．
（3）此实验要多次测量电阻R0的阻值，最后求其平均值，这样做的目的是_____
（4）考虑到所使用的电压表和电流表内部都有电阻，用此电路测量R0的阻值，其测量值与真实值关系是R0测_____R0真．（选填：“＜”、“＝”或“＞”）
四、作图题（共16分）
20．（8分）请按图甲所示电路图将图的实物电路连接完整。
（_______）
21．（8分）小明同学在实验时想设计这样一个电路：一个开关控制两盏灯，且其中一盏灯坏了，另一盏灯不受影响，请你在下面方框中帮小明设计一个符合要求的电路图。
（____）
五、计算题（共22分）
22．（10分）如图所示，电阻为10Ω，电源两端电压为6V。闭合开关S，当滑动变阻器R的滑片P移动到某位置时，电流表示数为0.1A，求此时:
（1）电阻两端的电压;
（2）滑动变阻器R接入电路的阻值。
23．（12分）用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点，如图甲所示是一个定值电阻R和一个LED灯的电流与其两端电压关系的图像，请你综合应用所学知识解答下列问题：
(1)R的阻值是多少Ω？
(2)如图乙所示，将LED灯与R串联在电路中，若R中的电流为0.01A，则LED灯的功率为多少W？
(3)如图乙所示，将LED灯与R串联在电路中，若R中的电流为0.01A，则定值电阻R在10s内产生的热量是多少J？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、A
4、B
5、B
6、B
7、B
8、C
9、D
10、D
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、5 2.4
14、0.2 导
15、负 绝缘体
16、机械 做功
三、实验题（共12分）
17、0.2 B
18、 2.2 B 0.5 增大 0.75
19、R0断路 变大 变大 减小测量的误差 ＜
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)1V (2)50Ω
23、 (1)50Ω；(2)0.02W；(3)0.05J
