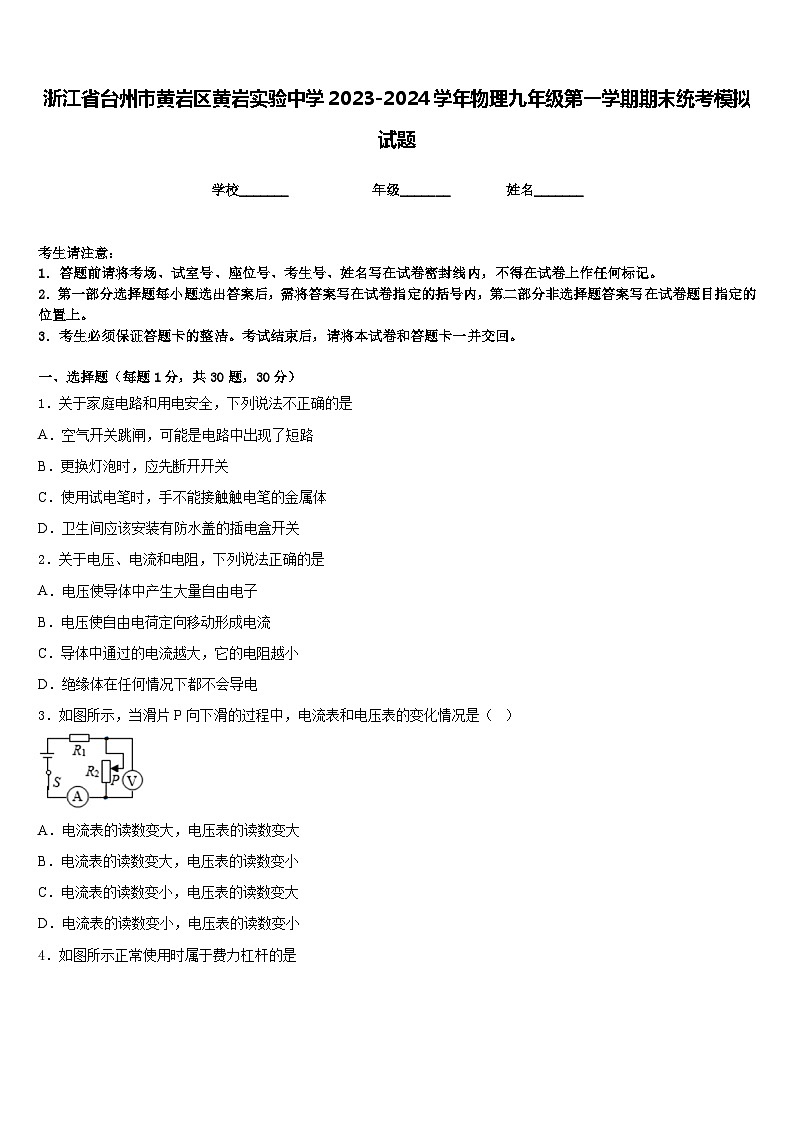

浙江省台州市黄岩区黄岩实验中学2023-2024学年物理九年级第一学期期末统考模拟试题含答案

这是一份浙江省台州市黄岩区黄岩实验中学2023-2024学年物理九年级第一学期期末统考模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．关于家庭电路和用电安全，下列说法不正确的是
A．空气开关跳闸，可能是电路中出现了短路
B．更换灯泡时，应先断开开关
C．使用试电笔时，手不能接触触电笔的金属体
D．卫生间应该安装有防水盖的插电盒开关
2．关于电压、电流和电阻，下列说法正确的是
A．电压使导体中产生大量自由电子
B．电压使自由电荷定向移动形成电流
C．导体中通过的电流越大，它的电阻越小
D．绝缘体在任何情况下都不会导电
3．如图所示，当滑片P向下滑的过程中，电流表和电压表的变化情况是（ ）
A．电流表的读数变大，电压表的读数变大
B．电流表的读数变大，电压表的读数变小
C．电流表的读数变小，电压表的读数变大
D．电流表的读数变小，电压表的读数变小

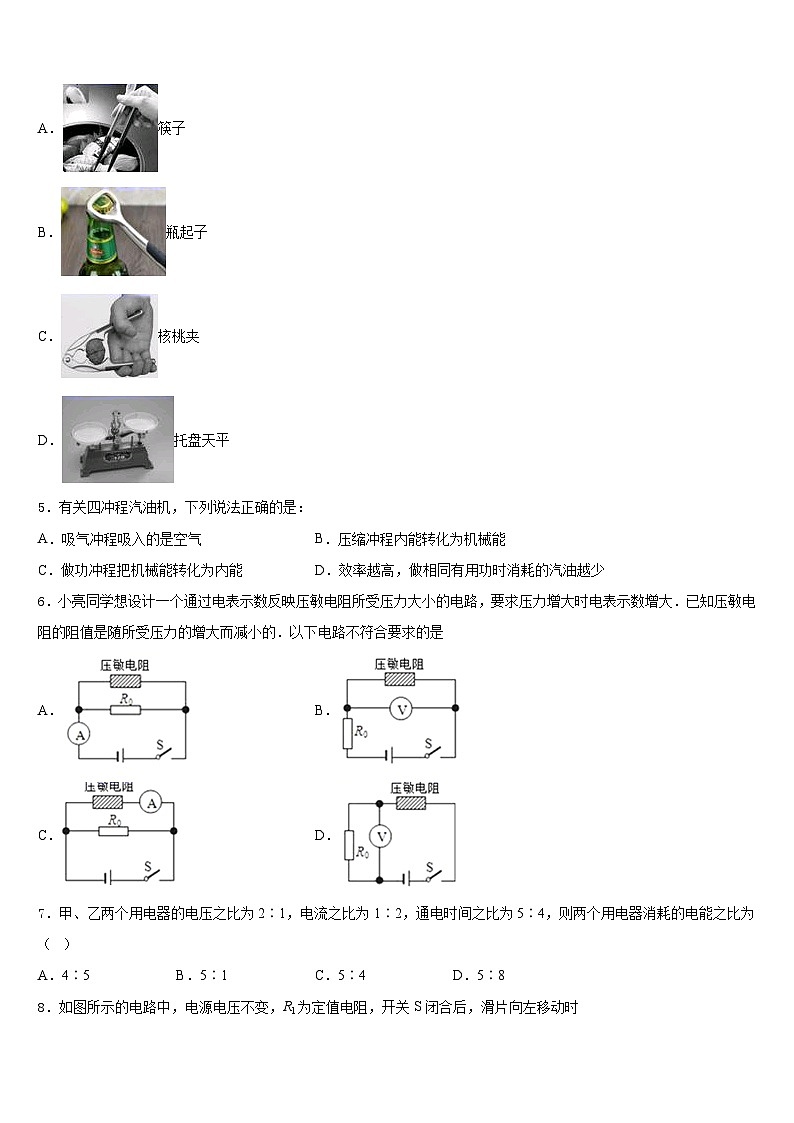

4．如图所示正常使用时属于费力杠杆的是
A．筷子
B．瓶起子
C．核桃夹
D．托盘天平
5．有关四冲程汽油机，下列说法正确的是：
A．吸气冲程吸入的是空气B．压缩冲程内能转化为机械能
C．做功冲程把机械能转化为内能D．效率越高，做相同有用功时消耗的汽油越少
6．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．已知压敏电阻的阻值是随所受压力的增大而减小的．以下电路不符合要求的是
A．B．
C．D．
7．甲、乙两个用电器的电压之比为2∶1，电流之比为1∶2，通电时间之比为5∶4，则两个用电器消耗的电能之比为（ ）
A．4∶5B．5∶1C．5∶4D．5∶8

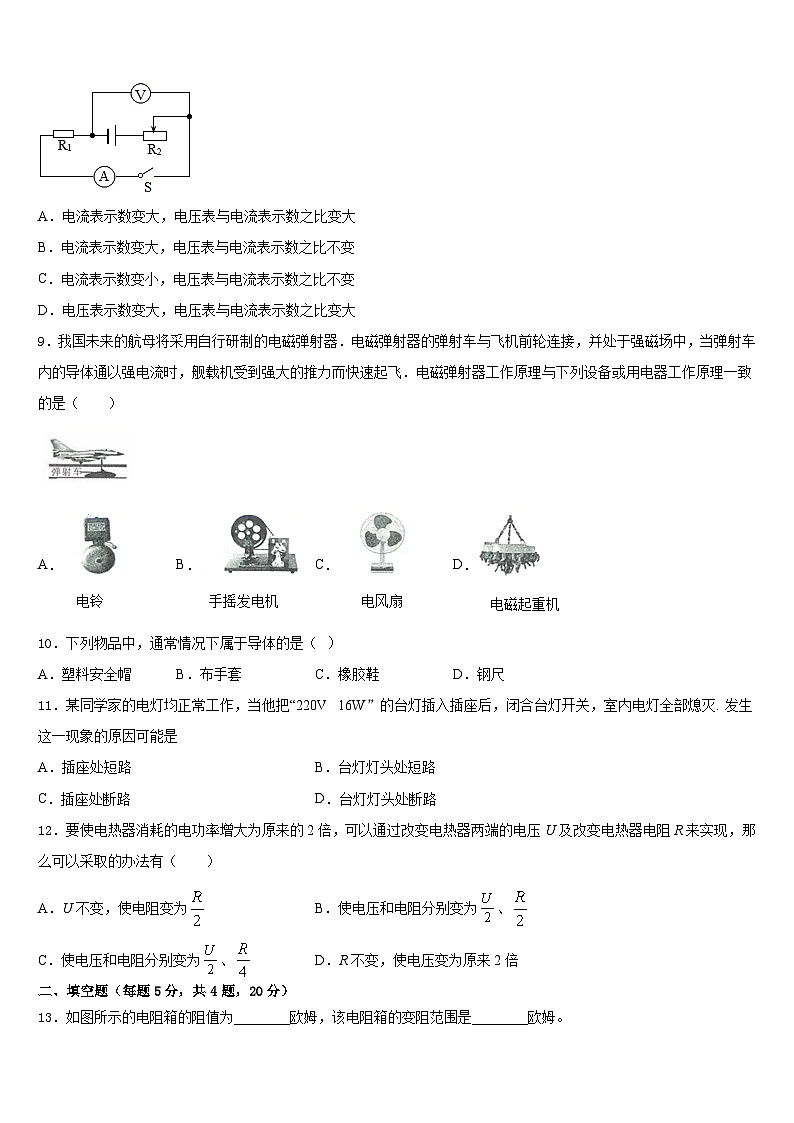

8．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向左移动时
A．电流表示数变大，电压表与电流表示数之比变大
B．电流表示数变大，电压表与电流表示数之比不变
C．电流表示数变小，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大
9．我国未来的航母将采用自行研制的电磁弹射器．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞．电磁弹射器工作原理与下列设备或用电器工作原理一致的是（ ）
A．B．C．D．
10．下列物品中，通常情况下属于导体的是（ ）
A．塑料安全帽B．布手套C．橡胶鞋D．钢尺
11．某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是
A．插座处短路B．台灯灯头处短路
C．插座处断路D．台灯灯头处断路
12．要使电热器消耗的电功率增大为原来的2倍，可以通过改变电热器两端的电压U及改变电热器电阻R来实现，那么可以采取的办法有（ ）
A．U不变，使电阻变为B．使电压和电阻分别变为、
C．使电压和电阻分别变为、D．R不变，使电压变为原来2倍
二、填空题（每题5分，共4题，20分）
13．如图所示的电阻箱的阻值为________欧姆，该电阻箱的变阻范围是________欧姆。
14．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为________极，电源右端为________极．要使指示灯变亮，滑动变阻器的滑片应向________滑动．
15．英国物理学家_____最先通过实验精确确定了电流通过导体产生的热量与电流、电阻和通电时间之间的定量关系．从能量转化的角度看，电热器的电热丝工作时是将电能转化为_____．
16． “端州浓情，裹蒸飘香”，“裹蒸飘香”说明分子在________；“破镜难重圆”说明分子间________；若把分子看成一个小球，则一般分子直径的数量级________m。
三、实验题（共12分）
17．（4分）小明同学研究“斜面的机械效率跟什么因素有关”这一课题提出了一些值得探究的猜想，斜面的机械效率跟：
A．斜面的倾斜程度有关： B．斜面的粗糙程度有关，C．斜面的长有关： D．物体受的重力有关。小刚同学为了证实其中的部分猜想是否正确，设计方案并进行了探究，下表反映了他的探究过程。（参看图，表中①③两次实验所用斜面是相同的，设物体在斜面上做匀速直线运动）
(1)请你替小刚在上表中的空格处填上适当的数据______；
(2)通过对比实验①、②数据，可验证猜想______填写字母）；
(3)分析上述实验数据可知：粗糙程度相同的斜面，倾角越小，沿斜面的拉力越小，斜面的机械效率越______；实验证明：机械效率的高低与是否省力______；
(4)若要验证猜想D，应控制斜面的倾斜程度和______不改变
18．（4分）如图所示是探究电流通过导体产生的热量跟哪些因素有关的实验装置，甲、乙两个烧瓶内盛有等量的煤油且煤油的初温度相等，甲烧瓶内的电热丝的电阻恒为5Ω，乙烧瓶内的电热丝的电阻恒为10Ω，实验中使用的两个温度计完全相同。
（1）实验中利用_______________反映电热丝产生热量的多少。
（2）将滑动变阻器的滑片移至某个位置后闭合开关，观察并记录甲瓶中温度计示数随时间的变化。这个实验过程所探究的问题是_______________。
（3）将滑动变阻器的滑片移至某个位置，闭合开关，观察并记录5分钟内甲瓶中温度计的示数变化，断开开关；再将滑动变阻器的滑片移至另一个位置，闭合开关，观察并记录5分钟内甲瓶中温度计的示数变化，断开开关。这个实验过程所探究的问题是_______________。
（4）将滑动变阻器的滑片移至某个位置，闭合开关，分别记录5分钟内甲瓶和乙瓶中温度计的示数变化，断开开关。这个实验过程所探究的问题是_________________。
19．（4分）在进行“探究水的沸腾”实验中，小楠使用的实验装置如图甲所示，根据实验数据作出的温度随时间变化的图像如图丙所示。
（1）加热一段时间后，温度计的示数如图乙所示，则此时水的温度为______℃。水沸腾后，小楠按如图甲所示进行读数，请你指出小楠的错误：__________。
（2）从图丙中可知实验测得水的沸点是________℃，说明此时实验室中的大气压________（选填“小于”“大于”或“等于”）1个标准大气压。
（3）水在沸腾过程中，温度将________（选填“升高”“降低”或“不变”）。如果要缩短从加热到沸腾的时间，可采取的措施是________________。（写出一条措施即可）
四、作图题（共16分）
20．（8分）请在图中完成平面镜的入射光线和反射光线。
（____）
21．（8分）请根据表中所给出的信息，用笔画代替导线将图中所示的实物图补充连接成完整电路。
（________）
五、计算题（共22分）
22．（10分）小明家厨房用电热水器具有加热速度快的特点其电热水器的铭牌如下表．
（1）5kg初温是20℃的水被加热到60℃所吸收的热量是多少？
（2）该电热水器正常工作时通过的电流是多少？（结果保留一位小数）
（3）当电压为198V时，电热水器的实际功率是多少？
23．（12分）图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感。图乙为其电路原理图，R1和R2为电阻不变的电热丝，S是自动控制开关。将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间的变化如图丙所示。求
（1）5～10min，电饭煲的功率。
（2）20～30min，电饭煲产生的总热量
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、B
4、A
5、D
6、B
7、C
8、B
9、C
10、D
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、2000 0~9999
14、N 正 左
15、焦耳 内
16、做无规则运动 超出了分子力的作用范围，几乎没有作用力 10-10m
三、实验题（共12分）
17、71，1.4 B 低 跟斜面的倾斜程度有关 斜面的粗糙程度
18、温度计的示数变化 电流通过导体产生的热量跟通电时间是否有关 电流通过导体产生的热量跟电流大小是否有关 电流通过导体产生的热量跟电阻大小是否有关
19、28 读数时视线没有与温度计液面保持相平 97 小于 不变 将烧杯中的水减少一部分
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）8.4×105J；（2）6.8A；（3）1215W．
23、（1）660W（2）2.64×105J
实验次数
斜面倾角
斜面粗糙程度
物重G/N
斜面高度h/m
沿斜面拉力F/N
斜面长s/m
有用功W有/J
总功W总/J
机械效率η（%）
①
37°
粗糙
2
0.6
1.7
1
1.2
1.7
②
37°
较光滑
2
0.6
1.4
1
1.2
86
③
45°
粗糙
2
0.7
1.8
1
1.4
1.8
78
开关状态
灯泡L1
灯泡L2
电流表
闭合S1、断开S2
亮
不亮
有示数
断开S1、闭合S2
不亮
不亮
无示数
S1和S2都闭合
亮
亮
有示数，且大于第1次示数
执行标准：GB4706.1-1998GB4706.12-2006
产品名称：密闭型储水式电热水器
产品型号：F05-15A（X）
额定容量：5L
额定压力：6.7MPa
额定功率：1500W
额定电压：220V
额定频率：50Hz
防水等级：IPX4
