河南省获嘉县2023-2024学年九上物理期末综合测试模拟试题含答案

这是一份河南省获嘉县2023-2024学年九上物理期末综合测试模拟试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，如图所示电路中，电源电压不变等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．某导体接在电路中，如果把加在该导体两端电压减少到原来的一半，保持温度不变，则导体的电阻和通过它的电流
A．都减少到原来的一半B．都保持不变
C．电阻不变，电流减小到原来的一半D．电阻不变，电流是原来的倍
2．一般卧室中空气的质量相当于下列那个物体的质量
A．一个成年人B．一本书
C．一张报纸D．一头大象
3．如图所示的电路中，电源两端电压保持不变。开关 S 闭合后，灯 L 正常发光，将滑动变阻器的 滑片 P 向右滑动，则下列说法中正确的是（ ）
A．电流表示数变大B．电压表示数变小
C．灯 L 变暗D．电压表与电流表的比值不变
4．图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是
A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B．U形管中液面高度的变化反映电阻丝产生热量的多少
C．要保持两个电阻丝两端电压相等
D．通电时间相同，两个容器中空气吸收的热量相同

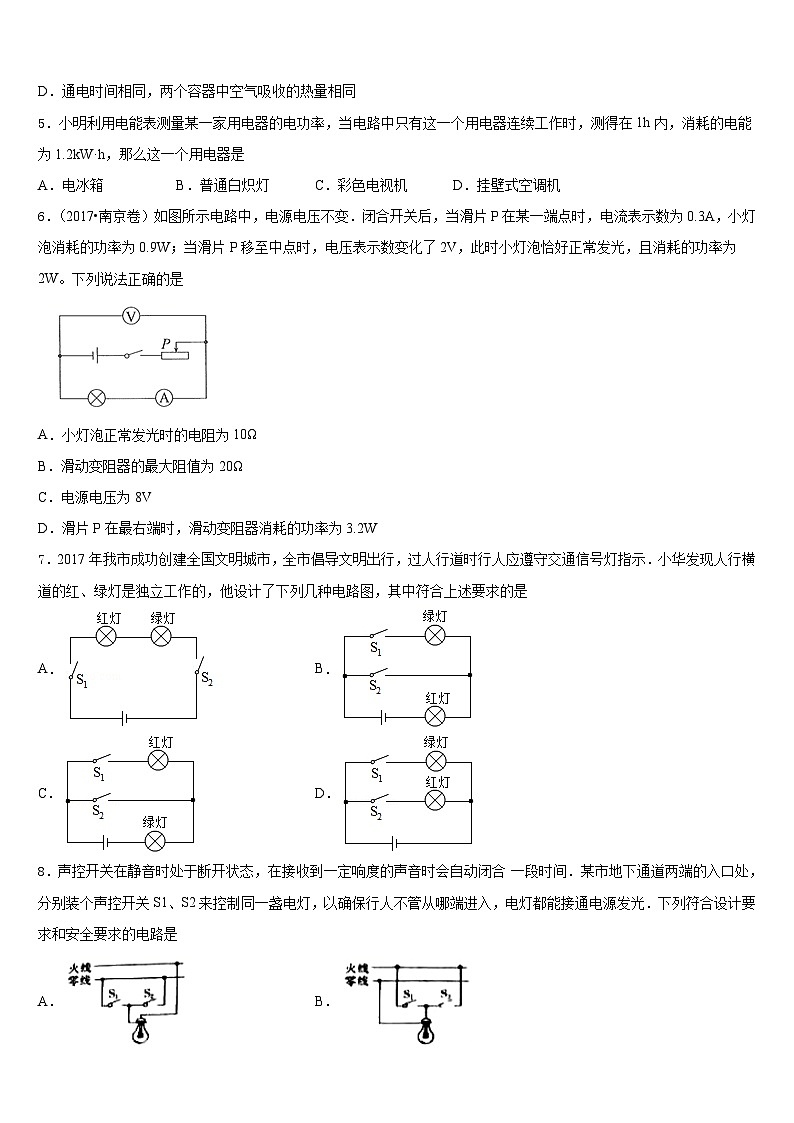

5．小明利用电能表测量某一家用电器的电功率，当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h，那么这一个用电器是
A．电冰箱 B．普通白炽灯 C．彩色电视机 D．挂壁式空调机
6．（2017•南京卷）如图所示电路中，电源电压不变．闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W。下列说法正确的是
A．小灯泡正常发光时的电阻为10Ω
B．滑动变阻器的最大阻值为20Ω
C．电源电压为8V
D．滑片P在最右端时，滑动变阻器消耗的功率为3.2W
7．2017年我市成功创建全国文明城市，全市倡导文明出行，过人行道时行人应遵守交通信号灯指示．小华发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中符合上述要求的是
A．B．
C．D．
8．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合 一段时间．某市地下通道两端的入口处，分别装个声控开关S1、S2来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是
A．B．
C．D．
9．现有L1“6V 3W”和L2“6V 9W”两只小灯泡，若将两灯串联接人电源电压为12V的电路中，假设灯泡电阻不变．下列说法正确的是
A．两灯均能正常发光B．两灯的额定电流相同
C．灯L1可能被烧毁D．灯L2可能被烧毁
10．下列关于内能和机械能的说法中正确的是（ ）
A．高温物体不一定比低温物体的内能大B．物体的运动速度越大，具有的内能越大
C．静止的物体没有动能也没有内能D．1kg0℃冰和1kg0℃水的内能相等
11．关于内能、热量和温度，下列说法正确的是（ ）
A．温度高的物体内能一定大
B．0℃的冰块内能为零
C．物体吸收热量，温度不一定升高
D．能量总是从内能大的物体传递给内能小的物体
12．如图所示电路中，R1为了定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动时，下列说法正确的是（ ）
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
二、填空题（每题5分，共4题，20分）
13．丝绸摩擦过的玻璃棒带正电荷，原因是在摩擦过程中玻璃棒________（选填“得到”或“失去”）电子。金属导体中自由电子定向移动的方向与电流的方向____________ 。
14．一只电热水壶的铭牌上标着“220V 1100W”的字样，它正常工作时，电流是_________A；电热水壶烧水的过程中，把电能转化为水的_________能。
15．智能手机的长时间使用造成电量不足，移动电源充电宝可解决手机电量不足的问题，如图所示，充电宝给手机充电过程中，充电宝将_____能转化为_____能。
16．在如图所示的电路中，闭合开关S，电流表A1、A2的示数之比为I1：I2＝2：1，则电阻之比为R1：R2＝_____，电阻R1与R2两端电压之比为U1：U2＝_____，电流表A1、A3的示数之比为I1：I3＝_____。
三、实验题（共12分）
17．（4分）小明在“测量小灯泡的电功率”实验中，小灯泡标有“2.5V”字样，电源电压恒为6V。
（1）请用笔画线代替导线，将如图甲所示的电路连接完整；
（____________）
（2）小明进行了4次测量，并将有关数据及现象记录在表格中。在第1次实验中小灯泡不亮的原因是____________；分析表中信息，小灯泡的额定功率为________W，此实验中滑动变阻器的最大阻值至少是________Ω；
（3）完成上述实验后，小明发现另一只标有额定电流为I额的小灯泡，不用电压表，他设计了如图丙所示的电路测量小灯泡的额定功率，实验方案如下，请你将实验方案补充完整，（已知电源电压不变，滑动变阻器R1的最大阻值为R0）
①按电路图连接电路；
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光；
③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额；
④只闭合开关S2，_____________________________，将R1的滑片移到最左端，电流表的示数为I1，将R1的滑片移到最右端，电流表的示数为I2。小灯泡额定功率的表达式：_____________。
18．（4分）小明在做多个电学实验时，发现都用到了图的两个电路图，其中都有滑动变阻器，于是他在不同的实验中，探究了滑动变阻器的作用，通过分析比较，对滑动变阻器的作用进行了归纳总结。
（1）实验前滑动变阻器都应该调到_____，让滑动变阻器起到_____的作用；
（2）在探究欧姆定律的实验时，应该选择图中的_____电路进行实验，而不选另一个电路的原因是因为_____；先探究导体中的电流与导体两端的电压关系时，滑动变阻器的作用是_____；再探究导体中电流与导体的电阻关系时，要调节滑动变阻器，此时其作用是_____。
19．（4分）某实验小组利用如图所示的装置探究“水和沙子吸热本领的大小”。
（1）设计实验方案时，实验小组确定以下需控制的变量，其中多余的是____；
A.采用完全相同的加热方式
B.酒精灯里所加的酒精量相同
C.取质量相同的水和沙子
D.盛水和沙子的容器相同
（2）在实验中，应不停地用搅棒（图中未画出）搅拌水和沙子，其目的是：____；
（3）实验数据记录如下表：
加热过程中，水和沙子吸热的多少是通过____来反映的(选填“温度计示数”或“加热时间”)；
（4）实验时，供选择的有干沙子和潮湿的沙子，你会选择____；这样选择的原因是____；
（5）分析表中的实验数据可知：质量相同的水和沙子，升高相同的温度，水吸收的热量____沙子吸收的热量。可以推想，如果给质量相同的水和沙子加热相同的时间，两者增加的内能____，但____(选填“沙子”或“水”)升高的温度会更高些。
四、作图题（共16分）
20．（8分）根据如图所示的实物连接图，在答题卷上相应位置画出电路图。
（____）
21．（8分）请将图所示的元件，连接成符合安全用电要求的家庭电路。
（______）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压，。闭合开关后，电流表读数为0.5A，求：
（1）两端的电压。
（2）的阻值。
（3）整个电路2min消耗的电能。
23．（12分）如图，是小强模仿建筑工地上起重机吊臂工作设计的一个滑轮组，他把100N的重物匀速提升0.2m用时4s，测得拉力为40N，此过程中绳端移动的距离为______m，有用功为______J，总功为______J，拉力功率为______W；若提升的重物增加，机械效率将______。（选填“增大”、“减小”或“不变”）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、C
4、B
5、D
6、B
7、D
8、B
9、C
10、A
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、失去 相反
14、5 内
15、化学 电
16、1：2 1：1 2：3
三、实验题（共12分）
17、 灯泡的实际功率太小 0.7 55 保持R2的滑片位置不动
18、阻值最大处 保护电路 A 小灯泡灯丝的电阻随温度的升高而增大 改变电路中的电流和电阻两端的电压 使电阻两端的电压不变
19、B 使水和沙子受热均匀 加热时间 干沙子 水蒸发吸热会影响实验结果 大于 相等 沙子
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1（2）4（3）180
23、0.6 20 24 6 增大
实验次数
电压U/V
电流I/A
小灯泡亮度
1
0.5
0.10
不亮
2
1.5
偏亮
3
2.5
0.28
正常
4
2.8
0.30
更亮
实验次数
质量/g
温度升高10℃所需要的时间/s
温度升高20℃所需要的时间/s
温度升高30℃所需要的时间/s
沙子
50
56
112
168
水
50
92
184
276
