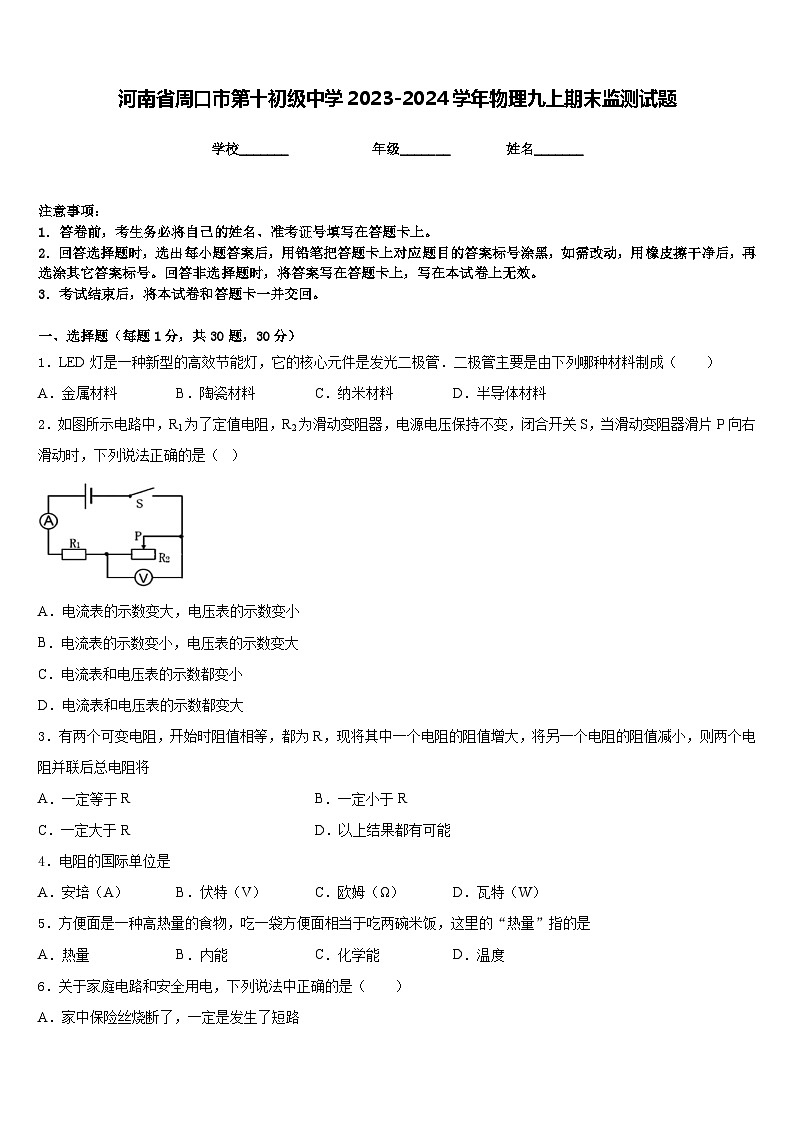

河南省周口市第十初级中学2023-2024学年物理九上期末监测试题含答案

这是一份河南省周口市第十初级中学2023-2024学年物理九上期末监测试题含答案，共8页。试卷主要包含了电阻的国际单位是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．LED灯是一种新型的高效节能灯，它的核心元件是发光二极管．二极管主要是由下列哪种材料制成（ ）
A．金属材料B．陶瓷材料C．纳米材料D．半导体材料
2．如图所示电路中，R1为了定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动时，下列说法正确的是（ ）
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
3．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将
A．一定等于RB．一定小于R
C．一定大于RD．以上结果都有可能
4．电阻的国际单位是
A．安培（A）B．伏特（V）C．欧姆（Ω）D．瓦特（W）
5．方便面是一种高热量的食物，吃一袋方便面相当于吃两碗米饭，这里的“热量”指的是
A．热量B．内能C．化学能D．温度
6．关于家庭电路和安全用电，下列说法中正确的是（ ）

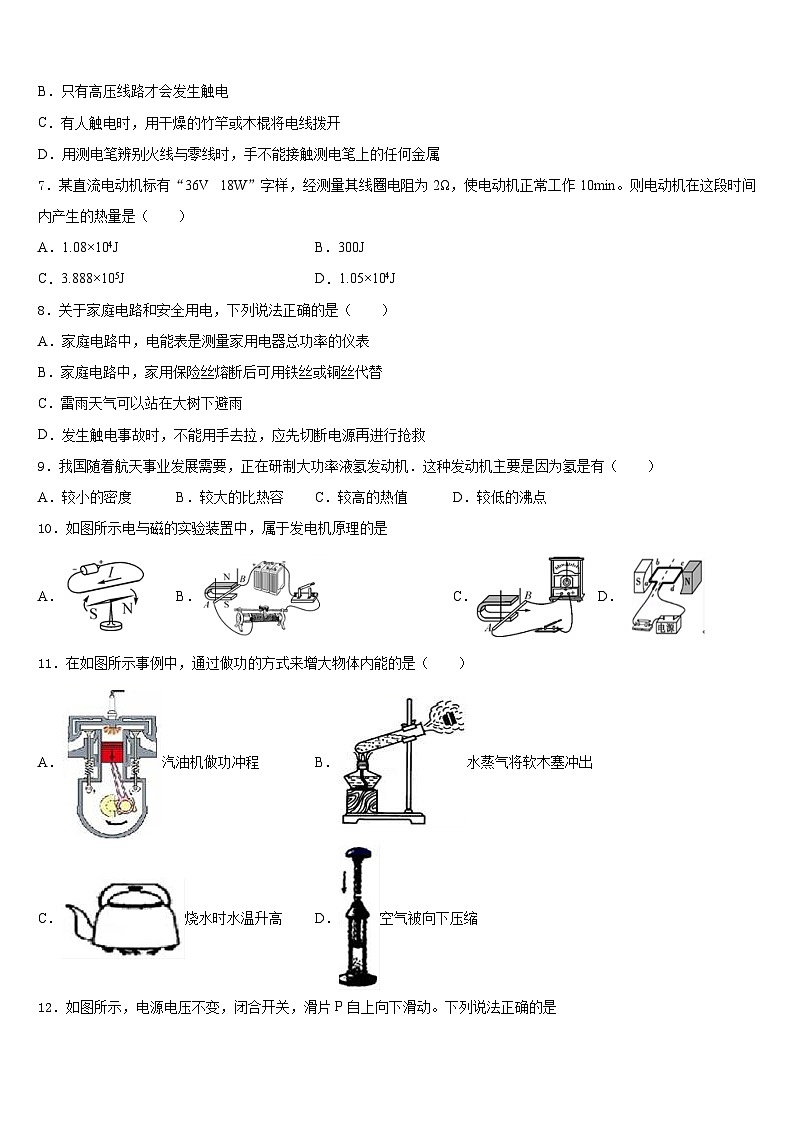

A．家中保险丝烧断了，一定是发生了短路
B．只有高压线路才会发生触电
C．有人触电时，用干燥的竹竿或木棍将电线拨开
D．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
7．某直流电动机标有“36V 18W”字样，经测量其线圈电阻为2Ω，使电动机正常工作10min。则电动机在这段时间内产生的热量是（ ）
A．1.08×104JB．300J
C．3.888×105JD．1.05×104J
8．关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中，电能表是测量家用电器总功率的仪表
B．家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替
C．雷雨天气可以站在大树下避雨
D．发生触电事故时，不能用手去拉，应先切断电源再进行抢救
9．我国随着航天事业发展需要，正在研制大功率液氢发动机．这种发动机主要是因为氢是有（ ）
A．较小的密度B．较大的比热容C．较高的热值D．较低的沸点
10．如图所示电与磁的实验装置中，属于发电机原理的是
A．B．C．D．
11．在如图所示事例中，通过做功的方式来增大物体内能的是（ ）
A．汽油机做功冲程B．水蒸气将软木塞冲出
C．烧水时水温升高D．空气被向下压缩

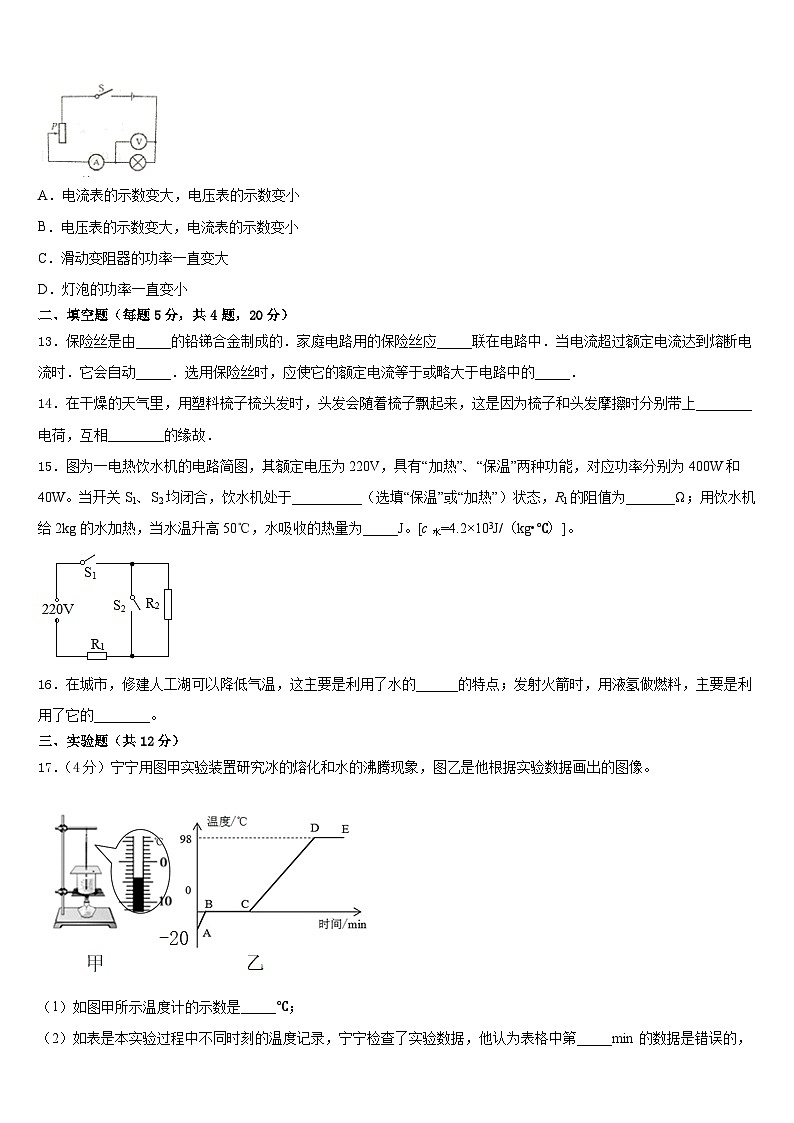

12．如图所示，电源电压不变，闭合开关，滑片P自上向下滑动。下列说法正确的是
A．电流表的示数变大，电压表的示数变小
B．电压表的示数变大，电流表的示数变小
C．滑动变阻器的功率一直变大
D．灯泡的功率一直变小
二、填空题（每题5分，共4题，20分）
13．保险丝是由_____的铅锑合金制成的．家庭电路用的保险丝应_____联在电路中．当电流超过额定电流达到熔断电流时．它会自动_____．选用保险丝时，应使它的额定电流等于或略大于电路中的_____．
14．在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上________电荷，互相________的缘故．
15．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W。当开关S1、S2均闭合，饮水机处于__________（选填“保温”或“加热”）状态，R1的阻值为_______Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为_____J。[c水=4.2×103J/（kg•℃）]。
16．在城市，修建人工湖可以降低气温，这主要是利用了水的______的特点；发射火箭时，用液氢做燃料，主要是利用了它的________。
三、实验题（共12分）
17．（4分）宁宁用图甲实验装置研究冰的熔化和水的沸腾现象，图乙是他根据实验数据画出的图像。
（1）如图甲所示温度计的示数是_____℃；
（2）如表是本实验过程中不同时刻的温度记录，宁宁检查了实验数据，他认为表格中第_____min 的数据是错误的，宁宁根据实验数据判断该地区水的沸点只有 98 ℃，可能是由于当地的大气压_____1 个标准大气压。
（3）在图乙中，该物质在 AB 段的比热容_____在 CD 段的比热容（选填“大于”、“小 于”或“等于”）。
18．（4分）小明想利用一块电流表和阻值已知的电阻R0测量电阻Rx的阻值。他选择了满足实验要求的电源、电流表，并连接了实验电路，如图所示。请你帮助他完成实验步骤，并写出电阻Rx的表达式。
(1)闭合开关S1， 断开S2， 读出电流表的示数为I1；
(2)________ ，读出电流表的示数为I2；
(3)请用测量量I1、I2和已知量R0表示Rx， Rx =________ 。
19．（4分）小丽利用如图甲电路测定小灯泡的功率，被测小灯泡的额定电压为2.5V，电阻约为10Ω．实验室有如下器材：电源（电压为6V），电流表（0﹣0.6A、0﹣3A），电压表（0～3V、0～15V），开关，导线若干，滑动变阻器两只：R1（10Ω、0.5A），R2（20Ω、0.5A）。
（1）连接电路时，开关应该_____；
（2）电路接通后，电流表指针如图乙，则此时通过小灯泡的电流是_____；
（3）移动滑动变阻器的滑片多次测量，其目的是_____；（选填字母符号），
A．计算电功率的平均值 B．改变电路中的电流和小灯泡两端的电压
（4）为了满足测量要求，实验电路应该选用滑动变阻器_____；（选填“R1“或“R2”）
（5）小丽根据记录的多组I﹣U数据，画出了小灯泡中电流随其两端电压变化的关系图象（如图丙），则小灯泡的额定功率为_____W；
（6）在多次测量中，小丽还发现：当电压表的示数增大时，电压表与电流表的示数之比_____（选填“变大”“变小”或“不变”）；
（7）小丽又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗，小丽仔细观察，发现灯丝经过长时间发生升华己变细，其电阻_____；消耗的实际功率_____的缘故。（均选填“变大“或变小）；
（8）滑动变阻器滑片P滑动过程中滑动变阻器连入电路中的变化量大小为△R1，小灯泡值的变化量大小为△R2，则这两个量的大小关系是：△R1_____△R2（选填“大于”“小于”或“等于”）。
四、作图题（共16分）
20．（8分）请在图中的括号里标出小磁针静止时电源该端的“+’’或“-’’极及小磁针该端的磁极名．
（______）
21．（8分）请把图中电路元件接入家庭电路中，且符合安全用电原则。
（________）
五、计算题（共22分）
22．（10分）如图所示的电路，灯泡L上标有“6V 2.4W”的字样，电流表的量程为0～0.6A，电压表量程为0～15V。滑动变阻器的最大电阻为160Ω。只闭合S1，滑片置于某点a时，滑动变阻器接入电路的电阻Ra=40Ω，电压表的示数Ua=12V，电流表的示数为Ia；只闭合S2，滑片置于某点b时，滑动变阻器接入电路的电阻为Rb，电流表示数为Ib。已知Ia︰Ib=3︰4，Rb︰R0=3︰2（灯丝电阻不随温度变化），滑片在移动过程中，灯泡电压不超过额定值，电表示数不超过量程。（画出等效电路图）求：
（1）小灯泡正常发光时的电流大小和电阻值；
（2）定值电阻R0和电源电压；
（3）只闭合S1时，电路消耗的最小功率P小和最大功率P大之比。
23．（12分）如图所示，电源电压一定，已知灯泡L标有“6V，7.2W”字样（灯丝电阻不受温度影响），R1=10Ω。当S、S1闭合，且滑片P在a端时，灯正常发光：当S、S2闭合，且P在滑动变阻器中点处时，电流表示数为0.2A。求：
（1）灯泡L的电阻；
（2）灯泡L正常发光5min，消耗的电能；
（3）滑动变阻器Rx的最大值；
（4）通过对S、S1、S2的控制和调节滑动变阻器，可使电路所消耗的总功率最小，请计算出电路总功率的最小值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、B
4、C
5、C
6、C
7、B
8、D
9、C
10、C
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、电阻率大，熔点低 串 切断电路 最大正常工作电流
14、异种 吸引
15、加热 121 4.2×105
16、比热容大 热值大
三、实验题（共12分）
17、-4 6 小于 小于
18、闭合开关S1、S2 R0
19、断开 0.14A； B R2 0.625 变大 变大 变小 大于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 0.4A，15Ω；(2) 20Ω，18V；(3) 1：4
23、 (1)5Ω；(2)2160J；(3)40Ω；(4)0.72W。
时间/min
1
2
3
4
5
6
7
8
…
温度/℃
95
96
97
98
98
95
98
98
…
