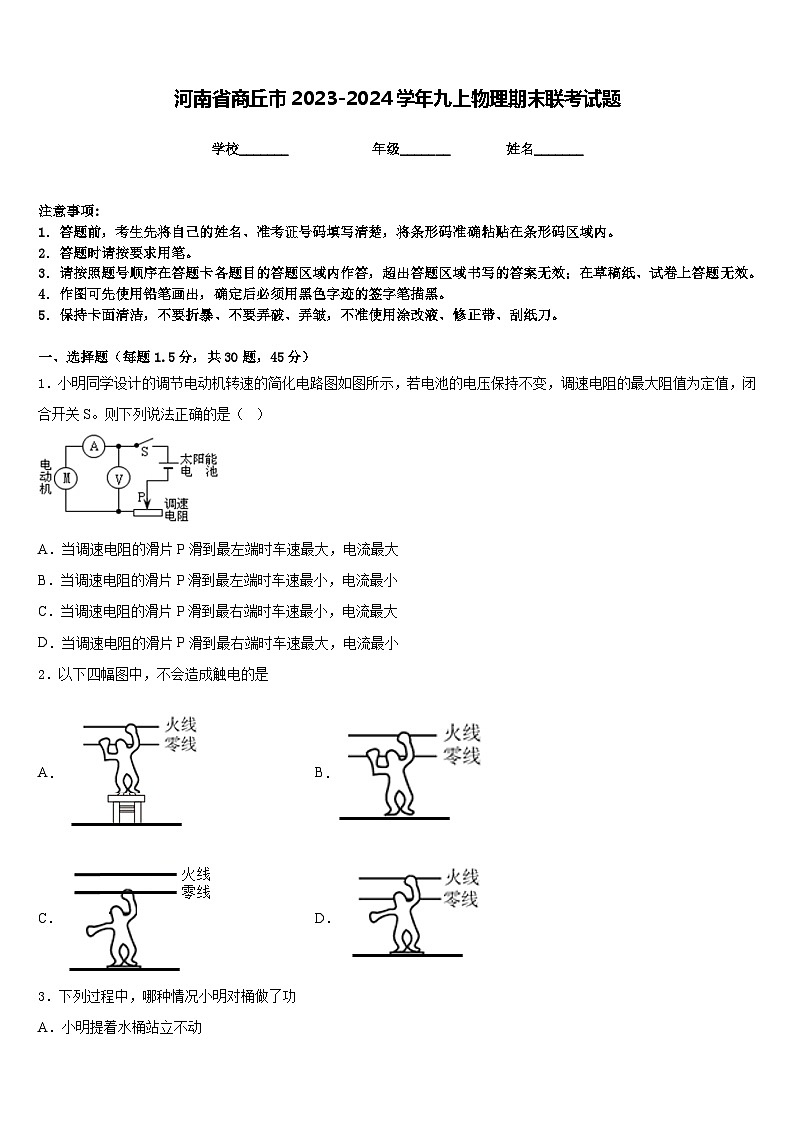

河南省商丘市2023-2024学年九上物理期末联考试题含答案

这是一份河南省商丘市2023-2024学年九上物理期末联考试题含答案，共14页。试卷主要包含了答题时请按要求用笔，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．小明同学设计的调节电动机转速的简化电路图如图所示，若电池的电压保持不变，调速电阻的最大阻值为定值，闭合开关S。则下列说法正确的是（ ）
A．当调速电阻的滑片P滑到最左端时车速最大，电流最大
B．当调速电阻的滑片P滑到最左端时车速最小，电流最小
C．当调速电阻的滑片P滑到最右端时车速最小，电流最大
D．当调速电阻的滑片P滑到最右端时车速最大，电流最小
2．以下四幅图中，不会造成触电的是
A．B．
C．D．
3．下列过程中，哪种情况小明对桶做了功
A．小明提着水桶站立不动
B．小明提着水桶沿水平路面匀速前进

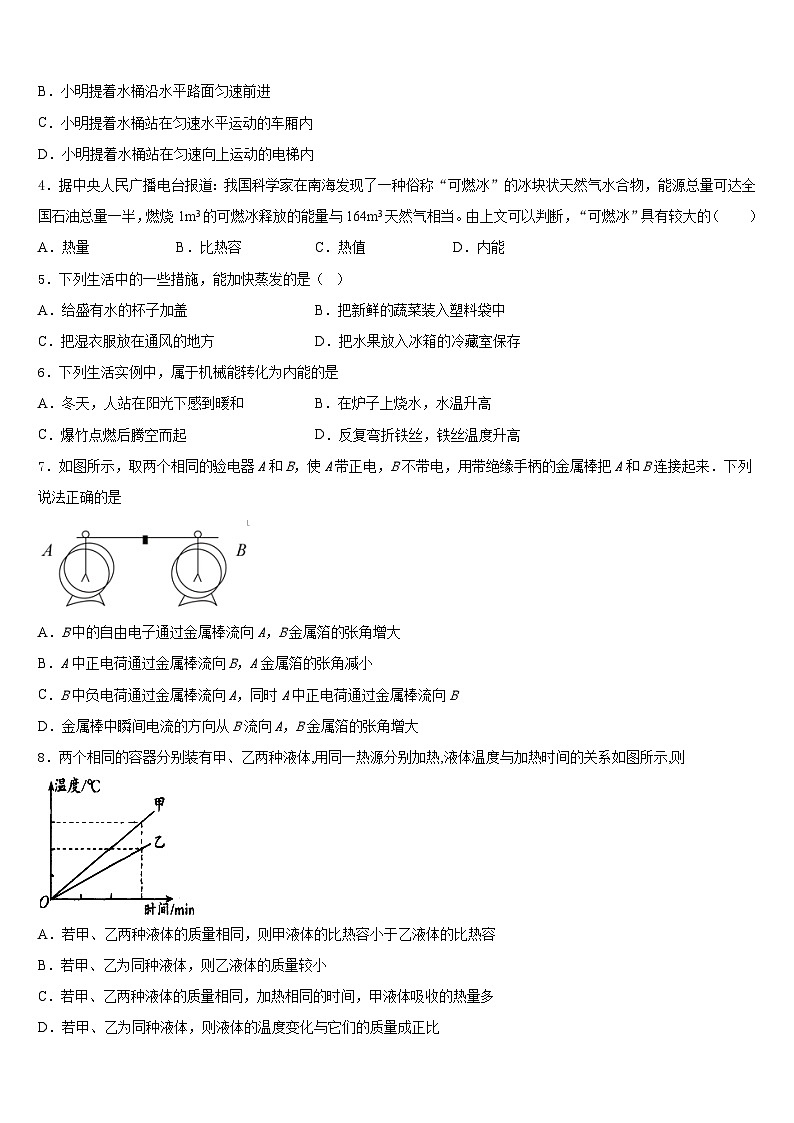

C．小明提着水桶站在匀速水平运动的车厢内
D．小明提着水桶站在匀速向上运动的电梯内
4．据中央人民广播电台报道：我国科学家在南海发现了一种俗称“可燃冰”的冰块状天然气水合物，能源总量可达全国石油总量一半，燃烧1m3的可燃冰释放的能量与164m3天然气相当。由上文可以判断，“可燃冰”具有较大的（ ）
A．热量B．比热容C．热值D．内能
5．下列生活中的一些措施，能加快蒸发的是（ ）
A．给盛有水的杯子加盖B．把新鲜的蔬菜装入塑料袋中
C．把湿衣服放在通风的地方D．把水果放入冰箱的冷藏室保存
6．下列生活实例中，属于机械能转化为内能的是
A．冬天，人站在阳光下感到暖和 B．在炉子上烧水，水温升高
C．爆竹点燃后腾空而起 D．反复弯折铁丝，铁丝温度升高
7．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带绝缘手柄的金属棒把A和B连接起来．下列说法正确的是
A．B中的自由电子通过金属棒流向A，B金属箔的张角增大
B．A中正电荷通过金属棒流向B，A金属箔的张角减小
C．B中负电荷通过金属棒流向A，同时A中正电荷通过金属棒流向B
D．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大
8．两个相同的容器分别装有甲、乙两种液体,用同一热源分别加热,液体温度与加热时间的关系如图所示,则
A．若甲、乙两种液体的质量相同，则甲液体的比热容小于乙液体的比热容
B．若甲、乙为同种液体，则乙液体的质量较小
C．若甲、乙两种液体的质量相同，加热相同的时间，甲液体吸收的热量多
D．若甲、乙为同种液体，则液体的温度变化与它们的质量成正比

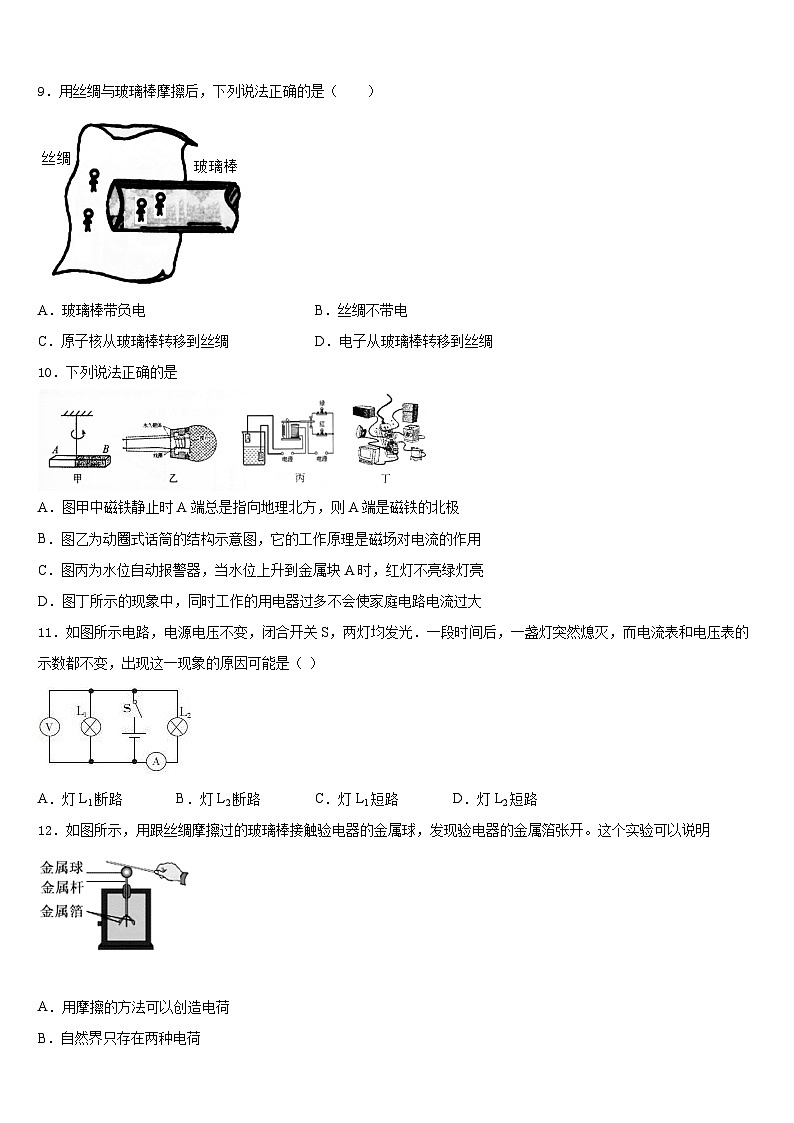

9．用丝绸与玻璃棒摩擦后，下列说法正确的是（ ）
A．玻璃棒带负电B．丝绸不带电
C．原子核从玻璃棒转移到丝绸D．电子从玻璃棒转移到丝绸
10．下列说法正确的是
A．图甲中磁铁静止时A端总是指向地理北方，则A端是磁铁的北极
B．图乙为动圈式话筒的结构示意图，它的工作原理是磁场对电流的作用
C．图丙为水位自动报警器，当水位上升到金属块A时，红灯不亮绿灯亮
D．图丁所示的现象中，同时工作的用电器过多不会使家庭电路电流过大
11．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
12．如图所示，用跟丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器的金属箔张开。这个实验可以说明
A．用摩擦的方法可以创造电荷
B．自然界只存在两种电荷
C．同种电荷互相排斥
D．异种电荷互相吸引
13．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是
A．R1先后两次消耗的电功率之比为3：4
B．滑动变阻器R2的最大阻值为10Ω
C．电源电压为10V
D．R1的阻值为20Ω
14．如图所示是一种测定水流速度的装置，流速表由电压表改成，图中的倒“T”型管道为一特殊的管道，竖直管内装有可自由上下移动的轻质活塞A，A与滑动变阻器的滑片相连，电路开关闭合后，当水流速度增大时
A．活塞A下降，流速表示数变小B．活塞A下降，流速表示数变大
C．活塞A上升，流速表示数变小D．活塞A上升，流速表示数变大
15．通常情况下，下列都属于导体的一组物质是（ ）
A．铁、铜、大地、食盐水B．铝、石墨、陶瓷、铅
C．水银、锡箔、橡胶、镍D．铜、塑料、人体、黄金
16．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是( )
A．B．C．D．
17．如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（ ）
A．电路中的电阻变大，灯泡变亮
B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗
D．电路中的电阻变小，灯泡变暗
18．下列四组物品中，通常情况下都属于导体的是
A．陶瓷碗、空气 B．玻璃杯、大地
C．铅芯笔、人体 D．电炉丝、橡皮
19．下列关于内能、热量和温度的说法，正确的是（ ）
A．热量总是从内能大的物体传给内能小的物体
B．物体吸收热量，温度一定升高
C．物体温度升高，内能一定增加
D．物体内能减少，它一定放出热量
20．一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是
A．B．
C．D．
21．小明按图甲所示的电路进行实验，当闭合开关后，两灯都正常工作，通过L2灯的电流为0.5A，电压表V1和V2的指针位置完全一样，如图乙所示，(不考虑温度对灯丝电阻的影响)则下面说法中不正确的是( )
A．L1灯的额定电压为8V，额定功率为4W
B．L1、L2两灯的电阻之比为4:1
C．L2在10min内产生的热量是3000J
D．若把两灯并联后接到某一电源上，在保证某一电灯正常发光的前提下，电路消耗的最大功率为1.25W
22．四位同学根据小磁针静止时的指向画出的磁极和磁感线方向，其中正确的是( )
A．B．
C．D．
23．根据你的生活经验判断，下列数据中最接近生活实际的是
A．一节新干电池的电压为15V
B．家用节能台灯正常工作时的电流约为0.1A
C．液晶电视机的额定功率约为2000w
D．家里电饭锅正常工作半小时耗电约10kW．h
24．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数不变
B．电流表A2示数变大，电压表V示数不变
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值变小
25．用图甲所示的装置测出凸透镜的焦距，并探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的有
①凸透镜的焦距是30cm
②乙图所示实验中若发现光屏上的像位置偏低，则把蜡烛的位置适当提高即可使像成在光屏中央。
③如果用不透明纸板把乙图中的透镜遮住上半部分，则在光屏上仍能看到蜡烛火焰完整的像
④图乙中烛焰成的是倒立放大的像
⑤照相机成像特点与图乙中所成像的特点相同
⑥若蜡烛移至60cm刻线处，在光屏上不能成像，但在光屏位置透过透镜能看到放大的像。
A．①④⑥B．②④⑤C．①②⑤D．③④⑥
26．如图所示电路，开关S闭合后，灯L1比L2亮，电流表A1示数为0.3 A。下列判断正确的是（ ）
A．L1的电阻比L2的电阻小B．A2的示数可能是0.2 A
C．A1测的是通过灯L2的电流D．L1两端的电压比L2两端的电压大
27．如图用大小相等的拉力F，沿不同的方向拉同一物体运动相同的路程s，则下列判断正确的是
A．甲图中的拉力F做功最快
B．乙图中的拉力F做功最慢
C．丙图中的拉力做功最多
D．甲、乙、丙三种情况拉力F做功不相等
28．如图所示，电源电压保持不变，电阻R1>R2，电压表V1和V2的示数分别为U1和U2，电流表A1和A2的示数分别为I1和I2，则下列关系中正确的是
A．U1=U2，I1I2
C．U1>U2,，I1=I2D．U129． “绿水青山就是金山银山”为来来中国的生态文明建设和绿色发展指明了路线，我们要从生活中的小事做起，以下行为符合节能减排要求的是
A．尽量多开启电冰箱门
B．照明时选用新型节能灯
C．电视机长期处于待机状态
D．多使用内燃机为动力的汽车
30．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
从电路的组成来看，上述故障现象的原因可以概括成
A．开路B．短路C．通路D．开路或短路
二、填空题（每空1分，共10题，20分）
31．如图所示，将一根带负电的橡胶棒与验电器上方的金属球接触，验电器的两个箔片张开，这是由于箔片上带了____________种（选填：“同”或“异”）电荷的缘故。在橡胶棒与金属球接触的瞬间，金属杆中的电流方向是____________（选填：“A．从金属球流向金属箔”或“B．从金属箔流向金属球”，选填编号即可以）。
32．有一只小灯泡铭牌标有“6V 3W”，现有一个电压为9V的电源，要使小灯泡正常工作，需要串联一个_____Ω的电阻接在电路中，该电阻消耗的电功率是_____W。
33．一盏电灯接到220V的电源上使用时，功率为100W，如果将这个电源连上长导线，再接这盏灯使用，它的功率为81W，则导线上消耗的电功率______w。
34．小红在一个炎热夏日的中午去潇湘河边玩耍，他发现沙子烫脚，而河水却是凉凉的，这主要是因为水的比热容比沙石的比热容_____（填“大”或“小”）。
35．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为________极，电源右端为________极．要使指示灯变亮，滑动变阻器的滑片应向________滑动．
36．电能表是测量电能的仪表。小红同学家中电能表月初和月底的读数如图所示, 则这个月家里用了____度电。小红同学为了测一只正在工作的电饭锅的实际电功率，她关闭了家中其它所有电器，此时她家标有“3000r/kW·h”字样的电能表每分钟转过30圈，则这只电饭锅工作时的实际功率为______W。
37．如图中电压表的示数是_________V。
38．我国家庭电路的电压是_____V，三节新干电池串联提供的电压是_____V．
39．如图所示的装置中，金属棒PQ用两根细导线连接后悬挂在蹄形磁铁之间，把单刀双掷开关S掷向“1”时，是演示_____；开关S掷向“2”时，是演示_____。
40．暑假期间某同学和家人外出旅游，他忘记将家中电视机的电源关闭，电视机处于屏幕保护状态，出门前它家电能表的示数如图所示，10天后它回到家中，电能表的示数为这段时间电视机消耗了_______kW·h的电能，电视机处于屏幕保护状态时，电功率约为 ______W．你从电能表的盘面上还能获得什么信息：_______．(写出一条即可)
三、实验题（每空1分，共2题，15分）
41．在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω。
（1）在图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整。
（______________）
（2）闭合开关后，小灯泡不亮，电流表有示数，电压表没有示数。经检查，导线连接完好，则电路故障可能是小灯泡发生了_______（选填“短路”或“断路”）。
（3）移动滑片P到某一位置时，电压表示数如图乙所示，为______V；此时要测量小灯泡的额定功率，应持滑片P向 _________（选填“左”或“右”）端移动，移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的 I－U图像；
（4）由图像可计算出小灯泡的额定功率是______ W。
（5）完成上述测量后，不用电压表，用如右图所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R0。实验步骤如下，请补充完整：
①闭合开关S、S2，断开开关S1，_______________________ ，使电流表示数为I额。
②闭合开关S、S1，断开开关S2，记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额=_________________ 。
42．实验室电源电压为6V，要测量小灯泡的额定功率，某同学选择一个额定电压为2.5V，电阻大约为10Ω左右的小灯泡，并画出了电路图（图甲）。
(1)若按照该同学设计的电路图进行实验，实验室里有最大阻值是10Ω和50Ω的滑动变阻器，你认为应该选择最大阻值为_____Ω的滑动变阻器。
(2)将图乙中的滑动变阻器和电压表（选用合适的量程）接入电路。
（____）
(3)在实验器材选择无误，电路连接正确的情况下，闭合开关，灯泡不亮，但电压表和电流表都有示数，按照图乙的连接图判断，要让灯泡发光，你的操作是_____；调整电路正常后开始实验，在调节滑动变阻器的过程中，灯泡突然熄灭，电流表突然变得无示数，电压表的示数是6V，你判断故障可能是_____。
(4)为进一步确定小灯泡亮度与电压的关系，做了多次实验，并根据实验数据绘出了小灯泡的U﹣I图像（如图丙所示）。请根据图像信息计算出小灯泡的额定功率是_____W。
四、计算题（每题10分，共2题，20分）
43．某工厂装配车间有一个纯电阻元件R0，其上标有“1*V，6W”字样，其中额定电压值模糊不清，大概看出在10V左右，若要正确使用这个元件，需确定它的额定电压值。现在实验室中有以下实验器材；一个蓄电池（电压约6V），电流表A（量程：0~3A），电流表A2（量程：0~0.6A），两个开关，导线若干。另外，还有可供选择的定值电阻分别为R1（1Ω）、R2（30Ω）、R3（500Ω）、R4（1kΩ）
请你从上述器材中选用合适的器材，通过实验比较精确的测量、得到此元件的额定电压值。要求：
（1）画出实验电路图；（电路不可重新组合）
（2）写出主要的实验步骤和需要测量的物理量：
（3）写出此元件额定电压U额的表达式（用已知量和测量的字母表示）。
44．如图甲所示的电路，电源电压为6V，灯泡L1和L2均标有“6V 6W“字样，其电流随电压变化的曲线均如图乙，问：
（1）如果同时只闭合开关S1、S2，求此时电路消耗的总功率是多少？
（2）如果只闭合开关S2，求此时电流表的示数。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、C
3、D
4、C
5、C
6、D
7、A
8、A
9、D
10、A
11、A
12、C
13、B
14、B
15、A
16、A
17、C
18、C
19、C
20、B
21、C
22、B
23、B
24、C
25、D
26、A
27、A
28、B
29、B
30、A
二、填空题（每空1分，共10题，20分）
31、同 B
32、6 1.5
33、9
34、大
35、N 正 左
36、82 600
37、2.2
38、220 4.5
39、通电导线在磁场中受力的作用 电磁感应现象
40、2.4 10 该电能表接在电压为220 V的电路中工作
三、实验题（每空1分，共2题，15分）
41、见解析所示 短路 2.2 右 0.75 滑动变阻器 I额(I -I额)R0
42、50 将滑动变阻器的滑片向左移动 小灯泡断路 0.5
四、计算题（每题10分，共2题，20分）
43、 (1) (2) 见解析。(3)
44、（1）6W；（2）0.7A。
故障现象
可能原因
检修方法
灯泡不亮
灯泡的灯丝断了
换新灯泡
灯头内的电线断了
连接好
灯头、开关等处的接线松动
检查加固
