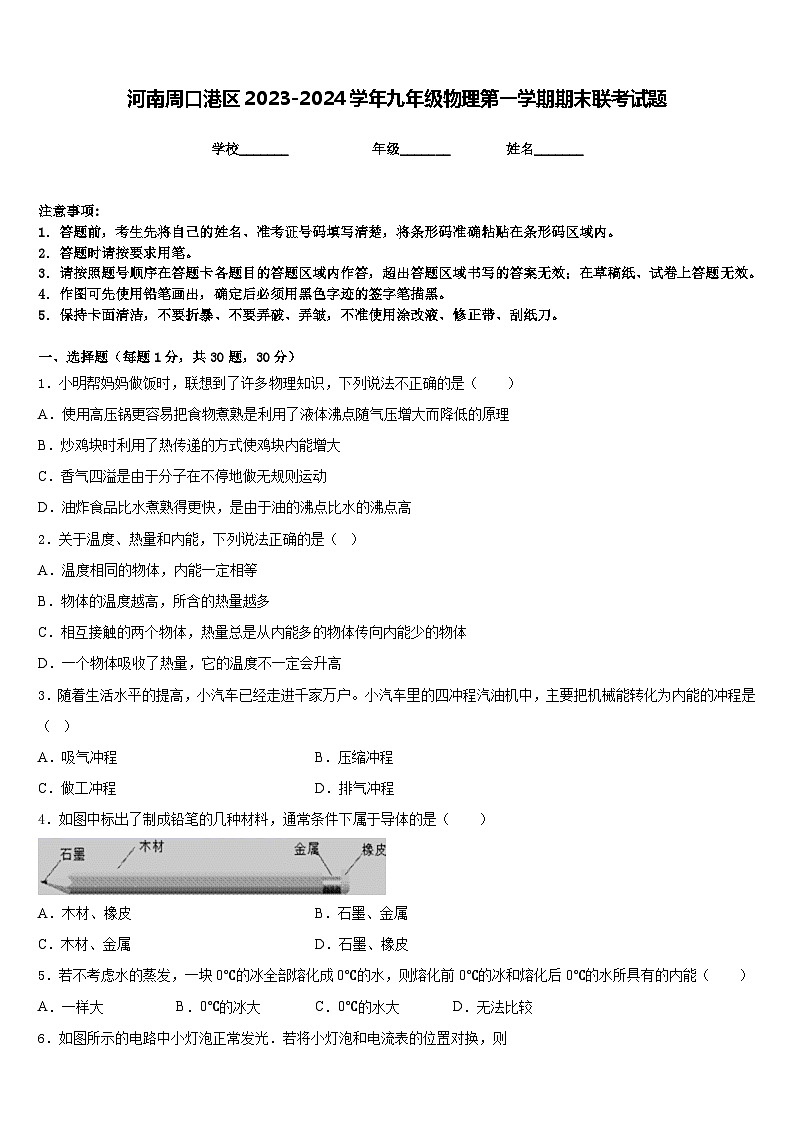

河南周口港区2023-2024学年九年级物理第一学期期末联考试题含答案

这是一份河南周口港区2023-2024学年九年级物理第一学期期末联考试题含答案，共9页。试卷主要包含了答题时请按要求用笔，如图所示的电路中小灯泡正常发光等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．小明帮妈妈做饭时，联想到了许多物理知识，下列说法不正确的是（ ）
A．使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而降低的原理
B．炒鸡块时利用了热传递的方式使鸡块内能增大
C．香气四溢是由于分子在不停地做无规则运动
D．油炸食品比水煮熟得更快，是由于油的沸点比水的沸点高
2．关于温度、热量和内能，下列说法正确的是（ ）
A．温度相同的物体，内能一定相等
B．物体的温度越高，所含的热量越多
C．相互接触的两个物体，热量总是从内能多的物体传向内能少的物体
D．一个物体吸收了热量，它的温度不一定会升高
3．随着生活水平的提高，小汽车已经走进千家万户。小汽车里的四冲程汽油机中，主要把机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程
C．做工冲程D．排气冲程
4．如图中标出了制成铅笔的几种材料，通常条件下属于导体的是（ ）
A．木材、橡皮B．石墨、金属
C．木材、金属D．石墨、橡皮
5．若不考虑水的蒸发，一块0℃的冰全部熔化成0℃的水，则熔化前0℃的冰和熔化后0℃的水所具有的内能（ ）
A．一样大B．0℃的冰大C．0℃的水大D．无法比较

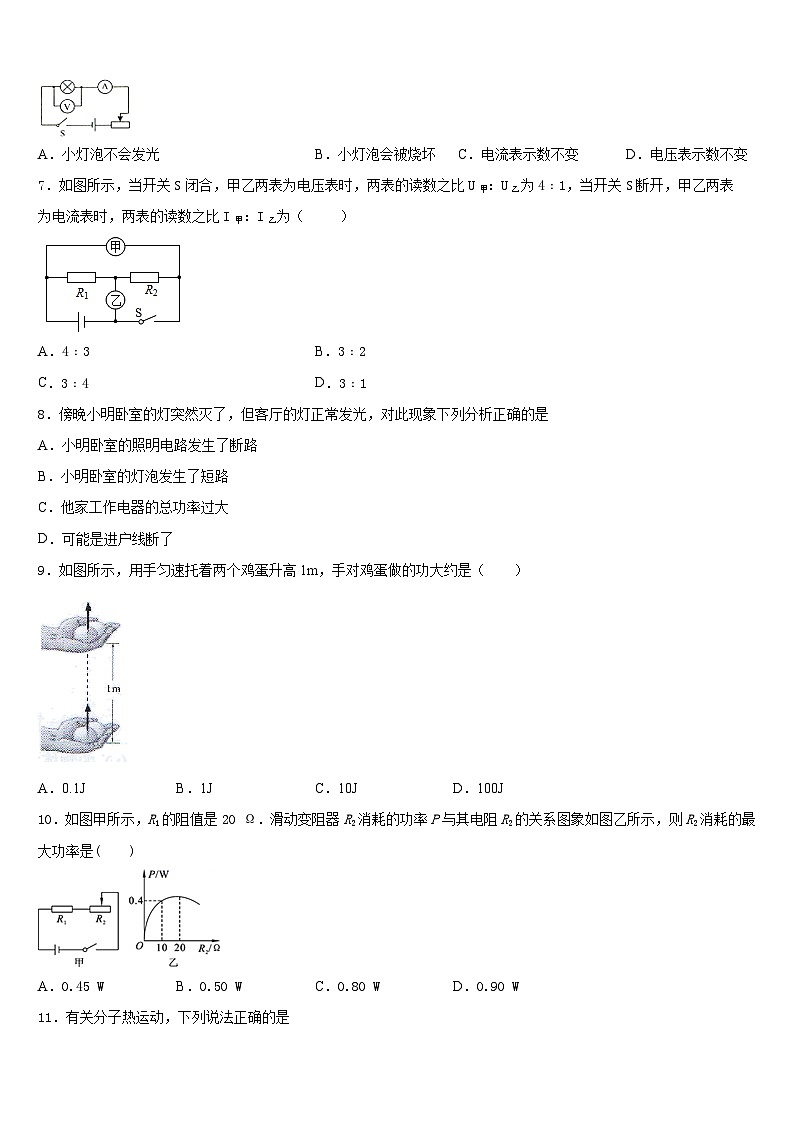

6．如图所示的电路中小灯泡正常发光．若将小灯泡和电流表的位置对换，则
A．小灯泡不会发光 B．小灯泡会被烧坏 C．电流表示数不变 D．电压表示数不变
7．如图所示，当开关S闭合，甲乙两表为电压表时，两表的读数之比U甲：U乙为4﹕1，当开关S断开，甲乙两表为电流表时，两表的读数之比I甲：I乙为（ ）
A．4﹕3B．3﹕2
C．3﹕4 D．3﹕1
8．傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是
A．小明卧室的照明电路发生了断路
B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大
D．可能是进户线断了
9．如图所示，用手匀速托着两个鸡蛋升高1m，手对鸡蛋做的功大约是（ ）
A．0.1JB．1JC．10JD．100J
10．如图甲所示，R1的阻值是20 Ω．滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是( )
A．0.45 WB．0.50 WC．0.80 WD．0.90 W

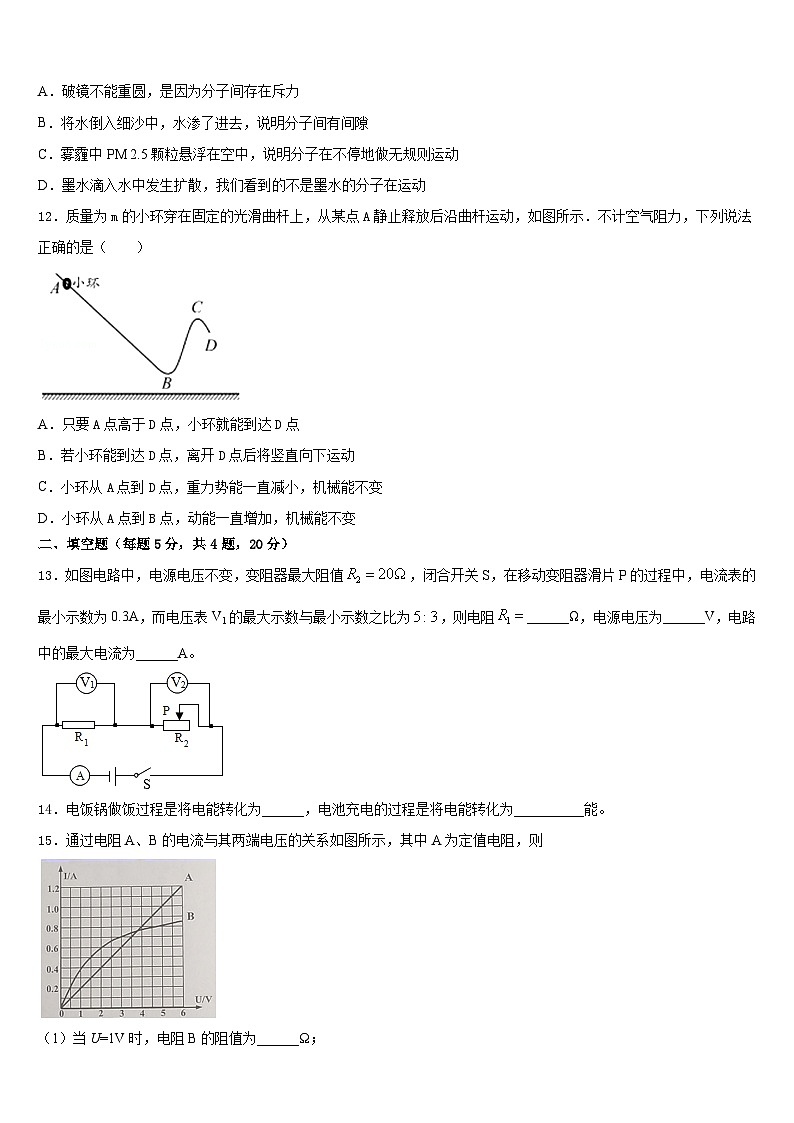

11．有关分子热运动，下列说法正确的是
A．破镜不能重圆，是因为分子间存在斥力
B．将水倒入细沙中，水渗了进去，说明分子间有间隙
C．雾霾中PM 2.5颗粒悬浮在空中，说明分子在不停地做无规则运动
D．墨水滴入水中发生扩散，我们看到的不是墨水的分子在运动
12．质量为m的小环穿在固定的光滑曲杆上，从某点A静止释放后沿曲杆运动，如图所示．不计空气阻力，下列说法正确的是（ ）
A．只要A点高于D点，小环就能到达D点
B．若小环能到达D点，离开D点后将竖直向下运动
C．小环从A点到D点，重力势能一直减小，机械能不变
D．小环从A点到B点，动能一直增加，机械能不变
二、填空题（每题5分，共4题，20分）
13．如图电路中，电源电压不变，变阻器最大阻值，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为0.3A，而电压表V1的最大示数与最小示数之比为，则电阻______Ω，电源电压为______V，电路中的最大电流为______A。
14．电饭锅做饭过程是将电能转化为______，电池充电的过程是将电能转化为__________能。
15．通过电阻A、B的电流与其两端电压的关系如图所示，其中A为定值电阻，则
（1）当U=1V时，电阻B的阻值为______Ω；
（2）当U=0V时，电阻A的阻值为______Ω；
（3）将电阻A接入电源电压恒为3V的电路中，若通电时间为10s,则电阻A产生的热量是___J。
16．定值电阻R和小灯泡L中的电流随其两端电压变化的关系如图甲所示，则定值电阻R的阻值为______Ω．如图乙所示的电路中，闭合开关S，电流表的示数为0.4A，此时小灯泡L消耗的电功率是_____W．
三、实验题（共12分）
17．（4分）小亮同学连接了如图甲所示的电路进行“伏安法测电阻”的实验．

（1）请指出小亮连接错误的导线，在错误导线上打“×”，并用笔画线代替导线作出正确连线．
（_____）
（2）正确连线后，闭合开关，小亮发现电流表无示数，电压表有示数且接近电源电压，则电路故障可能是_____．
（3）小亮测得如下几组数据．
第3次实验时电流表示数如图乙所示，电流表的示数为_____．待测电阻值为_____Ω．
（4）小明设计如图丙所示的电路测量未知电阻Rx的阻值，电源电压恒定，R0为电阻箱，S1为单刀双掷开关．实验步骤如下，请将实验步骤补充完整．
①闭合开关S，将S1拨至“1“，调节滑动变阻器的滑片至某一位置，电流表示数为I；
②再将S1拨至“2”保持_____不动，调节_____，使_____，读出电阻箱的示数即为待测电阻Rx的阻值．
18．（4分）小勇利用如图所示的实验装置“探究导体在磁场中运动时产生感应电流的条件”，他将实验中观察到的现象记录在下表中。
（1）分析得出：_____电路中的部分导体在磁场里做切割磁感线运动时，导体中就会产生感应电流。
（2）比较实验2和3（或6和7）可知：在磁场方向相同时，感应电流的方向与_________有关。
（3）若保持导体ab不动，要产生感应电流，正确的操作是____________。
（4）下列电器中，应用电磁感应原理制成的是________。
A．电铃 B．电风扇 C．动圈式话筒 D．动圈式扬声器
（5）针对这个实验，小勇进行了进一步的探究，他提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想，于是他设计了如下的实验方案：
①保持磁场强弱不变，让导体ab以 ______（填“相同”或“不同”）的速度沿相同方向做切割磁感线运动，观察电流计指针偏转幅度大小。
②如果电流计指针偏转幅度不同，说明感应电流的大小与导体切割磁感线运动速度______（填“有关”或“无关”）。
19．（4分）根据下图所示的实验，完成下列内容：
（1）甲图中铜片是盐水电池的__________极。
（2）乙图说明二极管具有__________性。
（3）丙图中两个铅柱压紧后能吊起重物，说明__________。
（4）丁图中，真空罩内的手机能接收到来电信号，说明电磁波__________。
四、作图题（共16分）
20．（8分）在如图所示的电路中，请用笔画线代替导线连接成正确的电路。要求：电压表测电阻两端的电压，闭合开关后，滑片向左移动过程中，电压表示数变小。
（________）
21．（8分）如图所示，请根据通电螺线管的N、S极判断磁感线的方向并标在虚线上；判断电源的“＋”、“－”极并标明在括号内。
（_____）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源两端电压保持不变，电阻R1 =10Ω, R2 =5Ω．当开关S闭合后，电压表的示数为2V．
求：（1）电流表的示数；
（2）电源两端的电压；
（3）电阻R2通电10s电流所做的功．
23．（12分）如图所示，电源电压恒定不变，灯泡L上标有“6V 9W”字样，已知滑动变阻器R的最大阻值为20Ω，电流表的量程为0~3A，电压表的量程为0~15V。灯泡电阻不随温度变化。求：
（1）灯泡L正常发光时的电流和电阻；
（2）闭合S1、断开S2，滑动变阻器滑片在最右端时，此时灯泡的实际功率为2.25W，求电源电压是多大?
（3）闭合S1、S2，要保证电路中各元件安全，求滑动变阻器R的取值范围。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、B
4、B
5、C
6、C
7、C
8、A
9、B
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、30 15 0.5
14、内能 化学
15、2.5 5 18
16、5 1
三、实验题（共12分）
17、 待测电阻R断路 0.18A 15 滑动变阻器滑片位置 电阻箱旋钮 电流表示数为I
18、闭合 导体切割磁感线运动方向（导体运动方向） 将蹄形磁体左右运动 C 不同 有关
19、正 单向导电 分子间有引力 传播不需要介质（可以在真空中传播）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.2A（2）3V（3）2J
23、（1）1.5A，4Ω；（2）18V；（3）
实验次数
1
2
3
电压U/V
1.5
2.1
2.7
电流I/A
0.10
0.14
电阻R/Ω
15.0
次数
开关
磁场方向
导体ab的运动方向
电流计指针的偏转方向
1
断开
上N下S
向右运动
不偏转
2
闭合
上N下S
向右运动
向左偏转
3
闭合
上N下S
向左运动
向右偏转
4
闭合
上N下S
向上运动
不偏转
5
闭合
上S下N
向下运动
不偏转
6
闭合
上S下N
向右运动
向右偏转
7
闭合
上S下N
向左运动
向左偏转
