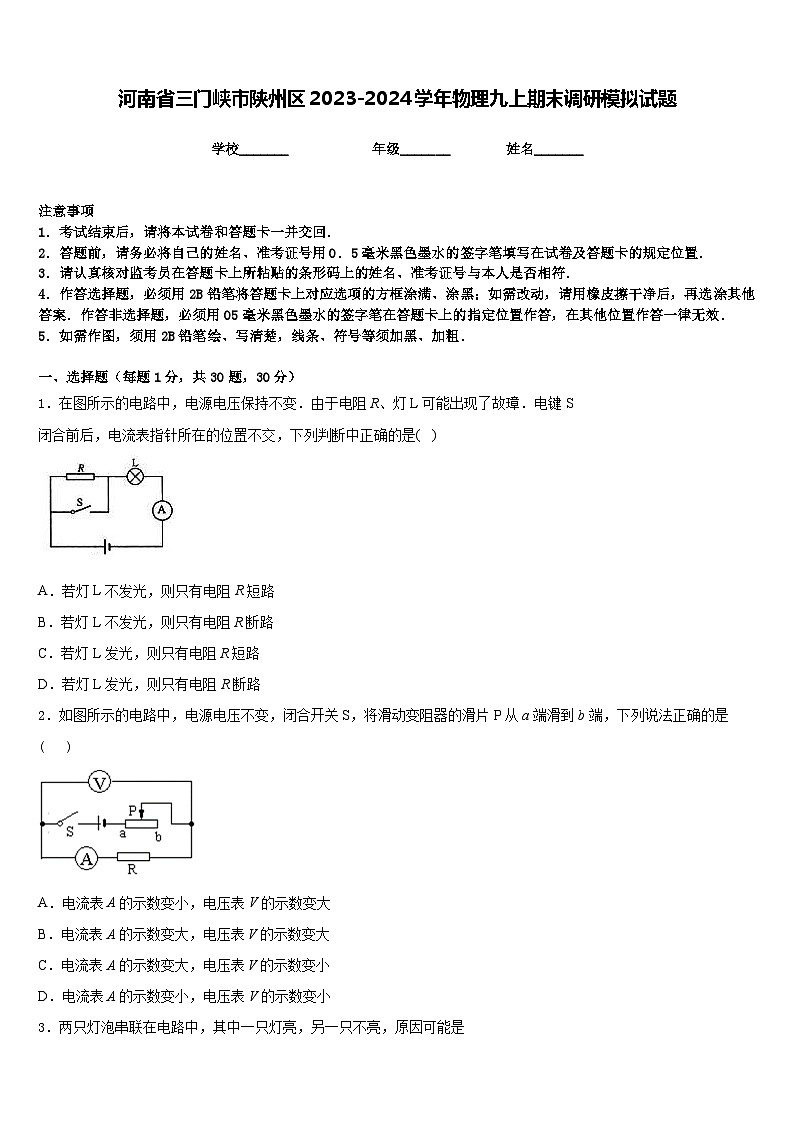

河南省三门峡市陕州区2023-2024学年物理九上期末调研模拟试题含答案

这是一份河南省三门峡市陕州区2023-2024学年物理九上期末调研模拟试题含答案，共9页。试卷主要包含了如图所示的电路中，电源电压不变等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．在图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故璋．电键S
闭合前后，电流表指针所在的位置不交，下列判断中正确的是( )

A．若灯L不发光，则只有电阻R短路
B．若灯L不发光，则只有电阻R断路
C．若灯L发光，则只有电阻R短路
D．若灯L发光，则只有电阻R断路
2．如图所示的电路中，电源电压不变，闭合开关S，将滑动变阻器的滑片P从a端滑到b端，下列说法正确的是( )
A．电流表A的示数变小，电压表V的示数变大
B．电流表A的示数变大，电压表V的示数变大
C．电流表A的示数变大，电压表V的示数变小
D．电流表A的示数变小，电压表V的示数变小

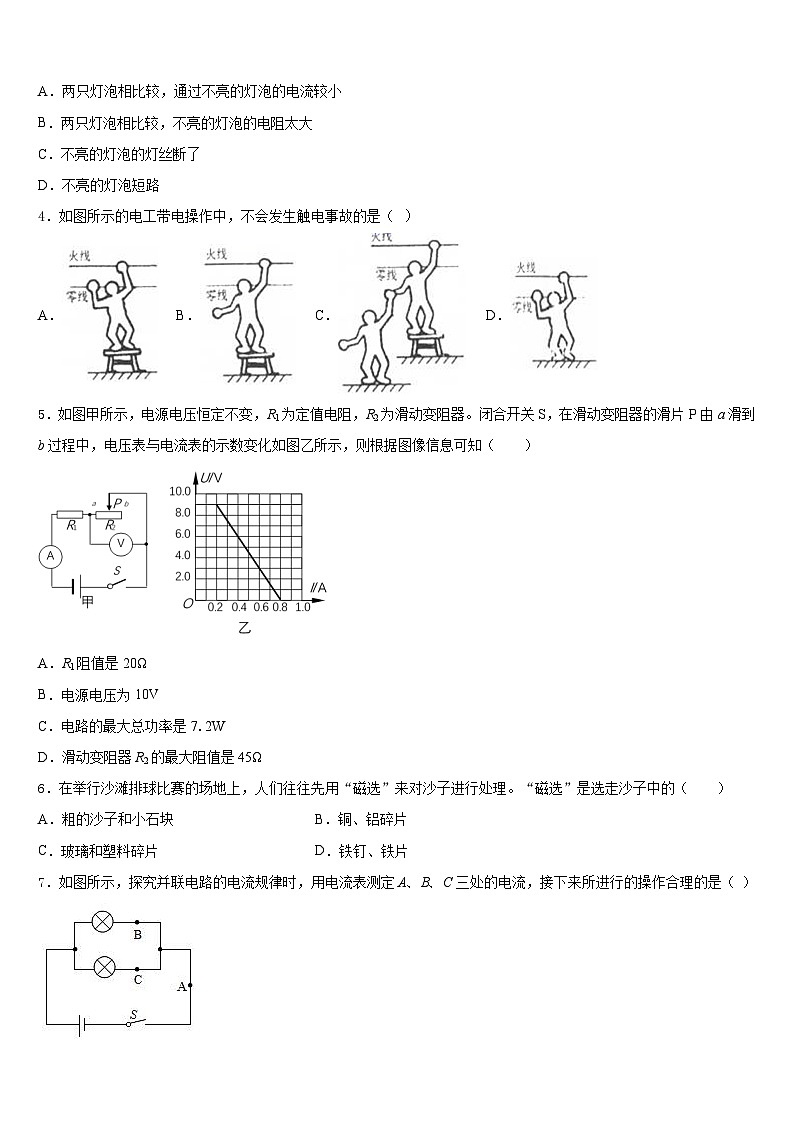

3．两只灯泡串联在电路中，其中一只灯亮，另一只不亮，原因可能是
A．两只灯泡相比较，通过不亮的灯泡的电流较小
B．两只灯泡相比较，不亮的灯泡的电阻太大
C．不亮的灯泡的灯丝断了
D．不亮的灯泡短路
4．如图所示的电工带电操作中，不会发生触电事故的是（ ）
A．B．C．D．
5．如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，在滑动变阻器的滑片P由a滑到b过程中，电压表与电流表的示数变化如图乙所示，则根据图像信息可知（ ）
A．R1阻值是20Ω
B．电源电压为10V
C．电路的最大总功率是7.2W
D．滑动变阻器R2的最大阻值是45Ω
6．在举行沙滩排球比赛的场地上，人们往往先用“磁选”来对沙子进行处理。“磁选”是选走沙子中的（ ）
A．粗的沙子和小石块B．铜、铝碎片
C．玻璃和塑料碎片D．铁钉、铁片
7．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（ ）

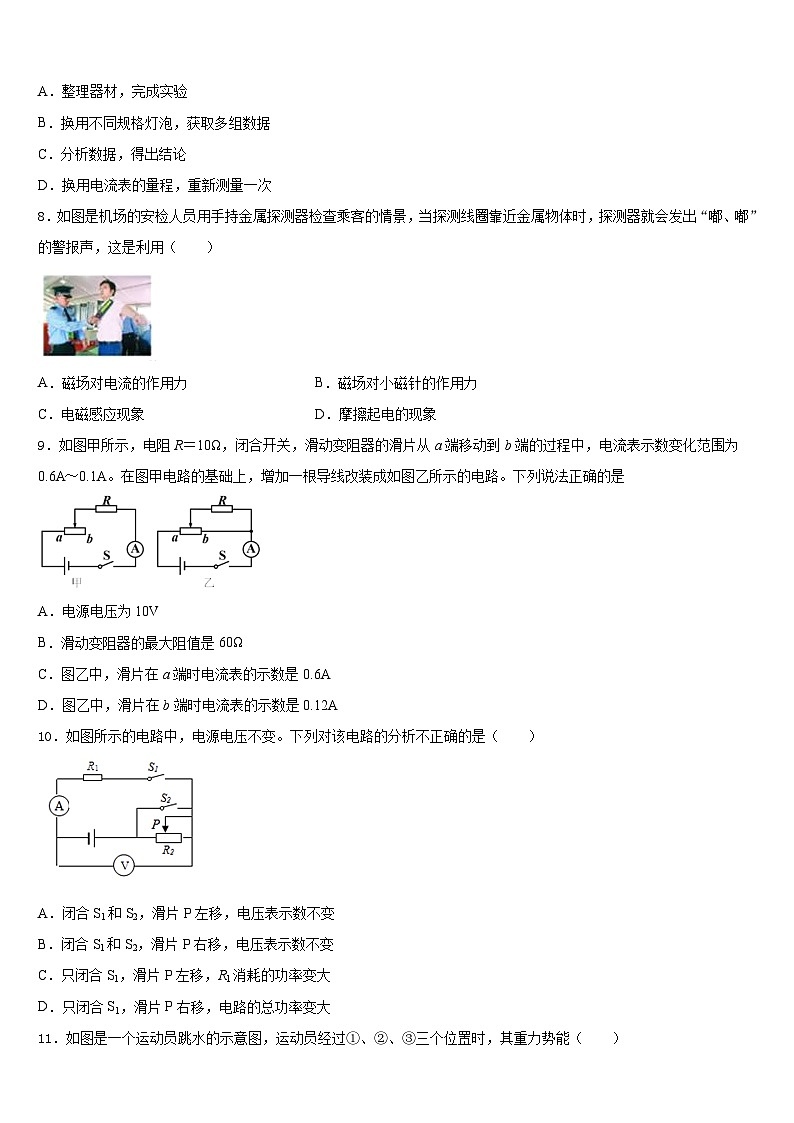

A．整理器材，完成实验
B．换用不同规格灯泡，获取多组数据
C．分析数据，得出结论
D．换用电流表的量程，重新测量一次
8．如图是机场的安检人员用手持金属探测器检查乘客的情景，当探测线圈靠近金属物体时，探测器就会发出“嘟、嘟”的警报声，这是利用（ ）
A．磁场对电流的作用力B．磁场对小磁针的作用力
C．电磁感应现象D．摩擦起电的现象
9．如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在a端时电流表的示数是0.6A
D．图乙中，滑片在b端时电流表的示数是0.12A
10．如图所示的电路中，电源电压不变。下列对该电路的分析不正确的是（ ）
A．闭合S1和S2，滑片P左移，电压表示数不变
B．闭合S1和S2，滑片P右移，电压表示数不变
C．只闭合S1，滑片P左移，R1消耗的功率变大
D．只闭合S1，滑片P右移，电路的总功率变大
11．如图是一个运动员跳水的示意图，运动员经过①、②、③三个位置时，其重力势能（ ）
A．在①最大B．在②最大C．在③最大D．一样大
12．关于温度、内能、热量、功四者之间的关系，下列说法正确的是（ ）
A．对物体做功，物体的内能一定增加
B．物体吸收了热量，它的温度一定升高
C．物体的内能增加，一定吸收了热量
D．物体的温度升高，它的内能一定增加
二、填空题（每题5分，共4题，20分）
13．如图甲为小明家7月底家里电能表读数，图乙为家8月底家里电能表读数，则小明家8月份消耗量电能是______。从小明家的电能表可知，当该电表转数是300转时，所消耗的电是_______。
14．某电热水壶的铭牌如表所示，当此电热水壶正常工作时，用时8分钟将额定容量的水在一个标准大气压下从20℃加热到沸腾，水吸收的热量为__ J，消耗的电能为__J．此电热水壶的效率为__。（c水＝4.2×103J/（kg•℃））
15．某同学家里的电能表在12月初和l2月底的示数分别如图甲和乙所示，他家12月份消耗的电能是__kW·h，他家同时工作的用电器总功率不能超过__W。表盘上“1600 imp/(kW·h)”表示电能表所在电路每消耗1 kW·h的电能，指示灯闪烁1600次。该同学想利用电能表测量家里电水壶的电功率，他应把家中的其他用电器都与电源__，仅让电水壶工作，若他观察到电能表指示灯在2 min内闪烁80次，则电水壶的实际电功率是__W。
16．两个标有“5Ω 1A”和“10Ω 0.6 A”的定值电阻，将它们串联，电源电压最大为_____V；若将它们并联起来使用，干路电流最大是_____A。
三、实验题（共12分）
17．（4分）小明用相同的酒精灯分别给水和煤油加热（如图甲），以探究水和煤油的吸热能力。

（1）本实验需要用到天平这一测量工具，目的是控制不同物质的_____相同。
（2）加热10min，水吸收的热量______（选填“大于”“小于”或“等于”）煤油吸收的热量。
（3）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象（如图乙），由图象可知，煤油的比热容是___。（ ）
18．（4分）在测量额定电压为2.5V的小灯泡功率的实验中,请按要求完成下列问题:
（1）用笔画线代替导线，将电压表正确连入如图甲所示的实物电路中
（________）
（2）闭合开关前，滑动变阻器的滑片P应移至_____端(选填“B”或“C”)，这样操作的目是__________________
（3）正确连接电路后，闭合开关,发现无论怎样移动滑动变阻器的滑片P，灯泡都不发光且电压表、电流表均无示数。某同学用一根导线排查电路故障,当把导线的两端分别接在A、E和A、C接线柱上,发现灯泡两次都发光且电压表均有示数。根据上述现象可判断出电路的故障是______
A．电流表断路 B．电流表短路 C．滑动变阻器断路 D．滑动变阻器短路
（4）故障排除后闭合开关，为测小灯泡的额定功率,调节变阻器使电压表示数为2.5V，此时电流表的示数(如图乙所示)为______A，则灯泡的额定功率是_______W。
19．（4分）小亮利用如图所示装置进行实验“探究电流产生的热量与哪些因素有关”。
（1）在此实验中电流产生的热量不易观察，通过观察U形管中液面高度的变化，来比较电流通过电阻丝产生的热量多少。这种方法称为__________(选填“等效替代”或“转换”)法；
（2）开始实验前，用双手握住空气盒，很快发现U形管中液面出现高度差，说明空气盒气密性__________(选填“好”或“不好”)；
（3）在图1中的两个密闭容器中装有等量的空气，并放置阻值_______(选填“相等”或“不等”)的电阻丝，此装置可研究电流产生的热量与电阻的关系；
（4）在图2中两密闭容器中的电阻丝阻值一样，但在其中一容器外并联了一个阻值相同的电阻丝，此装置研究的是电流产生的热量与__________的关系。
四、作图题（共16分）
20．（8分）某地下通道有东西两个入口，入口处各装有一个声控延时开关S1、S2。无论行人从哪一侧进入通道，发出的声音会使其入口处的开关自动闭合一段时间，通道内的灯泡即会提供照明，方便行人顺利通行。请在图中用笔画线代替导线完成其电路连接。
（____）
21．（8分）如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.
（________）
五、计算题（共22分）
22．（10分）电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
(1)电饭锅正常工作时，在加热状态下的总电流是多少？
(2)电阻R1的阻值是多少？
(3)一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10A；3000r/kW·h”的电能表6min内转了300圈，求电饭锅此时的实际加热功率是多少？
23．（12分）图所示的电路图为某款家庭用电烤箱加热部分的设计电路，其中发热器和正常工作时的加热功率均是600W。求:
（1）当正常工作时，通过它的电流(结果保留一位小数);
（2）开关S闭合后，电路正常工作0.5h消耗的电能。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、B
5、D
6、D
7、B
8、C
9、D
10、D
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、150 0.5
14、4.032×105 5.76×105 70%
15、182 8800 断开
16、9 1.5
三、实验题（共12分）
17、质量 等于
18、 B 保护电路 C 0.28 0.7
19、转换 好 不等 电流
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)5A；(2)48.4Ω；(3)1000W
23、 (1)2.7A (2)
额定电压
220V
频率
50HZ
额定功率
加热
1100W
保温
100W
