河北石家庄新华区42中学2023-2024学年物理九上期末综合测试试题含答案

这是一份河北石家庄新华区42中学2023-2024学年物理九上期末综合测试试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．寒冷的冬天常见人们呼出“白气”，这“白气”是
A．空气B．水蒸气C．小水珠D．小冰晶
2．如图现象中，通过热传递来改变内能的是（ ）
A．给冷水加热
B．压缩空气温度升高
C．下滑时臀部发热
D．搓手取暖

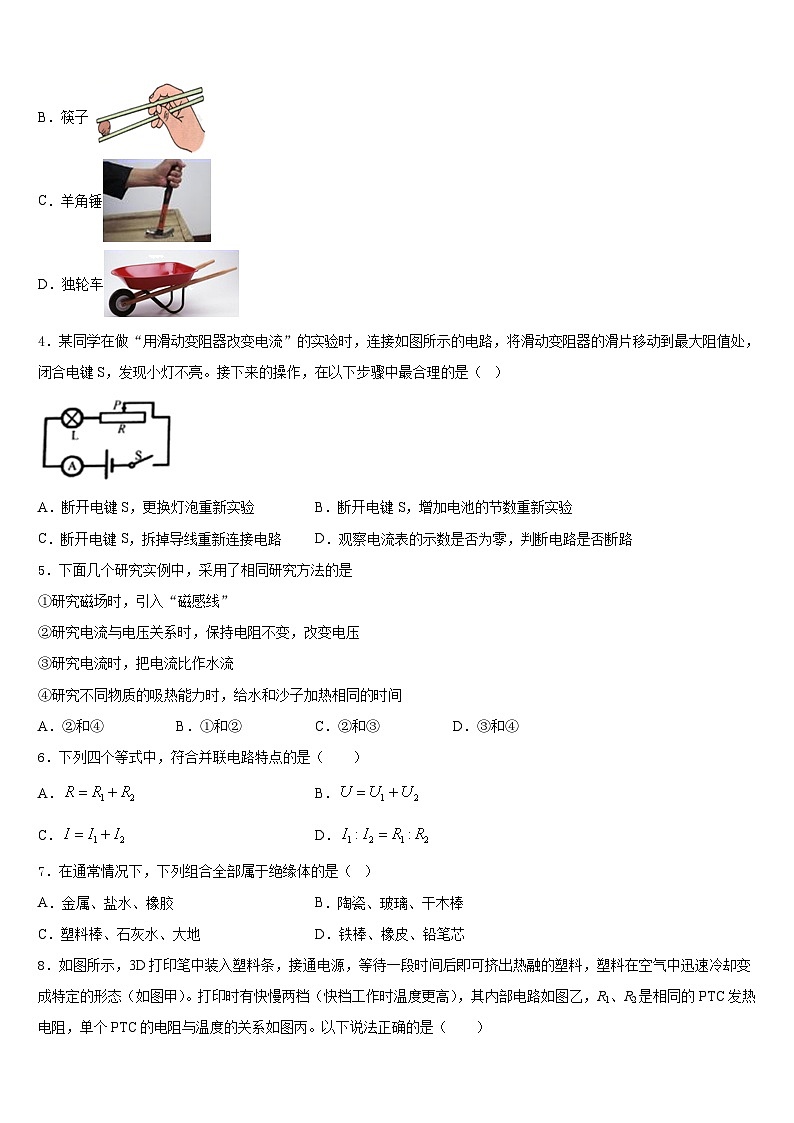

3．如图所示的工具中，属于费力杠杠的是（ ）
A．钳子
B．筷子
C．羊角锤
D．独轮车
4．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合电键S，发现小灯不亮。接下来的操作，在以下步骤中最合理的是（ ）
A．断开电键S，更换灯泡重新实验B．断开电键S，增加电池的节数重新实验
C．断开电键S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路
5．下面几个研究实例中，采用了相同研究方法的是
①研究磁场时，引入“磁感线”
②研究电流与电压关系时，保持电阻不变，改变电压
③研究电流时，把电流比作水流
④研究不同物质的吸热能力时，给水和沙子加热相同的时间
A．②和④B．①和②C．②和③D．③和④
6．下列四个等式中，符合并联电路特点的是（ ）
A．B．
C．D．
7．在通常情况下，下列组合全部属于绝缘体的是（ ）
A．金属、盐水、橡胶B．陶瓷、玻璃、干木棒
C．塑料棒、石灰水、大地D．铁棒、橡皮、铅笔芯
8．如图所示，3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲）。打印时有快慢两档（快档工作时温度更高），其内部电路如图乙，R1、R2是相同的PTC发热电阻，单个PTC的电阻与温度的关系如图丙。以下说法正确的是（ ）
A．打印笔工作时，PTC电阻不发热
B．塑料受热逐渐变软变稀，塑料是晶体
C．乙图可知，只闭合开关S为慢档打印
D．温度为250℃时，打印笔快档通电10s产生的热量为400J
9．关于信息、能源、材料说法正确的是（ ）
A．我国北斗导航系统即将组网完成，“北斗”卫星是利用超声波向地面传递信息的
B．家用微波炉是利用电磁波来加热食物的
C．由于自然界的能量是守恒的，所以不需要节约能源
D．风能、水能、地热能叫做二次能源
10．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，通电一段时间后，左侧U形管中液面高度差比右侧的大。下列说法正确的是
A．左侧容器中的电阻丝与右侧容器中的电阻丝并联连接
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置不能用来探究电流通过导体产生热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
11．2013年CCTV 3·15晚会曝光黄金造假：个别不法商贩为牟取暴利，在黄金中掺入少量金属铱颗粒．已知黄金的熔点是1064.6℃，铱的熔点是2443.O℃，可以有效检测黄金制品中有无铱颗粒的手段是
A．加热至1064.0℃并观察有无铱颗粒B．加热至1065.0℃并观察有无铱颗粒
C．加热至2444.0℃并观察有无铱颗粒D．加热至3507.6℃并观察有无铱颗粒
12．下列做法中，正确的是（ ）
A．无人的教室内开着灯B．尽量少开启电冰箱门
C．夏天将空调温度调得很低D．用铁丝代替保险丝
二、填空题（每题5分，共4题，20分）
13．请在下面的流程图中填入后面所列出的短语，来解释电铃（图甲）是怎样利用电磁铁工作的．短语：弹簧片恢复原状；电磁铁无磁性；电路接通；电路断开；电磁铁吸引衔铁，锤子敲击铃碗；电磁铁有磁性．
14． “红灯停，绿灯行，读秒灯亮等一等”。路口的这些交通指示灯是______的（选填“串联”或“并联”）。红灯快结束时中间的倒计时读秒灯同时亮了，此时通过红灯的电流_______（选填“变大”、“不变”或“变小”）。
15．如图所示，电能表的示数为___________；将该电能表接入电路，电路中允许使用的最大功率为_________W；有同学利用该电能表测量电饭锅的电功率，他只让电饭锅工作，测出电能表的转盘在10min转了600转，则电饭锅的电功率为________W．
16．中国能源结构主要是以煤为主，煤、石油、天然气在我国能源消耗中共占94%，这三种能源属于______能源（选填“可再生”或“不可再生”），这种能源结构是_______（选填“合理”或“不合理”）的．北京市在申办2008奥运会期间推出一种太阳能环保路灯，如图所示，该环保路灯主要部件由太阳能电池板及照明灯泡组成，在晴好的白天里充分接受阳光照射，在这一过程中实现光能转化为_______能．
三、实验题（共12分）
17．（4分）如图所示为小梦家里的电能表请你帮他利用生活中的物品测量家中某电暖器的电功率（电能表上的3000r/（kW•h）用N表示）
（1）其它测量器材：_____
（2）实验步骤与所需要测量的物理量：
①_____
②_____
（3）用所测的物理量写出电暖器电功率大小的表达式：P＝_____
18．（4分）如图所示，要测量某电阻的阻值，实验桌上有下列器材：电流表（）、电压表（），电源（4.5V）、滑动变阻器R，开关、导线、待测电阻Rx（约6Ω左右）。实验要求：多测几组数据且电表都不能超过其量程。实验时，电路中允许通过的最大电流为_____A。在连接电路时，有R1（3Ω 2A）和R2（12Ω 1A）两种滑动变阻器，要保证实验顺利进行，应选______（填R1或R2）。
19．（4分）小鸣学习了电路的知识后，利用如图所示电路进行实验。
(1)他发现当开关闭合时两个灯都发光，当开关断开时两个灯都不发光。若把开关从A的位置分别换到B、C的位置，仍都能控制两个灯的亮灭，说明在串联电路中开关的作用和它的_____无关，总是控制着_____。
(2)他又将电流表分别接在A、B、C的位置，测出一组数据：
指出上述表格所记录的数据中，明显错误的数据是_____A，造成错误的原因是_____。
(3)小鸣将L1和L2更换为如图2所示的两个“自制灯泡”改良装置R1和R2，想要探究“电流热效应与电阻的关系”。将R1和R2串联的目的是_____，为了使实验现象区分明显一些，在选择R1和R2时的要求是_____。
四、作图题（共16分）
20．（8分）如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“﹣”极．
21．（8分）请在如图中，根据通电螺线管的磁感线方向，标出小磁针的N极，并在括号内标出电源的正极。
（________）
五、计算题（共22分）
22．（10分）热熔胶在室温下为固体，加热到一定程度时变为较强黏性的液体，冷却后，将物体牢牢地粘在一起，如图甲是热熔胶枪的外形，其内部有2只相同的PTC加热元件，电路如图乙．单只PTC元件的电阻与温度的变化如图丙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时倒向A、B，枪门冒出胶液，松开扳机，S同时倒向B、C．
（1）松开扳机时为预热状态，当温度为80℃时，电路中的电流是多少？
（2）当温度为180℃时，胶液有最佳黏性，已知一根胶条的质量为50g，若熔化1kg胶需要吸收6.0×J热量，试计算：在正常情况下使用完一根胶条至少要多长时间？
（3）试根据PTC特性定性分析该装置能使温度稳定在180℃的道理．
23．（12分）如图的电路，电源电压保持不变， 在滑动变阻器的滑片P的移动过程中，电压表的变化范围是0～5V，电流的相应变化范围是1.5A～1.0A．求：
（1）电阻R1的阻值_______________；
（2）滑动变阻器R2接入电路部分的最大阻值_____________．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、B
4、D
5、A
6、C
7、B
8、C
9、B
10、B
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、闭合开关，电磁铁有电流通过，电磁铁具有了磁性，衔铁被吸引过来，使锤子打击铃碗发出声音，同时衔铁B与螺钉A分离，电路断开，电磁铁失去了磁性，锤子又被弹簧片弹回，电路闭合，不断重复，电铃便发出连续击打声了
14、并联 不变
15、1362.5kW⋅h 1100 1200
16、不可再生 不合理 电
三、实验题（共12分）
17、手表或钟表 详见解析 详见解析
18、0.5 R2
19、位置 连入电路里的全部用电器 1.5 接小量程却按大量程读的数 控制电流相同、通电时间相同 R1和R2的阻值相差大一些
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.125A（2）375s（3）见解析
23、10Ω 5Ω
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
