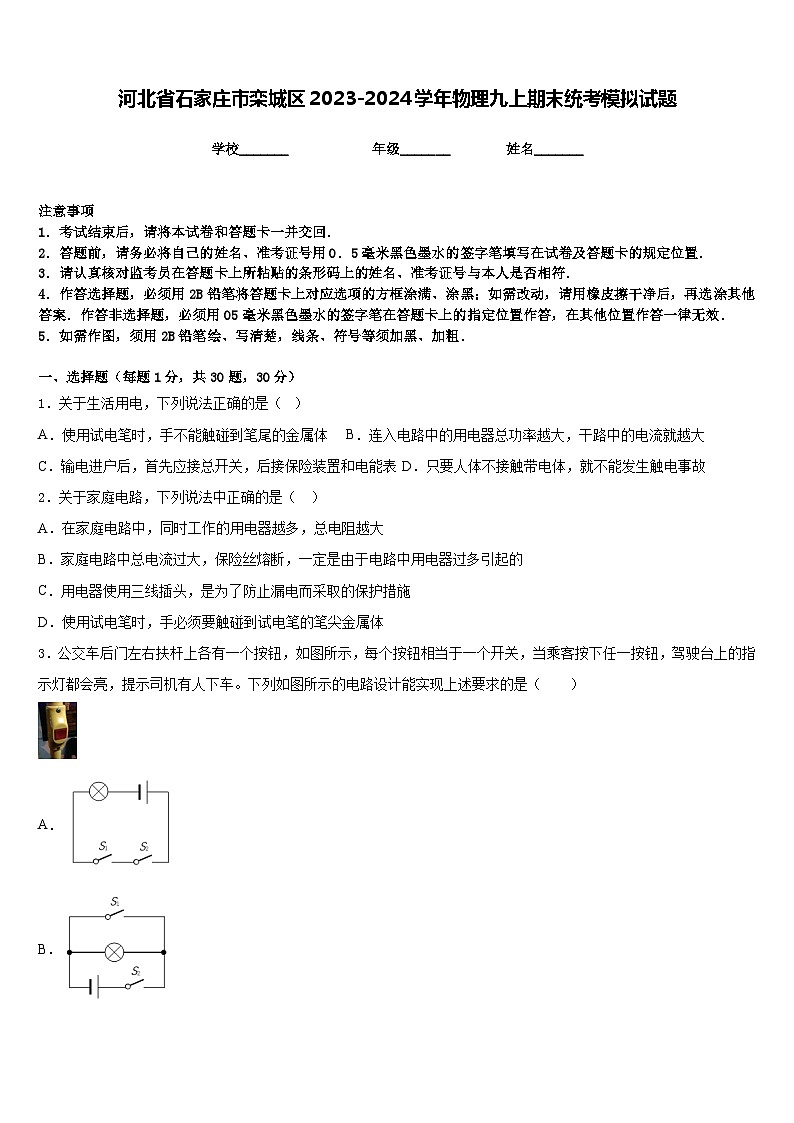

河北省石家庄市栾城区2023-2024学年物理九上期末统考模拟试题含答案

这是一份河北省石家庄市栾城区2023-2024学年物理九上期末统考模拟试题含答案，共9页。试卷主要包含了在国际单位制中，电功的单位是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．关于生活用电，下列说法正确的是（ ）
A．使用试电笔时，手不能触碰到笔尾的金属体B．连入电路中的用电器总功率越大，干路中的电流就越大
C．输电进户后，首先应接总开关，后接保险装置和电能表D．只要人体不接触带电体，就不能发生触电事故
2．关于家庭电路，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多引起的
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．使用试电笔时，手必须要触碰到试电笔的笔尖金属体
3．公交车后门左右扶杆上各有一个按钮，如图所示，每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯都会亮，提示司机有人下车。下列如图所示的电路设计能实现上述要求的是（ ）
A．
B．
C．
D．
4．一只电阻两端的电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.1 A，则该电阻的阻值是
A．8 ΩB．20 ΩC．28 ΩD．无法确定
5．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（ ）
A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小
B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A
6．细心的小明在阅读教材P53的J0407型直流电流表说明书的时候，发现在“规格”一栏中出现了“表头灵敏度为75mA”字样，通过关于表头灵敏度知识的学习，小明知道：表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值。因此，结合电路知识，在采用该电流表时，推测正确的是
A．该电流表的量程为0～75mA
B．该电流表可以直接接在电源两极之间
C．该电流表可以测量大小为0.2A的电流
D．该电流表的电流应该从“-”接线柱流入
7．在国际单位制中，电功的单位是
A．伏特（V）B．欧姆（Ω）C．焦耳（J）D．瓦特（W）

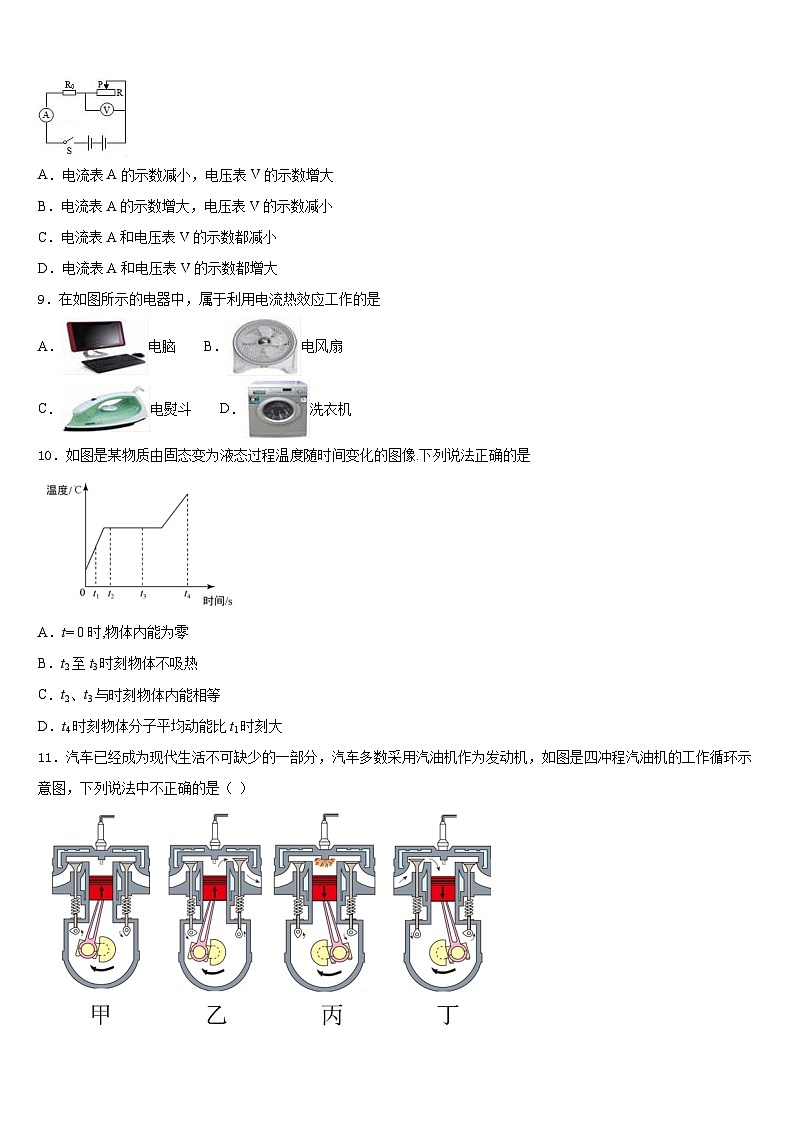

8．如图所示，电源的电压不变，闭合开关S，将滑动变阻器的滑片P向左端移动过程中，下列说法正确的是
A．电流表A的示数减小，电压表V的示数增大
B．电流表A的示数增大，电压表V的示数减小
C．电流表A和电压表V的示数都减小
D．电流表A和电压表V的示数都增大
9．在如图所示的电器中，属于利用电流热效应工作的是
A．电脑 B．电风扇
C．电熨斗 D．洗衣机
10．如图是某物质由固态变为液态过程温度随时间变化的图像.下列说法正确的是
A．t= 0时,物体内能为零
B．t2至t3时刻物体不吸热
C．t2、t3与时刻物体内能相等
D．t4时刻物体分子平均动能比t1时刻大
11．汽车已经成为现代生活不可缺少的一部分，汽车多数采用汽油机作为发动机，如图是四冲程汽油机的工作循环示意图，下列说法中不正确的是（ ）
A．甲冲程是把机械能转化为内能
B．乙冲程是排气冲程
C．丙冲程是把机械能转化为内能
D．丁冲程是吸气冲程
12．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四种测未知电阻Rx的电路，其中不可行的是（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光.则甲、乙两电路的总功率之比P1:P2=______.
14．某一导体，两端加4.5V电压时，通过它的电流为0.15A．它的电阻为_____Ω；当其两端电压为0V时，它的电阻是_____Ω．
15．要使一根铜丝温度升高，采取的措施可分两类：一类是______； 另一类是___________。
16．如图中电压表的示数是_________V。
三、实验题（共12分）
17．（4分）电阻箱是能够直接读出电阻值的变阻器，在电路图中符号是“ ”。为了探究在导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数的关系，小明设计了图甲的实验电路图，图丙是根据实验数据描绘出的I—图像：
(1)乙图是根据甲图连接的实物图，请在错误导线上打“×”并连接正确（只一根导线错）；
（_______）
(2)小明同学在发现电路有故障时，首要的规范操作应是_____________；
(3)实验时，当电阻箱接入电阻从10Ω变成15Ω时，电压表示数变大，此时，应该调节滑动变阻器的滑片向______移动（选填“左”或“右”），直到电压表示数为________V；
(4)分析实验数据，小明得出实验探究的结论是_________________。
18．（4分）如图甲所示是“探究不同物质吸热能力”的实验装置，小华用两个相同的烧杯分别装入质量相等的A和B两种液体，用相同的装置加热。
(1)实验中使用玻璃棒的目的是________________。
(2)两种物质吸收热量的多少可通过____________(选填“液体升高的温度”或“加热时间”)比较。
(3)根据实验数据绘制的温度与时间的关系图象如图乙所示，分析图象可知：质量相等的A和B两种液体，在升高相同温度时，__________（选填“A”或“B”）吸收的热量较多。
(4)冬天，小华想自制一个暖手袋，若只能从A或B中选一种装入暖手袋中作为供热物质，则应选择_____ （选填“A”或“B”）。
19．（4分）在测量额定电压为3.8V的小灯泡电功率实验中，小明同学连接了如图甲所示的电路（电源电压4.5V保持不变，电路元件完好，接线柱接线牢固）．
（1）在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将_______，电压表的示数将_______（两空均选填“变化”或“不变”）．
（2）检查电路发现一处错误，指出连接错误的导线是_______（填“a”、“b”、“c”或“d”）．
（3）排除故障后，继续实验，分别记下了多组对应的电压表和电流表的示数，并绘制了如图乙所示的I﹣U图象．某次实验时电流表示数如图丙所示，电流表的示数为_______A，此时小灯泡的电阻是_______Ω；当小灯泡正常发光时，它的额定功率是_______W．
（4）若实验过程中电压表的大量程损坏，在不添加任何器材的情况下，请你在答题卡中的方框内设计能测量小灯泡额定功率的实验电路图．_____
四、作图题（共16分）
20．（8分）请在图中把螺口灯泡和开关正确接入家庭电路。
（______）
21．（8分）小丽家有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可达到方便节电的目的，请将如图所示的原理图连接完整，要求符合安全用电原则。
五、计算题（共22分）
22．（10分）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图是某品牌养生壶简化电路图，开关 S2 可以断开、接 A、接 B。[c 水= 4.2×103 J/（kg·℃）]
（1）开关 S1、S2 处于什么状态，养生壶处于低温档，说明判断依据。
（2）养生壶处于中温档工作时，求电路中的电流大小。
（3）求 R2 的阻值。
（4）在标准大气压下，使用高温档正常加热，将质量为1kg、初温是 12℃的一壶水烧开，用了 7min，求水吸收的热量和养生壶高温档的加热效率。
23．（12分）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关 S1、S，断开 S2 时，电流表的示数为 0.4A．
（1） 求电源电压；
（2） 当闭合开关 S2、S，断开 S1 时，求电流表的示数；
（3） 当闭合开关 S1、S2、S 时，通电 100s，求整个电路消耗的电能．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、D
4、A
5、B
6、A
7、C
8、B
9、C
10、D
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、3:1
14、30 30
15、做功 热传递
16、2.2
三、实验题（共12分）
17、见解析所示 断开开关 右 10 电压一定时，电流与电阻成反比（或电压一定时，电流与电阻的倒数成正比）
18、使液体受热均匀 加热时间 A A
19、变化 不变 d 0.18A 10 1.064
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）S1断开，S2接A时，为低温档；因为此时电阻R1、R2串联，电路中的总电阻最大，总功率最小； （2）2.5A （3）88Ω （4）3.696×105J 80%
23、（1）12V；（2）1.2A；（3）1920J．
项 目
参数
额定电压（V）
220
低温档功率（W）
275
中温档功率（W）
550
高温档功率（W）
1100
