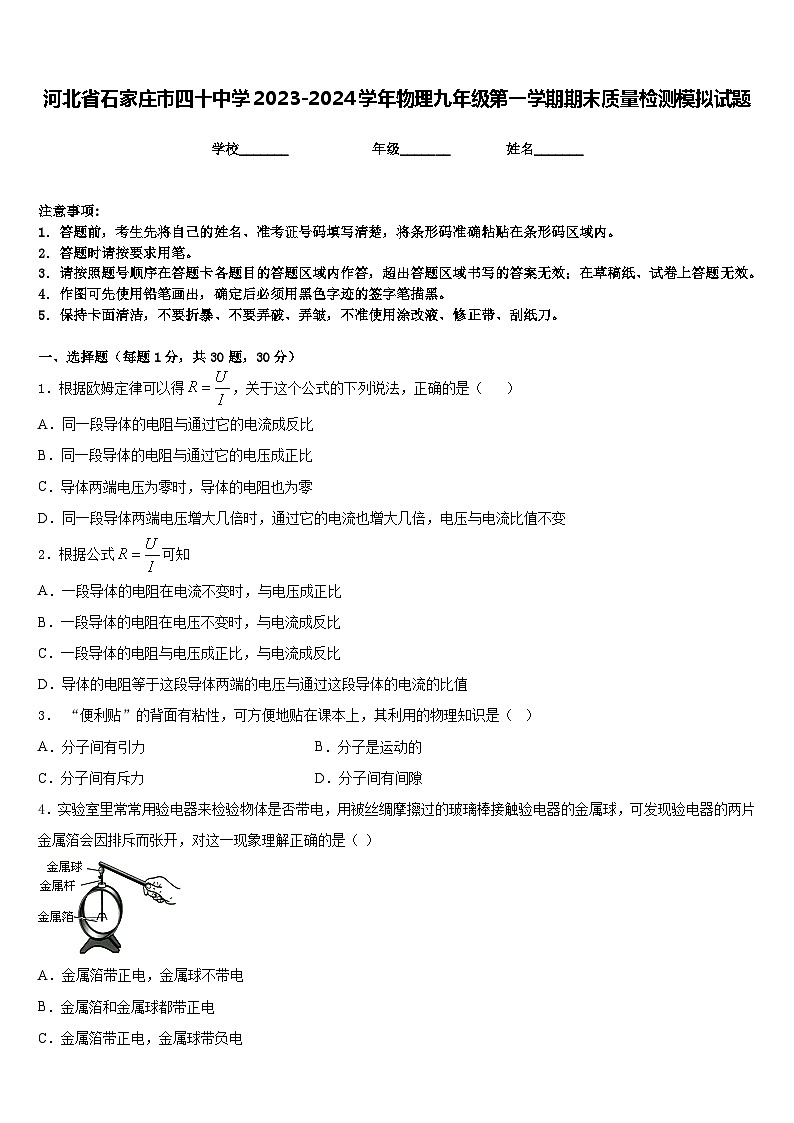

河北省石家庄市四十中学2023-2024学年物理九年级第一学期期末质量检测模拟试题含答案

这是一份河北省石家庄市四十中学2023-2024学年物理九年级第一学期期末质量检测模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．根据欧姆定律可以得，关于这个公式的下列说法，正确的是（ ）
A．同一段导体的电阻与通过它的电流成反比
B．同一段导体的电阻与通过它的电压成正比
C．导体两端电压为零时，导体的电阻也为零
D．同一段导体两端电压增大几倍时，通过它的电流也增大几倍，电压与电流比值不变
2．根据公式可知
A．一段导体的电阻在电流不变时，与电压成正比
B．一段导体的电阻在电压不变时，与电流成反比
C．一段导体的电阻与电压成正比，与电流成反比
D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值
3． “便利贴”的背面有粘性，可方便地贴在课本上，其利用的物理知识是（ ）
A．分子间有引力B．分子是运动的
C．分子间有斥力D．分子间有间隙
4．实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是（ ）
A．金属箔带正电，金属球不带电
B．金属箔和金属球都带正电
C．金属箔带正电，金属球带负电
D．金属箔和金属球都带负电

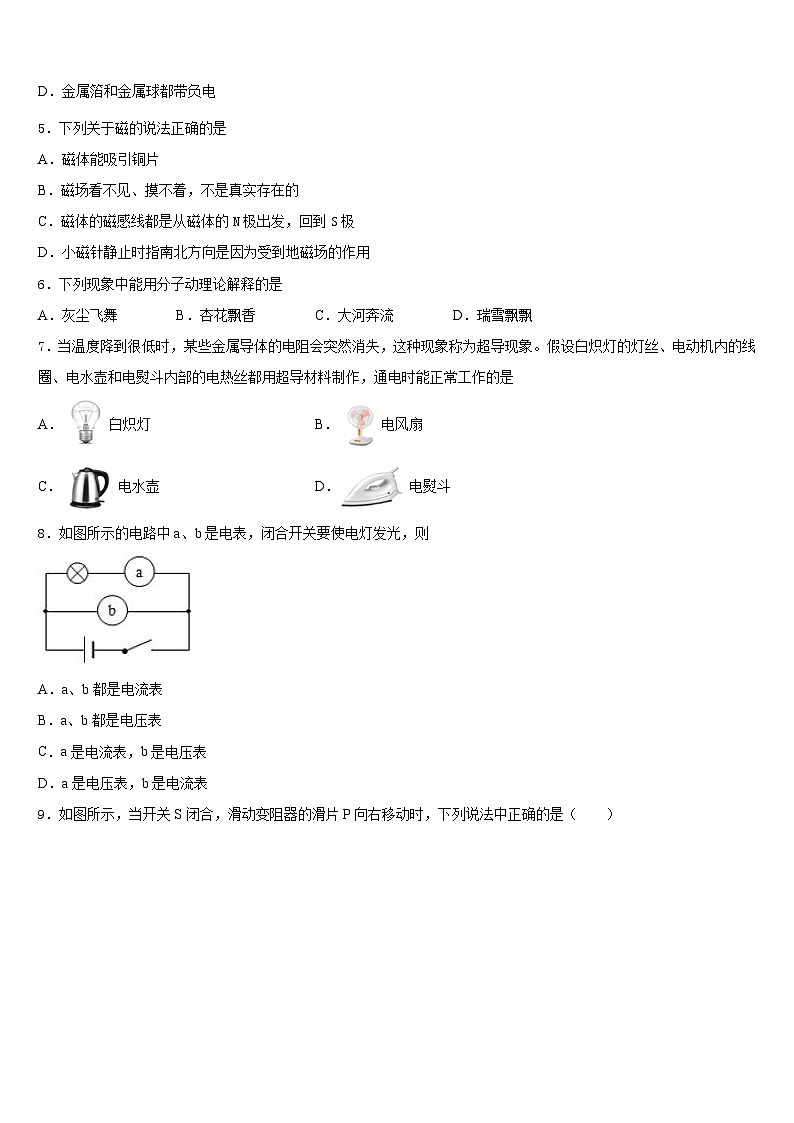

5．下列关于磁的说法正确的是
A．磁体能吸引铜片
B．磁场看不见、摸不着，不是真实存在的
C．磁体的磁感线都是从磁体的N极出发，回到S极
D．小磁针静止时指南北方向是因为受到地磁场的作用
6．下列现象中能用分子动理论解释的是
A．灰尘飞舞B．杏花飘香C．大河奔流D．瑞雪飘飘
7．当温度降到很低时，某些金属导体的电阻会突然消失，这种现象称为超导现象。假设白炽灯的灯丝、电动机内的线圈、电水壶和电熨斗内部的电热丝都用超导材料制作，通电时能正常工作的是
A．白炽灯B．电风扇
C．电水壶D．电熨斗
8．如图所示的电路中a、b是电表，闭合开关要使电灯发光，则
A．a、b都是电流表
B．a、b都是电压表
C．a是电流表，b是电压表
D．a是电压表，b是电流表

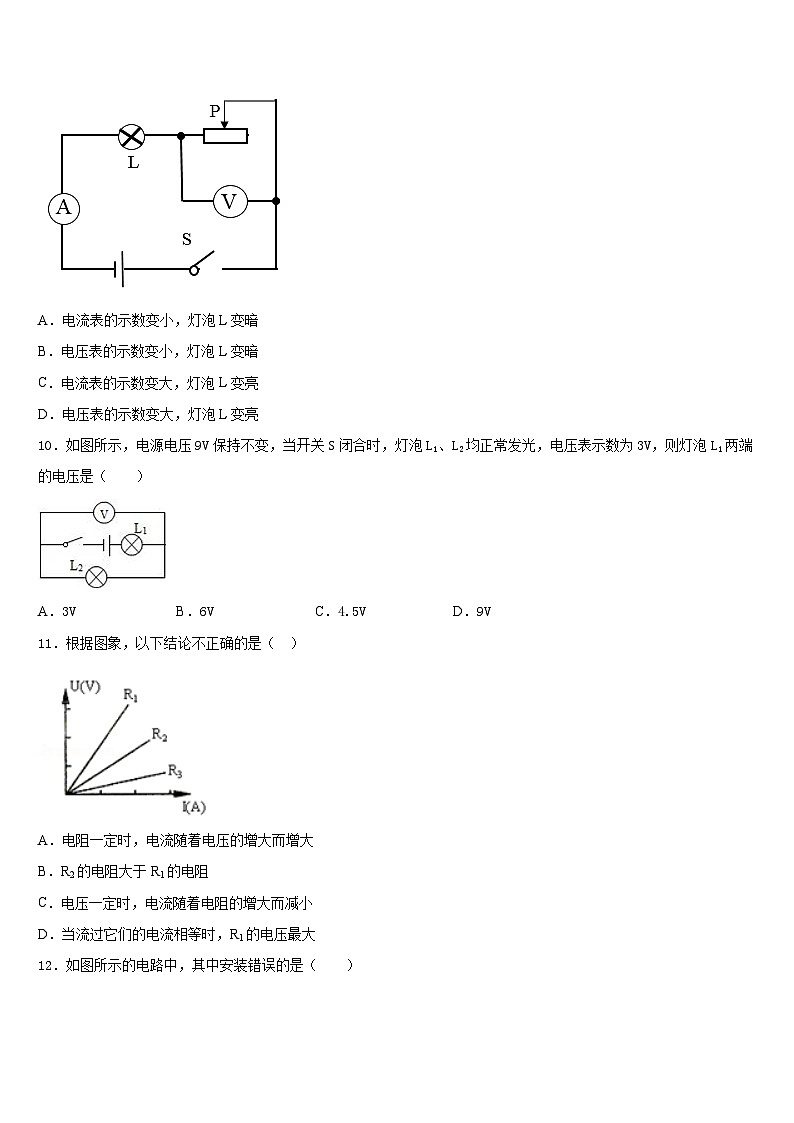

9．如图所示，当开关S闭合，滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）
A．电流表的示数变小，灯泡L变暗
B．电压表的示数变小，灯泡L变暗
C．电流表的示数变大，灯泡L变亮
D．电压表的示数变大，灯泡L变亮
10．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（ ）
A．3VB．6VC．4.5VD．9V
11．根据图象，以下结论不正确的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．R2的电阻大于R1的电阻
C．电压一定时，电流随着电阻的增大而减小
D．当流过它们的电流相等时，R1的电压最大
12．如图所示的电路中，其中安装错误的是（ ）
A．开关S1B．开关S2
C．插座D．白炽灯A
二、填空题（每题5分，共4题，20分）
13．如图所示是小芸家的电能表及该表某月月初、月末的两次读数。由图可知，她家使用的用电器该月消耗的电能为 ________。
14．家庭电路中电灯、电视机、电冰箱等用电器之间是__联的，这些用电器一起工作的越多，电路的总功率__（选填“越大”或“越小”）．
15．如图表示的是汽油机的_______冲程；此冲程是_______能转化为_____能．在压缩冲程中，是通过_____方式增加气体内能的．
16．汽油机的一个工作循环是由四个冲程组成的，图中表示做功冲程的是_____，（选A、B、C、D）此冲程将____能转化为______能。
三、实验题（共12分）
17．（4分）实验小组的同学用如图所示的装置探究“物体动能的大小与质量和速度的关系”，将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离。
(1)本实验使钢球获得动能的操作方法是____________________________________，钢球动能的大小是通过观察_______________来判断的。
(2)从表中数据可以看出，他们让质量不同的钢球从相同高度摆下，使钢球到达竖直位置的______相同，从而探究动能与_______的关系。
(3)在第3次实验中，木块被撞后滑出木板，需要重做第3次实验，甲同学建议换用同样较长的木板，乙同学建议换一个较大的木块，丙同学建议降低钢球下摆的高度。你认为应当采用_____同学的建议。
(4)由上述实验数据和现象可得出结论：__________________________________。
18．（4分）如图所示，一张百元新钞票好像被一支笔“戳通”了，实际上这张新钞票依然完好无损，原来，纸币下方的笔杆与纸币上方的笔头可以互相分离，笔杆上与笔头相连的一端内部装有小磁铁，则笔头内的材料可能含有_____（选填“铜”“铁”或“塑料”）。笔头内的材料是否有磁性呢？
请你选用合适的器材设计实验进行探究，并解答下列问题：
(1)实验器材：_____。
(2)实验过程和可能产生的现象及结论：_____。
19．（4分）在探究“电流通过导体时产生的热量与什么因素有关”的实验中。实验装置如图所示，两个透明容器中密封着等质量的空气两容器中的电阻丝串联起来连接到电源两端。

（1）实验中我们是通过观察U形管中液面的_____来比较各容器中电热丝产生热量多少的。
（2）在图甲中，是探究电流通过导体产生的热量与_____的关系。
（3）要想探究电流通过导体产生的热量与电流大小的关系，请你将乙图中5Ω的电阻用笔画线代替导线接入电路中。
（_____）
四、作图题（共16分）
20．（8分）请你将图中的元件连成符合安全用电原则的照明电路，要关只控制灯泡，孔插座单独接入。
（____）
21．（8分）在如图虚线框中填入电池和电压表的符号，使电路成为串联电路．
（_______）
五、计算题（共22分）
22．（10分）如图所示，R1为0～200Ω的变阻器，R2＝40Ω，电源电压为20V，电流表的量程A1是0～0.6A，电流表A2的量程是0～3A．闭合开关S，当滑动变阻器的滑片位于R1的中点时．
（1）通过R1的电流是多少？
（2）为了使两表都不损坏，R1连入电路的电阻只能在什么范围内变化？
23．（12分）如图甲所示，电源两端电压不变。R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图像如图乙所示，根据图像信息。求：
(1)滑动变阻器的最大阻值；
(2)R1的阻值和电源电压；
(3)求此电路的最大电功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、A
4、B
5、D
6、B
7、B
8、C
9、A
10、B
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、82kw•h
14、并 越大
15、做功 内能 机械能 做功
16、B 内 机械
三、实验题（共12分）
17、 将钢球从某一高度由静止释放 木块运动的距离 速度 质量 甲 在速度一定时，质量越大，动能越大
18、铁 大头针 用笔头靠近大头针，若大头针被吸引，则笔头处有磁性；若大头针没有被吸引，则笔头处无磁性
19、高度差 电阻
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.2A（2）8Ω～200Ω
23、 (1)125Ω；(2)5Ω，12V；(3)28.8W
