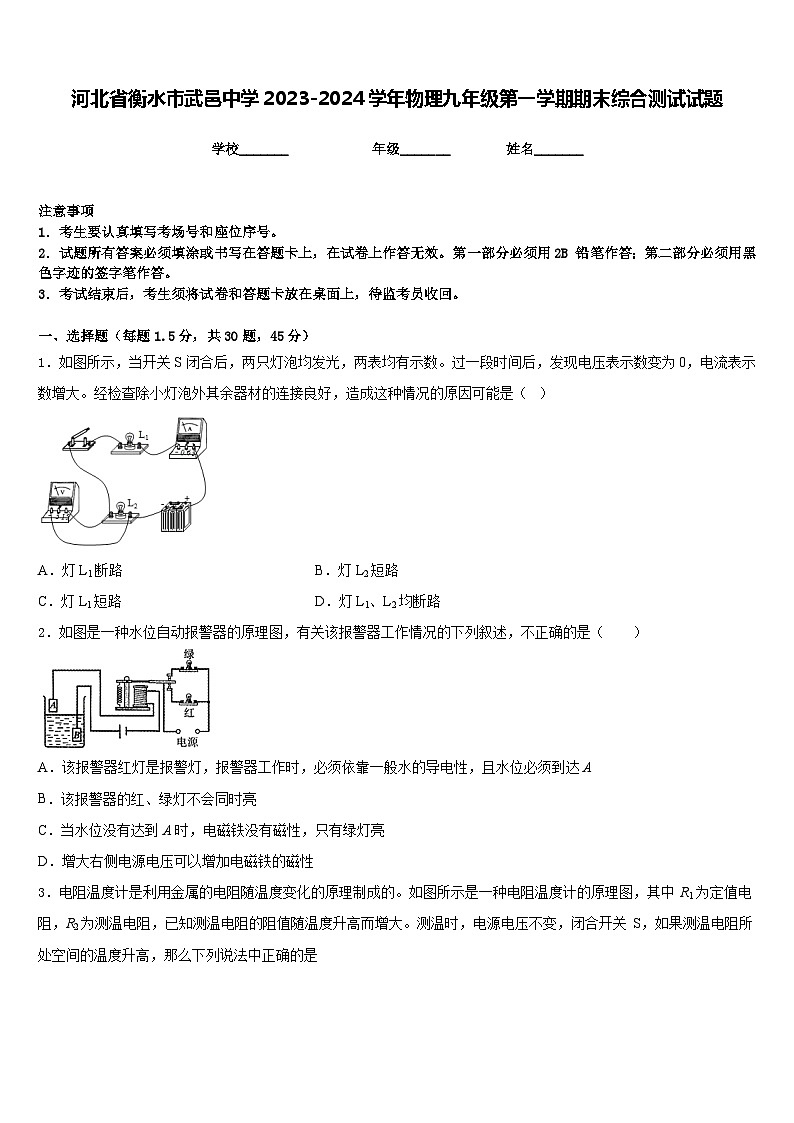

河北省衡水市武邑中学2023-2024学年物理九年级第一学期期末综合测试试题含答案

这是一份河北省衡水市武邑中学2023-2024学年物理九年级第一学期期末综合测试试题含答案，共13页。试卷主要包含了考生要认真填写考场号和座位序号，如图是电流表的内部结构示意图，干电池在工作过程中，它的作用是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（ ）
A．灯L1断路B．灯L2短路
C．灯L1短路D．灯L1、L2均断路
2．如图是一种水位自动报警器的原理图，有关该报警器工作情况的下列叙述，不正确的是（ ）
A．该报警器红灯是报警灯，报警器工作时，必须依靠一般水的导电性，且水位必须到达A
B．该报警器的红、绿灯不会同时亮
C．当水位没有达到A时，电磁铁没有磁性，只有绿灯亮
D．增大右侧电源电压可以增加电磁铁的磁性

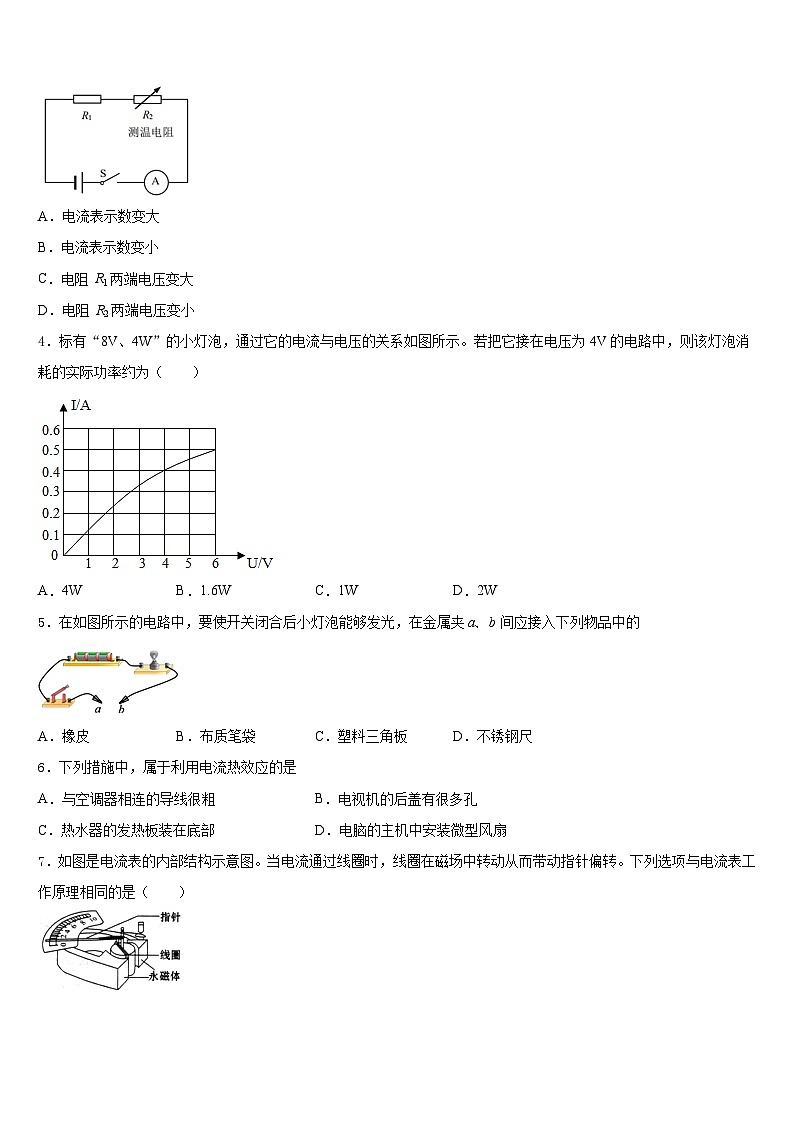

3．电阻温度计是利用金属的电阻随温度变化的原理制成的。如图所示是一种电阻温度计的原理图，其中 R1为定值电阻，R2为测温电阻，已知测温电阻的阻值随温度升高而增大。测温时，电源电压不变，闭合开关 S，如果测温电阻所处空间的温度升高，那么下列说法中正确的是
A．电流表示数变大
B．电流表示数变小
C．电阻 R1两端电压变大
D．电阻 R2两端电压变小
4．标有“8V、4W”的小灯泡，通过它的电流与电压的关系如图所示。若把它接在电压为4V的电路中，则该灯泡消耗的实际功率约为（ ）
A．4WB．1.6WC．1WD．2W
5．在如图所示的电路中，要使开关闭合后小灯泡能够发光，在金属夹a、b间应接入下列物品中的
A．橡皮B．布质笔袋C．塑料三角板D．不锈钢尺
6．下列措施中，属于利用电流热效应的是
A．与空调器相连的导线很粗B．电视机的后盖有很多孔
C．热水器的发热板装在底部D．电脑的主机中安装微型风扇

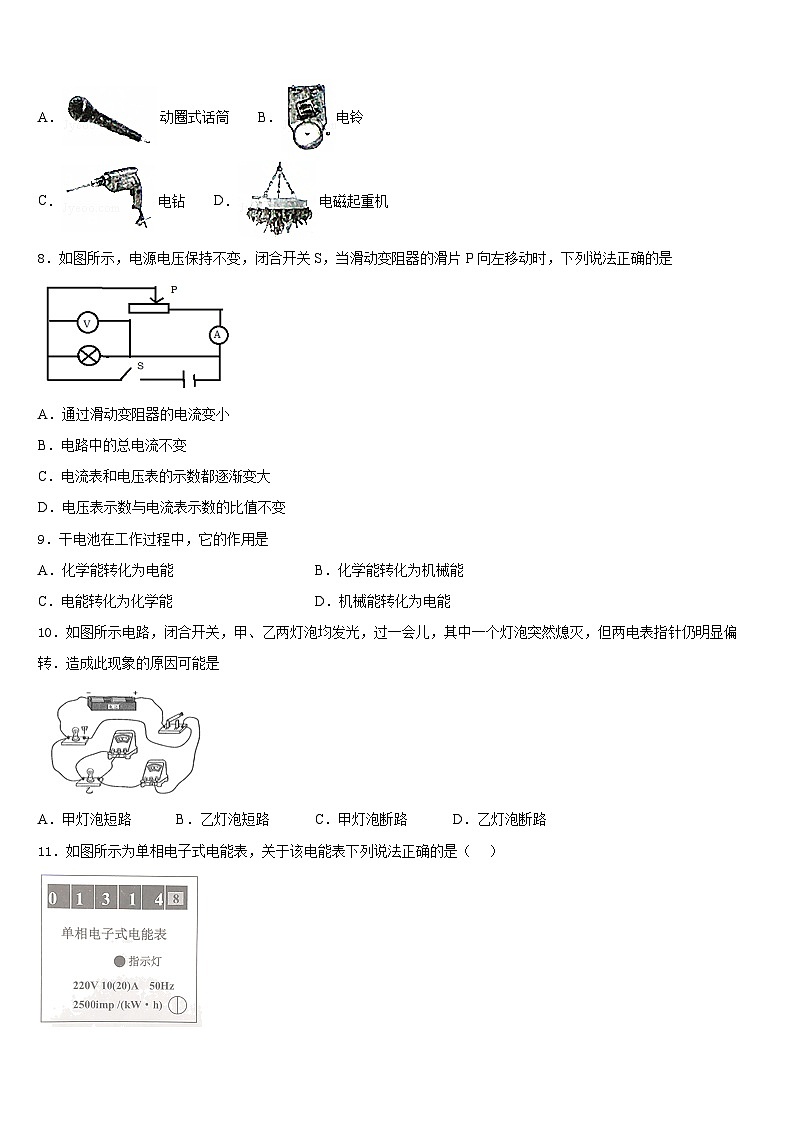

7．如图是电流表的内部结构示意图。当电流通过线圈时，线圈在磁场中转动从而带动指针偏转。下列选项与电流表工作原理相同的是（ ）
A．动圈式话筒 B．电铃
C．电钻 D．电磁起重机
8．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是

A．通过滑动变阻器的电流变小
B．电路中的总电流不变
C．电流表和电压表的示数都逐渐变大
D．电压表示数与电流表示数的比值不变
9．干电池在工作过程中，它的作用是
A．化学能转化为电能B．化学能转化为机械能
C．电能转化为化学能D．机械能转化为电能
10．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转．造成此现象的原因可能是
A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路
11．如图所示为单相电子式电能表，关于该电能表下列说法正确的是（ ）
A．允许通过的最大电流为10A
B．主要用来测量用电器的电功率
C．此时的示数为13148kW·h
D．指示灯闪2500次表示消耗电能3.6×106J
12．灯规格为“6V3W“，灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是
A．与灯丝电阻之比为2：1
B．两灯串联，当电路中电流为时，灯两端电压为3V
C．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为
D．两灯并联在3V电压下，灯与灯消耗的实际功率之比为1：4
13．下图是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是
A．
B．
C．
D．
14．四冲程汽油机在工作过程中，将内能转化为机械能的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
15．如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是（ ）
A．B．
C．D．
16．如图所示电路，电源电压恒定为12V，L1、L2为两只相同的灯泡，灯泡的额定电压为12V，灯丝电阻为24Ω且保持不变，电压表和电流表连接完好．当闭合开关S时，发现灯L1发光，灯L2不发光，则下列说法正确的是
A．灯泡L1断路B．灯泡L2断路
C．电压表示数为12VD．电流表示数为0.5A
17．有A、B、C、三个带电小球，已知B排斥A，B吸引C，则把A和C靠近时，将
A．互相吸引B．互相排斥
C．没有作用D．以上三种情况都有可能
18．如图所示的实例中，改变物体内能的方式与其他三个实例不同的是
A．用锯条锯木板，锯条的温度升高
B．用热水袋暖手，手的温度升高
C．两手相互摩擦，手的温度升高
D．用手反复弯折铁丝，弯折处铁丝的温度升高
19．通常情况下，下列物体中属于导体的是
A．橡胶垫B．金属丝C．玻璃棒D．塑料绳
20．下列用电器中，利用电流热效应工作的是
A．计算器B．电热水壶C．收音机D．电冰箱
21．如图所示，是小红做“连接串联电路”的实验电路，她把两只额定电压相同的小灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，设灯丝的电阻不随温度变化。则( )
A．通过灯L1的电流大于通过灯L2的电流
B．灯L1实际功率小于灯L2实际功率
C．灯L1的电阻大于灯L2的电阻
D．灯L1的额定功率大于灯L2的额定功率
22．在图所示的电路中，电源电压保持不变，R1＝4Ω，R2＝8Ω，S闭合后电压表的示数为4V，则电源电压为（ ）
A．4VB．6VC．8VD．12V
23．下列有关生活用电常识做法不可行的是（ ）
A．离开教室后应及时关掉电灯和电风扇的电源
B．当有人触电时应迅速用手把他拉到安全的地方
C．让长期不使用的家用电器处于电源断开状态
D．使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖
24．以下用电器中，工作时能量转化的主要形式与其他三件不同的是
A．电风扇B．电炉C．电熨斗D．电水壶
25．用相同的加热装置对a、b两种物体加热时，它们的温度随时间变化的图象如图所示，下列说法正确的是( )
A．如果a、b是同种物质，则a的质量更大
B．如果a、b质量相等，则b的吸热能力更强
C．在加热过程中，利用做功的方式改变了a、b的内能
D．温度从T1升高到T2时，a、b吸收的热量Qa>Qb
26．如图所示电路，当滑动变阻器的滑片P向右移动时，下列说法正确的是( )
A．电流表、电压表示数都增大
B．电流表、电压表示数都减小
C．电流表的示数增大，电压表示数减小
D．电流表的示数减小，电压表示数增大
27．如图所示，关于下列图像的说法中，正确的是（ ）
A．图甲表示导体b的电阻小于导体a的电阻
B．图乙表示白炽灯钨丝的电阻随温度的变化关系
C．图丙表示电阻一定时，其实际电功率与电流平方的关系
D．图丁表示一定质量的水其比热容随温度的变化关系
28．在“探究影响导体电阻大小的因素”时，小明发现手边只有一根金属丝，则下列哪个因素肯定无法进行探究（ ）
A．长度B．横截面积C．材料D．温度
29．以下取暖方式中，通过做功增加内能的是（ ）
A．冬天晒太阳B．双手用力搓C．向手上呵气D．围坐篝火边
30．如图所示是滑动变阻器的四种接法，当滑片向右滑动时，变阻器的阻值变大的是（ ）
A．B．C．D．
二、填空题（每空1分，共10题，20分）
31．如图所示，在电磁铁的正上方用弹簧挂一条形磁铁．当开关闭合后，条形磁铁与电磁铁的相互作用为___（ 填“吸引”或“排斥”）．当滑片P从b端到a端的滑动过程中，弹簧的长度会变___（ 填“长”或“短”）
32．如图所示，电源电压为6V，电阻R1=10Ω，R2=5Ω，当闭合开关S后，两电表均有示数且保持稳定，则甲电表的示数为_______，乙电表的示数为______，电路的总功率为_______W。

33．图中该实验器材的名称是_____，能反映其工作原理的是图_____。（选填“a”或“b”）
34．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球也带上正电。这是因为a、b之间发生了_____（选填“正电荷”或“电子”）转移，同时金属箔张开，其原因是_____。
35．如图所示，a、b、c、d是四只电表（电压表或电流表），在图甲、乙的○内填上适当电表符号，要求闭合开关后灯泡都能发光。
a是_______表，b是_______表，c是_______表，d是_______表。
36．两个电阻R1=10Ω，R2=15Ω，串联起来接到某一电源上，通过两电阻的电流之比为 ___________ 两电阻两端的电压之比为 ___________。
37．在图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5A；当电压表的示数为7.2V时，电流表示数为0.3A，则电阻R0为________Ω，电源电压为_________V。
38．在房间里喷洒空气清薪剂，室内很快能闻到香味，这种现象叫____；夏天香味散发得更快，这说明______越高，分子热运动越快。
39．今年是中华人民共和国成立70周年，我区各个学校都开展“升国旗，唱国歌”的主题活动，如图所示为某学校升旗的情景，旗杆顶装的滑轮是______滑轮，它的作用是______。
40． “退热贴”属于物理降温用品，被广泛应用于小儿发热退烧、消夏及高温作业等情况，如图所示，退烧贴中的水分通过_______（填物态变化名称）吸收体表热量，可以起到降温作用，退热贴在使用过程中还会散发出一股清新的薄荷香味，这是______现象．
三、实验题（每空1分，共2题，15分）
41．小明利用图甲电路来探究电流与电阻的关系，他在实验中控制电压表示数为U0不变，相关器材规格已在图中标明。
(1)小明按照图甲连好电路；
(2)闭合开关前，滑动变阻器的滑片应置于图中最______(选填“左”或“右”)端；
(3)闭合开关，将电阻箱调至某阻值，调节滑动变阻器时，他发现电压表示数始终为零而电流表示数有明显变化，经检查是由于某处短路而造成的，则被短路的元件是_________；
(4)排除故障后小明调节电阻箱阻值R，进行了多次实验，其中将连入20Ω电阻改为10Ω时应将滑动变阻器的滑片向_____(选填“左”或“右”)端移动，这一过程中眼睛要一直观察电压表示数的变化。
(5)小明根据记录的多组实验数据绘制出了I与的关系图线如图乙所示，由此可知U0=______V，电流与电阻的倒数成________；
(6)通过分析小明得出了实验结论：在电压一定时，________。
42．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，小明忘了______；
(2)小明先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______；
(3)他在测量B处电流时，发现电流表的指针偏转如图乙所示，原因是______；排除故障后，电流表的示数如图丙所示，则电流表的示数为______A；
(4)在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请指出他实验中存在的问题是______；
(5)实验改进后，小明又测量了几组数据，如上表所示，因此，他得到并联电路的电流关系是______。（写出表达式，用IA、IB、IC表示）
四、计算题（每题10分，共2题，20分）
43．如图甲所示的电路，电源电压为6V，灯泡L1和L2均标有“6V 6W”字样，其电流随电压变化的曲线均如图乙所示，问：
(1)若只闭合开关S1、S2，此时电路消耗的总功率是多少？
(2)如果只闭合开关S2，此时电流表的示数是多大？
(3)若只闭合开关S1、S3，此时电流表的示数是多大？
44．管道天然气因使用方便而备受人们青睐。小明家在用管道天然气烧水时，把2kg的水从20℃加热到100℃，用去天然气0.0336m3。已知家用天然气灶的效率为50%，水的比热容是4.2×103J/(kg·℃)，求：
（1）这一过程中2kg的水吸收的热量；
（2）该管道天然气的热值。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、D
3、B
4、B
5、D
6、C
7、C
8、A
9、A
10、C
11、D
12、D
13、D
14、C
15、C
16、D
17、A
18、B
19、B
20、B
21、C
22、B
23、B
24、A
25、B
26、D
27、C
28、C
29、B
30、C
二、填空题（每空1分，共10题，20分）
31、排斥 变长
32、1.2A 6V 10.8
33、验电器 a
34、电子 同种电荷相互排斥
35、电压 电流 电压 电流
36、1:1 2:3
37、6 9
38、扩散 温度
39、定 改变施力方向
40、汽化（或蒸发） 扩散（或分子的热运动或分子不停地作无规则运动）
三、实验题（每空1分，共2题，15分）
41、左 电阻箱（或电压表） 右 2 正比 电流与电阻成反比
42、断开开关 L1断路 电流表正负接线柱接反了 0.24 没有进行多次测量 IC=IA+IB
四、计算题（每题10分，共2题，20分）
43、 (1)6W；(2)0.7A；(3)2A。
44、（1）6.72×105J；（2）4×107J/m3
A处的电流/A
B处的电流/A
C处的电流/A
第一次测量
0.1
0.12
0.22
第二次测量
0.2
0.24
0.44
第三次测量
0.25
0.3
0.55
