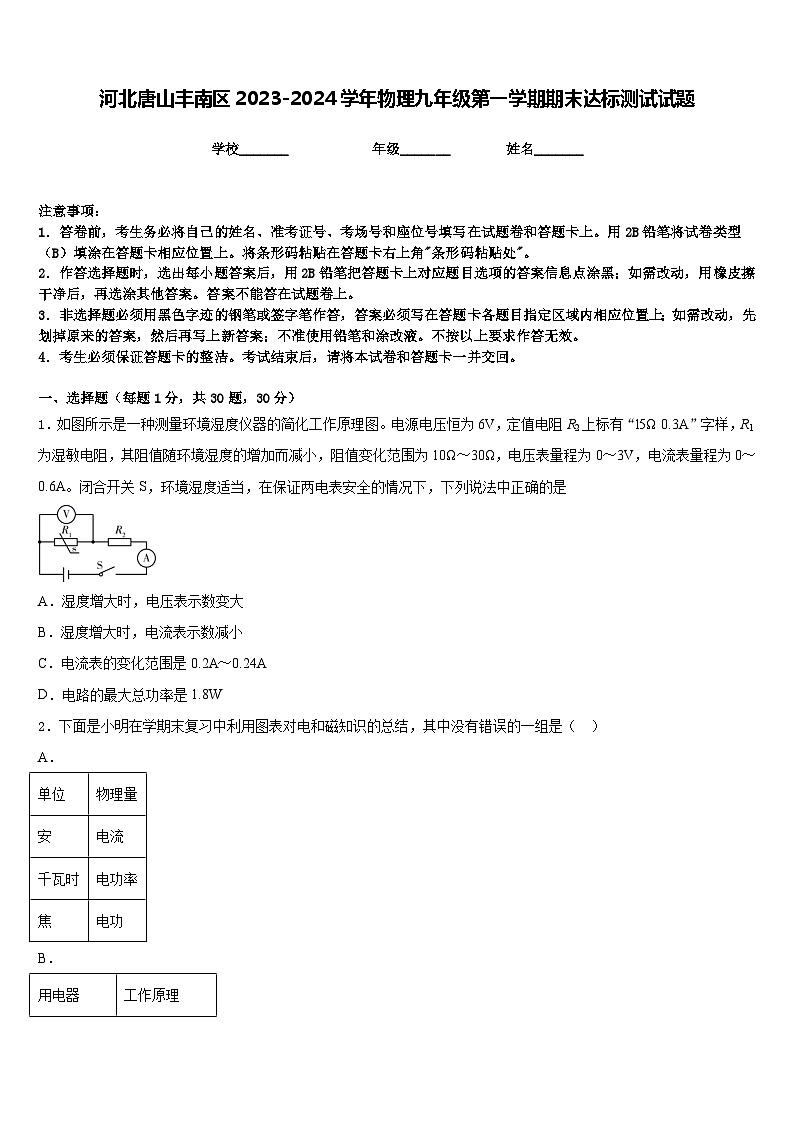

河北唐山丰南区2023-2024学年物理九年级第一学期期末达标测试试题含答案

这是一份河北唐山丰南区2023-2024学年物理九年级第一学期期末达标测试试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，通常情况下，下列属于绝缘体的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示是一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R2上标有“l5Ω 0.3A”字样，R1为湿敏电阻，其阻值随环境湿度的增加而减小，阻值变化范围为10Ω～30Ω，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，环境湿度适当，在保证两电表安全的情况下，下列说法中正确的是
A．湿度增大时，电压表示数变大
B．湿度增大时，电流表示数减小
C．电流表的变化范围是0.2A～0.24A
D．电路的最大总功率是1.8W

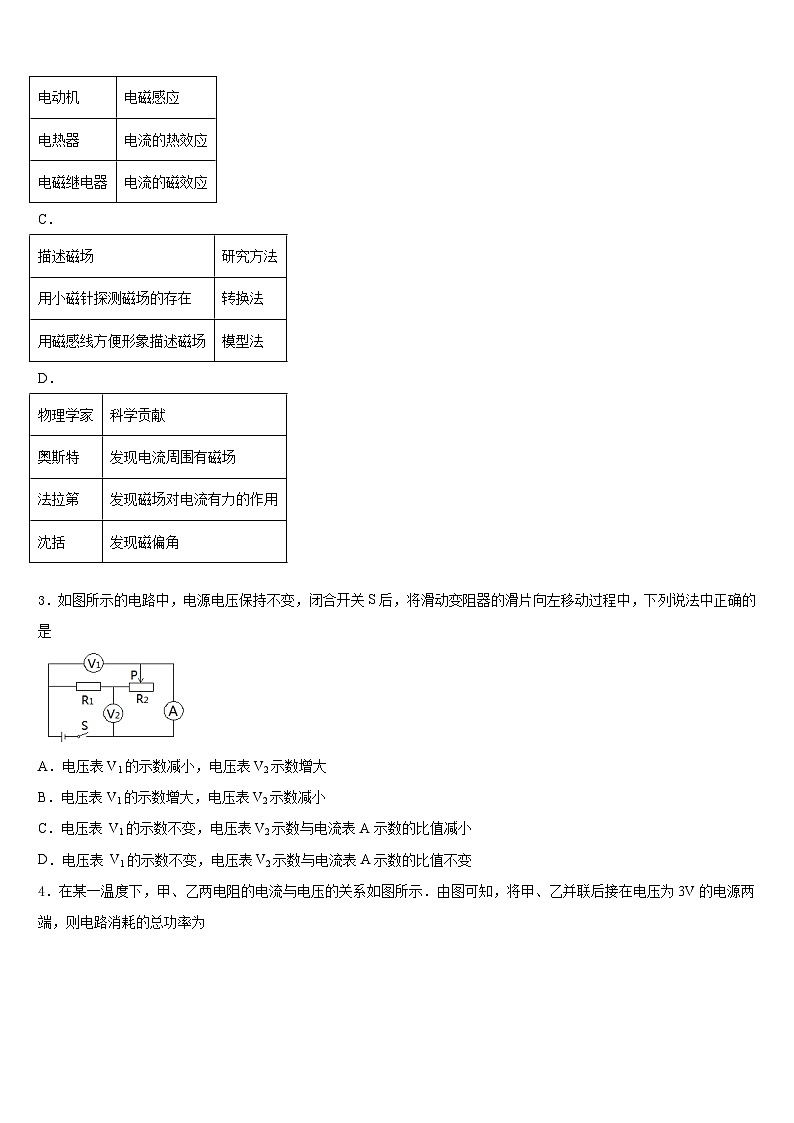

2．下面是小明在学期末复习中利用图表对电和磁知识的总结，其中没有错误的一组是（ ）
A．
B．
C．
D．
3．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片向左移动过程中，下列说法中正确的是
A．电压表V1的示数减小，电压表V2示数增大
B．电压表V1的示数增大，电压表V2示数减小
C．电压表 V1的示数不变，电压表V2示数与电流表A示数的比值减小
D．电压表 V1的示数不变，电压表V2示数与电流表A示数的比值不变

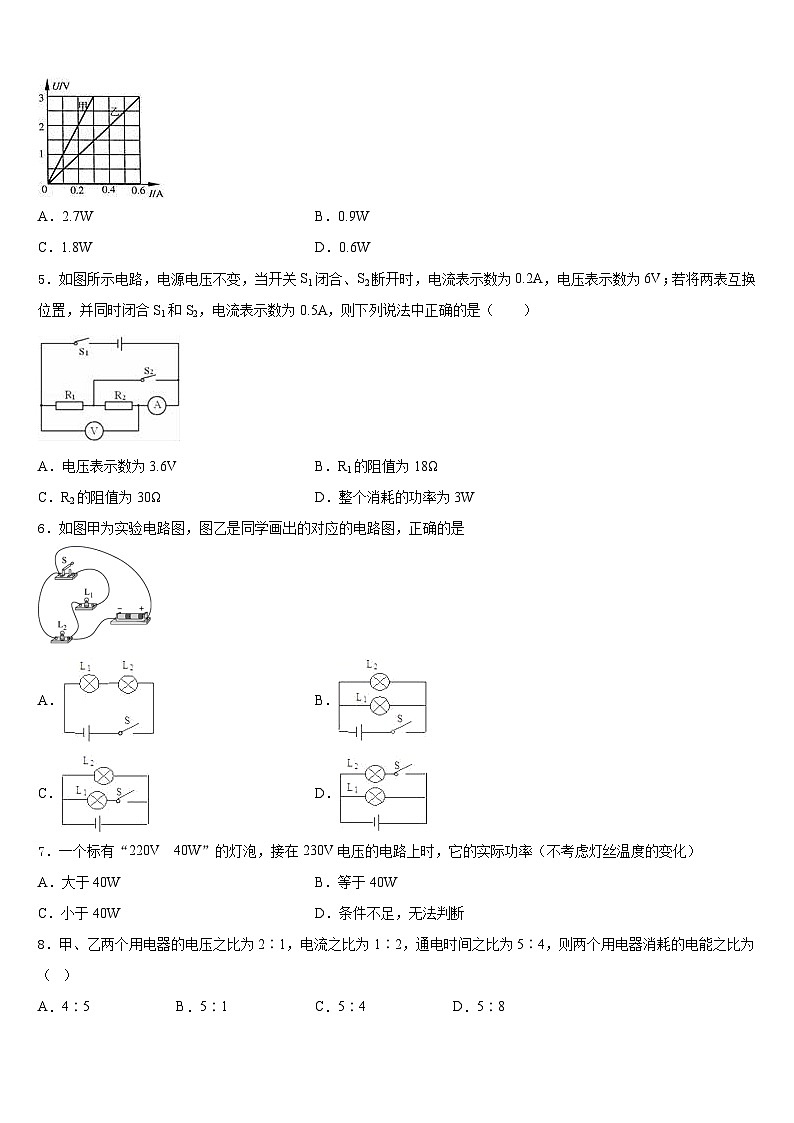

4．在某一温度下，甲、乙两电阻的电流与电压的关系如图所示．由图可知，将甲、乙并联后接在电压为3V的电源两端，则电路消耗的总功率为
A．2.7WB．0.9W
C．1.8WD．0.6W
5．如图所示电路，电源电压不变，当开关S1闭合、S2断开时，电流表示数为0.2A，电压表示数为6V；若将两表互换位置，并同时闭合S1和S2，电流表示数为0.5A，则下列说法中正确的是（ ）
A．电压表示数为3.6VB．R1的阻值为18Ω
C．R2的阻值为30ΩD．整个消耗的功率为3W
6．如图甲为实验电路图，图乙是同学画出的对应的电路图，正确的是
A．B．
C．D．
7．一个标有“220V 40W”的灯泡，接在230V电压的电路上时，它的实际功率（不考虑灯丝温度的变化）
A．大于40WB．等于40W
C．小于40WD．条件不足，无法判断
8．甲、乙两个用电器的电压之比为2∶1，电流之比为1∶2，通电时间之比为5∶4，则两个用电器消耗的电能之比为（ ）
A．4∶5B．5∶1C．5∶4D．5∶8
9．通常情况下，下列属于绝缘体的是
A．塑料尺B．人体C．铜丝D．铅笔芯
10．某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表。请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的
A．B．
C．D．
11．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（ ）
A．电源电压为6V
B．将电压表V2换成电流表，则L1与L2并联
C．将电压表V2换成电流表，则L1亮，L2不亮
D．L1两端电压为2.6V
12．如图所示，能够正确表示电路连接的是图（ ）
A．
B．
C．
D．
二、填空题（每题5分，共4题，20分）
13．如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，发现硝化棉燃烧，说明对物体________，物体的内能_______，它的能量转化情况与内燃机_________冲程相同．
14．把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为______________J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻________（更大/更小）．
15．如图所示是游客在科技馆触碰静电球的情景，她的头发蓬松飞扬，是因为______；如果静电球带的是负电，则触碰过程中电流方向为______(填“从球向人”或“从人向球”)；为了安全，整个过程中游客需要踩在______（填“大地”“橡胶垫”或“金属垫”）上。
16．冬天来了，空气的温度降低了，人体的温度较高，为了预防感冒要多穿衣服，这是防止通过______方法改变人体内能；而有的人家用电烤炉取暖，这是利用电流_______方法来改变人体的内能；汽油机工作时，做功冲程是将________能转化为机械能的。
三、实验题（共12分）
17．（4分）在学习“电流与电压和电阻的关系”时，小阳设计了图所示的电路图，其中R是电阻箱是滑动变阻器。为了探究电流与电压的关系，他进行了下面的主要操作:
①按照电路图连接电路，将滑动变阻器阻值调到最大。
②将电阻箱调到适当阻值，闭合开关，移动滑动变阻器的滑片P到某位置，记录电压表示数U和电流表示数I。
③断开开关，保持滑动变阻器阻值不变，改变电阻箱的阻值，闭合开关，记录电压表和电流表的示数。
④仿照步骤③再做多次实验。
（1）老师指出该实验步骤③中存在问题，请你写出正确的实验操作:__________。
（2）通过正确的实验操作，他收集到了实验数据，并利用这些数据在图中绘制出电流与电压的关系图象。由图象可以得到的结论是:当电阻一定时，通过导体的电流与导体两端的电压__________。
（3）你可以通过图象推算，本次实验中电阻箱接入电路的阻值为__________Ω。
（4）在不拆改电路的条件下，利用图所设计的电路图__________(选填“可以”或“不能”)探究电流跟电阻的关系。
18．（4分）同学们在探究“电功率跟电流和电压的关系”实验时，提供的器材有：两个小灯泡规格分别是L1：“2.5V 0.3A”，L2：“3.8V 0.3A”，学生用电压表、电流表各一块，电源为三节新的干电池，开关一个，（小灯泡两端的电压不能超过其额定电压的1.2倍）
(1)在探究电功率与电压关系时，他们设计的电路如图所示。
①他们接好电路后闭合开关，发现灯L1比L2暗，根据这个现象小冬同学认为：是电流从电源的正极流出，电流逐渐变小的缘故。请你利用提供器材设计一个实验验证小冬说法是否正确。简要说明实验思路：_____。
②请画出探究电功率与电压关系实验时，记录实验数据的表格_____。
(2)在探究电功率与电流关系实验时，
①请你利用提供的器材，设计实验电路，画出电路图。
（______）
②连接好实验电路后，闭合开关，你会发现小灯泡L1比L2_____（选填“亮”或“暗”）。根据这两次实验现象分析，可以说明了小灯泡的亮暗是由灯泡_____决定的。
③为了使第二次实验正常进行，电路是否需要改进，如何改进？_____（可增加实验器材）
19．（4分）阅读下面的短文，回答问题．
热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接氛力和B 间的温度差的大小有关，温度差越大，回路电流越大．
请回答下列问题：
（1）如题图所示．① 其它条件不变，只将铁丝换成铜丝，电路电流_______．② 其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流______．③ 其它条件不变，移去酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流_____（各空格均选填“变大”、“变小”、“不变”、“变为零”)
（2）这样的热电偶实际上是一个电源，它的电能是由_______能转化而来．
（3）热电偶电路可以把温度信号换成________信号，利用这种性质可以把热电偶做成__________（写出一种应用）．
四、作图题（共16分）
20．（8分）在如图所的圆圈里填上电流表电压表的符号,并标出电流表电压表的“+”、“—”.
（______）
21．（8分）在图中，重力为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力．
（_____）
五、计算题（共22分）
22．（10分）如图所示，R1=25Ω，小灯泡L的规格为“”，电源电压保持不变。（不考虑灯丝电阻变化）
（1）S1、S2都断开时，小灯泡L正常发光，求电源电压：
（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值。
23．（12分）如图甲，是一种用于养生保健的煮饮电器养生壶，其电功率可调，某品牌养生壶参数如下表，请回答：
（1）该养生壶在额定最大功率工作时的电流是多大？
（2）将壶内2kg的水及其它营养物质从20℃以800W功率慢煮至100℃，求此过程中里面的混合物质吸收的热量是多少J？所需加热时间至少多少秒？（里面混合物质比热容取4.0×l03J/（ kg•℃），不计热损失）
（3）现关闭家中其他所有用电器，只让该养生壶在最大功率下工作3min，同时记录家中电能表（如图乙）上的指示灯闪烁了60次（表盘上“1200imp/kW•h”字样，表示用电器每消耗lkW•h电能，指示灯闪烁1200次）。请计算此养生壶的实际最大功率是多少W？并与额定最大功率进行对比看否相同，若不同请分析原因。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、A
5、B
6、C
7、A
8、C
9、A
10、A
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、做功 增大 压缩
14、6.6×105 更大
15、同种电荷互相排斥（或“头发带了同种电荷”） 从人向球 橡胶垫
16、热传递 做功 内能
三、实验题（共12分）
17、断开开关，保持电阻箱的阻值不变，移动滑动变阻器的滑片，闭合开关，记录电压表和电流表的示数 成正比 10 可以
18、交换一下这两个灯的位置，让电流先经过灯L1，后经过灯L2，观察两个灯泡的亮度情况
亮 实际功率 在干路上串联一个滑动阻器
19、变为零 变小 变为零 内能 电信号 温度计
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10V (2) 50Ω
23、（1）5A；（2）6.4×105J， 800s；（3）1000W；小于。
单位
物理量
安
电流
千瓦时
电功率
焦
电功
用电器
工作原理
电动机
电磁感应
电热器
电流的热效应
电磁继电器
电流的磁效应
描述磁场
研究方法
用小磁针探测磁场的存在
转换法
用磁感线方便形象描述磁场
模型法
物理学家
科学贡献
奥斯特
发现电流周围有磁场
法拉第
发现磁场对电流有力的作用
沈括
发现磁偏角
电压U/V
0.9
1.2
1.5
1.8
2.2
电流I/A
0.16
0.18
0.20
0.22
0.24
型号
SD630
额定电压
220V
额定功率
50Hz
容量
2kg
额定最大功率
1100W
灯泡规格
U/V
发光情况
L1（）灯泡
L2（）灯泡
