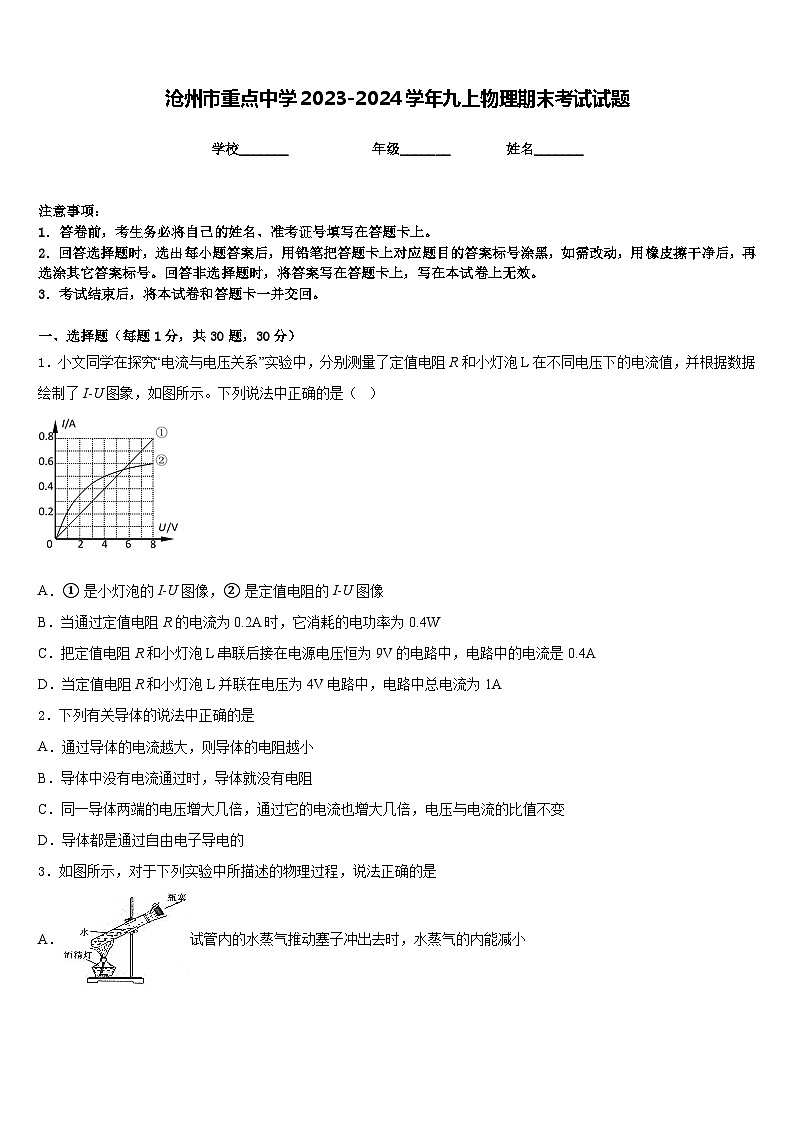

沧州市重点中学2023-2024学年九上物理期末考试试题含答案

这是一份沧州市重点中学2023-2024学年九上物理期末考试试题含答案，共9页。试卷主要包含了甲、乙两电热丝电阻之比为3等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I-U图象，如图所示。下列说法中正确的是（ ）
A．① 是小灯泡的I-U图像，② 是定值电阻的I-U图像
B．当通过定值电阻R的电流为0.2A时，它消耗的电功率为0.4W
C．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是0.4A
D．当定值电阻R和小灯泡L并联在电压为4V电路中，电路中总电流为1A
2．下列有关导体的说法中正确的是
A．通过导体的电流越大，则导体的电阻越小
B．导体中没有电流通过时，导体就没有电阻
C．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
D．导体都是通过自由电子导电的
3．如图所示，对于下列实验中所描述的物理过程，说法正确的是
A．试管内的水蒸气推动塞子冲出去时，水蒸气的内能减小

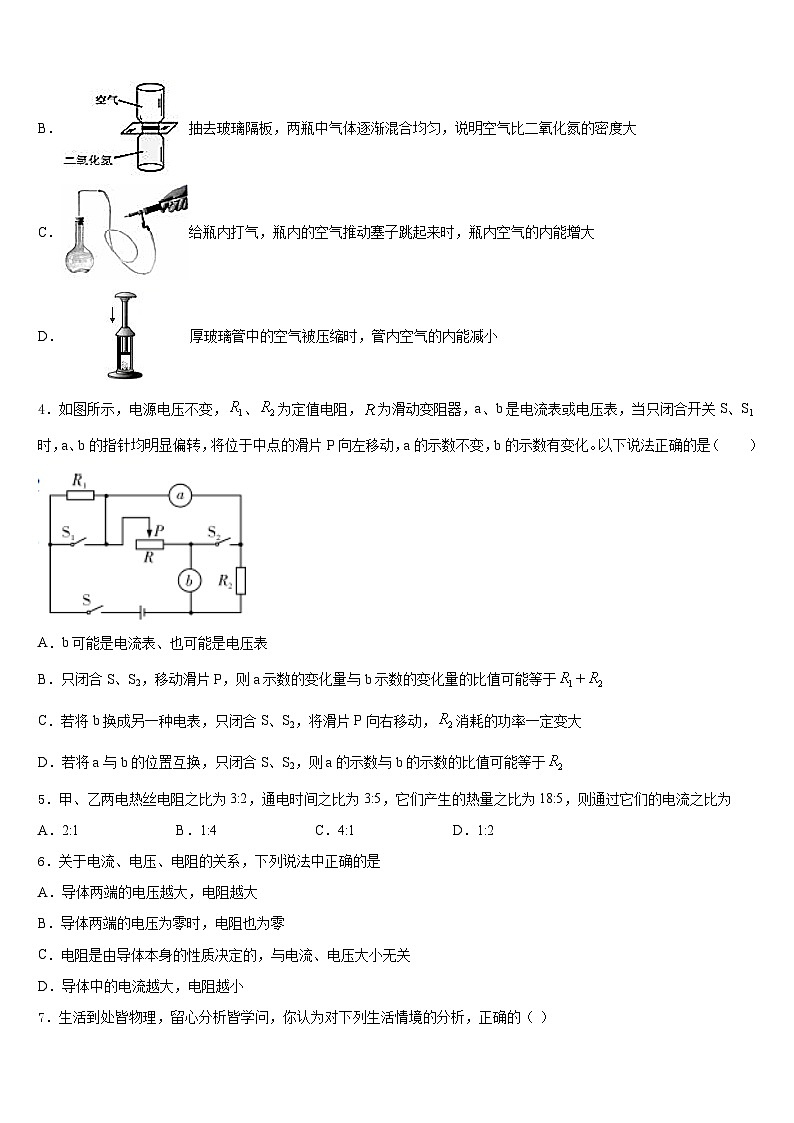

B．抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明空气比二氧化氮的密度大
C．给瓶内打气，瓶内的空气推动塞子跳起来时，瓶内空气的内能增大
D．厚玻璃管中的空气被压缩时，管内空气的内能减小
4．如图所示，电源电压不变，、为定值电阻，为滑动变阻器，a、b是电流表或电压表，当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。以下说法正确的是（ ）
A．b可能是电流表、也可能是电压表
B．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于
C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，消耗的功率一定变大
D．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于
5．甲、乙两电热丝电阻之比为3:2，通电时间之比为3:5，它们产生的热量之比为18:5，则通过它们的电流之比为
A．2:1B．1:4C．4:1D．1:2
6．关于电流、电压、电阻的关系，下列说法中正确的是
A．导体两端的电压越大，电阻越大
B．导体两端的电压为零时，电阻也为零
C．电阻是由导体本身的性质决定的，与电流、电压大小无关
D．导体中的电流越大，电阻越小

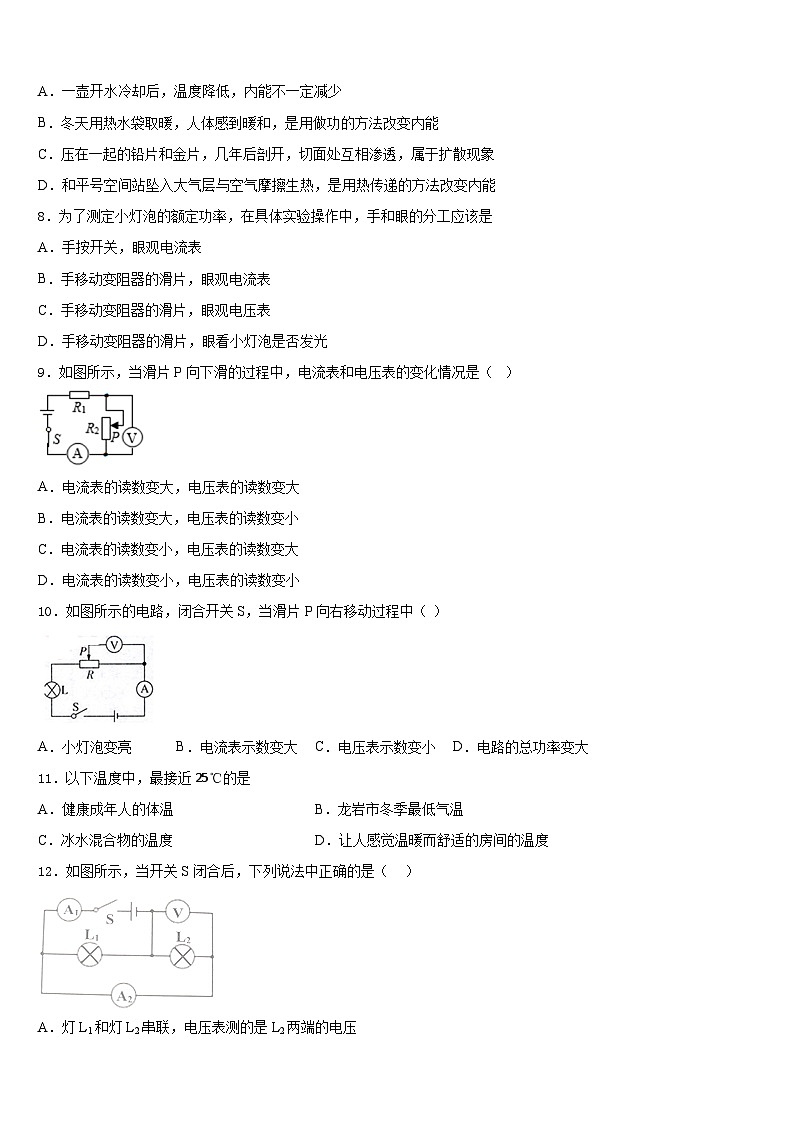

7．生活到处皆物理，留心分析皆学问，你认为对下列生活情境的分析，正确的（ ）
A．一壶开水冷却后，温度降低，内能不一定减少
B．冬天用热水袋取暖，人体感到暖和，是用做功的方法改变内能
C．压在一起的铅片和金片，几年后剖开，切面处互相渗透，属于扩散现象
D．和平号空间站坠入大气层与空气摩擦生热，是用热传递的方法改变内能
8．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
9．如图所示，当滑片P向下滑的过程中，电流表和电压表的变化情况是（ ）
A．电流表的读数变大，电压表的读数变大
B．电流表的读数变大，电压表的读数变小
C．电流表的读数变小，电压表的读数变大
D．电流表的读数变小，电压表的读数变小
10．如图所示的电路，闭合开关S，当滑片P向右移动过程中（ ）
A．小灯泡变亮B．电流表示数变大C．电压表示数变小D．电路的总功率变大
11．以下温度中，最接近25℃的是
A．健康成年人的体温B．龙岩市冬季最低气温
C．冰水混合物的温度D．让人感觉温暖而舒适的房间的温度
12．如图所示，当开关S闭合后，下列说法中正确的是（ ）
A．灯L1和灯L2串联，电压表测的是L2两端的电压
B．灯L1和灯L2被短路，电流表A1和A2示数相同
C．灯L1和灯L2并联，电流表A1测的是灯L1的电流
D．灯L1和灯L2并联，电流表A2测的是灯L2的电流
二、填空题（每题5分，共4题，20分）
13．如图，两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。两容器中的电阻丝串联起来接到电源两端，小海用此电路来探究电流通过导体时产生的热量跟什么因素有关。由图可知，在电流大小和通电时间相等的情况下，电阻越大，这个电阻产生的热量越_____；若通过电阻的电流为0.5A，通电10s，阻值为10Ω的电阻产生的热量是_____J。
14．人类社会的进步离不开物理学家们的杰出贡献，为了纪念这些伟大的物理学家，人们常用他们的名字作为物理量的单位。如：电流的单位是__________，欧姆是__________的单位。
15．有一只小灯泡铭牌标有“6V 3W”，现有一个电压为9V的电源，要使小灯泡正常工作，需要串联一个_____Ω的电阻接在电路中，该电阻消耗的电功率是_____W。
16．在“探究导体的电阻跟哪些因素有关”的实验中。
（1）小明准备了五根电阻丝、电流表（有0～0.6A和0～3A两个量程）、电压恒为4V的电源，按图电路图进行连接，A、B间接入电阻丝。取得数据填入表：
（2）将2、3、4三根电阻丝分别接入A、B间，可以得出结论：同种材料、相同长度的导体，电阻与横截面积成_____比。这个实验采用的科学研究方法是_____法。
（3）如果将电阻丝1、2分别接入A、B间，可以探究电阻与_____的关系；为了探究“电阻与材料的关系”，应该选用两条电阻丝、_____（选填电阻丝的编号）分别接入A、B进行对比；
（4）将电阻丝5接入A、B间后，实验将无法进行下去，原因是_____；可见，在实验中，用开关进行_____（填操作名词）非常重要。
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”实验中，小灯泡上标有“2.5V”字样。
（进行试验）
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片P向右移动时，小灯泡变亮，连线不得交叉。
（_____）

（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表的示数如图乙所示，为_____V．若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向_____（填“A”或“B”）端移动。
（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象。根据图象信息。可计算出小灯泡的额定功率是_____W，还可以得出：小灯泡的实际功率随实际电压的增大而_____（填“增大””减小”或“不变“）。
（试验拓展）
因为实验用的干电池比较旧。另一小组的小华同学改用6V的学生电源做这个实验。他连接好电路。闭合开关后，发现移动滑动变阻器的滑片P，小灯泡的亮度逐渐增加，电压表的示数逐渐变小。经过思考后。他继续移动滑动变阻器的滑片P使小灯泡正常发光。并记下此时电压表和电流表的示数。
（4）请在虚线框内画出小华同学连接的实验电路图
（_____）
（5）如果将小华所记录的电压表和电流表的示数相乘，得到的电功率为1.05W，则可计算出他们小组的小灯泡的额定功率为_____W。
18．（4分）康康进行“测定小灯泡的电阻”的实验时，他已连接好了部分电路，如图所示。已知电源电压为3V且保持不变，小灯泡的额定电压为2.5V，请你接着完成下列步骤：
(1)电路中只缺少一根导线，请你用笔画线代替导线，将图甲中电路连接完整（要求：滑片向右滑动时，电压表的示数变大）；（____）
(2)实验前，连接电路时开关S应当处于_____状态；实验中，移动滑动变阻器的滑片P到某一位置，电压表的示数如图乙所示，为了测量小灯泡正常发光时的电阻，应将滑片P向___端移动（选填“左”或“右”）；
(3)当电压表的示数如图乙所示时，电流表的示数如图丙所示，则通过小灯泡的电流大小为___A，此时小灯泡的电阻是____Ω。
19．（4分）利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”．操作如下：
（1）在两烧杯中分别装入初温___________ 且_________相等的沙子和水．
（2）用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，其中某时刻的温度如图乙所示，其示数为________℃．
（3）根据实验数据绘制成温度与时间的关系图像，如图丙所示；实验中，是通过比较_________来间接反映沙子和水吸收的热量；
（4）分析丙图像可知，对于质量相等的沙子和水，升温较快的是___________；若使两者升高相同的温度，则______吸收的热量较多，由此可见，______的比热容较大．
四、作图题（共16分）
20．（8分）如图所示的硬质曲棒OAB可绕O点自由转动，请画出要使硬棒OAB在图中位置保持平衡时所需的最小力F的示意图．（保留作图痕迹）
（________）
21．（8分）如图所示，根据小磁针的指向在括号内标出电源的正负极．
五、计算题（共22分）
22．（10分）小明坐在一列从苏州开往北京的动车上，看到窗外的景色十分美丽很开心。他想利用学到的物理知识来测量动车的速度。在路上动车正要匀速通过一座大桥，已知大桥长1000m，小明坐在车上从上桥到离开桥，所用的时间是20秒
（1）动车的速度为多少？
（2）已知车长200m，动车通过大桥所用的时间是多少？
23．（12分）如图所示，电源电压保持不变。小灯泡L标有“12V 4W”字样，滑动变阻器的最大阻值为36Ω。当开关S闭合，滑动变阻器的滑片P移动到最左端时，灯泡L正常发光。求：
(1)灯泡L正常发光时的电阻RL；
(2)滑片P移动到最右端，灯泡L消耗的功率PL？(设灯丝电阻不随温度改变)
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、A
4、D
5、A
6、C
7、C
8、C
9、B
10、C
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、多 25
14、安培 电阻
15、6 1.5
16、反 控制变量 长度 2和5 电路中的电流超过了电流表的量程 试触
三、实验题（共12分）
17、 2.2 B 0.5 增大 0.75
18、 断开 左 0.2 6.5
19、相同 质量 39 加热时间长短 沙子 水 水
四、作图题（共16分）
20、
21、如下图所示
五、计算题（共22分）
22、（1）50m/s；（2）24s。
23、 (1)； (2)
序号
材料
长度
横截面积
电流（A）
1
镍铬合金丝
L
S
0.32
2
镍铬合金丝
2L
S
0.16
3
镍铬合金丝
2L
2S
0.32
4
镍铬合金丝
2L
3S
0.48
5
锰铜合金丝
2L
S
0.64
