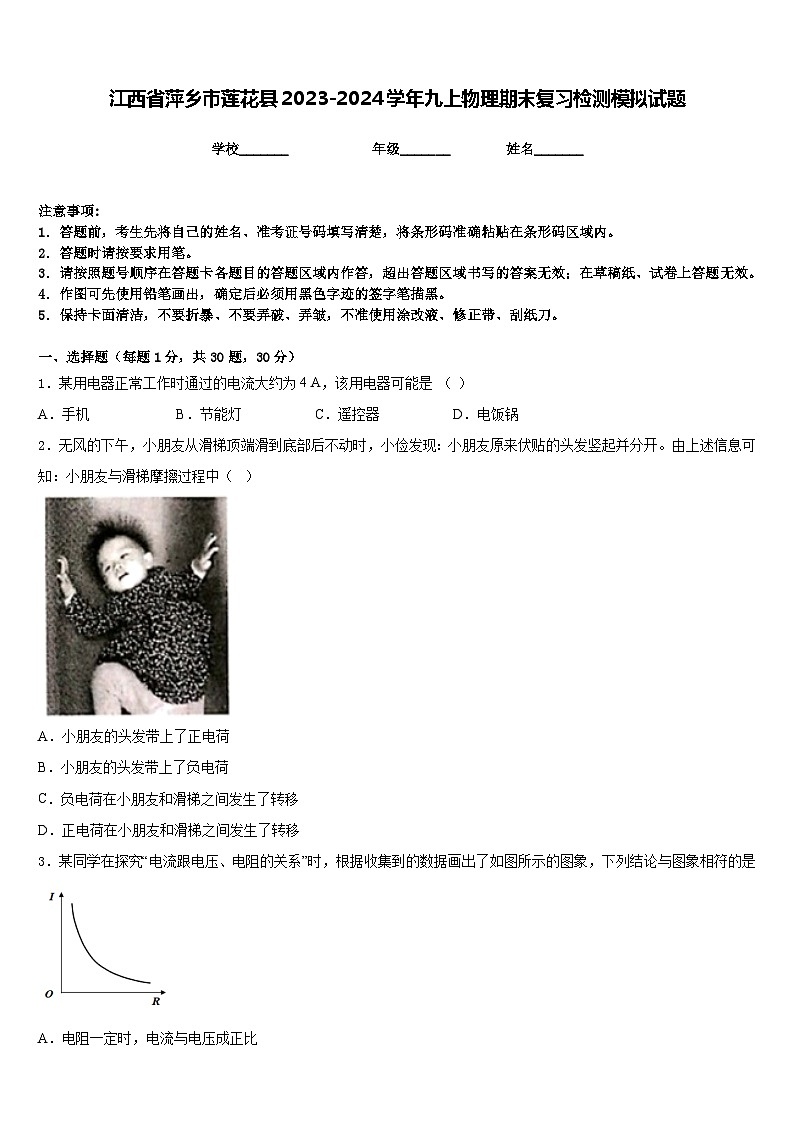

江西省萍乡市莲花县2023-2024学年九上物理期末复习检测模拟试题含答案

这是一份江西省萍乡市莲花县2023-2024学年九上物理期末复习检测模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔，下列说法正确是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．某用电器正常工作时通过的电流大约为4 A，该用电器可能是 （ ）
A．手机B．节能灯C．遥控器D．电饭锅
2．无风的下午，小朋友从滑梯顶端滑到底部后不动时，小俭发现：小朋友原来伏贴的头发竖起并分开。由上述信息可知：小朋友与滑梯摩擦过程中（ ）
A．小朋友的头发带上了正电荷
B．小朋友的头发带上了负电荷
C．负电荷在小朋友和滑梯之间发生了转移
D．正电荷在小朋友和滑梯之间发生了转移
3．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象，下列结论与图象相符的是

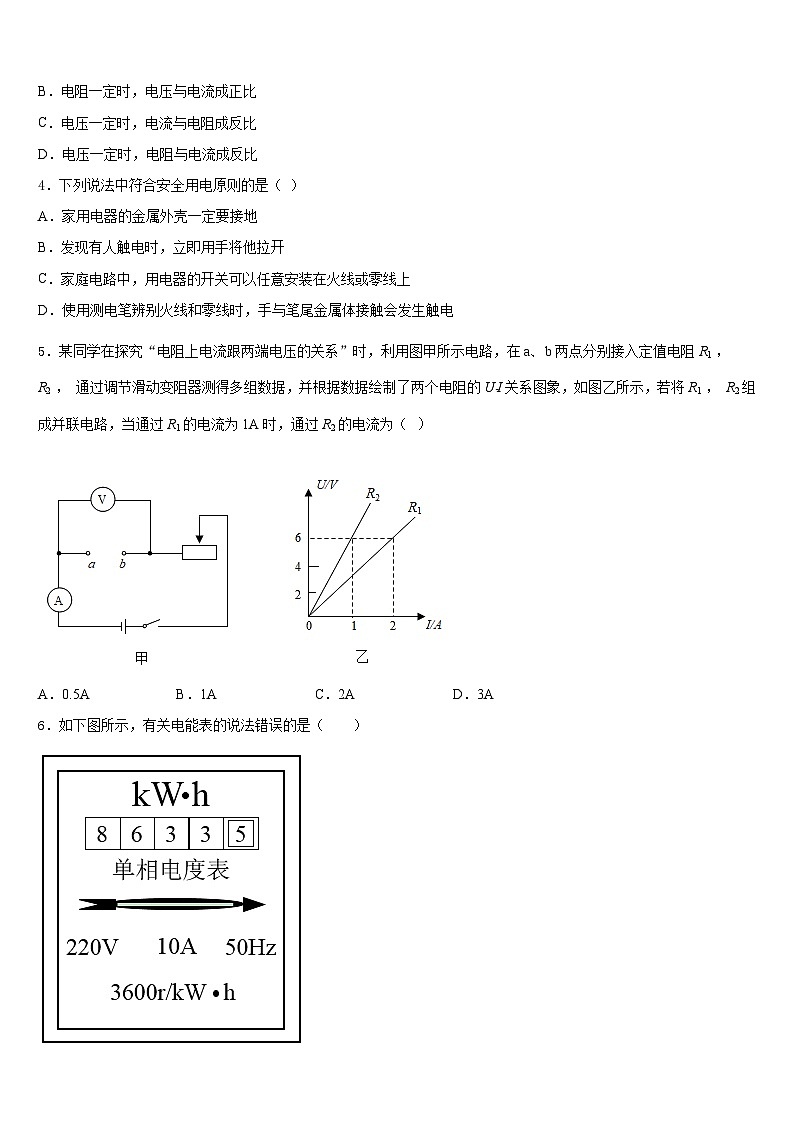

A．电阻一定时，电流与电压成正比
B．电阻一定时，电压与电流成正比
C．电压一定时，电流与电阻成反比
D．电压一定时，电阻与电流成反比
4．下列说法中符合安全用电原则的是（ ）
A．家用电器的金属外壳一定要接地
B．发现有人触电时，立即用手将他拉开
C．家庭电路中，用电器的开关可以任意安装在火线或零线上
D．使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电
5．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1 ， R2 ， 通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1 ， R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（ ）
A．0.5A B．1A C．2A D．3A
6．如下图所示，有关电能表的说法错误的是（ ）
A．“”表示电能表每消耗的电能时，该电能表转盘转3600r
B．该电能表的示数
C．该电能表的转盘转360转时，用电器消耗的电能是
D．该电路允许安装用电器的最大总功率是2200W
7．下列说法正确是
A．控制电灯的开关应连接在火线与该电灯之间
B．导体的电阻由它两端的电压和通过的电流决定
C．使用螺丝刀形状的试电笔时手不能接触上端的金属帽
D．某种电能表铭牌上标有10（20）A字样，表示该电能表的标定电流是20A
8．我们日常生活中离不开电，下列有关安全用电的说法中正确的是
A．家庭电路的开关，接在零线或火线上都可以
B．放风筝时，应远离高压输电线
C．空气开关跳闸后，应立即合上
D．有人触电要先用手拉开
9．如图所示的路中，各元件完好，关于整个电路的连接，下列说法正确的是
A．只闭合S1，R1、R2并联B．只闭合S2，L、R1串联
C．只闭合S2，会形成电源短路D．只闭合S1，只有R2接入电路
10．当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫做超导体。假如有室温环境中的超导体，可用它来制作（ ）
A．电饭煲的电热丝B．白炽灯的灯丝
C．输电导线D．滑动变阻器的电阻丝
11．新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识，号牌中的圆圈由两部分组成：左侧是英文单词“Eletcric”的首字母“E”，右侧是电源插头的图案，号牌中的字母“D”表示纯电动汽车，这类汽车发动机的动力装置是电动机，其工作原理是下图所示实验中的（ ）
A．B．
C．D．
12．如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。两个密闭容器中都有一段阻值相同的电阻，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联。下列说法不正确的是
A．实验中是通过观察U形管中液面高度的变化来判断电流通过导体时产生热量的多少
B．该实验装置可以探究电流通过导体产生的热的多少与电阻的关系
C．该实验装置可以探究电流通过导体产生的热的多少与电流的关系
D．该实验装置可以探究电流通过导体产生的热的多少与通电时间的关系
二、填空题（每题5分，共4题，20分）
13．夏天常用的电热驱蚊器是利用电流的______效应工作的，与电灯、电风扇等其它家用电器是______联在电路里的，其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中，正常工作100s产生的热量是______J。
14．人类社会的进步离不开物理学家们的杰出贡献，为了纪念这些伟大的物理学家，人们常用他们的名字作为物理量的单位。如：电流的单位是__________，欧姆是__________的单位。
15．当加在一导体两端电压变化了2V时，通过导体的电流变化了0.1A，由此可知它的电阻为___________Ω，若给它加上18V电压，导体中电流为___________A，此时该导体的电阻为___________Ω，若导体两端电压为零，导体电阻为___________Ω。
16．利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与R的关系图象，如图乙所示．由图象可以得出的结论是______________________；此次实验中，伏特表的示数始终保持________V不变．
三、实验题（共12分）
17．（4分）在“测量小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V：
（1）请你用笔画线代替导线将电路连接完整，使滑片P向右移动时滑动变阻器接入电路的电阻变大。
（________）
（2）闭合开关，电压表示数为2V，为测量灯泡的额定功率，应将滑片P向_____（填“C”或“D”）端滑动，直到电压表示数为2.5V时为止，并做好数据记录；图乙的U﹣I图象是根据多组实验数据绘制的，根据图像可得小灯泡额定功率是______W，小灯泡电功率变大时，灯丝电阻会________（填“变小”“不变”或“变大”）。
18．（4分）如图是研究“电流通过导体产生的热量与哪些因素有关”的实验，两个透明容器中密封着等量的空气，U形管中液面高度的变化反应密闭空气温度的变化，
（1）本次探究实验中用到了控制变量法和______法；
（2）为了探究电热与______的关系，应该选择图乙实验；
（3）图甲中10Ω和15Ω两电阻串联，是为了控制通电时间和______相同，探究电热与______的关系；
（4）通电相同的时间，甲装置中右边U型管的高度差更______（填“大”或“小”）．
19．（4分）如图所示是小明做“观察水的沸腾”的实验装置。
（1）实验时，在烧杯上盖硬纸板的主要目的是_____。
（2）实验数据如下表所示。分析可知，水_____（选填“已经”或“还没有”）沸腾。
（3）常用温度计用酒精或水银制作而成，根据下表可知，本实验应选用_____（选填序号）制作的温度计。
（4）实验过程中，透明的烧杯壁上蒙上了一层“雾”，这是_____（填物态变化名称）的结果。
（5）实验结束后进行交流与评估时，所有小组测出水的沸点都低于100℃，这是由于_____（选填序号）导致的。
A．实验错误B．实验误差C．当地大气压小于1个标准大气压
四、作图题（共16分）
20．（8分）在如图所示电路图的〇里填上小灯泡、电流表、电压表的符号，使其成为伏安法测电阻的电路图。
（____）
21．（8分）如图所示，一根木棒以O点为支点撬动石块，画出作用在A点最小动力F1，并画出阻力F1的力臂L1．
（______）
五、计算题（共22分）
22．（10分）在如图所示的电路中，定值电阻R1=10Ω，R2为滑动变阻器，电源电压恒定不变．当滑片在a端时，电流表的示数是0.6A；滑片在b端时，电压表的示数是4V．求：
（1）电源电压；
（2）变阻器R2的最大阻值；
（3）当滑片在R2的中点时，整个电路在5min内产生的热量．
23．（12分）图所示的电路中，电源两端电压保持不变，电阻丝的阻值为10Ω，当开关S闭合后，电压表的示数为2V，电流表的示数为0.4A。求：
（1）通电10s电阻丝产生的热量；
（2）电源两端的电压。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、A
5、A
6、A
7、A
8、B
9、D
10、C
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、热 并 550
14、安培 电阻
15、20 0.9 20 20
16、电压一定时，通过导体的电流与导体的电阻成反比 2.5
三、实验题（共12分）
17、 C 0.5 变大
18、转换法 电流 电流 电阻 大
19、减少热量的散失，加快水的沸腾 已经 ② 液化 C
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6V；（2）20Ω；（3）540J
23、（1）16J（2）6V
时间/min
1
2
3
4
5
6
7
温度/℃
90
92
94
96
98
99
99
物质
熔点/℃
沸点/℃
①酒精
﹣117
78
②水银
﹣39
357
