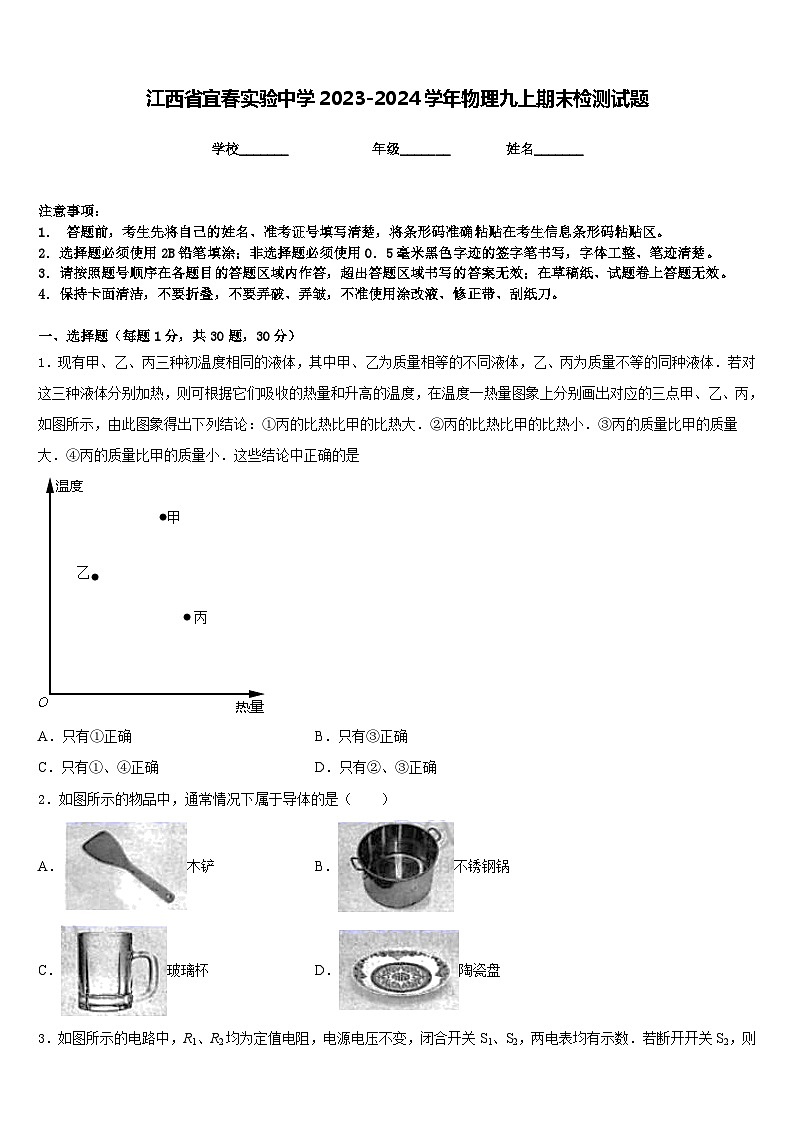

江西省宜春实验中学2023-2024学年物理九上期末检测试题含答案
展开
这是一份江西省宜春实验中学2023-2024学年物理九上期末检测试题含答案，共9页。试卷主要包含了如图所示的电路中，电源电压不变等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．现有甲、乙、丙三种初温度相同的液体，其中甲、乙为质量相等的不同液体，乙、丙为质量不等的同种液体．若对这三种液体分别加热，则可根据它们吸收的热量和升高的温度，在温度一热量图象上分别画出对应的三点甲、乙、丙，如图所示，由此图象得出下列结论：①丙的比热比甲的比热大．②丙的比热比甲的比热小．③丙的质量比甲的质量大．④丙的质量比甲的质量小．这些结论中正确的是
A．只有①正确B．只有③正确
C．只有①、④正确D．只有②、③正确
2．如图所示的物品中，通常情况下属于导体的是（ ）
A．木铲B．不锈钢锅
C．玻璃杯D．陶瓷盘

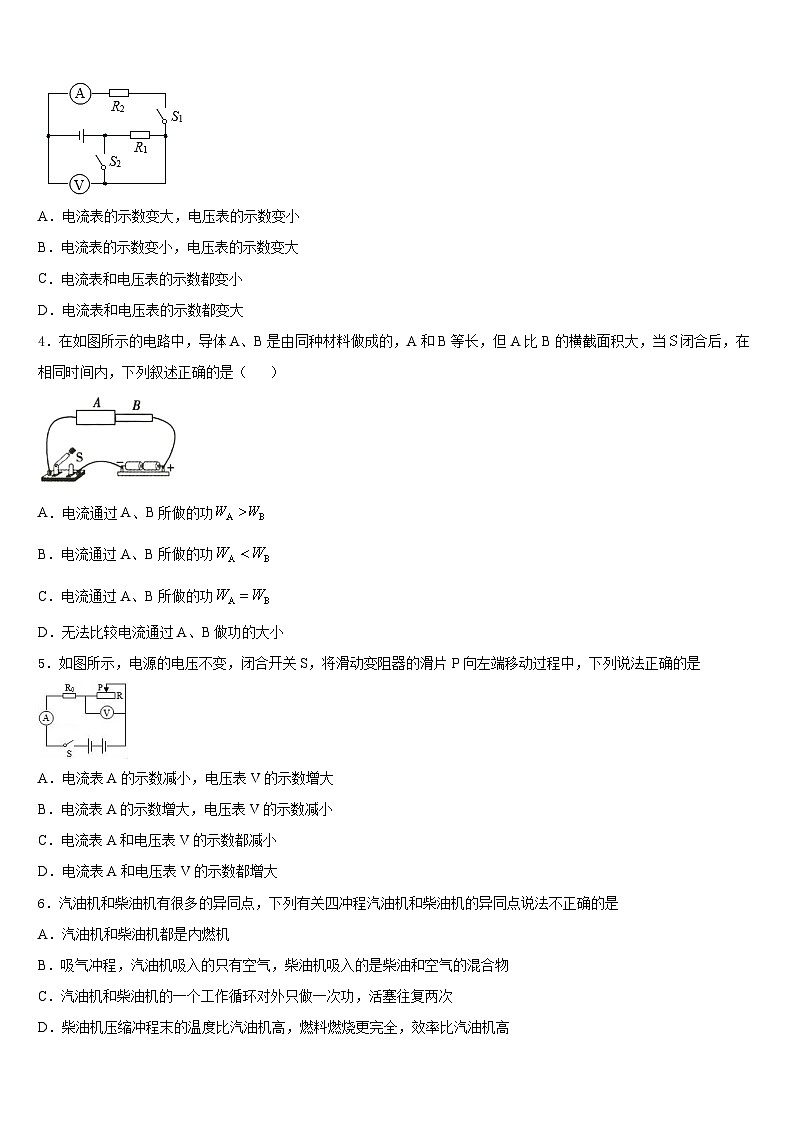

3．如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数．若断开开关S2，则
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
4．在如图所示的电路中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当闭合后，在相同时间内，下列叙述正确的是（ ）
A．电流通过A、B所做的功
B．电流通过A、B所做的功
C．电流通过A、B所做的功
D．无法比较电流通过A、B做功的大小
5．如图所示，电源的电压不变，闭合开关S，将滑动变阻器的滑片P向左端移动过程中，下列说法正确的是
A．电流表A的示数减小，电压表V的示数增大
B．电流表A的示数增大，电压表V的示数减小
C．电流表A和电压表V的示数都减小
D．电流表A和电压表V的示数都增大
6．汽油机和柴油机有很多的异同点，下列有关四冲程汽油机和柴油机的异同点说法不正确的是
A．汽油机和柴油机都是内燃机
B．吸气冲程，汽油机吸入的只有空气，柴油机吸入的是柴油和空气的混合物
C．汽油机和柴油机的一个工作循环对外只做一次功，活塞往复两次
D．柴油机压缩冲程末的温度比汽油机高，燃料燃烧更完全，效率比汽油机高

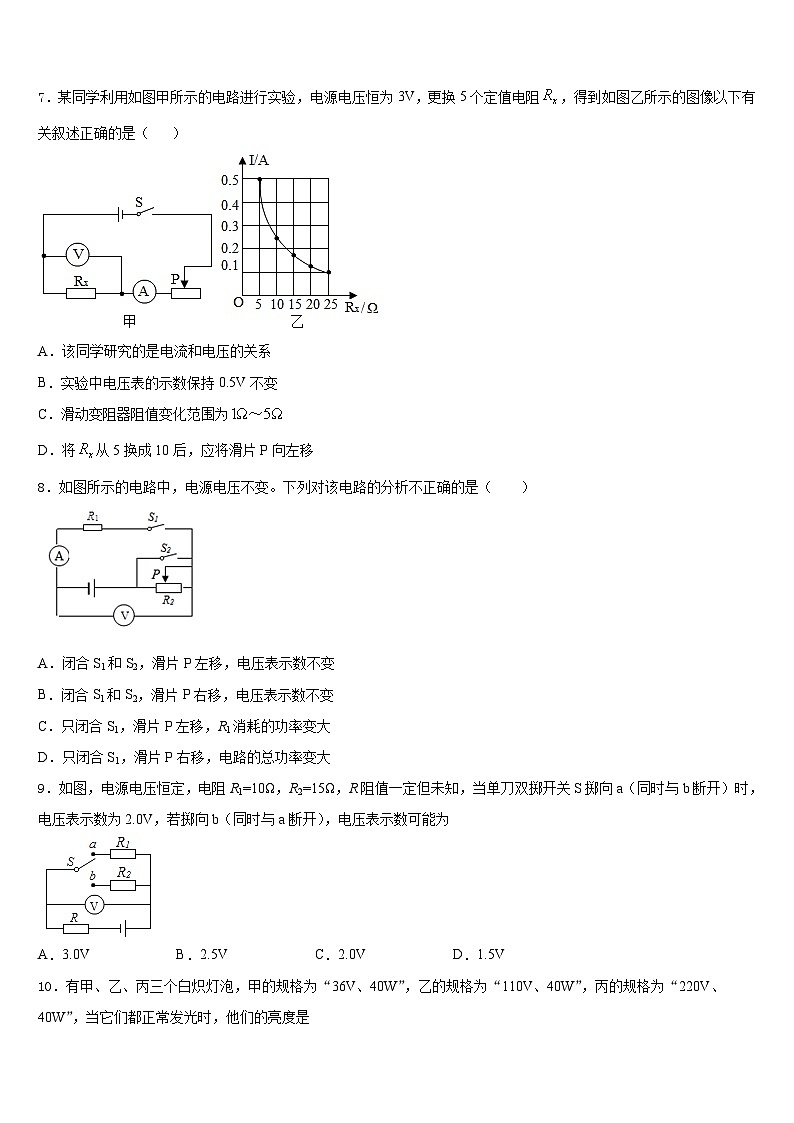

7．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻，得到如图乙所示的图像以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．滑动变阻器阻值变化范围为
D．将从5换成10后，应将滑片P向左移
8．如图所示的电路中，电源电压不变。下列对该电路的分析不正确的是（ ）
A．闭合S1和S2，滑片P左移，电压表示数不变
B．闭合S1和S2，滑片P右移，电压表示数不变
C．只闭合S1，滑片P左移，R1消耗的功率变大
D．只闭合S1，滑片P右移，电路的总功率变大
9．如图，电源电压恒定，电阻R1=10Ω，R2=15Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为
A．3.0V B．2.5V C．2.0V D．1.5V
10．有甲、乙、丙三个白炽灯泡，甲的规格为“36V、40W”，乙的规格为“110V、40W”，丙的规格为“220V、40W”，当它们都正常发光时，他们的亮度是
A．甲最亮B．乙最亮C．丙最亮D．三个灯泡一样亮
11．下列四组电阻，分别并联后其等效电阻最小的是（ ）
A．R1=122Ω R2=780ΩB．R1=67Ω R2=860Ω
C．R1=1Ω R2=4kΩD．R1=2Ω R2=589Ω
12．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则
A．电流表A示数与电流表A1示数的差值变大
B．电流表A示数与电流表A1示数的差值变小
C．电流表A示数与电流表A1示数的比值变大
D．电流表A示数与电流表A1示数的比值变小
二、填空题（每题5分，共4题，20分）
13．手机、数码相机等常用充电电池作为电源，某手机电池铭牌如图所示，观察可知该电池的工作电压是_____V，电池容量为2200mAh/8.14Wh字样，此电池在充满电时贮存的电能为_______J，若该手机在通话状态时的工作功率为0.925W，则此时的工作电流为_____A，使用该手机充满电一次能够持续通话的时间约为___h，电池在充电过程中会发热，是把电能转化为_______。
14．如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是_____，示数为_____。
15．小明家的电子式电能表标有“3200imp/(kW·h)”等字样（imp 表示电能表指示灯闪烁的次数））。他将标有“220V，1100W”的电饭煲单独接入家庭电路，电饭煲正常工作时通过的电流为______A；若半小时内，电能表指示灯闪烁了800次，则电饭煲的电功率是______W。
16．铝、陶瓷、橡胶、铜这些物体中属于导体的是________。这些导体容易导电是靠_______。
三、实验题（共12分）
17．（4分）小明到实验室做“测量小灯泡额定功率”的实验时，老师只给他提供了如下器材：标有“2.5V”的小灯泡，电源，滑动变阻器、开关、两个电压表（没有电流表）、阻值为的定值电阻，导线若干，他根据所给定的器材经过认真思考后设计了正确的实验电路，下图甲是该电路的不完整电路图：
(1)请你将图甲中电路图补充完整；
（___________）
(2)闭合开关前，应将滑动变阻器调至阻值___________的位置；
(3)闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表的示数为______V，此时电压表的示数如图乙所示，是______V；
(4)小灯泡的额定功率为______W；
(5)他还进一步涉及除了只有电流表没有电压表解决这个问题的方法，其电路如图丙所示。请你按照他设计的电路图，写出相应的实验步骤来测量小灯泡的额定功率：____________。
18．（4分）实验室要测量一只未知阻值Rx的阻值，提供的器材有：由两节干电池串联成的电源，学生用电流表（0～0.6A，0﹣3A）一只，学生用电压表（0～3V，0﹣15V）一只，阻值变化范围合适的滑动变阻器R一只，电阻箱R0一只，开关和导线若干。
小明、小华、小虎、小芳分别设计了如图中甲，乙，丙、丁4种电路。
（1）小明设计如图甲所示的方案，依据的原理为_____；
（2）根据图乙连接如图实物图；
（______）
（3）小虎设计的实验方案，电路图如图丙所示，你帮她补完实验操作步骤：
①按照电路图连接好电路后，闭合开关，将电阻箱阻值调至最大；记下_____和_____；（用文字和物理量的符号说明）
②将电阻箱阻值调为0Ω，记下电压表示数U；
③待测电阻Rx的表达式为：Rx＝_____；
（4）若Rx的阻值约为400Ω，能根据设计的电路测出Rx的实验的方案有_____（选填序号）。
A．甲和乙 B．乙和丙 C．丙和丁 D．甲、乙、丙、丁均可
19．（4分）如图所示是探究影响导体电阻大小因素的实验电路，下表给出了可供选择的几种导体，分别用A、B、C、D四个字母代表．问：
（1）实验中，通过观察电流表的示数可以判断导体的_____ 大小，小灯泡在电路中的主要作用是________________.
（2）通过对___和_____导体进行实验，可探究电阻的大小与长度的关系．
（3）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的___________ 有关．
（4）若把A、B两导体首尾相连后再接入电路M、N两端，会发现电流表示数变得更小，说明两导体串联后的电阻将________（选填“变大”“变小”或“不变”）．
（5）生活中，通常选用铜芯线、铝芯线作为输电线，而不选择铁芯线，是因为导体的电阻还与导体的__________有关．
四、作图题（共16分）
20．（8分）用笔画线表示导线，将图所示的实物图补充完整。要求：开关全部闭合时灯泡L和电动机M组成并联电路，且开关S1能同时控制灯泡和电动机、开关S2单独控制灯泡。
（_____）
21．（8分）如图所示是家庭电路的某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用用电的要求。
（____）
五、计算题（共22分）
22．（10分）如图所示电路，电源电压和灯泡L的电阻值均保持不变，灯泡L标有“12V 6W”字样，闭合开关S，当滑动变阻器的滑片P移到中点时，电压表示数为3V；当滑动变阻器的滑片P移到最右端b点时，电压表示数为5V。求：
（1）灯泡L的电阻值。
（2）正常发光时，灯泡L在10min内消耗的电能。
（3）电源电压和滑动变阻器的最大电阻值。
23．（12分）质量为 2 kg、温度为15 ℃的水，当吸收了1.68×105 J 的热量后，温度升高到多少摄氏度？_______[c水＝4.2×103 J/(kg·℃)]
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、B
5、B
6、B
7、C
8、D
9、B
10、D
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、3.7 29304 0.25 8.8 内能
14、电压 1
15、5 500
16、铝、铜 自由电子
三、实验题（共12分）
17、 最大 2.5 2.4 0.6 见解析
18、R＝ 电阻箱阻值R0 电压表示数U1 R0 C
19、电阻（值） 保护电路 A B 横截面积 变大 材料
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）24Ω；（2）600J；（3）12Ω。
23、35
