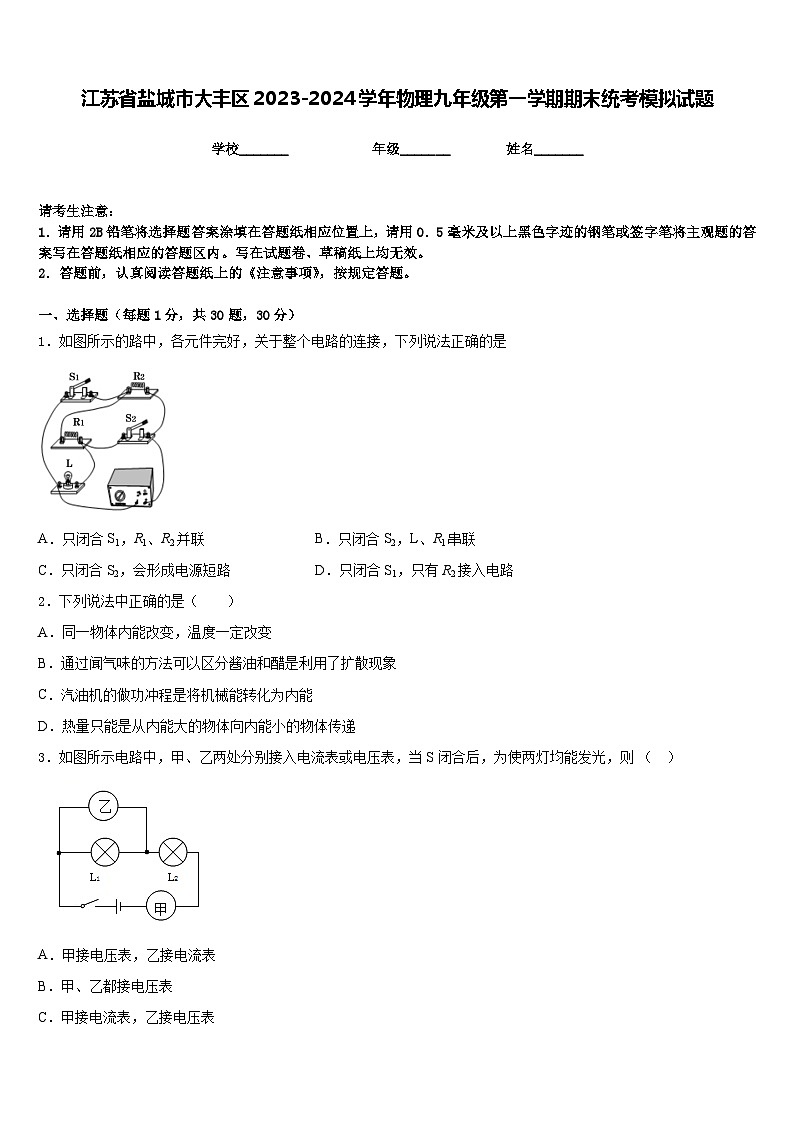

江苏省盐城市大丰区2023-2024学年物理九年级第一学期期末统考模拟试题含答案

这是一份江苏省盐城市大丰区2023-2024学年物理九年级第一学期期末统考模拟试题含答案，共9页。试卷主要包含了下列有关电能的说法错误的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示的路中，各元件完好，关于整个电路的连接，下列说法正确的是
A．只闭合S1，R1、R2并联B．只闭合S2，L、R1串联
C．只闭合S2，会形成电源短路D．只闭合S1，只有R2接入电路
2．下列说法中正确的是（ ）
A．同一物体内能改变，温度一定改变
B．通过闻气味的方法可以区分酱油和醋是利用了扩散现象
C．汽油机的做功冲程是将机械能转化为内能
D．热量只能是从内能大的物体向内能小的物体传递
3．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则 （ ）

A．甲接电压表，乙接电流表
B．甲、乙都接电压表
C．甲接电流表，乙接电压表
D．甲、乙都接电流表

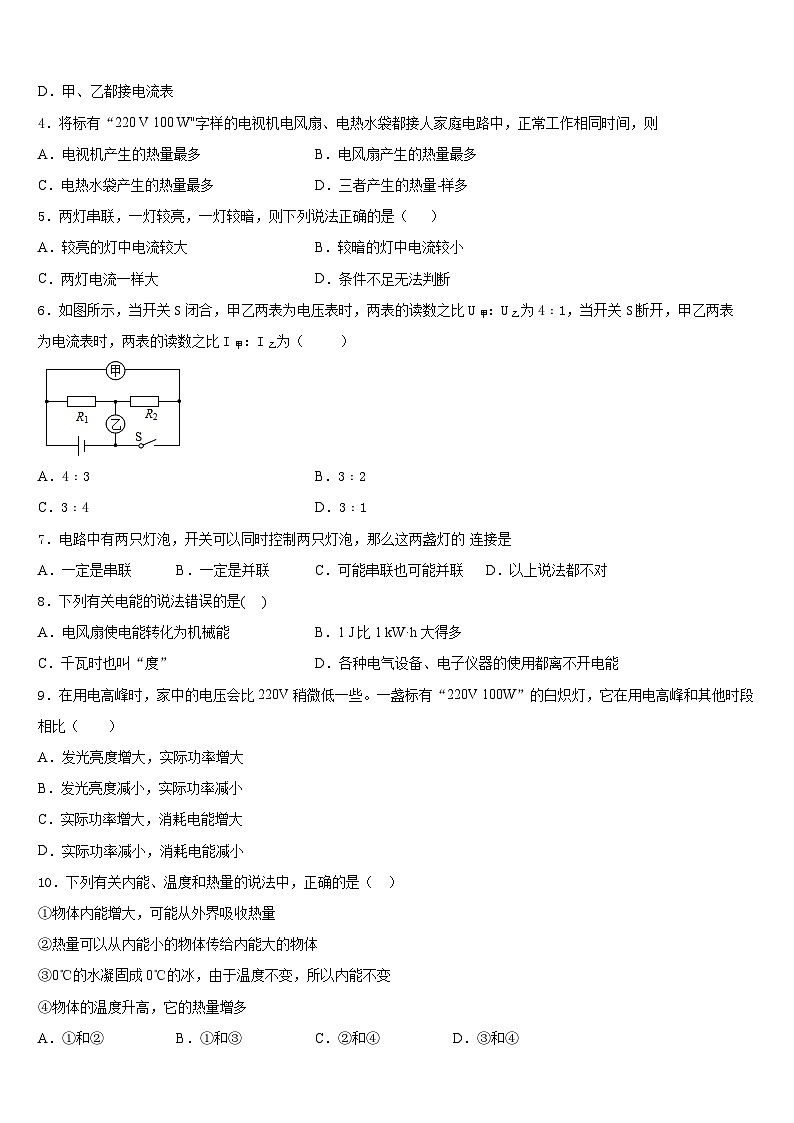

4．将标有“220 V 100 W"字样的电视机电风扇、电热水袋都接人家庭电路中，正常工作相同时间，则
A．电视机产生的热量最多B．电风扇产生的热量最多
C．电热水袋产生的热量最多D．三者产生的热量-样多
5．两灯串联，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大B．较暗的灯中电流较小
C．两灯电流一样大D．条件不足无法判断
6．如图所示，当开关S闭合，甲乙两表为电压表时，两表的读数之比U甲：U乙为4﹕1，当开关S断开，甲乙两表为电流表时，两表的读数之比I甲：I乙为（ ）
A．4﹕3B．3﹕2
C．3﹕4 D．3﹕1
7．电路中有两只灯泡，开关可以同时控制两只灯泡，那么这两盏灯的 连接是
A．一定是串联B．一定是并联C．可能串联也可能并联D．以上说法都不对
8．下列有关电能的说法错误的是( )
A．电风扇使电能转化为机械能B．1 J比1 kW·h大得多
C．千瓦时也叫“度”D．各种电气设备、电子仪器的使用都离不开电能
9．在用电高峰时，家中的电压会比220V稍微低一些。一盏标有“220V 100W”的白炽灯，它在用电高峰和其他时段相比（ ）
A．发光亮度增大，实际功率增大
B．发光亮度减小，实际功率减小
C．实际功率增大，消耗电能增大
D．实际功率减小，消耗电能减小
10．下列有关内能、温度和热量的说法中，正确的是（ ）
①物体内能增大，可能从外界吸收热量
②热量可以从内能小的物体传给内能大的物体
③0℃的水凝固成0℃的冰，由于温度不变，所以内能不变
④物体的温度升高，它的热量增多
A．①和②B．①和③C．②和④D．③和④

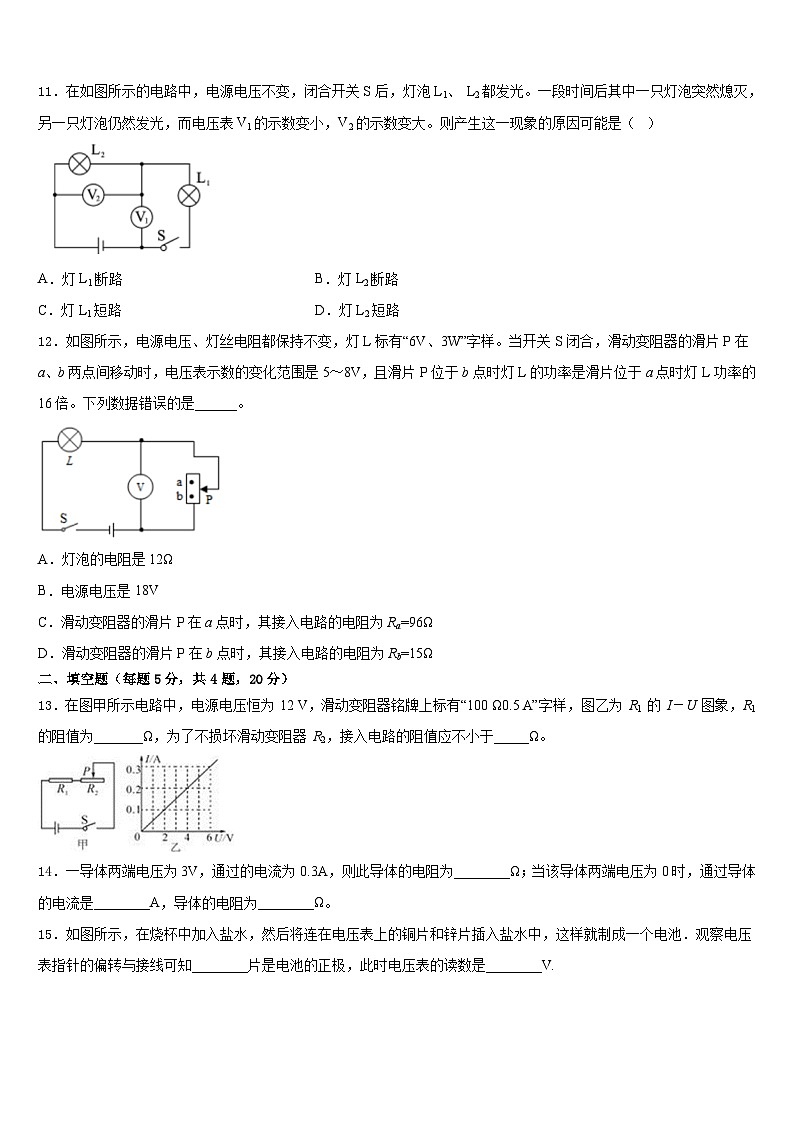

11．在如图所示的电路中，电源电压不变，闭合开关S后，灯泡L1、 L2都发光。一段时间后其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大。则产生这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路
C．灯L1短路D．灯L2短路
12．如图所示，电源电压、灯丝电阻都保持不变，灯L标有“6V、3W”字样。当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是5～8V，且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍。下列数据错误的是______。
A．灯泡的电阻是12Ω
B．电源电压是18V
C．滑动变阻器的滑片P在a点时，其接入电路的电阻为Ra=96Ω
D．滑动变阻器的滑片P在b点时，其接入电路的电阻为Rb=15Ω
二、填空题（每题5分，共4题，20分）
13．在图甲所示电路中，电源电压恒为 12 V，滑动变阻器铭牌上标有“100 Ω0.5 A”字样，图乙为 R1 的 I－U 图象，R1 的阻值为_______Ω，为了不损坏滑动变阻器 R2，接入电路的阻值应不小于_____Ω。
14．一导体两端电压为3V，通过的电流为0.3A，则此导体的电阻为________Ω；当该导体两端电压为0时，通过导体的电流是________A，导体的电阻为________Ω。
15．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成一个电池．观察电压表指针的偏转与接线可知________片是电池的正极，此时电压表的读数是________V.
16．如图是小明在“测量小灯泡的电阻”实验中，根据实验数据描绘出的小灯泡的电流与电压关系图像，分析U－I图像可知，小灯泡的电流跟电压不成正比关系，原因可能是_____________。
三、实验题（共12分）
17．（4分）在“探究电流与电阻的关系”的实验中，老师提供的实验器材有电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、 15Ω、 20Ω），三只滑动变阻器（规格分别为“20Ω 2A”，“50Ω 1A”），导线若干。
(1)请用笔画线将图中的实物图连接完整（要求滑片P向右移动时，电压表的示数变大）；
（__________）
(2)小明按如图正确连接电路后，闭合开关，发现电流表无示数，电压表指针超过量程，你认为造成这一现象的原因是__________________；
(3)小明实验时，在a、b间先接入50Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5V，并记下相应的电流值：再改接10Ω的电阻后，小丽又去移动变阻器的滑片。小丽移动滑片P的目的是： ________________；
(4)小明为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是_______________。
18．（4分）在测量小灯泡电功率的实验中，小灯泡的额定电压为2.5V。
(1)小明按图甲电路图连接电路，闭合开关，灯泡不亮，此时电压表示数为0.3V，电流表示数为0.12A；移动变阻器滑片P，发现两表示数均不变，则电路连接时存在的问题是_____。
(2)更正错误后，闭合开关，变阻器滑片P移至某处时，电表示数如图乙，则电压表示数为_____V，此时小灯泡的电阻为_____Ω。
(3)小明同学发现，无论怎样移动滑片电压表示数总是达不到2.5V，于是她利用公式结合第(2)步测量的小灯泡电阻算出了小灯泡的额定功率为0.83W，你认为小灯泡的额定功率应该____（选填“大于”、“等于”或“小于”）0.83W，你判断的理由是_____。
19．（4分）初三某班同学到实验室做“测量小灯泡功率”的分组实验．待测小灯泡的额定电压为2.5V，电阻约为10Ω．实验室有如下器材：
A．电源E（电压为6V） B．电流表A（0～0.6A，0～3A）
C．电压表（0～3V，0～15V） D．滑动变阻器R1（5Ω，0.3A）
E．滑动变阻器R2（50Ω，0.5A） F．滑动变阻器R3（500Ω，1A）
G．开关S，导线若干
（1）在图甲的虚线框内画出本实验应该采用的实验电路图；（______）
（2）实验应该选用的最合适的滑动变阻器是____（填器材代号）；
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图乙所示，则小灯泡两端电压为_____V，流过小灯泡的电流是____A，此时小灯泡的电阻是____Ω（结果保留二位小数）；
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出小灯泡中电流随其两端电压变化的关系图像如图丙，根据图像提供的信息，小灯泡的额定功率为____W．
四、作图题（共16分）
20．（8分）请按要求作图
（1）如图所示，在图中画出相应的入射光线和折射光线；
（___________）
（2）如图所示，人站在匀速上行的电梯上随电梯一起向上运动，作出人的受力示意图。
（________）
21．（8分）在图中虚线框中填入电池和电表符号，使电路成为并联电路。
（_______）
五、计算题（共22分）
22．（10分）为了减少环境污染，部分农村地区改用液化气烧菜做饭。某钢瓶装有液化气10kg，已知液化气的热值为4.2×107J/kg，水的比热容为4.2×103J/(kg⋅℃)求：
(1)这瓶液化气全部完全燃烧放出的热量是多少？
(2)若(1)中放出的热量有40%被初温为20℃的水吸收，在标准大气压下可将多少质量的水烧开？
(3)若采用某节能型灶具，可将热效率提高到50%，则同样将(2)中水烧开可节约液化气多少kg？
23．（12分）广州地铁为方便婴儿车出站提供两种无障碍方式：一种是竖直升降的无障碍电梯，另一种是沿着楼梯斜向移动的电动升降台，两种方式的情景和简化示意图如图.分别用两种方式将人（包括婴儿和婴儿车）从地下的站厅层匀速运送到地面，此过程竖直电梯的水平地板对人（包括婴儿和婴儿车）的支持力做功4000J.电功率P1=4000W；楼梯电动升降台的电功率P2=500W。两种方式的运动情况数据如表格。求：
(1)两种方式所消耗的电能哪种多？请通过分析进行比较。
(2)楼梯升降台的机械效率。
(3)人（包括婴儿和婴儿车）的总重。
(4)你认为推婴儿车的人应选用哪种方式出站？并写出你的理由。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、C
5、C
6、C
7、C
8、B
9、B
10、A
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、20 4
14、10 0 10
15、铜 0.6
16、灯丝的电阻随着温度的升高而增大
三、实验题（共12分）
17、 定值电阻开路 保证定值电阻两端电压不变 “50Ω 1A”
18、滑动变阻器同时接了下面两个接线柱 1.8 7.5 小于 灯泡正常发光时的电阻大于7.5Ω
19、 E 1.8 0.22 0.18 0.625
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4.2×108J；(2)500kg；(3)2kg
23、 (1)竖直电梯工作时消耗的电能多；W1=P1t1=2×104J ， W2=P2t2=1×104J 所以竖直电梯工作时消耗的电能多(2)40% (3)800N (4)应选择竖直电梯，因为竖直电梯所用时间较少，节省时间（应选择电动升降台，因为速度较慢，更平稳，更安全）
速度v/m·s-1
时间t/s
竖直电梯
1
5
楼梯升降台
0.5
20
