江苏省淮安市名校2023-2024学年九年级物理第一学期期末教学质量检测试题含答案
展开
这是一份江苏省淮安市名校2023-2024学年九年级物理第一学期期末教学质量检测试题含答案，共10页。试卷主要包含了如图所示是一种环保型手电筒等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．在以下四位科学家的名字中，用来命名电功单位的是（ ）
A．法拉第
B．安培
C．焦耳
D．欧姆
2．现代的生活已经离不开电了，为了安全用电，对生活中一些“电”常识的了解必不可少，下列有关常见电流或电压值的表述，错误的是（ ）
A．实验用小灯泡工作的电流约为0.2A
B．手机电池3.7V
C．电饭锅工作时的电流约为4A
D．对人体安全电压是36V
3．一箱汽油用去一半后，剩下的汽油
A．比热容和热值均减半B．比热容和热值都不变
C．比热容减半，热值不变D．比热容不变，热值减半
4．下列对欧姆定律公式I＝的理解中，不正确的是
A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比
B．在相同电压的条件下，不同导体中的电流跟的电阻成反比
C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关
D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关

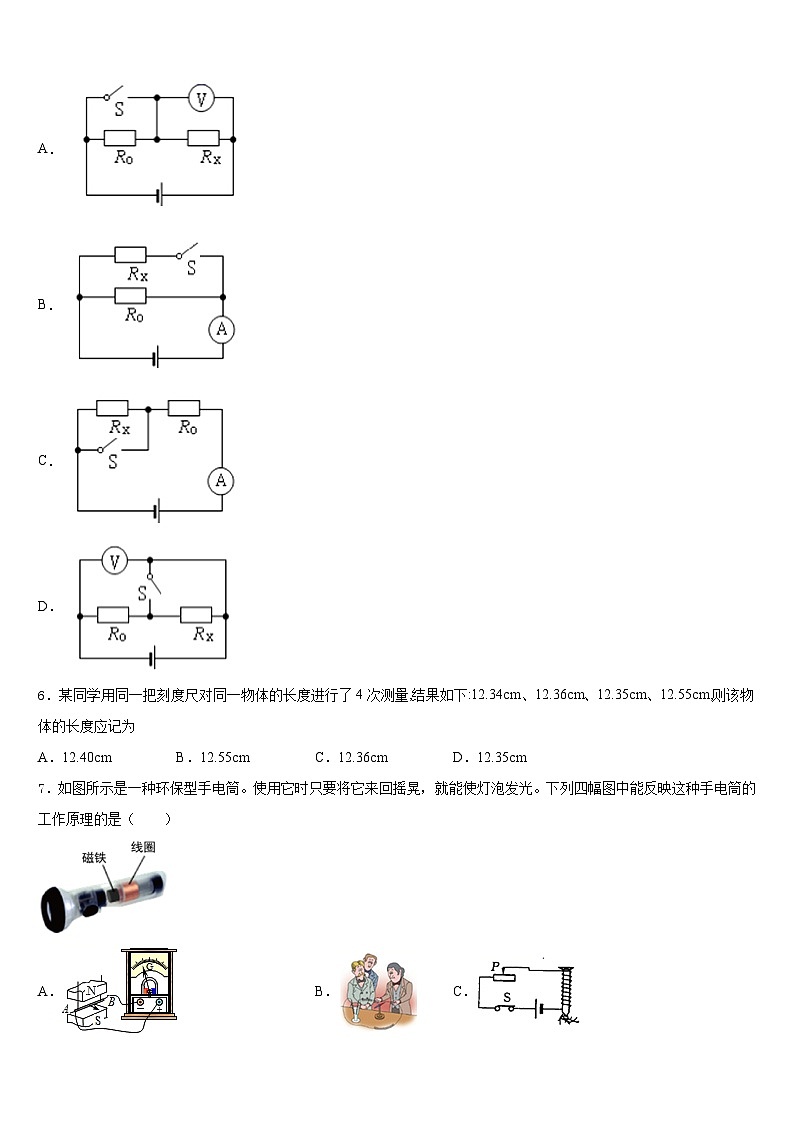

5．如下图的四个电路中，R0为已知阻值的定值电阻，不可以测出未知电阻Rx的电路是（ ）
A．
B．
C．
D．
6．某同学用同一把刻度尺对同一物体的长度进行了4次测量,结果如下:12.34cm、12.36cm、12.35cm、12.55cm,则该物体的长度应记为
A．12.40cmB．12.55cm C．12.36cm D．12.35cm
7．如图所示是一种环保型手电筒。使用它时只要将它来回摇晃，就能使灯泡发光。下列四幅图中能反映这种手电筒的工作原理的是（ ）
A．B．C．D．

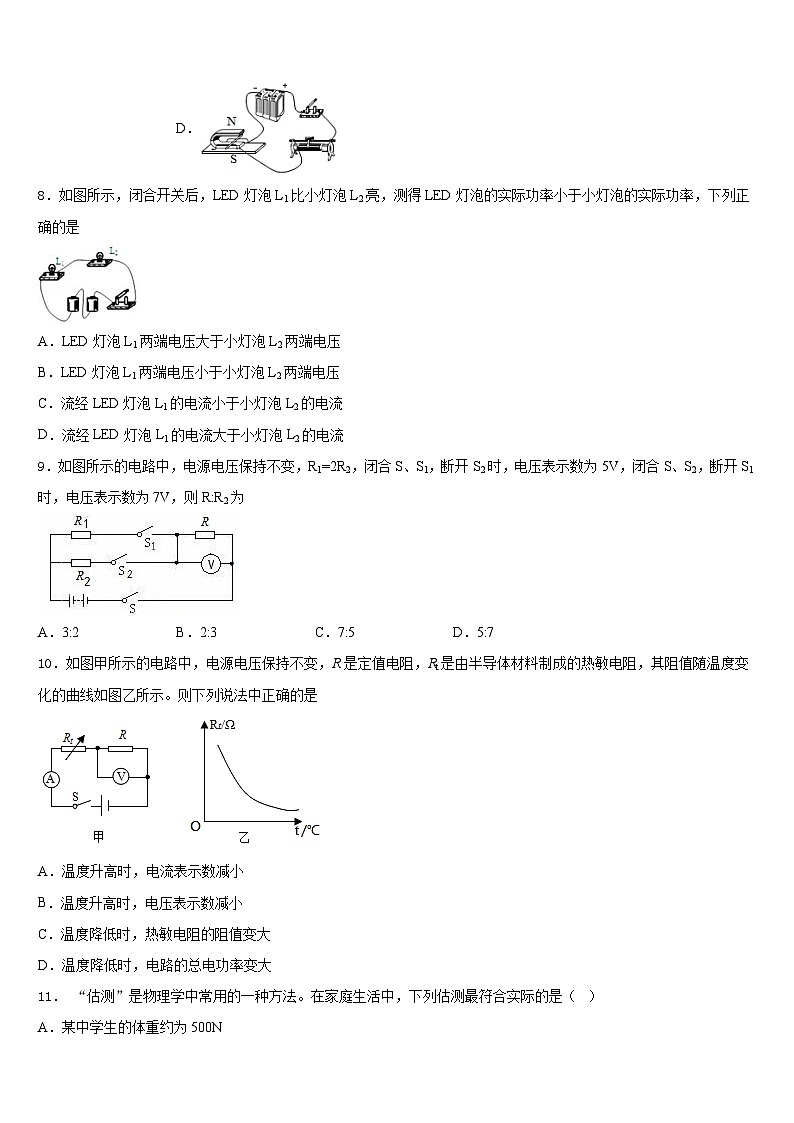

8．如图所示，闭合开关后，LED灯泡L1比小灯泡L2亮，测得LED灯泡的实际功率小于小灯泡的实际功率，下列正确的是
A．LED灯泡L1两端电压大于小灯泡L2两端电压
B．LED灯泡L1两端电压小于小灯泡L2两端电压
C．流经LED灯泡L1的电流小于小灯泡L2的电流
D．流经LED灯泡L1的电流大于小灯泡L2的电流
9．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为
A．3:2B．2:3C．7:5D．5:7
10．如图甲所示的电路中，电源电压保持不变，R是定值电阻，Rt是由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示。则下列说法中正确的是
A．温度升高时，电流表示数减小
B．温度升高时，电压表示数减小
C．温度降低时，热敏电阻的阻值变大
D．温度降低时，电路的总电功率变大
11． “估测”是物理学中常用的一种方法。在家庭生活中，下列估测最符合实际的是（ ）
A．某中学生的体重约为500N
B．餐桌的高度约为150cm
C．电冰箱的额定功率约为1000W
D．一个苹果的质量约为5kg
12．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内，虚线框里的电阻丝产生的总热量最多的是 ( )
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻变小，电路中的电流增大，电磁铁的磁性________，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则________是除尘器。
14． (1)把物体A、B用力紧压在一起，再悬挂在空气中，如图甲。小红说物体B没有掉下来是因为大气压的作用，小明说物体B没有掉下来是因为分子间存在引力。于是，他们把装置移入密闭的真空罩中悬挂起来，如图乙，并抽出里面的空气。如果出现___________现象，就证明小红是正确的。
(2)如图，在C、D两个瓶里分别装有温度为60℃、30℃的两种互不反应的气体，且D瓶气体的密度大于C瓶气体。现将玻璃板抽掉，则D瓶里的气体分子能否运动到C瓶中去？_________。
15．如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光电阻上，光敏电阻的阻值______，电路中的电流增大，电磁铁的磁性______，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则______是除尘器。
16．如图1所示，电源电压保持不变，小灯泡的额定电压为12V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图2所示．则小灯泡的额定功率为_____W，电源电压为_____V，滑动变阻器的最大阻值为_____Ω．
三、实验题（共12分）
17．（4分）如图所示是探究物体的动能大小与物体的质量、速度关系的示意图。
(1)本实验研究的是_____（选填“木块”、“钢球” 或“斜面”）的动能与它的质量、速度的关系。
(2)实验中通过观察_____来比较动能的大小。
(3)在探究动能与速度的关系时，要保持小球的_____不变，让小球从_____（选填“相同”或“不同”）的高度滚下，以不同的速度推动木块移动。该实验得出的结论是：_____。
(4)在探究动能与物体质量的关系时，要选择两个质量不同的小球，并让它们分别从同一斜面_____（选填“相同”或“不同”）高度滚下，该实验看到的现象是：_____。
18．（4分）吴毅强同学在探究“串联电路各电压的关系”时，分别按如图甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如下表所示。
（1）吴毅强同学分析数据后发现：串联电路各部分电压之和很接近但小于总电压。这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致。为此，他重新检查实验电路，再进行了两次测量，测量数据基本没有变化。老师提示：电压表接入电路测量时本身会对电路结构有影响。请你帮他重新设计测量电路图，把它画在下边的虚线方框中。
（_______）
（2）该同学按照你设计的测量电路正确进行测量，验证了他们的猜想。但他们同时发现：“串联各部分电压是相等的”。这个结论一定成立吗？______（选填“一定”或“不一定”）。为了检验这个结论是否成立，应该______继续进行实验。
（3）根据表中数据，可以求得电压表内阻Rv与灯泡电阻RL的比值： =______。
（4）吴毅强同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构，因而也会影响各电压的测量值，但不会影响实验结论的正确性。你认为会影响实验结论的正确性吗？______（选填“会”或“不会”）。
19．（4分）如下图所示是“探究电流的大小与哪些因素有关”的实验电路图。
(1)连接电路前，开关必须_____；
(2)实验开始时，滑动变阻器的作用是_____。在探究通过导体的电流与导体两端电压关系时，应保持定值电阻_____不变，此时滑动变阻器的作用是_____；
(3)在探究通过导体的电流与导体电阻关系时，得到实验数据记录如下表，根据表中的实验数据，在图丙中画出电流随电阻变化的图像；
（________）
(4)分析表中数据及图像可得出结论：_____。
四、作图题（共16分）
20．（8分）为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂l2.
（______）
21．（8分）居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出声音时，声控开关自动闭合，无人时自动断开．请将图中“声控开关”、“光控开关”、“灯泡”用笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
五、计算题（共22分）
22．（10分）在如图所示的电路中，电源电压保持不变，电 阻 R0 的阻值为 8Ω，开关 S1处于闭合状态。当 S2 断开时，电流表 的示数为 0.5A；当开关 S2 闭合时，电流表的示数为 0.9A，此时 小灯泡正常发光。求：
(1)电源电压；
(2)灯泡正常工作时的电阻。
23．（12分）如图所示电路，电阻R1=10Ω，当开关S1闭合，S2断开，滑动变阻器的滑片P移到最右端时，电压表示数为6V，电流表示数为0.3A；当开关S1、S2都闭合，滑片P移到最左端时，电流表示数为1.5A。求：
（1）电源电压与滑动变阻器的最大阻值；
（2）定值电阻R2的阻值；
（3）若开关S1、S2都闭合，滑片移到中点时，则电流表示数是多少?（计算结果保留两位小数）。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、B
4、D
5、D
6、D
7、A
8、B
9、A
10、C
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、增强 b
14、物体B掉下来 能
15、减小 增强 b
16、24 12 9
三、实验题（共12分）
17、钢球 木块运动距离大小 质量 不同 在质量相同时，钢球的速度越大，动能越大 相同 在速度相同时，钢球的质量越大，动能越大
18、 不一定 换用两个不同功率的灯泡 12：1 不会
19、断开 保护电路 阻值 改变定值电阻两端电压 导体两端的电压一定时，通过导体的电流与导体的电阻成反比
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4V；(2)10Ω
23、（1）9V；20Ω；（2）15Ω；（3）0.56A。
序号
甲（U1）
乙（U2）
丙（U）
电压/V
2.4
2.4
5.0
实验序号
1
2
3
4
电流R/Ω
5
10
15
20
电流I/A
0.6
0.3
0.2
0.15
