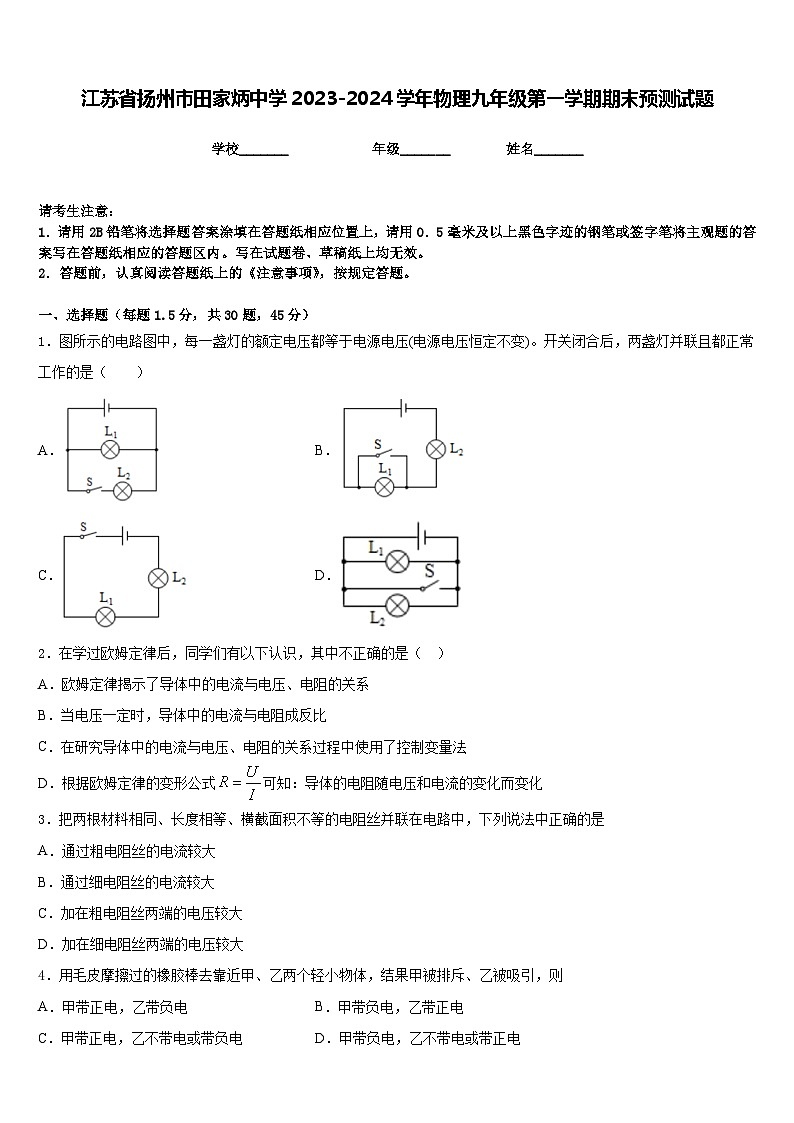

江苏省扬州市田家炳中学2023-2024学年物理九年级第一学期期末预测试题含答案

这是一份江苏省扬州市田家炳中学2023-2024学年物理九年级第一学期期末预测试题含答案，共13页。试卷主要包含了关于家庭电路，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．图所示的电路图中，每一盏灯的额定电压都等于电源电压(电源电压恒定不变)。开关闭合后，两盏灯并联且都正常工作的是（ ）
A．B．
C．D．
2．在学过欧姆定律后，同学们有以下认识，其中不正确的是（ ）
A．欧姆定律揭示了导体中的电流与电压、电阻的关系
B．当电压一定时，导体中的电流与电阻成反比
C．在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法
D．根据欧姆定律的变形公式可知：导体的电阻随电压和电流的变化而变化
3．把两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是
A．通过粗电阻丝的电流较大
B．通过细电阻丝的电流较大
C．加在粗电阻丝两端的电压较大
D．加在细电阻丝两端的电压较大
4．用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引，则
A．甲带正电，乙带负电B．甲带负电，乙带正电
C．甲带正电，乙不带电或带负电D．甲带负电，乙不带电或带正电

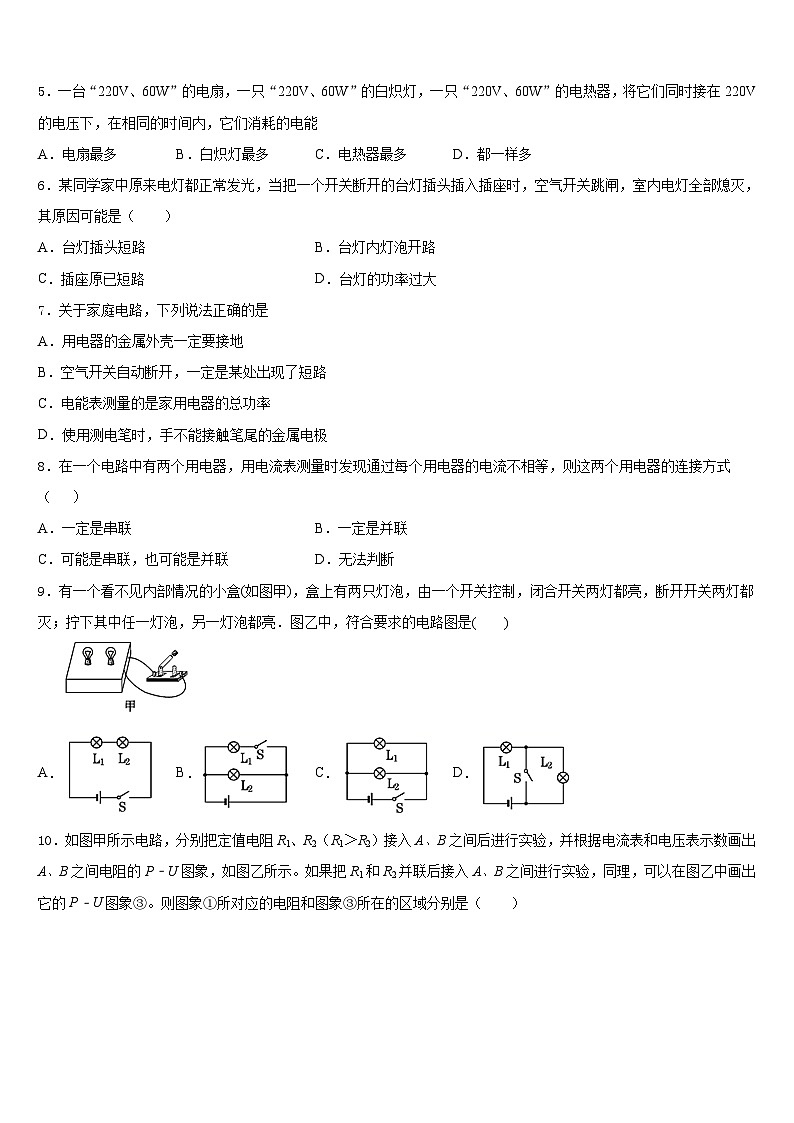

5．一台“220V、60W”的电扇，一只“220V、60W”的白炽灯，一只“220V、60W”的电热器，将它们同时接在220V的电压下，在相同的时间内，它们消耗的电能
A．电扇最多B．白炽灯最多C．电热器最多D．都一样多
6．某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座时，空气开关跳闸，室内电灯全部熄灭，其原因可能是（ ）
A．台灯插头短路B．台灯内灯泡开路
C．插座原已短路D．台灯的功率过大
7．关于家庭电路，下列说法正确的是
A．用电器的金属外壳一定要接地
B．空气开关自动断开，一定是某处出现了短路
C．电能表测量的是家用电器的总功率
D．使用测电笔时，手不能接触笔尾的金属电极
8．在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（ ）
A．一定是串联B．一定是并联
C．可能是串联，也可能是并联D．无法判断
9．有一个看不见内部情况的小盒(如图甲)，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯泡都亮．图乙中，符合要求的电路图是( )
A．B．C．D．

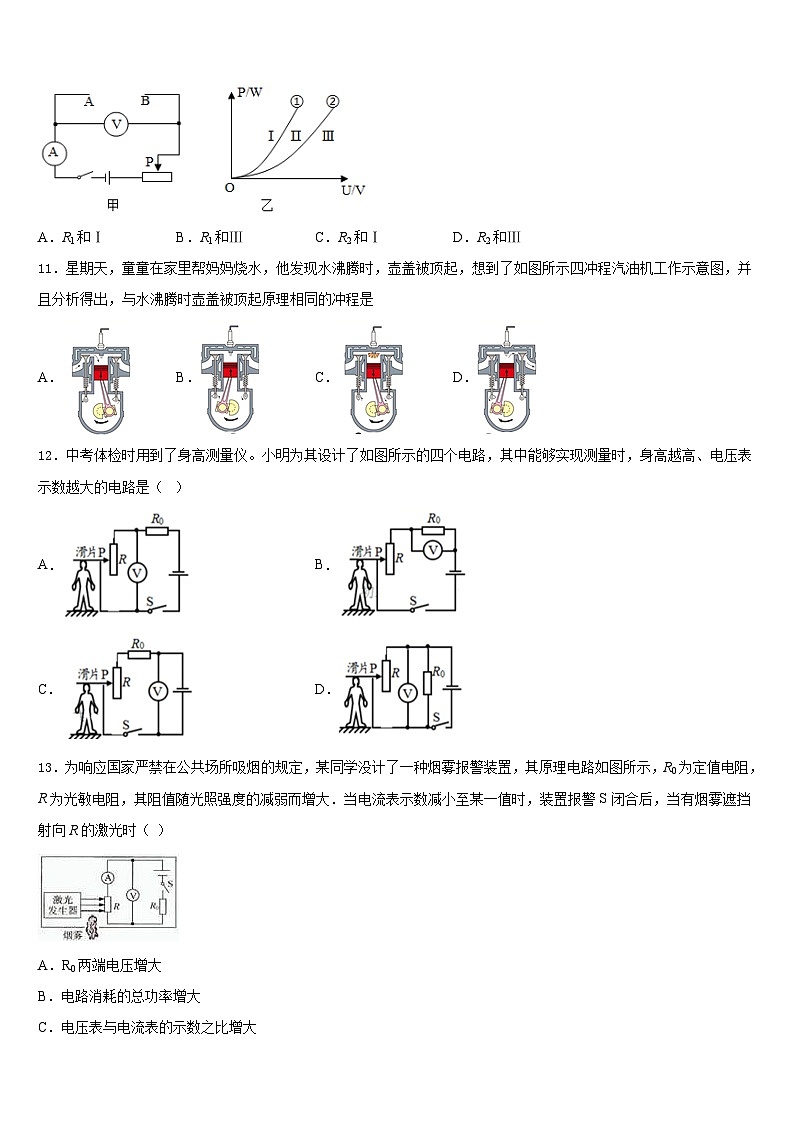

10．如图甲所示电路，分别把定值电阻R1、R2（R1＞R2）接入A、B之间后进行实验，并根据电流表和电压表示数画出A、B之间电阻的P﹣U图象，如图乙所示。如果把R1和R2并联后接入A、B之间进行实验，同理，可以在图乙中画出它的P﹣U图象③。则图象①所对应的电阻和图象③所在的区域分别是（ ）
A．R1和ⅠB．R1和ⅢC．R2和ⅠD．R2和Ⅲ
11．星期天，童童在家里帮妈妈烧水，他发现水沸腾时，壶盖被顶起，想到了如图所示四冲程汽油机工作示意图，并且分析得出，与水沸腾时壶盖被顶起原理相同的冲程是
A．B．C．D．
12．中考体检时用到了身高测量仪。小明为其设计了如图所示的四个电路，其中能够实现测量时，身高越高、电压表示数越大的电路是（ ）
A．B．
C．D．
13．为响应国家严禁在公共场所吸烟的规定，某同学没计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大．当电流表示数减小至某一值时，装置报警S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．R0两端电压增大
B．电路消耗的总功率增大
C．电压表与电流表的示数之比增大
D．增大R0的阻值，可使装置在更高浓度烟雾下才报警
14．掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低．如图所示是小球弹跳的频闪照片，小球在1、2位置的高度一样，则小球在位置1、2时的
A．动能相同，机械能也相同
B．动能相同，2位置的机械能较小
C．机械能相同，2位置的动能较小
D．2位置的动能较小，机械能也较小
15．一群蜜蜂不小心飞入小区一户人家里，聪明的保安将装有蜂蜜的木桶置于门外，蜜蜂陆续飞入桶中。下列现象中，与此原理相同的是
A．两个铅块压紧后粘在一起B．用鼻子鉴别酱油和醋
C．固体、液体很难压缩D．煮稀饭时米粒在水中翻滚
16．有金属外壳的家用电器必须接地，目的是（ ）
A．防止短路B．节约电能
C．防止触电D．稳固插头
17．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是（ ）
A．灯 L1短路B．灯 L2短路
C．灯 L1断路D．开关 S 接触不良
18．垃圾分类已经成为现在的新时尚，为了响应国家的号召，小明将用完的废旧电池应该投入到下列哪个标志的垃圾箱？（ ）
A．B．
C．D．
19．如图所示是玩具汽车的电路图，以下有关说法中正确的是( )
A．开关S2控制整个电路B．电动机与灯泡是串联的
C．电动机与灯泡工作时相互影响D．电动机与灯泡是并联的
20．内能是物体内部大量分子的无规则运动的动能和分子势能的总和，生活中改变物体内能的事例非常之多．如图所示的实验或事例，不属于用做功方式来改变物体内能的是
A．小孩滑下，臀部发热 B．压缩空气，乙醚着火
C．钻木取火D．加热使水沸腾
21．图中的电路图和实物图相对应的是
A．B．C．D．
22．关于电流、电压、电阻的关系，下列说法中正确的是
A．导体两端的电压越大，电阻越大
B．导体两端的电压为零时，电阻也为零
C．电阻是由导体本身的性质决定的，与电流、电压大小无关
D．导体中的电流越大，电阻越小
23．下列用电器正常工作时电功率约为80 W的是（ ）
A．电子计算器B．LED电视机C．电饭煲D．空调
24．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(假定灯泡的电阻不变)
A．电流表示数变小
B．电压表示数变大
C．电压表和电流表示数的比值变小
D．电压表和电流表的示数都变小
25．关于安全用电，下列说法正确的是
A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体
B．使用有金属外壳的家用电器时，应将其外壳接在零线上
C．发现有人触电或电线起火时，首先要做的是立即切断电源
D．用湿抹布擦工作中的用电器
26．智能手机在生活中应用越来越频繁，当手机“电量”所剩无几时，我们可以采用“省电模式”来延长使用时间，这是通过哪种方式实现的（ ）
A．降低散热能力B．增加电池电压
C．给电池充电D．减小电功率
27．如图所示的四幅图中，不属于静电现象的是
A．夏天雷雨天气，天空中出现闪电
B．手机、电脑屏幕上很容易吸附灰尘
C．塑料梳子梳头，头发形成射线状
D．向两张纸中间吹气，两张纸会靠拢
28．生物体内水的比例很高，有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害．这主要是因为水的
A．密度较小B．凝固点较低C．沸点较高D．比热容较大
29．如图所示的用电器中，利用电流热效应工作的是
A．电热水壶B．电风扇
C．电视机D．计算器
30．下列景象中，能说明分子在永不停息地运动的是（ ）
A．初春，柳絮飞扬B．盛夏，荷花飘香
C．深秋，落叶飘零D．寒冬，大雾弥漫
二、填空题（每空1分，共10题，20分）
31．1840年，英国物理学家______最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系。通过110Ω电阻丝的电流是2A，产生4400J的热量需要__________s。
32．我国家庭电路的供电电压是_____V，家用电器通常以_____的连接方式接入电路，不高于_____V的电压是安全电压；一节新干电池的电压是_____V。
33．如图所示，同种材料制成的实心圆柱体A和B放在水平地面上，高度之比hA：hB＝2：1，底面积之比sA：sB＝1：2，则它们对地面的压强之比pA：pB＝______，它们对地面的压力之比FA：FB＝______.
34．科学家对人类文明进步和社会发展做出了重要贡献，为了纪念在物理学中做出过杰出贡献的科学家，有时会以他们的名字作为物理定律的名字，请你写出两位在电学中以他们的名字被用作物理定律名称的物理学家：_____、_____．
35．将A，B两个金属片插入柠檬制成“水果电池”用电压表测量水果电池的电压，如图所示，则该电池的正极是________（选填“A”或“B”）；“水果电池”在供电时把________能转化为电能。
36．现有“2V 0.1W”字样的LED灯一只，当电源电压为6V时，为使LED灯正常发光，需串联一只______Ω的电阻，与普通的小灯泡相比，在达到相同亮度的条件下，假设LED灯可以节约80％的电能，则该LED灯与______W的小灯泡亮度相当。
37．手持用毛皮摩擦过的橡胶棒，接触验电器的金属球，就会有部分___________（填“正”或“负”）电荷转移到验电器的金属箔片上，两片金属箔片带___________（填“同种”或“异种”）电荷，由于互相___________而张开。
38．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
39．在探究通电螺线管外部磁场方向的实验中，小阳小组的同学在螺线管的左端放上一个小磁针，通电后发现小磁针的指向如图甲所示；接下来他们通过对调电池的正负极改变了螺线管中的电流方向，发现小磁针静止时南北极所指方向发生了改变，如图乙所示该实验中小磁针的作用是______，请你写出小阳小组同学所探究的问题是______．
40．小明用两个完全相同的滑轮组装成如图所示滑轮组，把重200N的物体匀速提升2m，所用拉力F为80N，克服绳重与摩擦做功40J，则每个滑轮重________N。
三、实验题（每空1分，共2题，15分）
41．某小组用如图所示的实验装置研究“电流通过导体时产生的热量跟电阻的关系”。甲、乙两个相同瓶中装有煤油。
(1)该实验应使两个瓶中煤油的质量_________，电阻丝R1、R2的阻值_________，将电路设计为串联，是为了使通过R1、R2的电流及通电时间_________（前面三空选填“相等”或“不相等”）。这种研究方法在物理学中叫做_________法。
(2)该小组应通过观测_________（选填“温度计示数”或“加热时间”）来比较两瓶中煤油吸热的多少。由这个实验可以得到结论：当电流一定时，导体的电阻越大，产生的热量就越_________。
42．实验老师为“测量小灯泡额定功率”准备了如下器材：电源（电压恒为6V）开关、电压表和电流表各一只、额定电压为2.5V的待测小灯泡（电阻约为10Ω）、滑动变阻器（“20Ω 1A”）、导线若干。
(1)请用笔画线代替导线，将图甲中的实物图连接完整（要求：滑片向右移动灯泡变亮）；
（______）
(2)闭合开关前电流表的指针如图乙所示，其原因是_____；
(3)正确连接电路后，闭合开关，小明发现无论怎样调节滑动变阻器，灯泡都不亮，电流表无示数，电压表有示数，则电路故障可能是_____；
(4)排除故障后，移动滑片P到某一位置时，电压表示数如图丙所示，为了测得小灯泡的额定功率，应将滑片P向_____（选填“左”或“右”）端移动。小明根据实验所测的数据，作出如图丁所示的图像，则小灯泡的额定功率为_____W；
(5)能否用甲图实验装置探究“电流与电压的关系”？_____ （选填“能”或“否”），原因是：_____。
四、计算题（每题10分，共2题，20分）
43．如图甲所示的电路中，R0为定值电阻，R1为滑动变阻器（其最大阻值为40Ω）．闭合开关S后，当滑动变阻器的滑片P从a端移至b端的过程中，R1消耗的电功率随R1电阻变化关系如图乙所示，根据图像信息．求：
（1）电路中最小电流；
（2）电源电压；
（3）R0消耗的最大电功率．
44．如图所示的电路中，电源电压为3V，R为阻值未知的定值电阻，小灯泡L的规格为“6V 3W”，若小灯泡的阻值不随温度变化，闭合开关S后，电流表的示数为0.55A．求：
（1）小灯泡的电阻；
（2）小灯泡的实际功率；
（3）定值电阻R的阻值．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、D
3、A
4、D
5、D
6、A
7、A
8、B
9、C
10、C
11、C
12、B
13、C
14、D
15、B
16、C
17、C
18、D
19、D
20、D
21、D
22、C
23、B
24、C
25、C
26、D
27、D
28、D
29、A
30、B
二、填空题（每空1分，共10题，20分）
31、焦耳 10
32、220 并联 36 1.5
33、2:1； 1:1。
34、欧姆；焦耳
35、A 化学
36、80 0.5
37、负 同种 排斥
38、1：2 2：1
39、 判断磁场的方向 通电螺线管外部磁场方向与电流的方向是否有关
40、20
三、实验题（每空1分，共2题，15分）
41、相等 不相等 相等 控制变量 温度计示数 多
42、 使用前电流表没有调零 小灯泡断路 右 0.625 否 灯泡的电阻会随温度的变化而变化
四、计算题（每题10分，共2题，20分）
43、（1）0.2A（2）10V（3）10W
44、（1）12 Ω；（2）0.75 W；（3）10 Ω
