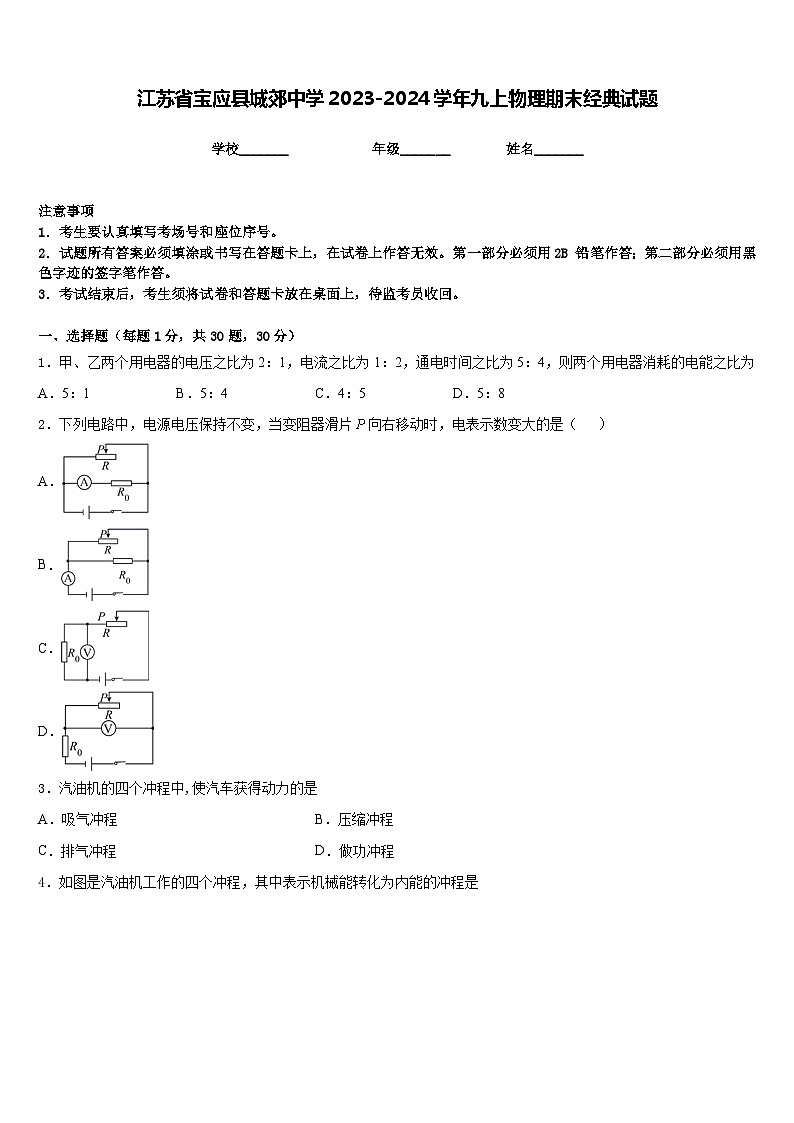

    江苏省宝应县城郊中学2023-2024学年九上物理期末经典试题含答案01
    江苏省宝应县城郊中学2023-2024学年九上物理期末经典试题含答案02
    江苏省宝应县城郊中学2023-2024学年九上物理期末经典试题含答案03
    还剩7页未读, 继续阅读
    下载需要15学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    江苏省宝应县城郊中学2023-2024学年九上物理期末经典试题含答案

    展开
    这是一份江苏省宝应县城郊中学2023-2024学年九上物理期末经典试题含答案,共10页。试卷主要包含了考生要认真填写考场号和座位序号,一杯酒精减少一半后,则等内容,欢迎下载使用。

    学校_______ 年级_______ 姓名_______
    注意事项
    1.考生要认真填写考场号和座位序号。
    2.试题所有答案必须填涂或书写在答题卡上,在试卷上作答无效。第一部分必须用2B 铅笔作答;第二部分必须用黑色字迹的签字笔作答。
    3.考试结束后,考生须将试卷和答题卡放在桌面上,待监考员收回。
    一、选择题(每题1分,共30题,30分)
    1.甲、乙两个用电器的电压之比为2:1,电流之比为1:2,通电时间之比为5:4,则两个用电器消耗的电能之比为
    A.5:1B.5:4C.4:5D.5:8
    2.下列电路中,电源电压保持不变,当变阻器滑片向右移动时,电表示数变大的是( )
    A.
    B.
    C.
    D.
    3.汽油机的四个冲程中,使汽车获得动力的是
    A.吸气冲程B.压缩冲程
    C.排气冲程D.做功冲程

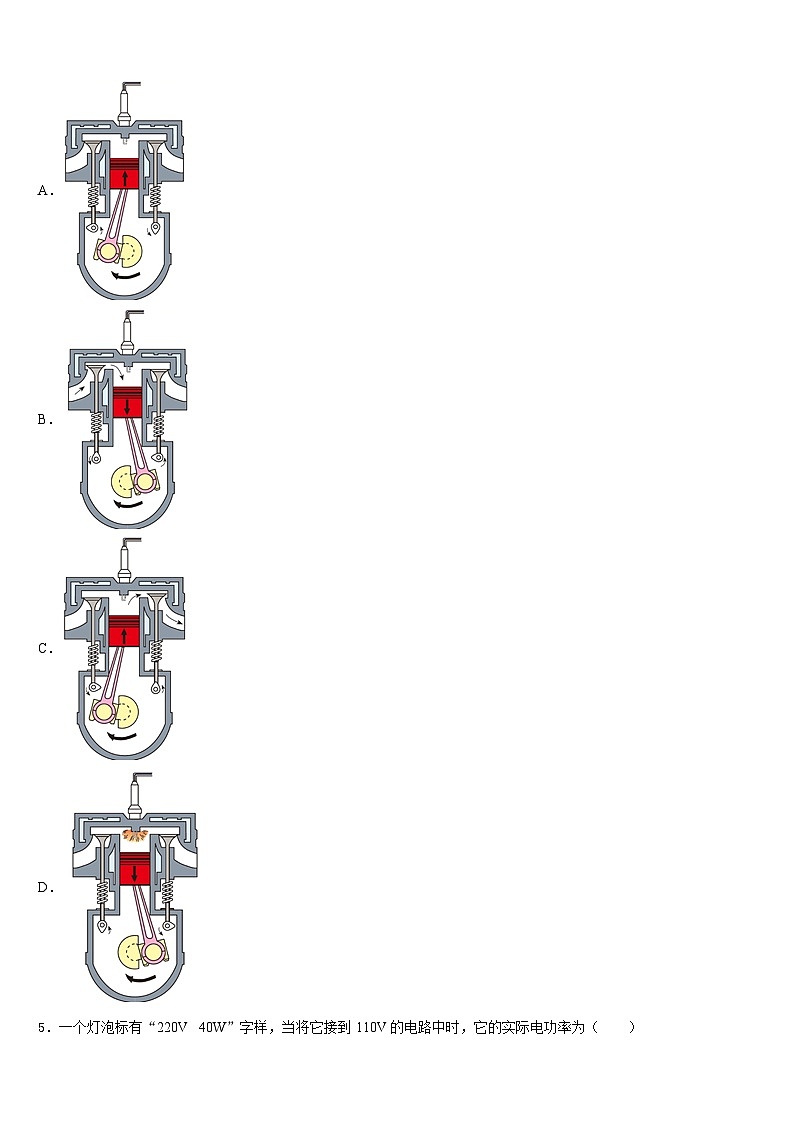

    4.如图是汽油机工作的四个冲程,其中表示机械能转化为内能的冲程是
    A.
    B.
    C.
    D.
    5.一个灯泡标有“220V 40W”字样,当将它接到110V的电路中时,它的实际电功率为( )

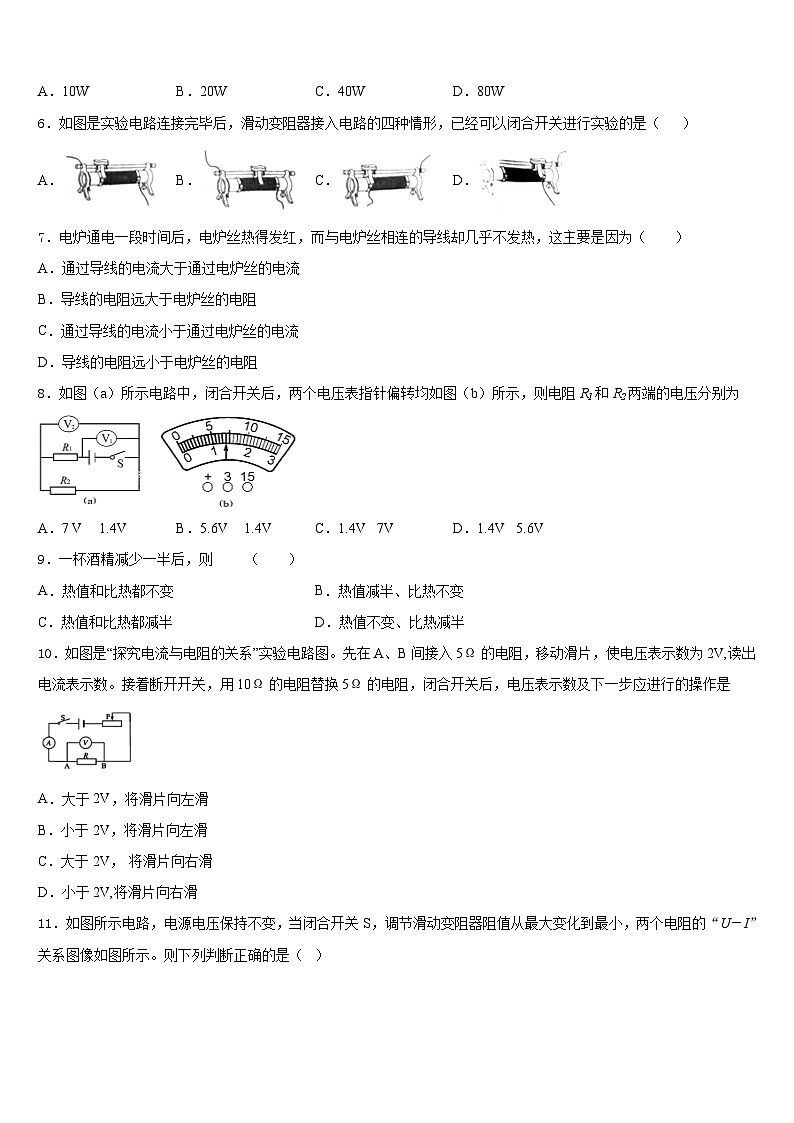

    A.10WB.20WC.40WD.80W
    6.如图是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是( )
    A.B.C.D.
    7.电炉通电一段时间后,电炉丝热得发红,而与电炉丝相连的导线却几乎不发热,这主要是因为( )
    A.通过导线的电流大于通过电炉丝的电流
    B.导线的电阻远大于电炉丝的电阻
    C.通过导线的电流小于通过电炉丝的电流
    D.导线的电阻远小于电炉丝的电阻
    8.如图(a)所示电路中,闭合开关后,两个电压表指针偏转均如图(b)所示,则电阻R1和R2两端的电压分别为
    A.7 V 1.4VB.5.6V 1.4VC.1.4V 7VD.1.4V 5.6V
    9.一杯酒精减少一半后,则 ( )
    A.热值和比热都不变B.热值减半、比热不变
    C.热值和比热都减半D.热值不变、比热减半
    10.如图是“探究电流与电阻的关系”实验电路图。先在A、B间接入5Ω的电阻,移动滑片,使电压表示数为2V,读出电流表示数。接着断开开关,用10Ω的电阻替换5Ω的电阻,闭合开关后,电压表示数及下一步应进行的操作是
    A.大于2V,将滑片向左滑
    B.小于2V,将滑片向左滑
    C.大于2V, 将滑片向右滑
    D.小于2V,将滑片向右滑
    11.如图所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的“U-I”关系图像如图所示。则下列判断正确的是( )
    A.电源电压为10V
    B.定值电阻R1的阻值为20Ω
    C.变阻器滑片在中点时,电流表示数为0.3A
    D.滑动变阻器R2的阻值变化范围为0~10Ω
    12.如图所示,电源电压为6V且不变,滑动变阻器的规格为“20Ω1A”,电流表的量程为“0~0.6A”,小灯泡上标有“3V1.5W”字样,R0=30Ω.不考虑灯丝电阻变化,并保证电路安全,则
    A.当S闭合,S1、S2都断开时,电路消耗最大功率是3.6W
    B.当S闭合,S1、S2都断开,变阻器接入电路阻值范围是4Ω~20Ω
    C.当S、S1、S2都闭合时,电路消耗的总功率最小值为2.4W
    D.当S、S1、S2都闭合时,滑动变阻器接入电路的最小阻值是15Ω
    二、填空题(每题5分,共4题,20分)
    13.某导体的电阻是2Ω,加在该电阻两端的电压为4V,通过该导体的电流为_____A,通电10s产生的热量为_____J.
    14.一台标有“220V 900W”字样的电饭煲,
    (1)正常煮饭半小时,要消耗电能________kW·h。
    (2)在家庭电路中,用________表测量用电器在一定时间内消耗的电能。
    15.如图所示华为某款运动手环,其核心元件为空心塑料管,管外缠有线圈,连接外部电路,管内置一块小磁铁,戴着手环走路时磁铁会在管内反复运动,线圈会产生电流,系统就会记录下运动步数,液晶屏会显示出来,此过程利用__________选填“电流的磁效应”“电磁感应原理,把_______能转化为电能。
    16.如图所示电路,当开关S闭合,甲、乙两表是电压表时,两表示数之比U甲:U乙=3:2,则R1:R2=____;当开关S断开,甲、乙两表是电流表时,两表示数之比I甲:I乙=______.
    三、实验题(共12分)
    17.(4分)吴毅强同学在探究“串联电路各电压的关系”时,分别按如图甲、乙、丙三个测量电路进行了正确的测量,测量结果U1、U2、U如下表所示。

    (1)吴毅强同学分析数据后发现:串联电路各部分电压之和很接近但小于总电压。这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致。为此,他重新检查实验电路,再进行了两次测量,测量数据基本没有变化。老师提示:电压表接入电路测量时本身会对电路结构有影响。请你帮他重新设计测量电路图,把它画在下边的虚线方框中。
    (_______)
    (2)该同学按照你设计的测量电路正确进行测量,验证了他们的猜想。但他们同时发现:“串联各部分电压是相等的”。这个结论一定成立吗?______(选填“一定”或“不一定”)。为了检验这个结论是否成立,应该______继续进行实验。
    (3)根据表中数据,可以求得电压表内阻Rv与灯泡电阻RL的比值: =______。
    (4)吴毅强同学认为,即使按重新设计的测量电路测量,电压表同样会改变电路结构,因而也会影响各电压的测量值,但不会影响实验结论的正确性。你认为会影响实验结论的正确性吗?______(选填“会”或“不会”)。
    18.(4分)如图是小华同学探究“电流与电压关系”的电路图。
    (1)请按电路图将实物图连接完整(要求滑片P向左移动时接入电阻变大)___________。
    (2)小华连接电路时,开关应____,滑动变阻器的滑片P应放在最___(选填“左”或“右”)端。
    (3)闭合开关后小华发现,无论怎样移动滑动变阻器的滑片P,电流表指针几乎不动,电压表指针有示数且不变,原因可能是______。
    (4)本实验中滑动变阻器的作用是①_____;②_____
    (5)如果实验中所得的数据如下表:
    则第____次实数数据不可靠,应去除。根据余下的数据可得出的结论是:_____。根据表格中的数据,还可以计算出电阻的大小为___。
    19.(4分)用力将端面已锉平的两块铅柱紧压在一起,然后将他们具挂起来,并在下方挂一重物,发现两铅柱不分开(如图甲)。对此现象,小金有疑感:两铝柱不分开的原因是大气压力造成还是其他引力造成?于是小金将图甲所示的铅柱与重物固定在一个玻璃钟罩内(如图乙),逐渐抽出钟罩内的空气。
    (1)在抽气的过程中钟罩内气体的压强______(选填“逐渐变小”一直不变”或“逐渐变大”);
    (2)在抽气的过程中,钟罩内两铅柱分开了,则______(选填”能”或“不能”)确定图甲所示的两铅柱间有其他引力存在;
    (3)如果在抽成真空时,钟罩内两铝柱也不分开,则______(选填“能”或“不能”)确定图甲所示的两铅柱间有其他引力存在。
    四、作图题(共16分)
    20.(8分)请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
    (______)
    21.(8分)如图甲所示是生活中常用的一个插线板,开关断开时指示灯不发光,插孔不能提供工作电压;开关闭合时指示灯发光,插孔可以提供工作电压;若指示灯损坏,开关闭合时插孔也能提供工作电压.请在图乙中画出开关、指示灯、插孔的连接方式,并把接线板与电源线接通.
    (____)
    五、计算题(共22分)
    22.(10分)如图所示,电路中的电源电压不变。只用一根导线连接b、c时,电阻R上的电压为8V,通过灯泡L的电流为0.2A;用一根导线连接a、b;另一根导线连接c、d时,电阻R与灯泡L的电功率之比为1:4,灯泡L正常发光,(不计温度对灯丝电阻的影响)求:
    (1)电阻R的阻值;
    (2)灯泡L正常工作时的电阻;
    (3)电源电压;
    (4)只用一根导线连接c、d时电路消耗的总功率。
    23.(12分)如图所示是便携式电热水杯及其铭牌的部分参数,当热水杯正常工作时,求:
    (1)电热水杯正常工作时的电阻。
    (2)该款电热水杯在1标准大气压下,将0.5kg初温为20的水烧开,需要420s。则该电热水杯的效率是多少? (c水=4.2×102)
    参考答案
    一、选择题(每题1分,共30题,30分)
    1、B
    2、A
    3、D
    4、A
    5、A
    6、A
    7、D
    8、B
    9、A
    10、C
    11、C
    12、D
    二、填空题(每题5分,共4题,20分)
    13、2 80
    14、0.45 电能
    15、电磁感应 机械
    16、1:2;1:1
    三、实验题(共12分)
    17、 不一定 换用两个不同功率的灯泡 12:1 不会
    18、 断开 左 R断路 保护电路 改变R两端电压 4 电阻一定时,电流与电压成正比 10
    19、逐渐变小 不能 能
    四、作图题(共16分)
    20、
    21、
    五、计算题(共22分)
    22、 (1) 40Ω;(2) 10Ω;(3) 10V;(4) 10W
    23、(1);(2)80%
    序号
    甲(U1)
    乙(U2)
    丙(U)
    电压/V
    2.4
    2.4
    5.0
    实验次数
    1
    2
    3
    4
    电压
    0.5
    1.0
    1.5
    2.0
    电流
    0.05
    0.10
    0.15
    1.0
