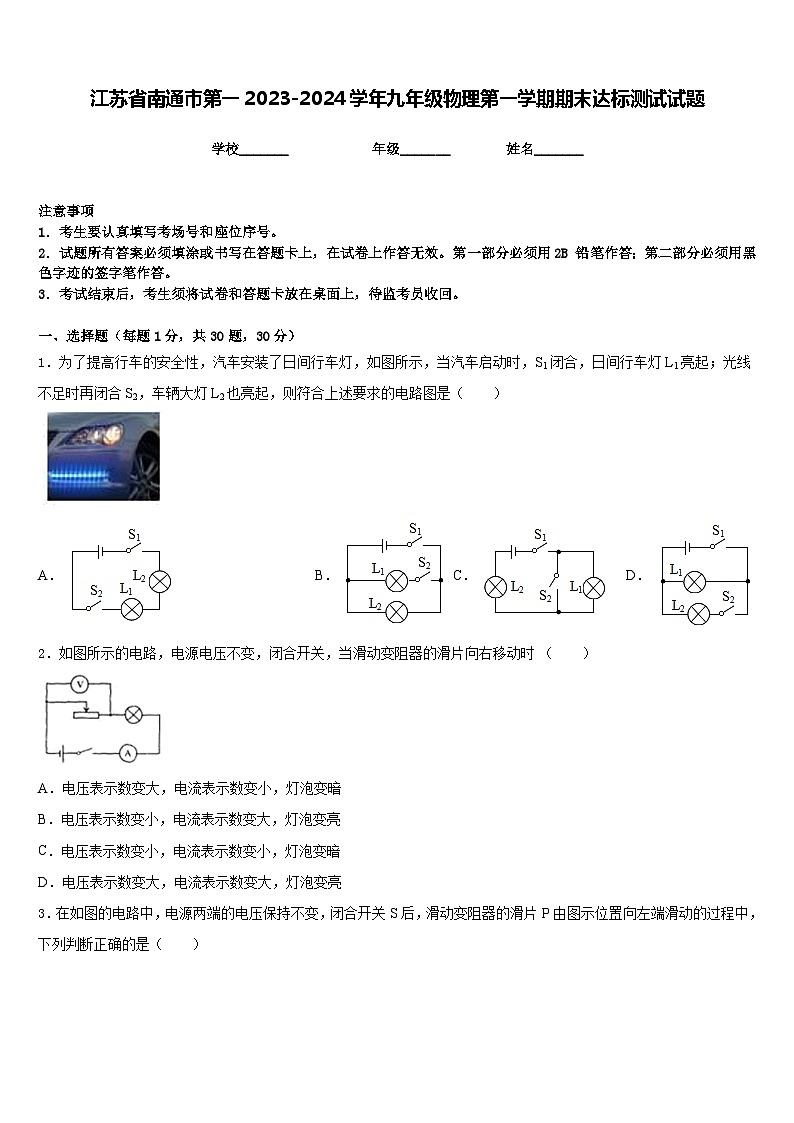

江苏省南通市第一2023-2024学年九年级物理第一学期期末达标测试试题含答案

这是一份江苏省南通市第一2023-2024学年九年级物理第一学期期末达标测试试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，扩散现象与人们的生活密切相关等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．为了提高行车的安全性，汽车安装了日间行车灯，如图所示，当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，则符合上述要求的电路图是（ ）
A．B．C．D．
2．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时 （ ）
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数变大，灯泡变亮

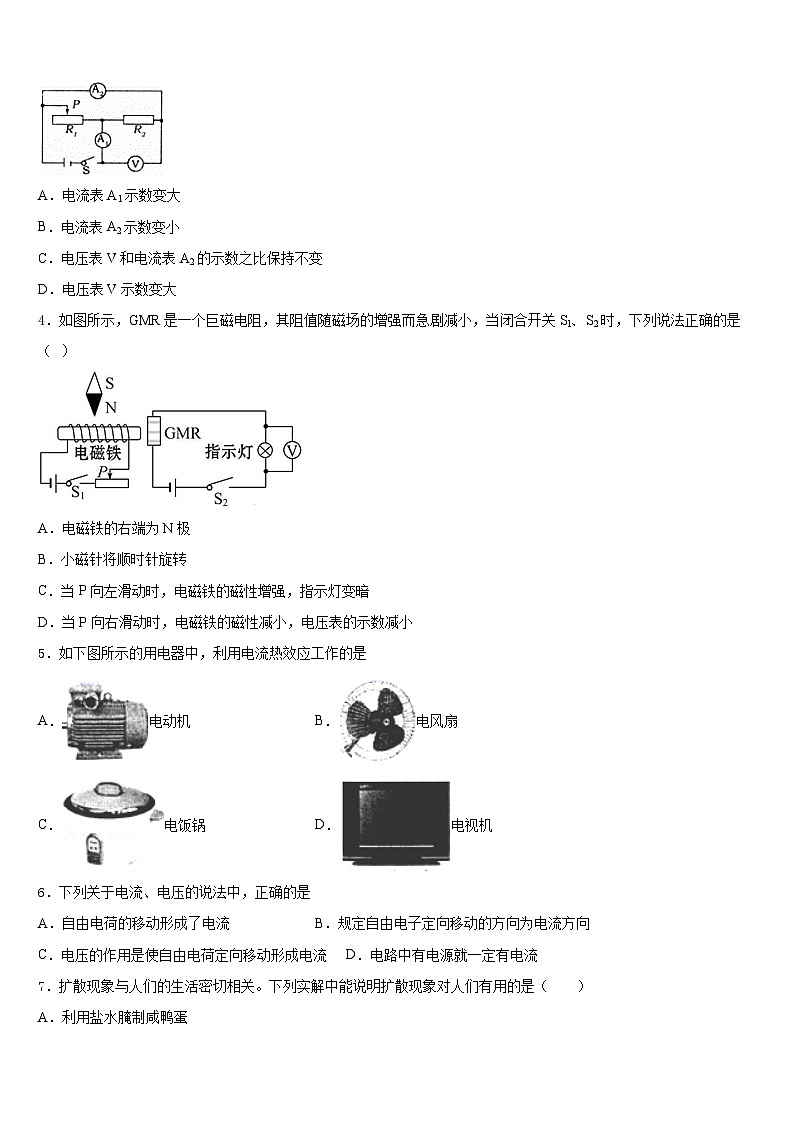

3．在如图的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P由图示位置向左端滑动的过程中，下列判断正确的是（ ）
A．电流表A1示数变大
B．电流表A2示数变小
C．电压表V和电流表A2的示数之比保持不变
D．电压表V示数变大
4．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（ ）
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
5．如下图所示的用电器中，利用电流热效应工作的是
A．电动机B．电风扇
C．电饭锅D．电视机
6．下列关于电流、电压的说法中，正确的是
A．自由电荷的移动形成了电流B．规定自由电子定向移动的方向为电流方向
C．电压的作用是使自由电荷定向移动形成电流D．电路中有电源就一定有电流
7．扩散现象与人们的生活密切相关。下列实解中能说明扩散现象对人们有用的是（ ）
A．利用盐水腌制咸鸭蛋
B．人造木板粘结剂中的甲醛扩散在空气中
C．有人吸烟后房屋中的其他人也能闻到烟味
D．将两个底面干净的铅柱压紧后能够吊起重物
8．人们无论用什么方法使物体带上电后去靠近与丝绸摩擦过的玻璃棒以及与毛皮摩擦过的橡胶棒，发现带电物体与它们之间不是吸引就是排斥，此实验探究为了得出的结论是
A．自然界只有两种电荷
B．异种电荷相互排斥
C．同种电荷相互吸引
D．利用摩擦的方式能让物体带电
9．骄阳下的露天泳池边，水泥砂石地热得烫脚，而泳池里的水却凉凉的，这主要是因为
A．砂石的比热容大B．水的比热容大
C．砂石的密度大D．水的密度大
10．19世纪20年代，一位科学家怀着强烈的好奇心和执著的探究精神，付出了十几年艰辛的劳动，通过自己设计制造仪器，找到了电流跟电阻、电压之间的关系，他就是物理学家（ ）
A．焦耳
B．奥斯特
C．安培
D．欧姆
11．根据欧姆定律的公式的变形式及电阻的性质，可以判定当（ ）．
A．U变小时， 不变B．时，
C．U变大时， 变小D．U变大时，变大
12．一台“6V 3 W”的迷你型小风扇，电动机线圈阻值为0.lΩ 。则小风扇正常工作1 min产生的热量为（ ）
A．0.025 JB．1.5 JC．3 JD．180 J
二、填空题（每题5分，共4题，20分）
13．被毛皮摩擦过的橡胶棒带_____电荷（选填“正”或“负”），是因为橡胶棒在摩擦过程中_____电子（选填“得到”或“失去”）。
14．把断了的白炽灯灯丝搭接起来，灯丝电阻与未断前相比________，重新接入家庭电路中，灯泡的实际功率_______。（选填“变小” 、“变大”或“不变”）
15．如图所示，将两个铅柱的底面削平，然后紧压在一起，两个铅柱就会结合在一起，甚至挂个重物都不会拉开，此实验说明铅柱的分子之间存在_____，有同学认为此时分子间没有斥力，这个观点是_____（选填“正确”或“错误”）的。
16．如图是小明购买的干鞋器，将其放入鞋内，通电后发热能起到干燥杀菌除臭的作用。这是利用电流的_____作的。干鞋器的电阻为2200Ω，额定电流为0.1A．通电后正常工作100s产生的热量是____J。
三、实验题（共12分）
17．（4分）实验室要测量一只未知阻值Rx的阻值，提供的器材有：由两节干电池串联成的电源，学生用电流表（0～0.6A，0﹣3A）一只，学生用电压表（0～3V，0﹣15V）一只，阻值变化范围合适的滑动变阻器R一只，电阻箱R0一只，开关和导线若干。
小明、小华、小虎、小芳分别设计了如图中甲，乙，丙、丁4种电路。
（1）小明设计如图甲所示的方案，依据的原理为_____；
（2）根据图乙连接如图实物图；
（______）
（3）小虎设计的实验方案，电路图如图丙所示，你帮她补完实验操作步骤：
①按照电路图连接好电路后，闭合开关，将电阻箱阻值调至最大；记下_____和_____；（用文字和物理量的符号说明）
②将电阻箱阻值调为0Ω，记下电压表示数U；
③待测电阻Rx的表达式为：Rx＝_____；
（4）若Rx的阻值约为400Ω，能根据设计的电路测出Rx的实验的方案有_____（选填序号）。
A．甲和乙 B．乙和丙 C．丙和丁 D．甲、乙、丙、丁均可
18．（4分）在探究电流与电压关系的实验中，同学们设计了如下三种电路：
(1)甲同学认为如图电路比如图电路好，理由是：________．乙同学认为如图电路比如图电路更好，理由是如图电路便于多次实验．
(2)乙同学利用如图电路（其中电阻R=5Ω） 完成了本实验，测得数据如下：
分析表格数据，可得出的结论是________．
(3)实验操作过程中，丙同学发现滑动变阻器损坏，但经过思考后利用如图电路最终也完成了多次实验，该同学的做法是________．
19．（4分）在探究并联电路电流规律的实验中，如图是实验的电路图；
(1)小亮同学要测量通过的电流，应该将电流表接在________处（选填“A、B、C”）；
(2)闭合开关，小亮发现两灯都发光，然后他拧下灯，则灯______（选填“会”、“不会”）发光；
(3)小亮同学根据实验得出了下表数据，请问他下一步应该做的最合理操作是（______）
A．分析数据，得出结论 B．改变电源电压，再测出几组电流值
C．换用不同规格的小灯泡，再测出几组电流值 D．换用电流表的另一量程，再测出一组电流值
四、作图题（共16分）
20．（8分）按要求作图：如图所示，请在图中画出动力Fl的力臂l．
（_____）
21．（8分）请在右边的方框中画出如图的电路图。
（____）
五、计算题（共22分）
22．（10分）如图甲所示，电源电压保持不变，小灯泡上标有“8V”字样，电流表的量程为0～1.2A，如图乙是小灯泡的电流随电压变化的图像。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为9Ω，当闭合S和S2、断开S1、滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。求：
（1）电源电压是多少？
（2）闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为多少?
（3）闭合S和S2、断开S1，当滑动变阻器的阻值调到17.5Ω时，这时小灯泡的功率为3.2W，此时电流表的读数为多少?
23．（12分）养生壶的电路如下图所示，它有加热和保温两档，R1与R2均为电热丝。当加热到设定温度时，养生壶自动切换为保温档。养生壶的部分参数如下表所示。求：
（1）试分析，当S1闭合，S2断开时，养生壶处于哪个状态（档位）；
（2）在保温档正常工作时，电路中的电流；
（3）R2的阻值；
（4）若养生壶的热效率为80%，在一标准大气压下，将满壶水从20℃加热至沸腾需要的时间。[水的密度ρ水=1.0×103㎏/m3，水的比热容c水=4.2×10³J/(kg·℃）]
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、D
5、C
6、C
7、A
8、A
9、B
10、D
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、负 得到
14、变小 变大
15、引力 错误
16、热效应 2200
三、实验题（共12分）
17、R＝ 电阻箱阻值R0 电压表示数U1 R0 C
18、见解析 见解析 见解析
19、A 会 C
四、作图题（共16分）
20、略
21、
五、计算题（共22分）
22、（1）18V（2）6~20Ω（3）0.8A
23、（1）保温（2）0.2A（3）1051.6Ω（4）10.5min
实验次数
电压 U（伏）
电流I（安）
电压/电流
1
1
0.2
2
2
0.4
3
4
0.8
A点电流
B点电流
C点电流
0.16A
0.16A
0.32A
