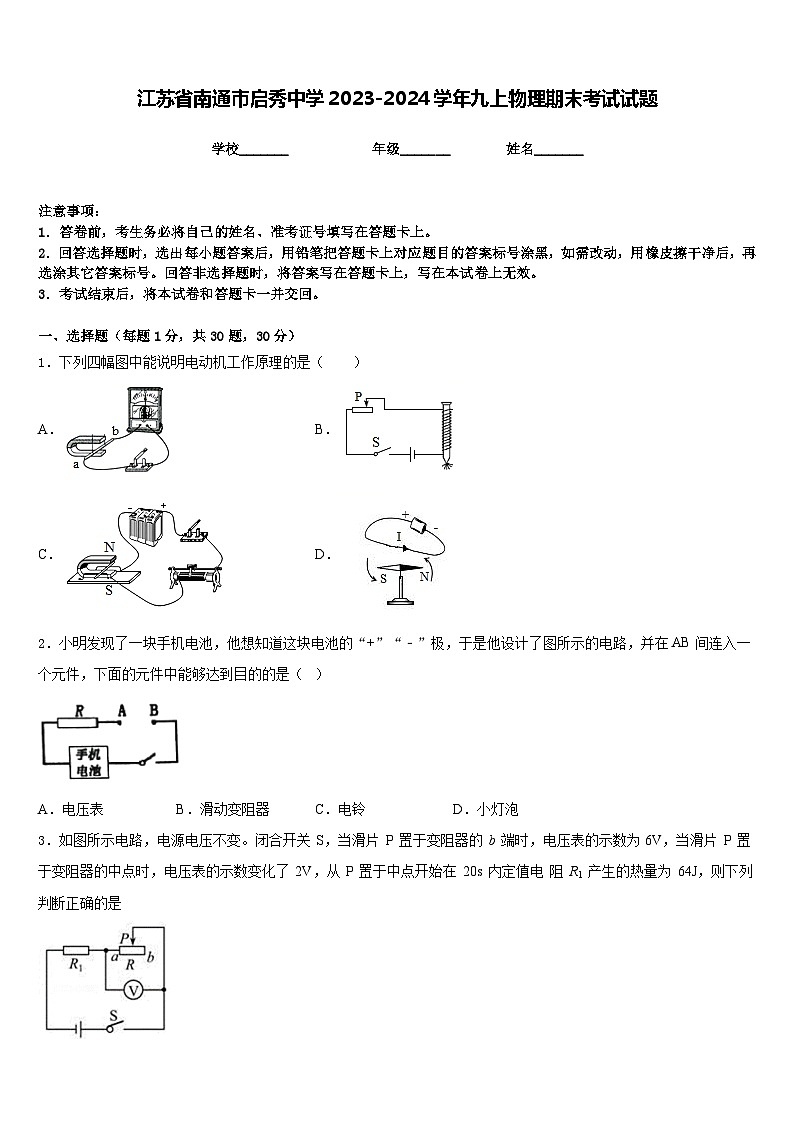

江苏省南通市启秀中学2023-2024学年九上物理期末考试试题含答案

这是一份江苏省南通市启秀中学2023-2024学年九上物理期末考试试题含答案，共10页。试卷主要包含了在生活中，人们常用“千瓦·时”等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列四幅图中能说明电动机工作原理的是（ ）
A．B．
C．D．
2．小明发现了一块手机电池，他想知道这块电池的“+”“﹣”极，于是他设计了图所示的电路，并在AB间连入一个元件，下面的元件中能够达到目的的是（ ）
A．电压表B．滑动变阻器C．电铃D．小灯泡
3．如图所示电路，电源电压不变。闭合开关 S，当滑片 P 置于变阻器的 b 端时，电压表的示数为6V，当滑片 P 置于变阻器的中点时，电压表的示数变化了 2V，从 P 置于中点开始在 20s 内定值电 阻 R1 产生的热量为 64J，则下列判断正确的是

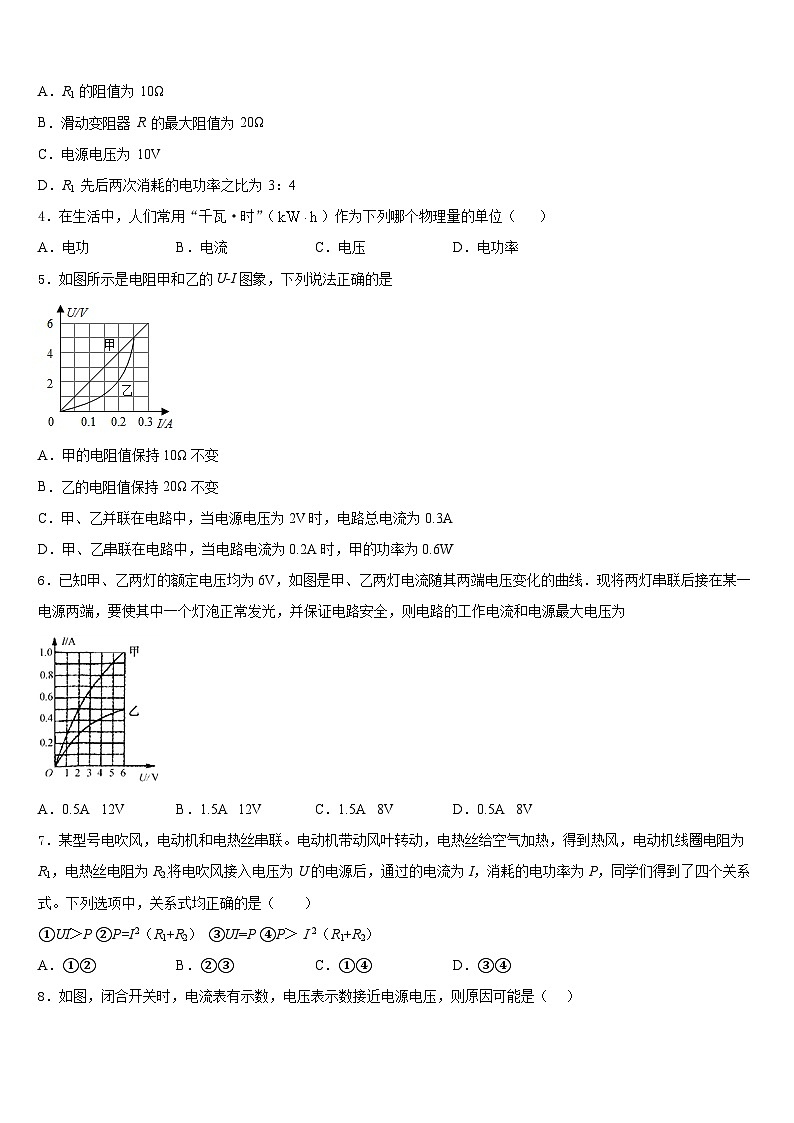

A．R1 的阻值为 10Ω
B．滑动变阻器 R 的最大阻值为 20Ω
C．电源电压为 10V
D．R1 先后两次消耗的电功率之比为 3：4
4．在生活中，人们常用“千瓦·时”（）作为下列哪个物理量的单位（ ）
A．电功B．电流C．电压D．电功率
5．如图所示是电阻甲和乙的U-I图象，下列说法正确的是
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
6．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12VB．1.5A 12VC．1.5A 8VD．0.5A 8V
7．某型号电吹风，电动机和电热丝串联。电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2.将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式。下列选项中，关系式均正确的是（ ）
①UI＞P ②P=I2（R1+R2） ③UI=P ④P＞Ⅰ2（R1+R2）
A．①②B．②③C．①④D．③④

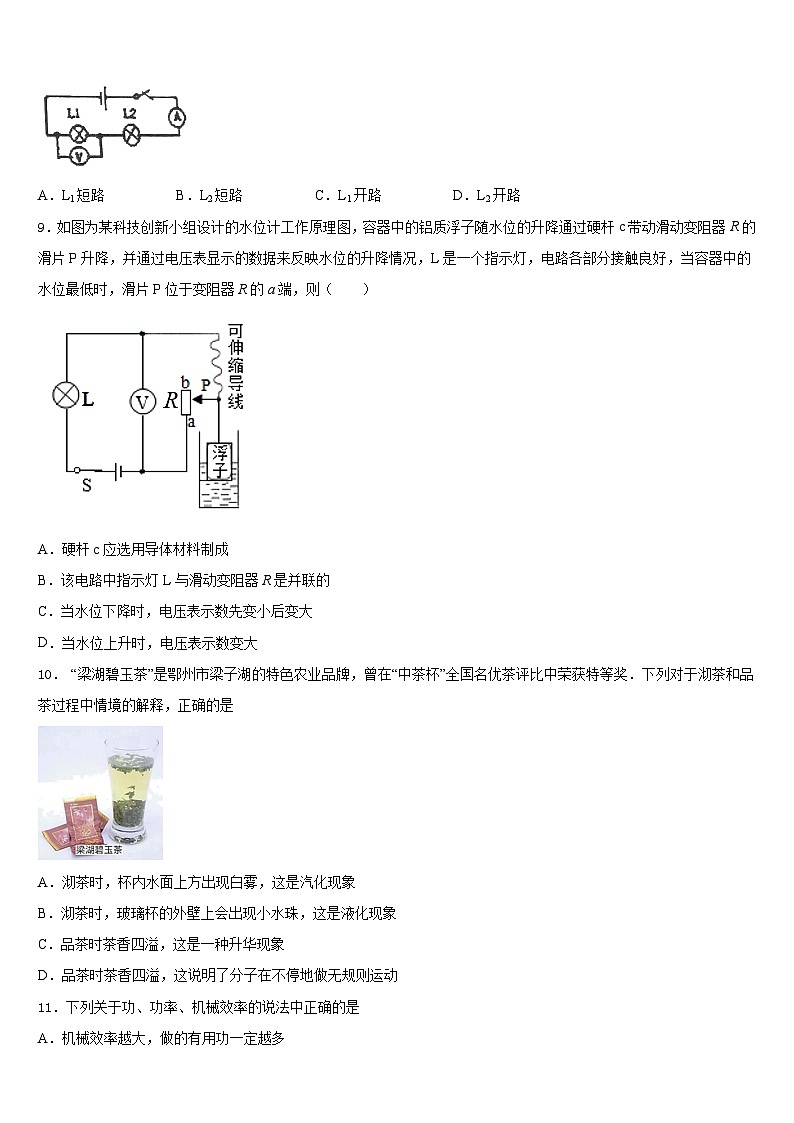

8．如图，闭合开关时，电流表有示数，电压表示数接近电源电压，则原因可能是（ ）

A．L1短路B．L2短路C．L1开路D．L2开路
9．如图为某科技创新小组设计的水位计工作原理图，容器中的铝质浮子随水位的升降通过硬杆c带动滑动变阻器R的滑片P升降，并通过电压表显示的数据来反映水位的升降情况，L是一个指示灯，电路各部分接触良好，当容器中的水位最低时，滑片P位于变阻器R的a端，则（ ）
A．硬杆c应选用导体材料制成
B．该电路中指示灯L与滑动变阻器R是并联的
C．当水位下降时，电压表示数先变小后变大
D．当水位上升时，电压表示数变大
10． “梁湖碧玉茶”是鄂州市梁子湖的特色农业品牌，曾在“中茶杯”全国名优茶评比中荣获特等奖．下列对于沏茶和品茶过程中情境的解释，正确的是
A．沏茶时，杯内水面上方出现白雾，这是汽化现象
B．沏茶时，玻璃杯的外壁上会出现小水珠，这是液化现象
C．品茶时茶香四溢，这是一种升华现象
D．品茶时茶香四溢，这说明了分子在不停地做无规则运动
11．下列关于功、功率、机械效率的说法中正确的是
A．机械效率越大，做的有用功一定越多
B．功率越大，做功越快
C．有力作用在物体上，力一定对物体做了功
D．功率小，机械效率也一定低
12．下列物理现象及其原因分析错误的是（ ）
A．春天，冰雪消融是熔化现象，这个过程要吸热
B．夏天，常用干冰给食品保鲜，利用了干冰熔化吸热
C．秋天，草木的叶子上有露珠，这是水蒸气液化形成的
D．冬天，窗玻璃上会出现冰花，这是水蒸气发生了凝华
二、填空题（每题5分，共4题，20分）
13．在如图甲所示电路中，闭合开关S后，两个灯都能发光，电流表A1和A2的指针均在图乙所示的位置，则通过灯泡L1的电流是_____A，通过灯泡L2的电流是_____A．
14．如图电路，电源电压恒定，闭合开关S，将滑动变阻器的滑片P从b端向a端移动过程中，示数增大的电表是_______（选填“A”“V1”或“V2”），电路的总功率________（选填“增大”“减小”或“不变”）。
15．我国家庭电路电压是_____V，蒸汽熨斗接入电路熨烫衣物时，水蒸气液化会放出热量，衣物内能增加主要是通过_____的方式来实现的。
16．某品牌手机充电宝，上面标有电压为5V，容量为12000mA•h，它充满电后，可以储存的电能是_____________J，在充电过程中，将电能转化为____________能储存．
三、实验题（共12分）
17．（4分）利用图所示的装置，探究电流通过导体时产生热量的多少与电阻大小是否有关，在两个相同的烧瓶中盛着煤油，煤油中都浸泡着发热电阻丝，且R甲>R乙。
(1)两烧瓶中所盛煤油的______和______相同；
(2)根据图可知，闭合开关前，还需要进行的操作是______；
(3)实验中用______间接反映导体产生热量的多少；（填字母）
A．电流表示数 B．通电时间 C．温度计示数的变化
(4)闭合开关接通电路一段时间后，发现甲烧瓶中温度计的示数较大，这表明：______；
(5)本实验中烧瓶中的液体是煤油而不是水，试说出煤油相对于水的优点：______；
(6)只增加一个秒表，用此装置______（填“能”或“不能”）探究电流通过导体时产生热量的多少与电流大小是否有关。
18．（4分）如图所示，在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值为40Ω。
（1）请用笔画线代替导线在图甲中完成实物电路的连接;
（__________）
（2）同学们进行试触时，发现小灯泡不发光，电流表无示数、电压表有示数，则电路中发生的故障可能是_____（选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路"）：
（3）某次实验中，同学们看到电压表示数为1.8V，要使灯泡L正常发光应向_____（选填“A"或“B"）端移动滑片，同时视线应注意观察_____（选填“电流表”或“电压表”）示数，当灯正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是_____W;
（4）另一组的小王选用另一电源（电压保持不变）做“测定小灯泡额定功率”实验，取待测小灯、电压表、电流表、滑动变阻器（A：“50Ω1A”、B：“20Ω0.5A”两种规格）、开关及导线若干，其中待测小灯上只有所标“0.15A”（指小灯正常工作电流）字样清晰可见，他连接电路，闭合开关.接着移动滑片，发现电流表示数逐渐增大，电压表示数逐渐减小，当滑片移动到中点位置附近时，小灯正常发光，此时电压表示数为4.2V，他经过思考分析，在没有更换实验器材的情况下重新正确连接电路，并规范操作，闭合开关发现电流表、电压表示数分别为0.12A和2V，实验中所用滑动变阻器为_____（选填A或B），电源电压为_____V，小灯泡的额定功率为_____W.
19．（4分）在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”的字样，电源电压恒定6V不变。
（1）请你用笔划线代替导线，将如图所示的实物电路连接完整，要求滑片向左移动时灯泡变亮。
（________）
（2）闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是___________.
（3）排除故障后,开始实验,闭合开关,电压表的示数为2.5V,此时应将变阻器滑片向______（选填“左”或“右”）端调节,在移动变阻器滑片的过程中,眼睛应注视_____（选填“电压表“或”“电流表”）的示数，直至灯泡正常发光，此时电流表的示数为0.4A，则灯泡的额定功率为________W.
四、作图题（共16分）
20．（8分）请你根据图甲电路图，在图乙中连接好实物电路
（____）
21．（8分）如图所示，一个有冷、热两挡的电吹风，其中A是电动机，B是电热丝，C是接照明电路的插头，请你按照要求完成电路图。要求：只闭合S1吹冷风；只闭合S2既无风又不发热；同时闭合S1、S2吹热风。
（______）
五、计算题（共22分）
22．（10分）如图甲，是一种用于养生保健的煮饮电器养生壶，其电功率可调，某品牌养生壶参数如下表，请回答：
（1）该养生壶在额定最大功率工作时的电流是多大？
（2）将壶内2kg的水及其它营养物质从20℃以800W功率慢煮至100℃，求此过程中里面的混合物质吸收的热量是多少J？所需加热时间至少多少秒？（里面混合物质比热容取4.0×l03J/（ kg•℃），不计热损失）
（3）现关闭家中其他所有用电器，只让该养生壶在最大功率下工作3min，同时记录家中电能表（如图乙）上的指示灯闪烁了60次（表盘上“1200imp/kW•h”字样，表示用电器每消耗lkW•h电能，指示灯闪烁1200次）。请计算此养生壶的实际最大功率是多少W？并与额定最大功率进行对比看否相同，若不同请分析原因。
23．（12分）近年来，我国汽车工业发迅猛发展，各种新型汽年不断投放市场。下表是我国某品牌车的测试报告。请计算该品牌车在测试过程中，燃料完全燃烧产生的内能转化为发动机牵引轿车前进所需能量的效率。（汽油的热值q=3.3×107J/L，g取10N/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、B
4、A
5、C
6、D
7、D
8、B
9、D
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、0.2 0.8
14、V1 减小
15、220 热传递
16、2.16×105 化学
三、实验题（共12分）
17、质量 初温 将变阻器的滑片滑动到阻值最大处 C 当电流和通电时间相同时，电阻越大产生的热量越多 煤油的比热容较小，在质量和吸热相同的情况下，温度变化明显 能
18、 小灯泡断路 A 电压表 0.6 A 6.2 0.24
19、 灯泡短路 左 电压表 1.52W
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）5A；（2）6.4×105J， 800s；（3）1000W；小于。
23、31.4%
型号
SD630
额定电压
220V
额定功率
50Hz
容量
2kg
额定最大功率
1100W
车型
某品牌轿车
测试道路
标准水平国道
测试距离
100km
测试速度
80km/h
匀速行驶
整车质量
1.1t
消耗汽油
8.5L
阻力
车重的0.08倍
