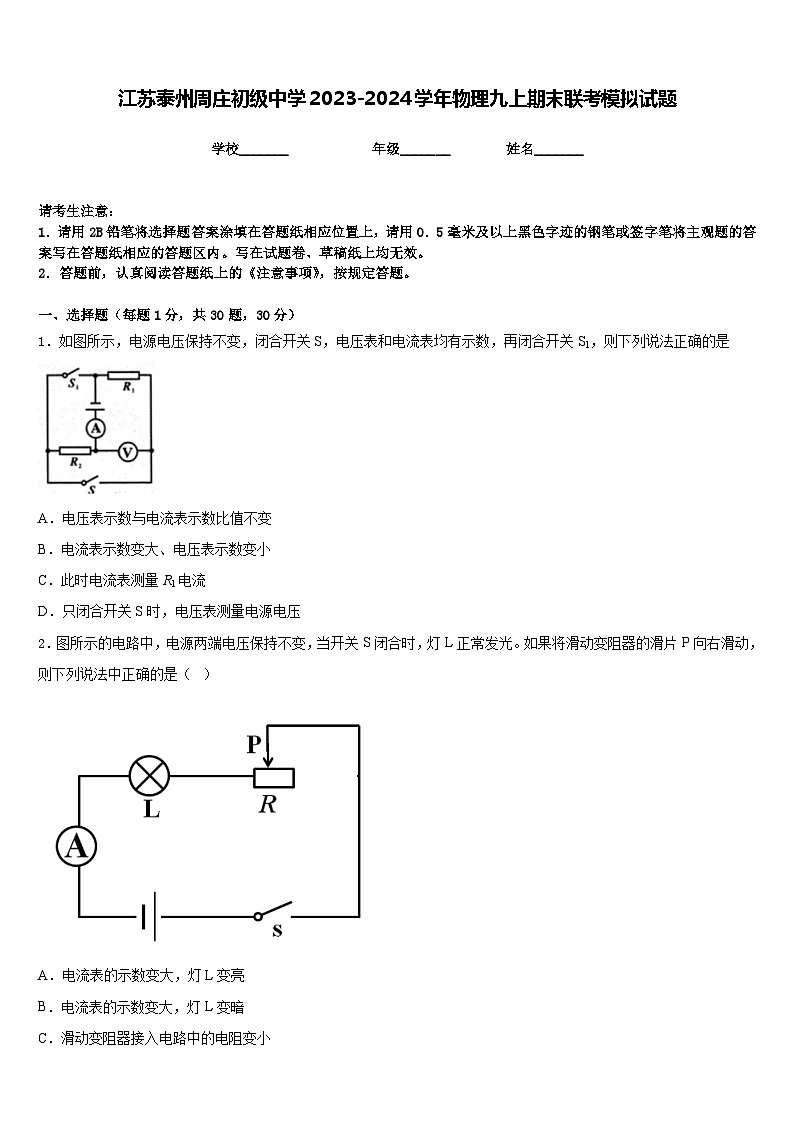

江苏泰州周庄初级中学2023-2024学年物理九上期末联考模拟试题含答案
展开
这是一份江苏泰州周庄初级中学2023-2024学年物理九上期末联考模拟试题含答案，共10页。试卷主要包含了下列关于热值的说法正确的是，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是
A．电压表示数与电流表示数比值不变
B．电流表示数变大、电压表示数变小
C．此时电流表测量R1电流
D．只闭合开关S时，电压表测量电源电压
2．图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（ ）
A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．滑动变阻器接入电路中的电阻变小
D．电流表的示数变小，灯L变暗
3．电能表上的“千瓦时”，是下列哪个物理量的单位（ ）
A．电流B．电压C．电阻D．电功
4．下列措施中，属于利用电流热效应的是（ ）
A．电视机的后盖有很多孔B．电饭锅的发热板装在底部
C．与空调器相连的导线很粗D．电脑的主机中安装微型风扇
5．下图所示的常用工具中属于省力杠杆的是（ ）
A．羊角锤
B．食品夹
C．扫帚
D．船桨
6．东海温泉是江苏省著名的旅游景点，其中露天温泉是人们特别喜爱的一种休闲方式，下列对于冬季露天温泉的一些描述中正确的是（ ）
A．温泉泳池上方的大量“白气”是汽化形成的
B．雪花飘落到池水中立刻消失，这是升华现象
C．人从温泉池中出来时觉得冷是因为皮肤表面的水蒸发吸热导致的
D．泳池边的树枝上有大量“白霜”是水蒸气凝固形成的

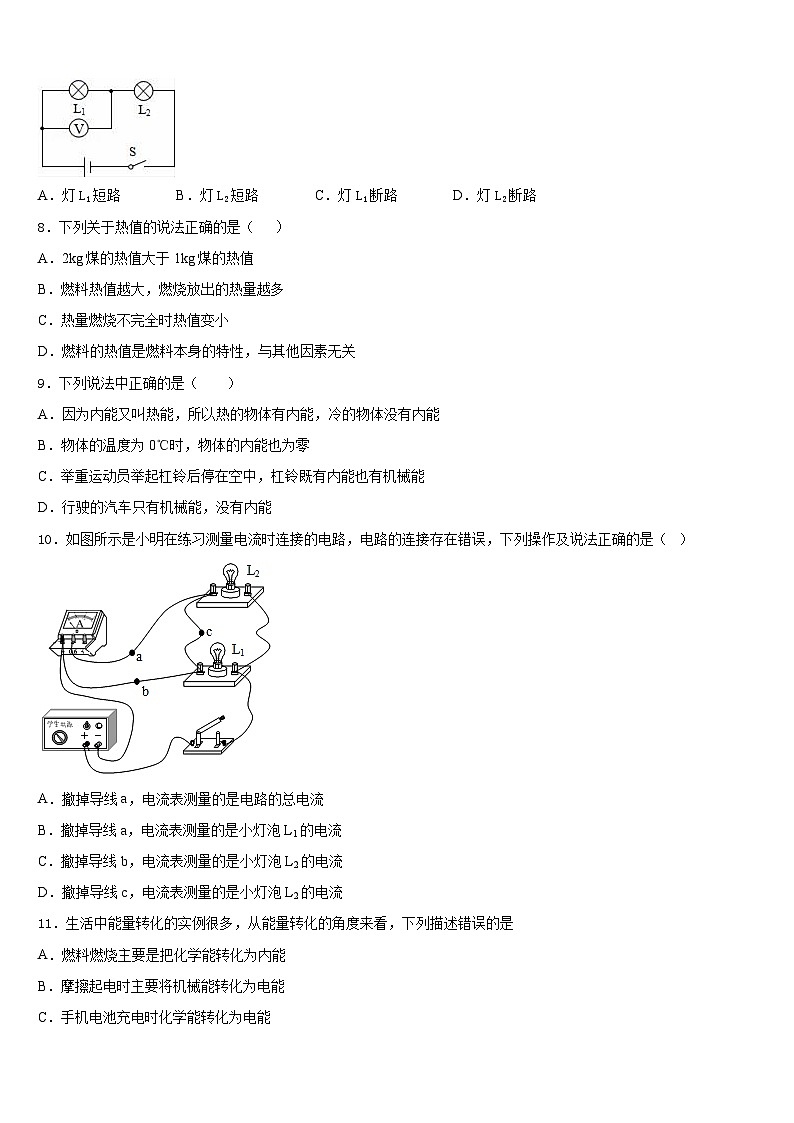

7．如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
8．下列关于热值的说法正确的是（ ）
A．2kg煤的热值大于1kg煤的热值
B．燃料热值越大，燃烧放出的热量越多
C．热量燃烧不完全时热值变小
D．燃料的热值是燃料本身的特性，与其他因素无关
9．下列说法中正确的是（ ）
A．因为内能又叫热能，所以热的物体有内能，冷的物体没有内能
B．物体的温度为0℃时，物体的内能也为零
C．举重运动员举起杠铃后停在空中，杠铃既有内能也有机械能
D．行驶的汽车只有机械能，没有内能
10．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
11．生活中能量转化的实例很多，从能量转化的角度来看，下列描述错误的是
A．燃料燃烧主要是把化学能转化为内能
B．摩擦起电时主要将机械能转化为电能
C．手机电池充电时化学能转化为电能
D．电动机带动水泵把水升到高处是把电能转化为机械能
12．如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．读数与作图题．
（1）如图甲所示电表的示数是_____；
（2）如图乙所示，标出通电螺线管的N、S极__________；
（3）如图丙所示，请用笔画线代替导线将三孔插座电灯和开关正确连入家庭电路__________．
14．2019年6月5日，我国首次用固体燃料运载火箭把“文昌物联一号”卫星成功送上太空．火箭发射时要选用热值______的固体燃料（选填“大”或“小”），燃料的质量减少，热值____（选填“变小”或“不变”）
15．小东的妈妈在双十二生活节时，通过网购买了一台家用豆浆机，如图所示。到货后小东仔细观察了豆浆机的构造和工作过程，他发现，豆浆机外壳是塑料做成的，插头是三线插头，内部主要由电动机带动刀片转动，电加热管通电加热豆浆；豆浆机制作豆浆的过程是先加热，再打浆，然后加热煮熟。根据以上内容，请参照示例写出与以上情景有关的物理信息和对应的物理知识（不得与示例重复）。
示例：物理信息：外壳用塑料做成；
物理知识：塑料是绝缘体。
作答：物理信息：_________________。
物理知识：________________。
16．某一旋钮式电阻箱内部结构如图所示，它由九个100Ω、九个10Ω和九个1Ω的电阻组成，当改变旋钮（即图中指针）位置调节电阻值时，相当于改变了电阻箱内部接入电路部分导体的_____。该电阻箱可调出的最大阻值为_______Ω，从图中可读出此时的阻值为______Ω。
三、实验题（共12分）
17．（4分）在“探究并联电路的电压规律”实验中，小明同学设计了如图所示的电路。
（1）在连接电路中，开关应该处于______（选填“闭合”或“断开”）状态。
（2）根据如图连接好电路，闭合开关进行试触时，他发现电压表的指针反向偏转，其原因是__________。
（3）故障排除后，小明选用不同规格的灯泡，完成了三次实验，并记录了数据。分析上表中的数据，可得出的结论为：（请用语言文字准确叙述）
___________________________。
18．（4分）小虎做了“探究电流与电压的关系”实验｡
(1)如图是小虎连接好的实验电路，闭合开关后，向右端移动滑动变阻器的滑片，则电流表的示数______，电压表的示数______；（两空均选填“变大”､“变小”或“不变”）
(2)老师指出小虎没有正确连接电路，请你在连接错误的一根导线上打“×”，并补画一根线代替导线使电路连接正确；
（______）
(3)问题解决后，小虎接入10Ω的电阻进行实验，并得出下表中的数据，对数据进行分析后可初步得出的结论是：____________；
(4)做完第三次实验后，保持滑片位置不变，断开开关，将10Ω的电阻换成5Ω的电阻，再闭合开关，此时电压表的示数______（选填“大于”或“小于”）2V。调节滑片位置，使电压表的示数仍为2V，读出电流表的示数，再将5Ω的电阻替换成20Ω的电阻重复上述实验，分析下面表格中的数据得出结论是_________｡
19．（4分）某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。他实验时组装了如图所示的两套规格完全相同的装置。
（1）为保证实验结论的可靠性，实验时应控制两装置中相同的量是煤油和菜籽油的_____（质量/体积）和水的质量。
（2）实验开始后他每隔1分钟记录了杯中水在3min内的温度（见上表），根据表中数据_____（能/不能）判定出煤油和菜籽油的热值大小关系，判断依据是_____。
（3）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录的数据、利用公式计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值。他的计算结果_____（大于/小于/等于）真实值。
四、作图题（共16分）
20．（8分）根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：
（1）只闭合S1时，红灯发光，绿灯不发光
（2）S1、S2都闭合时，两灯都发光
（3）只闭合S2时，两灯均不发光．
21．（8分）如图甲是小明家里经常使用的一个插线板，插线板上的指示灯在开关断开时不发光，插孔也不能提供工作电压；而在开关闭合时指示灯发光，插孔也可以提供工作电压。请你在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
（_____）
五、计算题（共22分）
22．（10分）如图所示，电阻R1＝15Ω，电源电压保持不变，闭合开关S，电流表A1示数为0.6A，电流表A的示数为1.8A，求：
(1)R1两端的电压；
(2)R2的阻值。
23．（12分）扎西同学用“220V 1000 W”的电热水壶来加热质量为2 kg,温度是20℃的水,实际用了12 min才把这些水加热到100℃。[水的比热容为4.2×103J/(kg·℃)]。求：
（1）这个过程中水吸收的热量是多少？
（2）消耗的电能是多少焦耳？
（3）该电热水壶的效率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、D
4、B
5、A
6、C
7、B
8、D
9、C
10、D
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、12V；
14、大 不变
15、电加热管 电能转化为内能。
16、长度 999 163
三、实验题（共12分）
17、断开 电压表正负接线柱接反 并联电路中，各支路两端电压都相等
18、不变 不变 电阻一定时，通过导体的电流与导体两端的电压成正比 小于 导体两端电压一定时，通过导体的电流与导体的电阻成反比
19、质量 不能 未控制煤油和菜籽油燃烧的质量相等 小于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)9V； (2)7.5Ω。
23、 (1)；(2)；(3)
实验次数
L1两端的电压U1/V
L2两端的电压U2/V
A、B两端的电压U/V
1
2.8
2.8
2.8
2
3.0
3.0
3.0
3
2.9
2.9
2.9
实验次数
1
2
3
电压U/V
1.0
1.5
2.0
电流I/A
0.1
0.15
0.2
实验次数
1
2
3
电阻R/Ω
10
5
20
电流I/A
0.2
0.4
0.1
加热的时间/min
0
1
2
3
甲杯水温/℃
25
27
29
32
乙杯水温/℃
25
26
27
28
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是
A．电压表示数与电流表示数比值不变
B．电流表示数变大、电压表示数变小
C．此时电流表测量R1电流
D．只闭合开关S时，电压表测量电源电压
2．图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（ ）
A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．滑动变阻器接入电路中的电阻变小
D．电流表的示数变小，灯L变暗
3．电能表上的“千瓦时”，是下列哪个物理量的单位（ ）
A．电流B．电压C．电阻D．电功
4．下列措施中，属于利用电流热效应的是（ ）
A．电视机的后盖有很多孔B．电饭锅的发热板装在底部
C．与空调器相连的导线很粗D．电脑的主机中安装微型风扇
5．下图所示的常用工具中属于省力杠杆的是（ ）
A．羊角锤
B．食品夹
C．扫帚
D．船桨
6．东海温泉是江苏省著名的旅游景点，其中露天温泉是人们特别喜爱的一种休闲方式，下列对于冬季露天温泉的一些描述中正确的是（ ）
A．温泉泳池上方的大量“白气”是汽化形成的
B．雪花飘落到池水中立刻消失，这是升华现象
C．人从温泉池中出来时觉得冷是因为皮肤表面的水蒸发吸热导致的
D．泳池边的树枝上有大量“白霜”是水蒸气凝固形成的
7．如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
8．下列关于热值的说法正确的是（ ）
A．2kg煤的热值大于1kg煤的热值
B．燃料热值越大，燃烧放出的热量越多
C．热量燃烧不完全时热值变小
D．燃料的热值是燃料本身的特性，与其他因素无关
9．下列说法中正确的是（ ）
A．因为内能又叫热能，所以热的物体有内能，冷的物体没有内能
B．物体的温度为0℃时，物体的内能也为零
C．举重运动员举起杠铃后停在空中，杠铃既有内能也有机械能
D．行驶的汽车只有机械能，没有内能
10．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
11．生活中能量转化的实例很多，从能量转化的角度来看，下列描述错误的是
A．燃料燃烧主要是把化学能转化为内能
B．摩擦起电时主要将机械能转化为电能
C．手机电池充电时化学能转化为电能
D．电动机带动水泵把水升到高处是把电能转化为机械能
12．如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．读数与作图题．
（1）如图甲所示电表的示数是_____；
（2）如图乙所示，标出通电螺线管的N、S极__________；
（3）如图丙所示，请用笔画线代替导线将三孔插座电灯和开关正确连入家庭电路__________．
14．2019年6月5日，我国首次用固体燃料运载火箭把“文昌物联一号”卫星成功送上太空．火箭发射时要选用热值______的固体燃料（选填“大”或“小”），燃料的质量减少，热值____（选填“变小”或“不变”）
15．小东的妈妈在双十二生活节时，通过网购买了一台家用豆浆机，如图所示。到货后小东仔细观察了豆浆机的构造和工作过程，他发现，豆浆机外壳是塑料做成的，插头是三线插头，内部主要由电动机带动刀片转动，电加热管通电加热豆浆；豆浆机制作豆浆的过程是先加热，再打浆，然后加热煮熟。根据以上内容，请参照示例写出与以上情景有关的物理信息和对应的物理知识（不得与示例重复）。
示例：物理信息：外壳用塑料做成；
物理知识：塑料是绝缘体。
作答：物理信息：_________________。
物理知识：________________。
16．某一旋钮式电阻箱内部结构如图所示，它由九个100Ω、九个10Ω和九个1Ω的电阻组成，当改变旋钮（即图中指针）位置调节电阻值时，相当于改变了电阻箱内部接入电路部分导体的_____。该电阻箱可调出的最大阻值为_______Ω，从图中可读出此时的阻值为______Ω。
三、实验题（共12分）
17．（4分）在“探究并联电路的电压规律”实验中，小明同学设计了如图所示的电路。
（1）在连接电路中，开关应该处于______（选填“闭合”或“断开”）状态。
（2）根据如图连接好电路，闭合开关进行试触时，他发现电压表的指针反向偏转，其原因是__________。
（3）故障排除后，小明选用不同规格的灯泡，完成了三次实验，并记录了数据。分析上表中的数据，可得出的结论为：（请用语言文字准确叙述）
___________________________。
18．（4分）小虎做了“探究电流与电压的关系”实验｡
(1)如图是小虎连接好的实验电路，闭合开关后，向右端移动滑动变阻器的滑片，则电流表的示数______，电压表的示数______；（两空均选填“变大”､“变小”或“不变”）
(2)老师指出小虎没有正确连接电路，请你在连接错误的一根导线上打“×”，并补画一根线代替导线使电路连接正确；
（______）
(3)问题解决后，小虎接入10Ω的电阻进行实验，并得出下表中的数据，对数据进行分析后可初步得出的结论是：____________；
(4)做完第三次实验后，保持滑片位置不变，断开开关，将10Ω的电阻换成5Ω的电阻，再闭合开关，此时电压表的示数______（选填“大于”或“小于”）2V。调节滑片位置，使电压表的示数仍为2V，读出电流表的示数，再将5Ω的电阻替换成20Ω的电阻重复上述实验，分析下面表格中的数据得出结论是_________｡
19．（4分）某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。他实验时组装了如图所示的两套规格完全相同的装置。
（1）为保证实验结论的可靠性，实验时应控制两装置中相同的量是煤油和菜籽油的_____（质量/体积）和水的质量。
（2）实验开始后他每隔1分钟记录了杯中水在3min内的温度（见上表），根据表中数据_____（能/不能）判定出煤油和菜籽油的热值大小关系，判断依据是_____。
（3）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录的数据、利用公式计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值。他的计算结果_____（大于/小于/等于）真实值。
四、作图题（共16分）
20．（8分）根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：
（1）只闭合S1时，红灯发光，绿灯不发光
（2）S1、S2都闭合时，两灯都发光
（3）只闭合S2时，两灯均不发光．
21．（8分）如图甲是小明家里经常使用的一个插线板，插线板上的指示灯在开关断开时不发光，插孔也不能提供工作电压；而在开关闭合时指示灯发光，插孔也可以提供工作电压。请你在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
（_____）
五、计算题（共22分）
22．（10分）如图所示，电阻R1＝15Ω，电源电压保持不变，闭合开关S，电流表A1示数为0.6A，电流表A的示数为1.8A，求：
(1)R1两端的电压；
(2)R2的阻值。
23．（12分）扎西同学用“220V 1000 W”的电热水壶来加热质量为2 kg,温度是20℃的水,实际用了12 min才把这些水加热到100℃。[水的比热容为4.2×103J/(kg·℃)]。求：
（1）这个过程中水吸收的热量是多少？
（2）消耗的电能是多少焦耳？
（3）该电热水壶的效率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、D
4、B
5、A
6、C
7、B
8、D
9、C
10、D
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、12V；
14、大 不变
15、电加热管 电能转化为内能。
16、长度 999 163
三、实验题（共12分）
17、断开 电压表正负接线柱接反 并联电路中，各支路两端电压都相等
18、不变 不变 电阻一定时，通过导体的电流与导体两端的电压成正比 小于 导体两端电压一定时，通过导体的电流与导体的电阻成反比
19、质量 不能 未控制煤油和菜籽油燃烧的质量相等 小于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)9V； (2)7.5Ω。
23、 (1)；(2)；(3)
实验次数
L1两端的电压U1/V
L2两端的电压U2/V
A、B两端的电压U/V
1
2.8
2.8
2.8
2
3.0
3.0
3.0
3
2.9
2.9
2.9
实验次数
1
2
3
电压U/V
1.0
1.5
2.0
电流I/A
0.1
0.15
0.2
实验次数
1
2
3
电阻R/Ω
10
5
20
电流I/A
0.2
0.4
0.1
加热的时间/min
0
1
2
3
甲杯水温/℃
25
27
29
32
乙杯水温/℃
25
26
27
28
