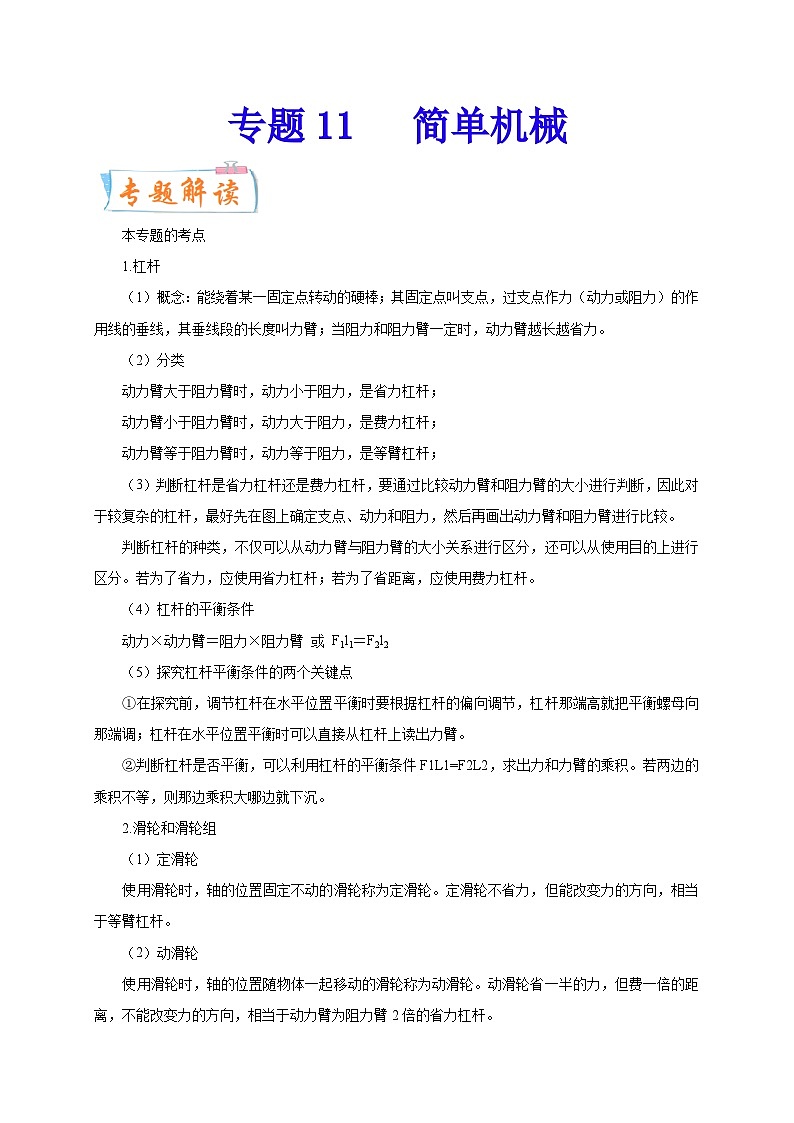

专题11 简单机械-备战中考物理重难点题型专题突破
展开本专题的考点
1.杠杆
(1)概念:能绕着某一固定点转动的硬棒;其固定点叫支点,过支点作力(动力或阻力)的作用线的垂线,其垂线段的长度叫力臂;当阻力和阻力臂一定时,动力臂越长越省力。
(2)分类
动力臂大于阻力臂时,动力小于阻力,是省力杠杆;
动力臂小于阻力臂时,动力大于阻力,是费力杠杆;
动力臂等于阻力臂时,动力等于阻力,是等臂杠杆;
(3)判断杠杆是省力杠杆还是费力杠杆,要通过比较动力臂和阻力臂的大小进行判断,因此对于较复杂的杠杆,最好先在图上确定支点、动力和阻力,然后再画出动力臂和阻力臂进行比较。
判断杠杆的种类,不仅可以从动力臂与阻力臂的大小关系进行区分,还可以从使用目的上进行区分。若为了省力,应使用省力杠杆;若为了省距离,应使用费力杠杆。
(4)杠杆的平衡条件
动力×动力臂=阻力×阻力臂 或 F1l1=F2l2
(5)探究杠杆平衡条件的两个关键点
①在探究前,调节杠杆在水平位置平衡时要根据杠杆的偏向调节,杠杆那端高就把平衡螺母向那端调;杠杆在水平位置平衡时可以直接从杠杆上读出力臂。
②判断杠杆是否平衡,可以利用杠杆的平衡条件F1L1=F2L2,求出力和力臂的乘积。若两边的乘积不等,则那边乘积大哪边就下沉。
2.滑轮和滑轮组
(1)定滑轮
使用滑轮时,轴的位置固定不动的滑轮称为定滑轮。定滑轮不省力,但能改变力的方向,相当于等臂杠杆。
(2)动滑轮
使用滑轮时,轴的位置随物体一起移动的滑轮称为动滑轮。动滑轮省一半的力,但费一倍的距离,不能改变力的方向,相当于动力臂为阻力臂2倍的省力杠杆。

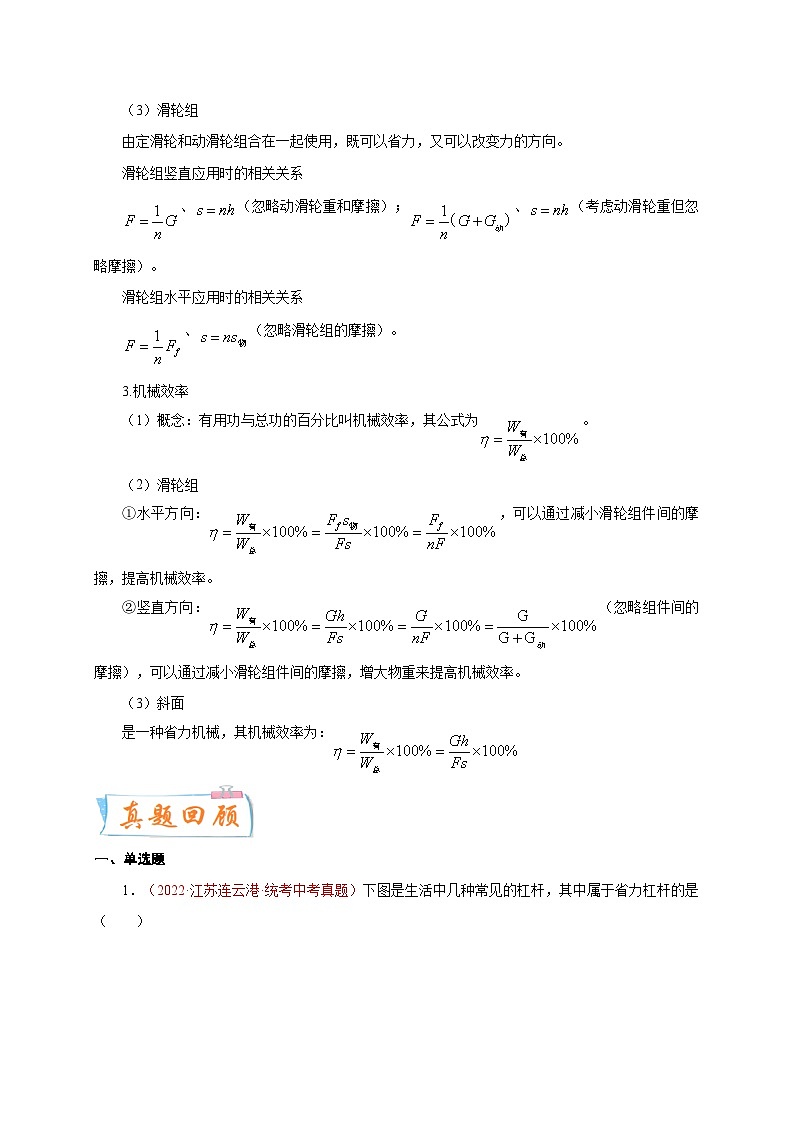

(3)滑轮组
由定滑轮和动滑轮组合在一起使用,既可以省力,又可以改变力的方向。
滑轮组竖直应用时的相关关系
、(忽略动滑轮重和摩擦);、(考虑动滑轮重但忽略摩擦)。
滑轮组水平应用时的相关关系
、(忽略滑轮组的摩擦)。
3.机械效率
(1)概念:有用功与总功的百分比叫机械效率,其公式为。
(2)滑轮组
①水平方向:,可以通过减小滑轮组件间的摩擦,提高机械效率。
②竖直方向:(忽略组件间的摩擦),可以通过减小滑轮组件间的摩擦,增大物重来提高机械效率。
(3)斜面
是一种省力机械,其机械效率为:
一、单选题

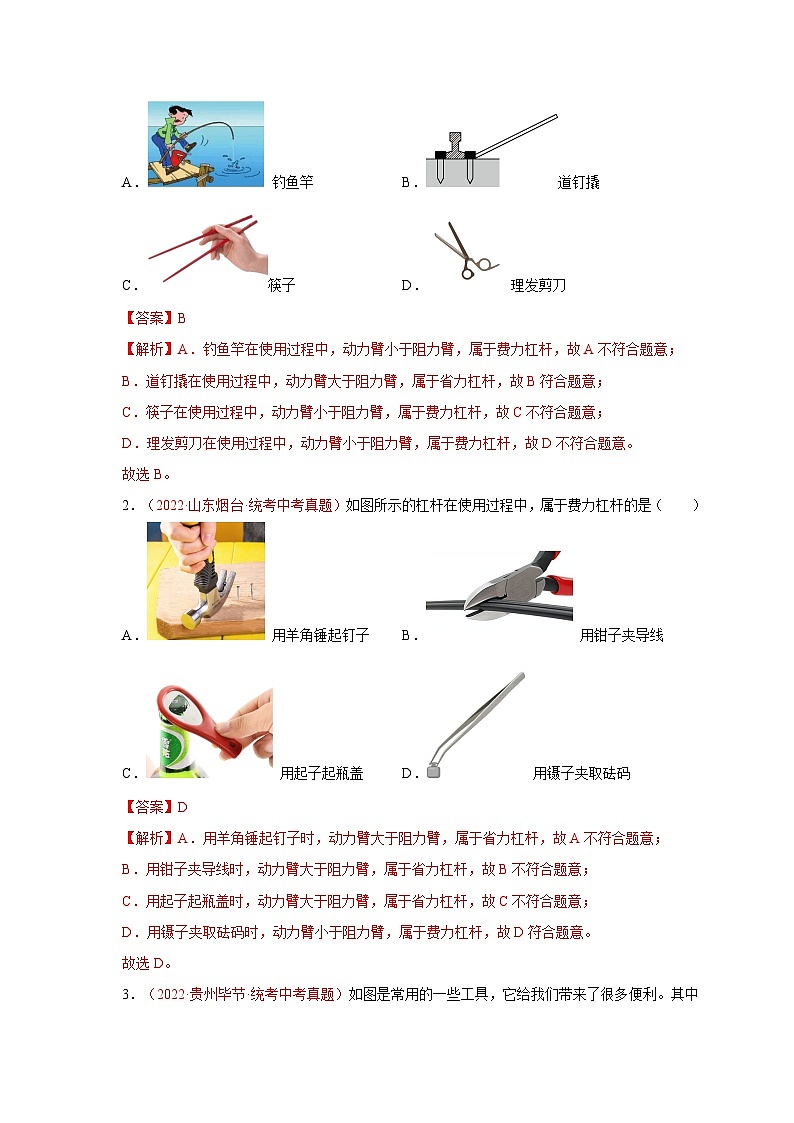

1.(2022·江苏连云港·统考中考真题)下图是生活中几种常见的杠杆,其中属于省力杠杆的是( )
A. 钓鱼竿B.道钉撬
C.筷子D. 理发剪刀
【答案】B
【解析】A.钓鱼竿在使用过程中,动力臂小于阻力臂,属于费力杠杆,故A不符合题意;
B.道钉撬在使用过程中,动力臂大于阻力臂,属于省力杠杆,故B符合题意;
C.筷子在使用过程中,动力臂小于阻力臂,属于费力杠杆,故C不符合题意;
D.理发剪刀在使用过程中,动力臂小于阻力臂,属于费力杠杆,故D不符合题意。
故选B。
2.(2022·山东烟台·统考中考真题)如图所示的杠杆在使用过程中,属于费力杠杆的是( )
A. 用羊角锤起钉子B. 用钳子夹导线
C. 用起子起瓶盖D. 用镊子夹取砝码
【答案】D
【解析】A.用羊角锤起钉子时,动力臂大于阻力臂,属于省力杠杆,故A不符合题意;
B.用钳子夹导线时,动力臂大于阻力臂,属于省力杠杆,故B不符合题意;
C.用起子起瓶盖时,动力臂大于阻力臂,属于省力杠杆,故C不符合题意;
D.用镊子夹取砝码时,动力臂小于阻力臂,属于费力杠杆,故D符合题意。
故选D。
3.(2022·贵州毕节·统考中考真题)如图是常用的一些工具,它给我们带来了很多便利。其中属于费力杠杆的是( )
A.核桃夹B.食品夹
C.园艺剪刀D.天平
【答案】B
【解析】A.核桃夹在使用过程中,动力臂大于阻力臂,是省力杠杆,故A不符合题意;
B.食品夹使用时动力臂小于阻力臂,属于费力杠杆,故B符合题意;
C.园艺剪刀在使用过程中,动力臂大于阻力臂,是省力杠杆,故C不符合题意;
D.天平在使用过程中,动力臂等于阻力臂,是等臂杠杆,故D不符合题意。
故选B。
4.(2022·西藏·统考中考真题)杠杆在生活中无处不在,下图所示工具在使用过程中属于费力杠杆的是( )
A. 铁皮剪B. 定滑轮
C. 钳子D. 船桨
【答案】D
【解析】A.铁皮剪的动力臂大于阻力臂,所以铁皮剪是省力杠杆,故A不符合题意;
B.定滑轮相当于等臂杠杆,使用定滑轮不省力,故B不符合题意;
C.钳子的动力臂大于阻力臂,所以钳子是省力杠杆,故C不符合题意;
D.船桨的动力臂小于阻力臂,所以船桨是费力杠杆,能省距离,故D符合题意。
故选D。
5.(2022·江苏淮安·统考中考真题)如图所示,用力打开夹子过程中,标注的夹子支点、动力、阻力正确的是( )
A.B.
C.D.
【答案】A
【解析】根据杠杆的支点定义可知夹子中间的轴的位置是支点,手作用的点为动力作用点,动力的方向向下,阻力的作用点为支点左端弹性铁圈与夹子接触的位置,阻力的方向向下,故A符合题意。
故选A。
6.(2022·内蒙古包头·统考中考真题)如图所示,轻质杠杆OB可绕O点转动,OA=AB,在A点悬挂物体,在B点竖直向上拉动杠杆使其始终保持水平平衡,拉力为F。下列说法正确的是( )
A.F的大小为物重的2倍
B.物重增加5N,F的大小也增加5N
C.物体悬挂点右移,拉力F会增大
D.将F改为沿图中虚线方向,拉力F会减小
【答案】C
【解析】A.由图可知,OA=AB,阻力的力臂为动力力臂的一半,根据杠杆的平衡条件可知
由于 ,拉力F的大小为物重的二分之一,故A错误;
B.若物重增加5N,根据杠杆的平衡条件可知,F的变化量为,根据杠杆平衡条件可知
解得
故B错误:
C.当悬挂点右移时,阻力不变,阻力臂变大,动力臂不变,则动力F将变大,故C正确;
D.保持杠杆在水平位置平衡,将拉力F转至虚线位置时,拉力的力臂变小,因为阻力与阻力臂不变,由杠杆的平衡条件可知,拉力变大,故D错误。
故选C。
7.(2022·江苏常州·统考中考真题)为了拔除外来入侵物种“一枝黄花”,农业专家自制轻质拔草器,如图所示,将拔草器左下端的叉子插入植株根部,用手对拔草器施力,可将植株连根拔起。若拔同一植株,手施力最小的是( )
A.B.
C.
D.
【答案】C
【解析】杠杆平衡条件。根据题意可知阻力大小是不变的,要让动力最小,应该使尽量小,尽量大。根据图示最小,垂直于杠杆,的长度最大的,C符合题意,ABD不符合题意。
故选C。
8.(2022·山东济南·统考中考真题)小强开启饮料时,瓶起子可视为一个杠杆,如图所示。下列各图能正确表示其工作原理的是( )
A.B.C.D.
【答案】A
【解析】用瓶起子开瓶盖时,瓶起子在使用过程中,支点在一端,且动力臂大于阻力臂,是省力杠杆,根据杠杆平衡条件,故BCD不符合题意,A符合题意。
故选A。
9.(2022·湖南邵阳·统考中考真题)某天,“生物”和“物理”两位大师在一起进行体育锻炼。“生物”大师伸出健硕的手臂对“物理”大师说:“看,我能提起很重的物体哦(如图)!"“物理”大师竖起大拇指说:“真厉害!其实,你的前臂就是物理学中的一根杠杆。”以下对于这根杠杆在提起重物的过程中,分析合理的是( )
A.前臂杠杆的支点O在肘关节处B.肱二头肌给桡骨的力F1是阻力
C.重物给前臂的力F2是动力D.前臂是一根省力杠杆
【答案】A
【解析】A.前臂将物体拿起时,肘关节处保持不动,肘关节处为前臂杠杆的支点O,故A符合题意;
B.肱二头肌给桡骨的力F1是将物体拿起的动力,故B不符合题意;
C.重物给前臂的力F2是阻碍前臂上升的阻力,故C不符合题意;
D.如图所示,动力F1是力臂是肘关节到肱二头肌拉力作用线的距离,距离较小,阻力F2的力臂是肘关节到重物对手压力作用线的距离,距离较大,根据杠杆平衡条件
则
是费力杠杆,故D不符合题意。
故选A。
10.(2022·江苏盐城·统考中考真题)如图是小华做“探究杠杆平衡条件”实验时的情形,下列操作能使杠杆在水平位置平衡的是( )
A.增加钩码的个数B.向左调节平衡螺母
C.向右移动钩码的位置D.减小弹簧测力计的拉力
【答案】C
【解析】如图,杠杆向左倾斜,说明左侧钩码对杠杆的拉力与力臂的乘积,大于右侧拉力与力臂的乘积;
A.增加左侧钩码个数,左侧的力臂不变,力变大,力与力臂的乘积变大,根据可知,杠杆不会平衡,故A不符合题意;
B.在实验的过程中,不能通过调节平衡螺母使杠杆在水平位置平衡,故B不符合题意;
C.将左侧钩码向右移动,左侧的力不变,力臂变小,则左侧力与力臂的乘积变小,会使杠杆平衡,故C符合题意;
D.减小弹簧测力计的拉力,右侧的力臂不变,力变小,力与力臂的乘积变小,杠杆不会平衡,故D不符合题意。
故选C。
11.(2022·广西玉林·统考中考真题)如图所示,杠杆处于水平平衡状态,若在杠杆两侧挂钩码处各增加一个质量相同的钩码,则杠杆( )
A.仍然平衡B.右端下降C.左端下降D.匀速转动
【答案】C
【解析】设杠杆上每一格的长度为l,每个钩码的重力为G,原来杠杆水平平衡时,有
2G×3l=3G×2l
在杠杆两侧挂钩码处各增加一个质量相同的钩码时,左侧动力与动力臂的乘积为
3G×3l=9Gl
右侧阻力与阻力臂的乘积为
4G×2l=8Gl
因为
9Gl>8Gl
根据杠杆平条件可知,杠杆左端会下降,ABD不符合题意,C符合题意。
故选C。
12.(2022·广东·统考中考真题)分别使用图中四种装置匀速提升同一重物,不计滑轮重、绳重和摩擦,最省力的是( )
A.B.C.D.
【答案】A
【解析】A.不计滑轮重、绳重和摩擦,承重绳子的段数n=3,则拉力
B.不计滑轮重、绳重和摩擦,承重绳子的段数n=2,则拉力
C.定滑轮相当于等臂杠杆,不计滑轮重、绳重和摩擦,则拉力
D.动滑轮相当于省力杠杆,不计滑轮重、绳重和摩擦,则拉力
综上,四种装置匀速提升同一重物,则最省力的是A中的装置。
故选A。
13.(2022·广西·统考中考真题)如图所示的各种工具,正常使用时省力的是( )
A. 定滑轮B.动滑轮
C. 筷子D. 船桨
【答案】B
【解析】A.定滑轮的实质是等臂杠杆,使用时既不省力,也不省距离,故A不符合题意;
B.动滑轮的实质是动力臂为阻力臂二倍的杠杆,若不计轮重和摩擦,可以省一半的力,故B符合题意;
C.筷子在使用时,动力臂小于阻力臂,属于费力杠杆,故C不符合题意;
D.船桨在使用时,动力臂小于阻力臂,属于费力杠杆,故D不符合题意。
故选B。
14.(2022·黑龙江哈尔滨·统考中考真题)如图所示,用一个动滑轮把重100N的沙袋从地面匀速提到6m高的楼上,所用拉力60N(绳重和摩擦不计),下列说法正确的是( )
A.动滑轮重40NB.绳子自由端通过的距离为12m
C.拉力做的有用功为720JD.动滑轮的机械效率为8.3%
【答案】B
【解析】A.由图知,n=2,因为不计绳重和摩擦时,所以动滑轮的重力
G动=2F-G=2×60N-100N=20N
故A错误;
B.绳子自由端移动的距离
s=nh=2×6m=12m
故B正确;
C.拉力做的有用功
W有用=Gh=100N×6m=600J
故C错误;
D.拉力做的总功
W总=Fs=60N×12m=720J
滑轮组的机械效率
故D错误。
故选B。
15.(2022·山东淄博·统考中考真题)如图是某小区使用的一种垃圾投放装置的示意图,人向下拉吊把就能打开垃圾桶桶盖,非常方便、卫生。下列说法正确的是( )
A.装置中的滑轮是动滑轮
B.装置中的滑轮改变了力的方向
C.绳子拉起桶盖时,桶盖可视为费力杠杆
D.蓝色垃圾桶看起来是蓝色,是因为它吸收蓝光
【答案】B
【解析】AB.由图可知,垃圾桶盖使用过程中,两个滑轮的轴固定不动,所以该装置中的滑轮为定滑轮;定滑轮虽不省力,可以改变力的方向,故A错误,B正确;
C.由图可知,桶盖可视为杠杆,阻力为桶盖的重力,垃圾桶盖使用过程中,动力臂大于阻力臂,属于省力杠杆,故C错误;
D.不透明物体的颜色是由它反射的色光决定的,蓝色垃圾桶只能反射太阳光中的蓝色光,其它颜色的光被吸收了,看起来是蓝色,故D错误。
故选B。
16.(2022·河北·统考中考真题)在老旧小区改造中,工人利用滑轮组将重380N的建筑材料提升到楼顶,如图所示。已知工人对绳子的拉力为200N,建筑材料在5s内匀速上升5m,不计绳重及摩擦。此过程中,下列说法正确的是( )
A.动滑轮所受重力为10NB.滑轮组所做的有用功为2000J
C.工人所用拉力的功率为380WD.滑轮组的机械效率为95%
【答案】D
【解析】B.建筑材料上升的高度h=5m,所以有用功为
故B错误;
C.由图可知,绳子股数n=2,绳端移动的距离为
s=2h=2×5m=10m
工人所用拉力的功为
拉力的功率为
故C错误;
A.不计绳重及摩擦,所做的额外功为
动滑轮所受重力为
故A错误;
D.滑轮组的机械效率为
故D正确。
故选D。
17.(2022·湖南邵阳·统考中考真题)如图所示,滑轮组下面悬挂一重为12N的物体,在竖直向上的拉力F的作用下,该物体在10s内被匀速提升了0.5m,拉力F的大小为5N。关于该滑轮组,下列计算结果正确的是( )
A.绳子自由端移动的距离是1mB.有用功为0.6J
C.总功为5JD.该装置的机械效率为80%
【答案】D
【解析】A.由图可知,承担物重的绳子段数为n=3,当物体上升0.5m时,绳子自由端移动的距离是
故A错误;
B.有用功为
故B错误;
C.拉力做的总功为
故C错误;
D.该装置的机械效率为
故D正确。
故选D。
18.(2022·湖南常德·中考真题)如图所示,用两滑轮采用不同的绕绳方法,将同一重物匀速提升相同的高度(不计绳重和摩擦),下列说法中正确的是( )
A.F1>F2,F1移动距离多B.F1<F2,F2移动距离多
C.F1所做的额外功多D.两装置的机械效率相同
【答案】D
【解析】AB.由图可知,左侧的滑轮组,n=2,则拉力为
F1移动距离为
s1=2h
右侧的滑轮组,n=3,则拉力为
F2移动距离
s2=3h
因此F1>F2,F2移动距离多,故AB错误;
C.不计绳重和摩擦,提动滑轮做的功为滑轮组的额外功,两个动滑轮相同,提升相同的高度,故两个滑轮组做的额外功相同,故C错误;
D.不计绳重和摩擦滑轮组的机械效率与所提物重和滑轮重有关,与绳子的绕法无关,在提升相同物体到相同的高度,所做的有用功与额外功相同,故两装置的机械效率相同,故D正确。
故选D。
19.(2022·内蒙古通辽·统考中考真题)用如图甲所示的滑轮组提升物体M,已知物体M所受的重力为550N,卷扬机加在绳子自由端的拉力F将物体M在20s内沿竖直方向匀速提升10m,拉力F做的功W随时间t的变化图像如图乙所示,忽略绳重及摩擦,下列说法正确的是( )
A.拉力F为350NB.绳子自由端移动的速度为0.5m/s
C.动滑轮重为50ND.该滑轮组的机械效率为83.3%
【答案】C
【解析】A.如图甲是由一个动滑轮和一个定滑轮组成的滑轮组,动滑轮上有二段绳子,则在20s内拉力移动的距离为
由图乙可知拉力为
故A错误;
B.绳子自由端移动的速度为
故B错误;
C.忽略绳重及摩擦,由
得动滑轮的重为
故C正确;
D.在20s内克服物重做的有用功为
该滑轮组的机械效率为
故D错误。
故选C。
20.(2022·辽宁·统考中考真题)使用如图所示的滑轮组,沿水平方向匀速拉动质量为300kg的物体,弹簧测力计的示数为200N,物体在10s内移动1m。物体所受的摩擦力为物重的0.1倍。不计绳重和滑轮组内的摩擦,下列说法正确的是( )
A.滑轮组的机械效率为50%B.动滑轮重为100N
C.绳子自由端拉力的功率为20WD.增大物重机械效率不变
【答案】B
【解析】A.物体的重力
G=mg=300kg×10N/kg=3000N
物体受到的摩擦力
f=0.1G=0.1×3000N=300N
则拉力F克服物体摩擦力做的有用功
W有=fL=300N×1m=300J
由图可知,动滑轮用2段绳子拉物体,且弹簧测力计的示数为200N,则拉力F=200N,绳子自由端移动的距离s=2m,拉力做的总功
W总=Fs=200N×2m=400J
滑轮组的效率
故A错误;
B.由可知,动滑轮重
G动=nF-f=2×200N-300N=100N
故B正确;
C.拉力的功率
故C错误;
D.若增大物重,则物体受到的摩擦力变大,物体移动相同的距离,滑轮组所做的有用功变大,而额外功不变,有用功在总功中所占的比例变大,因此机械效率会变大,故D错误。
故选B。
21.(2022·山东威海·统考中考真题)如图所示,为了把两件相同货物搬运到汽车上,工人用相同材质的木板搭建了AB、CD两个斜面,用沿斜面向上的力将其中一件货物从斜面的底端匀速推到顶端,另一件货物用同样的方法沿斜面搬运。下列说法正确的是( )
A.沿斜面推动更省力
B.沿斜面推动,工人克服货物重力做的功更多
C.无论利用哪个斜面,工人克服货物重力做功的功率一定相同
D.沿斜面推动货物的过程中,货物的机械能增大
【答案】D
【解析】A.AB、CD两个斜面的高度相同,CD斜面比较长,沿CD斜面推动更省力,故A错误;
BC.AB、CD两个斜面的高度相同,货物的重力相同,由W=Gh可知克服货物重力做的功相同,两件货物推到顶端的时间未知,由可知工人克服货物重力做功的功率不一定相同,故BC错误;
D.沿斜面推动货物的过程中,速度不变,质量不变,动能不变,高度增大,重力势能增大,机械能等于动能和势能之和,所以货物的机械能增大,故D正确。
故选D。
22.(2022·河南·统考中考真题)为了将一物块送到高处,小杰用木板和滑轮搭建了如图所示的装置。用力F拉动绳端,物块沿斜面匀速向上运动,下列说法正确的是( )
A.该装置使用滑轮是为了更加省力B.此过程中物块的动能转化为重力势能
C.物块所受摩擦力的方向沿斜面向下D.若绳子突然断开,物块将立即下滑
【答案】C
【解析】A.该装置使用的是定滑轮,只能改变力的方向,不能省力,故A错误;
B.物块沿斜面匀速向上运动,动能不变,物体的重力势能是拉力F做功增加的,故B错误;
C.物块相对斜面斜向上运动,受到的滑动摩擦力与其相对运动方向相反,所以摩擦力沿斜面向下,故C正确;
D.若绳子突然断开,物块由于惯性会先继续向上运动,故D错误。
故选C。
23.(2022·湖北荆州·统考中考真题)如图所示,工人往车上装重物时,用长木板搭个斜面,工人用平行于斜面向上的力,把重物沿斜面从底端匀速推到顶端。下列说法正确的是( )
A.用斜面可以省力也可以省功
B.匀速推动重物的速度越大,推力越大
C.匀速推动重物的速度越大,推力做功越多
D.匀速推动重物的速度越大,推力的功率越大
【答案】D
【解析】A.根据斜面的工作特点和功的原理可知,用斜面提高物体可以省力,但不能省功,故A错误;
B.沿斜面匀速推动物体时,物体在竖直向的重力、垂直于斜面向上的支持力、沿着斜向下的摩擦力和沿着斜面向上的推力作用下于平衡状态,因此推力大小只与物体的重力斜面的支持力和摩擦力有关,与物体速度无关,故B错误;
C.由W=Fs可知,推力做的功与物体在推力方向上移动的距离有关,与物体的速度关,故C错误;
D.由P=Fv可知,推力功率与物体的移动速度有关,在推力一定时速度越大,推力的功率越大,故D正确。
故选D。
24.(2022·新疆·统考中考真题)如图所示,斜面的长为高的4倍,物体恰能在斜面上匀速下滑,下滑一段距离的过程中,该物体重力做的功和克服阻力做的功相等。若用平行于斜面向上的拉力F将物体匀速拉上斜面时,斜面的机械效率为( )
A.20%B.25%C.50%D.75%
【答案】C
【解析】设斜面高为h,则斜面长s=4h,物体在斜面上匀速下滑过程中克服重力做的功W有=Gh,由题意知重力做的功和克服阻力做的功相等,即
fs=Gh
用平行于斜面向上的拉力F将物体匀速拉上斜面时所做的总功
W总=W额+W有=fs+Gh=2Gh
斜面的机械效率为
故C符合题意,ABD不符合题意。
故选C。
25.(2022·陕西·统考中考真题)如图,这是一种塔式起重机,已知起重机上的滑轮组在匀速起吊330kg的物体时,滑轮组的机械效率是60%,g取10N/kg。下列分析和计算错误的是( )
A.起重机的吊臂AOB可视为杠杆
B.增加起吊物体的质量,滑轮组的机械效率将减小
C.物体上升2m,滑轮组所做有用功是6.6×103J
D.物体上升2m,滑轮组所做总功是1.1×104J
【答案】B
【解析】A.由图可知,起重机的吊臂可以视为支点在O点,力臂分别为OA、OB的杠杆,故A正确,不符合题意;
B.滑轮组的机械效率
增加起吊物体的质量时,有用功增加,额外功不变,有用功与总功的比值变大,则滑轮组的机械效率变大,故B错误,符合题意;
C.物体上升2m,滑轮组所做有用功
W有=Gh=mgh=330kg×10N/kg×2m=6.6×103J
故C正确,不符合题意;
D.滑轮组所做总功
故D正确,不符合题意。
故选B。
26.(2022·黑龙江牡丹江·统考中考真题)如图是我国古人利用绞车提升巨石的情景,下列说法正确的是( )
A.使用此装置可以省功B.使用轮轴可以省距离
C.上方的滑轮可以改变力的方向D.绞车由动滑轮、定滑轮及轮轴组成
【答案】C
【解析】A.使用任何机械(如杠杆、滑轮、斜面)时,都需要克服阻力做额外功,所以使用任何机械都不能省功,故A错误;
B.由图可知此装置是由定滑轮和轮轴组成的,定滑轮的本质是等臂杠杆 ,使用时既不省力也不费力;轮轴的本质是省力杠杆,省力杠杆费距离,故B错误;
C.由图可知上方的滑轮是一个定滑轮,定滑轮的本质是等臂杠杆 ,不省力也不费力,但可以改变用力的方向,故C正确;
D.由图可知此绞车由定滑轮和轮轴组成,并没有动滑轮,故D错误。
故选C。
二、多选题
27.(2022·黑龙江齐齐哈尔·统考中考真题)下列几种生活中常用的工具都是杠杆。正常使用时属于省力杠杆的是( )
A. 用园艺剪修枝B. 用食品夹取食物
C. 用核桃夹夹核桃D. 用钢丝钳剪钢丝
【答案】ACD
【解析】A.修剪树枝时,动力臂大于阻力臂,属于省力杠杆,故A符合题意;
B.用食品夹取食物时,动力臂小于阻力臂,属于费力杠杆,故B不符合题意;
C.用核桃夹夹核桃时,动力臂大于阻力臂,属于省力杠杆,故C符合题意;
D.用钢丝钳剪钢丝时,动力臂大于阻力臂,属于省力杠杆,故D符合题意;
故选ACD。
28.(2022·湖南湘潭·统考中考真题)如图所示,一均匀杠杆可以绕中点O自由转动,杠杆上垂直粘有A、B两根粗细相同的蜡烛且刚好在水平位置平衡,两蜡烛所处位置到O点的水平距离lAO=2lBO,现同时点燃蜡烛,经时间t,它们减少了相等的质量,下列说法正确的是( )
A.点燃前A、B蜡烛重力之比为1∶2B.经时间t,杠杆右端下沉
C.经时间t,杠杆左端下沉D.经时间t,杠杆继续保持水平平衡
【答案】AB
【解析】A.点燃前A、B蜡烛前,杠杆处于平衡状态,根据杠杆的平衡条件可知
GAlAO=GBlBO
变形得
故A正确;
BCD.经时间t,蜡烛燃烧后减小的重力ΔG相同,则支点左边力与力臂的乘积为
(GA-ΔG)lAO=GAlAO﹣ΔGLAO
支点右边力与力臂的乘积为
(GB-ΔG)lBO=GBlBO-ΔGlBO
由于lAO>lBO,所以
ΔGlAO>ΔGlBO,GAlAO=GBlBO
则有
GAlAO﹣ΔGLAO<GBlBO-ΔGlBO
所以杠杆右端下沉,故B正确,CD错误。
故选AB。
29.(2022·山东青岛·统考中考真题)如图甲所示,工人师傅利用动滑轮将重360N的货物匀速提起,拉力F=200N,货物上升的高度h与所用时间t关系的图像如图乙所示,不计绳重和摩擦。下列说法正确的是( )
A.动滑轮的重力B.货物上升的速度v=0.4m/s
C.拉力F的功率P=80WD.动滑轮的机械效率
【答案】BD
【解析】A.一共有2段绳子分担动滑轮和重物的总重力,故动滑轮的重力
故A错误;
B.由乙图可知,货物上升的速度
故B正确;
C.绳子自由端的速度为
拉力F的功率
故C错误;
D.动滑轮的机械效率
故D正确。
故选BD。
30.(2022·湖南衡阳·统考中考真题)小芳用如图所示的滑轮组,在5s内将重为90N的物体匀速提升1m,拉力F为40N,不计轮重及摩擦,下列说法正确的是( )
A.滑轮组提升重物所做的有用功是40JB.该滑轮组的机械效率是75%
C.动滑轮的重力是50ND.拉力的功率是24W
【答案】BD
【解析】A.滑轮组提升重物所做的有用功
W有用=Gh=90N×1m=90J
故A错误;
B.拉力所做的总功为
W总=Fs=40N×1m×3=120J
滑轮组的机械效率为
故B正确;
C.动滑轮的重力
G动=nF-G= 3×40N-90N=30N
故C错误;
D.拉力的功率
故D正确。
故选BD。
31.(2022·北京·统考中考真题)如图所示,工人站在水平台面上用滑轮组提货物。工人第一次竖直向上用200N的力拉绳子时,货物未离开水平地面;第二次竖直向上拉动绳子,使货物以0.09m/s的速度匀速上升。已知工人体重为600N,货物重为900N,货物与地面的接触面积为,动滑轮重为100N。不计滑轮组的绳重和摩擦,下列说法正确的是( )
A.第一次拉绳子时,工人对水平台面的压力为800N
B.第一次拉绳子时,货物对地面的压强为4000Pa
C.第二次拉绳子的过程中,该滑轮组的机械效率为90%
D.第二次拉绳子的过程中,工人拉力的功率为81W
【答案】ABC
【解析】A.工人第一次竖直向上用200N的力拉绳子时,绳子也在用200N的力竖直向下拉工人,所以工人对水平台面的压力为
故A正确;
B.由于滑轮组上承担重量的绳子股数n=3,每股绳子受到的拉力为200N,所以货物和动滑轮受到绳子的拉力为
由于动滑轮重为100N,所以货物受到的拉力为
由于货物重为900N,所以货物对地面的压力为
货物与地面的接触面积为,所以货物对地面的压强为
故B正确;
C.第二次拉绳子时,绳子自由端的拉力为
滑轮组的机械效率为
故C正确;
D.货物以0.09m/s的速度匀速上升,绳子移动的速度为
工人拉力的功率为
故D错误。
故选ABC。
32.(2022·黑龙江·统考中考真题)如图所示,用滑轮组提升重540N的物体,使它在10s内匀速上升1m,所用的拉力为200N,则在提升重物的过程中(不计绳重和摩擦),下列说法正确的是( )
A.有用功为600JB.动滑轮重60N
C.滑轮组的机械效率为67.5%D.拉力做功的功率为60W
【答案】BD
【解析】A.有用功是克服物体重力所做的功,根据题意可得有用功为
W有用=Gh=540N×1m=540J
故A错误;
B.由图可知,该滑轮组的绳子承重段数n=3,又因为不计绳重和摩擦,根据公式可得,动滑轮的重为
故B正确;
C.由题意可得,根据公式可得,该滑轮组的机械效率为
故C错误;
D.由题意可得,在10s内绳子自由端的移动速度为
根据公式可得,拉力做功的功率为
故D正确。
故选BD。
33.(2022·山东潍坊·统考中考真题)图甲所示为工人师傅乘坐吊篮在高空粉刷楼体外墙的情景,吊篮可在电动机的作用下实现升降,其简化结构原理如图乙所示。吊篮的质量为,两名工人及工具的总质量为,某次吊升过程中,吊篮在内匀速上升了。不计滑轮重、绳重和摩擦,关于该过程的分析正确的是( )
A.吊篮的动能不变B.吊篮的机械能守恒
C.电动机对绳子的拉力为D.电动机拉动绳子的功率为
【答案】AD
【解析】AB.吊篮匀速上升的过程,质量不变,速度不变,高度升高,所以动能不变,重力势能变大,机械能变大,机械能不守恒,故A正确,B错误;
C.由图示知,承重绳子为4根。不计滑轮重、绳重及摩擦时,电动机对绳子的拉力
故C错误;
D.绳子在30s内移动的距离
s=4h=4×6m=24m
绳子移动的速度
电动机拉动绳子的功率
P=Fv=600N×0.8m/s=480W
故D正确。
故选AD。
三、填空题
34.(2022·广西百色·统考中考真题)如图所示,轻质细杆可绕竖直墙上的O点转动,末端挂一个重为150N的物体,拉力F沿水平方向,当θ=45°时,拉力F=_________N。若保持拉力沿水平方向,让细杆顺时针缓慢旋转到图中虚线位置,则拉力将__________(选填“变大”或“变小”)。
【答案】 150 变大
【解析】[1]如下图:
θ=45°,拉力的方向沿水平方向,阻力来自物体的重力,阻力的方向竖直方向,根据等腰直角三角形的知识可知,F的力臂与阻力的力臂是相同的,根据杠杆的平衡条件可知,动力等于阻力,所以
F=G=150N
[2]若保持拉力水平方向,让杠杆顺时针缓慢旋转一个小角度到虚线位置,易知,此时的动力臂变小,阻力臂变大,在阻力不变的情况下,根据杠杆的平衡条件可知,拉力将变大。
35.(2022·黑龙江哈尔滨·统考中考真题)在探究“杠杆平衡条件”的实验中,杠杆在 ___________位置平衡最便于测力臂。如图所示,杠杆已经平衡,如果在右侧钩码下增加一个钩码,杠杆将失去平衡,由此可以猜想:杠杆平衡可能与力的 ___________有关。
【答案】 水平 大小
【解析】[1]因为重力的方向竖直向下,所以钩码对杠杆的拉力也是竖直向下的,当杠杆在水平位置平衡时,由力臂的定义,此时力的作用点与支点的距离大小等于力臂大小,即可在杠杆直接读出力臂大小,故为了方便测量力臂大小,应使杠杆在水平位置平衡。
[2]如果在右侧钩码下增加一个钩码,改变了右侧杠杆所受力的大小,使杠杆将失去平衡,由此可以猜想:杠杆平衡可能与力的大小有关。
36.(2022·海南·统考中考真题)如图所示为我国古代货物装船的场景。此时木棒属于______杠杆(选填“省力”“等臂”或“费力”),将重1000N的货物提升1.5m,杠杆对货物做功为______J。
【答案】 省力 1500
【解析】[1]如图所示,动力臂大于阻力臂,动力小于阻力,故是省力杠杆。
[2]杠杆对货物做功为
37.(2022·山东枣庄·统考中考真题)如图所示是生活中常见的杆秤。称量时杆秤在水平位置平衡,被测物体和秤砣到提纽的距离分别为0.05m、0.2m,秤砣的质量为0.1kg,秤杆的质量忽略不计,则被测物体的质量为______kg。若秤砣有缺损,则杆秤所测物体的质量会______(选“偏大”或“偏小”)。
【答案】 0.4 偏大
【解析】[1]如图所示:
由杠杆平衡条件得到
m1g×OA=m2g×OB
[2]若秤砣有缺损,m2减小,而G1×OA不变,所以OB要变大,杆秤所示的质量值要偏大。
38.(2022·湖北恩施·统考中考真题)汽车在冰雪路面上行驶,轮子上安装防滑链,这是通过增大接触面________的方法来增大与路面的摩擦力。如图所示,汽车起重机通过液压装置推动吊臂时,吊臂属于________(选填“省力”、“费力”或“等臂”)杠杆。
【答案】 粗糙程度 费力
【解析】[1]在冰雪路面上行驶时,汽车轮胎上装防滑链,是为了在压力一定时,增大接触面的粗糙程度来增大摩擦。
[2]由图可见,吊臂OAB是杠杆,O是支点,动力作用在A点,阻力作用在B点,则动力臂小于阻力臂,故吊臂是费力杠杆。
39.(2022·江苏镇江·统考中考真题)如图1所示,轻质杠杆可绕O转动,A点悬挂一重为12N的物体M,B点受到电子测力计竖直向上的拉力F,杠杆水平静止,已知OA=AB=BC,则F为 ___________N。保持杠杆水平静止,将F作用点从B移至C,此过程中F方向保持不变,F的力臂记为l,则F的大小变 ___________,F与()的关系图线为图2中的①;将M从A移至B,再重复上述步骤,F与()的关系图线为图2中的 ___________(选填数字序号)。
【答案】 6 小 ②
【解析】[1]由图1可知,O为杠杆的支点,B点拉力F的力臂
A点作用力的力臂为OA,由杠杆平衡条件可得:F×OB=G×OA,
解得
[2]由题意可知,保持杠杆水平静止,将F作用点从B移至C,此过程中F方向保持不变,根据杠杆平衡条件可得F×l=G×OA,
解得
……Ⅰ
由题意可知,此过程中物体M的重力G和力臂OA不变,拉力F的力臂l变大,则拉力F变小。
[3]将M从A移至B,由杠杆平衡条件可得F×l=G×OB,解得
……Ⅱ
由数学知识可知,Ⅰ、Ⅱ两式中拉力F与的关系图线均为正比例函数,由图1可知,OB>OA,则Ⅱ式的斜率大于Ⅰ式的斜率,因此将M从A移至B,F与的关系图线为过原点且斜率比图线①大的图线②。
40.(2022·山东济宁·统考中考真题)某建筑工人用大小为400N的拉力,通过滑轮匀速提升重为360N的货物(如图所示),此滑轮是 ________滑轮,机械效率η=________。
【答案】 定 90%
【解析】[1]由图可知,滑轮的轴固定不动,为定滑轮。
[2]使用定滑轮不省距离、也不费距离,则h=s,机械效率为
41.(2022·山东烟台·统考中考真题)如图所示,用动滑轮将重为160N的物体在5s内匀速提升1m,所用拉力F为100N,在此过程中,拉力F做的功为______J,拉力做功的功率为______W,动滑轮的机械效率为______。
【答案】 200 40 80%
【解析】[1]由题意可知,拉力F做功
[2]拉力F做功的功率为
[3]提升该物体时,动滑轮的机械效率为
42.(2022·辽宁沈阳·统考中考真题)用如图所示的滑轮组,分别匀速提升甲、乙两个重物。若重物甲被提升的速度为v1,同时绳子自由端的速度为v2,则v1______v2。以G甲、G乙分别表示甲、乙两个重物的重力,若G甲>G乙,且不计绳重和摩擦,匀速提升甲、乙两个重物时滑轮组的机械效率η甲______η乙(以上两空均选填“大于”、“小于”或“等于”)。
【答案】 小于 大于
【解析】[1]图中动滑轮上由3根绳子,所以绳子自由端移动速度是重物被提升速度的3倍,所以v1小于v2。
[2]提高滑轮组的机械效率的方法就是增加提升物重的重力,重物越重,滑轮组的机械效率越大,因G甲>G乙,且不计绳重和摩擦,匀速提升甲、乙两个重物时滑轮组的机械效率η甲大于η乙。
43.(2022·辽宁锦州·统考中考真题)如图所示的滑轮组,在拉力F的作用下,物体A以0.1m/s的速度匀速直线运动了10s。物体A受到的摩擦力为4.2N,弹簧测力计示数为2N(不计绳、弹簧测力计和滑轮重)。则绳子自由端移动的距离为______m,拉力F的功率为______W,滑轮组的机械效率为______。
【答案】 3 0.6 70%
【解析】[1]由图可知,右边的滑轮为动滑轮,承担物体A与桌面间摩擦力的绳子股数是3,所以绳自由端移动的速度为
v绳=3v物=3×0.1m/s=0.3m/s
绳子自由端移动的距离为
s=v绳t=0.3m/s×10s=3m
[2]作用在绳端的拉力与弹簧测力计的示数相等,所以绳端的拉力F的大小为2N,拉力F的功率为
P=Fv绳=2N×0.3m/s=0.6W
[3]当A匀速运动过程,物体A受到的摩擦力为4.2N,所以使用滑轮组的过程中,做的有用功为
W有=fs物=4.2N×0.1m/s×10s=4.2J
总功
W总=Fs绳=2N×3m=6J
滑轮组的机械效率为
44.(2022·辽宁阜新·统考中考真题)工人利用如图所示的滑轮组,将质量为80kg的重物在10s内匀速提升1m,此时滑轮组的机械效率为80%(不计绳重与摩擦,g取10N/kg),则有用功的功率为______W;工人对绳的拉力做功______J;动滑轮重______N;若增大物重,该滑轮组的机械效率______(填“变大”“变小”或“不变”)。
【答案】 80 1000 200 变大
【解析】[1]重物A的重力
G=mg=80kg×10N/kg=800N
有用功
W有用=Gh=800N×1m=800J
有用功的功率
[2]从图中可知n=2,该滑轮组的机械效率可知,工人对绳的拉力做功
[3]不计绳重与摩擦,工人所做的额外功
W额外=W总-W有用=1000J-800J=200J
动滑轮的重力
[4]不计绳重与摩擦,根据
可知,若增大物重G,该滑轮组的机械效率变大。
45.(2022·辽宁朝阳·统考中考真题)如图所示,用滑轮组提升重900N的物体A,使它在10s内匀速上升1m,此时滑轮组的机械效率为75%,则在提升重物的过程中(不计绳重及摩擦),动滑轮的重力为__________N,拉力做功的功率为__________W。
【答案】 300 120
【解析】[1] 滑轮组做的有用功
滑轮组做的总功
不计绳重及摩擦,动滑轮的重力
[2]拉力做功的功率
46.(2022·福建·统考中考真题)如图,用滑轮组帮助汽车脱困时,滑轮B的作用是______;汽车被匀速拉动时,作用在绳子上的拉力F为1000N,滑轮组的机械效率为80%,则汽车受到的摩擦力为______N。
【答案】 改变力的方向 1600
【解析】[1]滑轮B工作时位置不发生改变,因此该滑轮为定滑轮,定滑轮不能省力,只能改变力的方向。
[2]汽车被匀速拉动时处于平衡状态,所受的牵引力和摩擦力是一对平衡力,大小相等。动滑轮上有两端绳子,则n=2,由滑轮组的机械效率可得
汽车受到的摩擦力
47.(2022·山东淄博·统考中考真题)工人用如图所示的滑轮组来提升货物,已知货物重400N,每个滑轮重50N,若物体在10s内被提升了6m,不计绳重和摩擦,则拉力F是___________N,绳自由端移动的距离是 ___________m,物体上升的速度是___________m/s,滑轮组的机械效率是___________(精确到1%)。
【答案】 225 12 0.6 89%
【解析】[1]由图可知,n=2,不计绳重和摩擦,作用在绳自由端的拉力
[2]绳子自由端移动的距离
[3]重物的速度
[4]滑轮组的机械效率
48.(2022·湖南长沙·统考中考真题)用如图所示的电动起重机将3000N的货物提高4m,起重机对货物做的有用功是___________J;它的电动机功率为3000W,此过程用时10s,起重机的机械效率为___________%;若减小动滑轮的重力,起重机的机械效率将变___________。
【答案】 1.2×104 40 大
【解析】[1]将3000N的货物提高4m,起重机对货物做的有用功为
W有用=Gh=3000N×4m=1.2×104J
[2]电动机功率为3000W,此过程用时10s,做的总功为
W总=Pt=3000W× 10s= 3×104J
起重机的机械效率为
[3]若减小动滑轮的重力,将重物提升同样的高度,做的额外功变小,做的有用功不变,总功变小,根据机械效率的公式,起重机的机械效率将变大。
49.(2022·广西梧州·统考中考真题)如图所示,工人师傅用250N的拉力,使重为2000N的物体以0.2m/s的速度在水平地面上做匀速直线运动,已知物体在运动时受到地面的摩擦力为物重的0.2倍,动滑轮受到的重力为80N,则工人师傅拉力的功率为 ___________W,该滑轮组的机械效率为 ___________。
【答案】 100 80%
【解析】[1]由图可知, n=2,则绳子自由端移动的速度
v绳=nv物=2×0.2m/s=0.4m/s
工人师傅拉力的功率
[2]物体在运动时受到地面的摩擦力
该滑轮组的机械效率
50.(2022·重庆A卷·中考真题)如图所示,是工人用滑轮组提升货物的情景。当他用大小为200N的拉力拉动轻绳,可匀速提升重为360N的货物A。则动滑轮重为___________N,这时滑轮组的机械效率为___________%。(忽略一切摩擦力)
【答案】 40 90%
【解析】[1]由图可知,滑轮组动滑轮上的绳子段数
n=2
根据滑轮组绳子端拉力的公式
可得动滑轮的重力为
G动=2F-G物=2×200N-360N=40N
[2]根据滑轮组的机械效率的公式
可得滑轮组的机械效率为
51.(2022·湖北十堰·统考中考真题)如图所示,斜面与水平地面夹角为30°,某快递员用500N的力,将重800N的货物沿斜面匀速推上车厢,不考虑斜面形变,货物所受摩擦力方向沿斜面向 _____;斜面的机械效率为 _____。不改变斜面与地面夹角和货物质量,采用 _____的方法可以提高斜面的机械效率。
【答案】 下 80% 减小木板粗糙程度
【解析】[1]货物相对斜面向上运动,所受的斜面的摩擦力沿斜面向下。
[2]如图所示,斜面的长度为l,其高度
斜面的机械效率
[3]斜面与地面夹角和货物质量不变,即有用功保持不变,可通过减少额外功来提高斜面的机械效率。为了减少额外功,可减小摩擦力,压力不变时,可通过改变接触面的粗糙程度来改变摩擦,所以可通过减小木板表面的粗糙程度来提高机械效率。
52.(2022·四川德阳·统考中考真题)如图所示,有一斜面长L=4m,高h=2.5m。刘利同学用平行于斜面向上F=150N的拉力,将200N重的物体从底端匀速拉到斜面顶端。那么刘利同学对物体做的总功为___________J;物体沿斜面匀速向上运动时所受的摩擦阻力为___________N。
【答案】 600 25
【解析】[1]刘利同学对物体做的总功为
[2] 刘利同学对物体做的有用功为
刘利克服摩擦力做的功就是物体被匀速拉到斜面顶端所做的额外功,额外功
物体沿斜面匀速向上运动时所受的摩擦阻力
一、单选题
1.(2023·北京海淀·北大附中校考模拟预测)杠杆在生活中有很多应用,如图甲、乙两个同学正在玩跷跷板,乙同学欲使自己被跷起,他可采取的有效方法是( )
A.向前移动B.向后移动C.前后移动都行D.请甲前进点
【答案】A
【解析】乙同学欲使自己被跷起,根据杠杆平衡条件可知,可以减小乙对跷跷板的压力或减小乙对跷跷板压力的力臂,故乙应该向前移动;若甲前进点,则甲对跷疏板压力的力臂变小,甲对跷跷板压力与其力臂的乘积变小,乙同学不会被跷起,故A符合题意,BCD不符合题意。
故选A。
2.(2023春·重庆·九年级重庆巴蜀中学校考期中)如图所示,一根质地均匀的木杆可绕O点自由转动,在木杆的右端施加一个始终垂直于木杆的作用力F,使木杆从位置匀速转到水平位置的过程中,力F的大小将( )
A.逐渐变大B.逐渐变小C.先变大,后变小D.先变小,后变大
【答案】A
【解析】将杠杆匀速地由最初位置转到水平位置时,动力臂不变,阻力为杠杆的重力,保持不变,阻力臂变大,根据杠杆平衡条件
得
所以动力逐渐变大,A符合题意,BCD不符合题意。
故选A。
3.(2023·陕西西安·西安益新中学校考二模)据报道,一位物理老师在动物园内,使用如图所示的装置,用弹簧测力计称出了一头大象的重力。在称象过程中,他首先将铁笼系于槽钢上的B点,调节钢梁在水平位置平衡,消除钢梁、铁笼重力对平衡条件的影响。测得OA=7m,OB=0.07m。将大象引入铁笼,在A点用弹簧测力计竖直向下拉住钢梁的另一端,使之再次在水平位置平衡,测得弹簧测力计的示数为200N,则下列说法错误的是( )
A.该装置是一个省力杠杆
B.当A向右移动时,弹簧测力的示数变小
C.这头大象的重力为20000N
D.弹簧测力计竖直向下拉动1.5m,拉力做的功为300J
【答案】B
【解析】A.因为动力臂OA大于阻力臂OB,此杠杆为省力杠杆,故A正确,不符合题意;
B.由杠杆的平衡条件F1L1=F2L2可知,当A向右移动时,L1减小,F2L2乘积不变,故弹簧测力计的示数变大,故B错误,符合题意;
C.由杠杆的平衡条件F1L1=F2L2可得:200N×7m=F2×0.07m,所以大象的重力
故C正确,不符合题意;
D.弹簧测力计竖直向下拉动时,拉力做的功为
W=F1s=200N×1.5m=300J
故D正确,不符合题意。
故选B。
4.(2023·北京西城·北京市第十三中学分校校考模拟预测)如图所示,水平桌面足够长,不计托盘和绳的质量以及滑轮与轴的摩擦,物体A重10N,托盘中物体B重3N,物体A刚好向右做匀速直线运动;然后用水平向左的力F拉物体A使其向左沿直线运动。下列说法中正确的是( )
A.物体A向右匀速运动时,B受到的重力不做功
B.物体A向左匀速运动时,它受到的拉力F等于6N
C.物体A向左减速运动时,它受到的滑动摩擦力大于3N
D.物体A向左加速运动时,A对B的拉力大于B对A的拉力
【答案】B
【解析】物体A水平向右匀速运动时,受力情况如图1所示:
水平方向受到拉力和摩擦力f,B同时也是做匀速运动,所以
F拉=GB=3N
对于物体A,摩擦力和拉力是一对平衡力,所以
f=F拉=3N
当A向左运动时,由于压力不变,接触面粗糙程度也不变,所以
f=3N
不变,此时,A、B受力情况如图2所示:
A.物体A向右匀速运动时,物体B也向下做匀速运动,所以重力是做功的,故A错误;
B.物体A向左匀速运动时,有
,f=3N
由于A做匀速,故仍等于B的重力,有
=3N
所以有
F=3N+3N=6N
故B正确;
C.A向左减速运动时,由于A受到的压力不变,接触面粗糙程度也不变,所以f=3N,滑动摩擦力不变,故C错误;
D.A向左加速运动时,由于A对B的拉力和B对A的拉力是一对相互作用力,所以两者相等,故D错误。
故选B。
5.(2023·陕西西安·西安建筑科技大学附属中学校考一模)如图所示,婷婷同学用12N的水平拉力F拉滑轮,使足够长的木板A以0.2m/s的速度在水平地面上匀速运动,物体B相对于地面静止,弹簧测力计的示数为2N.若不计滑轮重、弹簧测力计重、绳重和滑轮摩擦,则下列说法中正确的是( )
A.B受到的摩擦力大小为2N,方向为水平向左
B.木板A受到地面的摩擦力大小为2N,方向水平向左
C.拉力F做功的功率为1.2W
D.在运动过程中若将拉力F增大,弹簧测力计的示数也将增大
【答案】C
【解析】A.因为物体B相对于地面静止,弹簧测力计的示数为2N,因此B受到A对它的向右的摩擦力,大小为2N,A错;
B.拉力F为12N,则A受到向右的拉力为6N,受到B向左摩擦力2N,则受到地面的摩擦力为4N,B错;
C.拉力F的功率P=FV=12N×0.1m/s=1.2W,C正确;
D.若拉力F增大,B受到的摩擦力与压力大小和接触面的粗糙程度有关,不变仍为2N,D错.
6.(2023·云南昆明·昆明八中校考模拟预测)如图所示,分别用滑轮和滑轮组匀速提升同一重物G时,所用拉力分别为F1、F2、F3、F4,若不计绳重、动滑轮重及摩擦,则下列关系式正确的是( )
A.F1
【解析】若不计绳重、动滑轮重及摩擦,第一图,用F1的力提升重物时,用的是定滑轮,使用定滑轮只能改变力的方向,不省力也不费力,故F1=G;第二图,不计摩擦和动滑轮重,用F2的力提升重物时,用的是动滑轮,根据动滑轮能够省一半的力,故;第三图,用F3的力提升重物时,用的是动滑轮,但是,F3作用在动滑轮的轮轴上,故即F3=2G;第四图,n=3,;故
F4
故选C。
7.(2023春·重庆·九年级重庆巴蜀中学校考期中)如图所示,用不同简单机械将重为G的物体提起,使其均处于平衡状态(不计机械自重和摩擦),拉力F1、F2、F3的大小关系是( )
A.F3>F1>F2B.F2>F1>F3C.F1>F2>F3D.F2>F3>F1
【答案】D
【解析】不计机械自重和摩擦,由图得
,
由杠杆平衡条件得
所以
所以
故ABC不符合题意,D符合题意。
故选D。
8.(2023春·江苏泰州·九年级姜堰区实验初中校考阶段练习)如图所示,用相同的滑轮不同的绕法提起相同的重物,摩擦力和绳重忽略不计。在物体匀速上升过程中,甲、乙两图的拉力及机械效率的关系正确的是( )
A.F1
【答案】B
【解析】由图可知,图甲中绳子承担重物的段数为3,图乙中绳子承担重物的段数为2,用相同的滑轮不同的绕法提起相同的重物,摩擦力和绳重忽略不计,则它们绳子末端的拉力各自为
所以
F1
绳子末端移动距离与物体上升高度关系
s=nh
滑轮相同,提升重物相同,由
可知
η1=η2
故A错误,B正确。
故选B。
9.(2023春·山东泰安·九年级东平县实验中学校考阶段练习)如图所示,用塔式起重机上的滑轮组匀速竖直向上提升水泥构件,水泥构件所受到的重力为6000N,它上升5m所用的时间为10s,起重机上滑轮组的机械效率是80%,不计绳重和滑轮与轴的摩擦。下列说法中( )
①有用功为3×104J
②动滑轮的重力为1500N
③绳端的速度1.5m/s
④拉力F做功的功率为3750W
A.只有①②正确B.只有②④正确C.只有①②③正确D.①②③④都正确
【答案】D
【解析】①有用功为克服水泥构件重力做功,则有用功
故①正确;
②由机械效率公式可得
动滑轮的重力为
故②正确;
③有三段绳子与动滑轮连接,故绳端移动的距离为
s=3h=3×5m=15m
则绳端的速度为
故③正确;
④拉力的大小为
拉力的功率为
故④正确。由上述分析可得,D符合题意,ABC不符合题意。
故选D。
10.(2023春·山东泰安·九年级东平县实验中学校考阶段练习)如图,工人往车上装重物时,用长木板搭个斜面,把重物沿斜面推上去。斜面长2m,斜面最高处高度为1m。工人师傅在5s时间内,将一个重为1000N的物体沿着斜面从底端匀速推到顶端。若忽略斜面摩擦和重物长度,则下列说法正确的是( )
A.用斜面可以省力也可以省功B.物体沿斜面向上的速度为0.2m/s
C.沿斜面向上的推力为100ND.推力做功的功率为200W
【答案】D
【解析】A.根据斜面的工作特点和功的原理可知,利用斜面可以省力,但不能省功,故A错误;
B.物体沿斜面向上的速度
故B错误;
C.克服重物重力做的功
因为忽略斜面摩擦,所以推力做的功
沿斜面向上的推力
故C错误;
D.推力做功的功率
故D正确。
故选D。
11.(2023·广东珠海·珠海市文园中学校考一模)现有甲、乙、两个质量不同的物体(m甲>m乙),在相等的恒力F作用下,分别在水平方向、沿斜面向上通过了相等的距离s,如图所示。F在两种情况下做的功分别为W甲、W乙,两者大小判断正确的是( )
A.W甲>W乙B.W甲<W乙C.W甲=W乙D.无法比较
【答案】C
【解析】先后用同样大小的力F使物体沿力的方向移动相同的距离s;该力在这两个过程中所做的功分别为W甲、W乙,功的大小与力的大小及力的方向上移动的距离有关,图中两种情况功的大小都等于W=Fs;即W甲=W乙。
故选C。
12.(2023·四川雅安·雅安中学校考一模)在劳动实践中,小孙在水平地面与车厢间用木板搭一斜面,并用平行于斜面的推力将重G=600N的货物匀速地从斜面底端推到顶端的车厢,如图所示。已知斜面长L=6m,斜面高h=1.5m,斜面的机械效率η=60%。下列叙述中正确的是( )
A.小孙推动货物所用推力大小为150N
B.若增大推行速度,则货物受到的摩擦力将变大
C.货物受到斜面的摩擦力大小为250N
D.若h不变、减小L,则斜面的机械效率将升高
【答案】D
【解析】A.有用功
W有用=Gh=600N×1.5m=900J
根据可得总功
小孙推动货物所用推力
故A错误;
B.滑动摩擦力的大小与压力大小和接触面的粗糙程度有关,若增大推行速度,货物对斜面的压力大小和接触面的粗糙程度均不变,则货物受到的摩擦力将不变,故B错误;
C.额外功
W额=W总-W有用=1500J-900J=600J
货物受到斜面的摩擦力
故C错误;
D.若h不变、减小L,斜面变陡,物体对斜面的压力减小,斜面对物体的摩擦力减小,额外功减小,有用功不变,根据
W总=W有用+W额
可知,总功减小,根据可知斜面的机械效率将升高,故D正确。
故选D。
二、多选题
13.(2023·北京西城·北京市第十三中学分校校考模拟预测)将边长为10cm、质量为2000g的正方体甲放在水平地面上,细绳的一端系于正方体甲上表面的中央,另一端竖直拉着杠杆的A端,把质量为400g 的物体乙悬挂在杠杆的B端, 此时,杠杆在水平位置平衡,如图所示。已知 lAO︰ lOB= 1︰2,不计杠杆的质量,g取10N/ kg。下列说法中正确的是( )
A.细绳对甲的拉力为4N
B.地面对甲的支持力12 N
C.甲对地面的压强为1200Pa
D.若用8N的力竖直向下拉乙,则甲对地面的压力为0
【答案】BCD
【解析】A.由杠杆平衡的条件可得
F拉lAO=G乙lOB
则细绳对甲的拉力为
故A错误;
B.物体甲的重力为
G甲=m甲g=2kg×10N/kg=20N
则地面对甲的支持力为
F支=G甲-F拉=20N-8N=12N
故B正确;
C.甲保持静止,甲对地面的压力和地面对甲的支持力相等,即
F压=F支=12N
甲的底面积为
S甲=a2=(10cm)2=(0.1m)2=0.01m2
则甲对地面的压强为
故C正确;
D.若用8N的力竖直向下拉乙,则乙端绳子的拉力为
F乙=G乙+F拉乙=4N+8N=12N
根据杠杆平衡的条件
F拉甲lAO=F拉乙lOB
则甲端绳子的拉力为
因为
G甲<F拉甲
所以,甲对地面的压力为0,故D正确。
故选BCD。
14.(2023·北京海淀·北大附中校考模拟预测)如图所示,聪明爱玩的小亮将一个滑轮固定在竖直墙壁上,另一个固定在自己的滑板车上,用绳子将两个滑轮组装成滑轮组。小亮站在滑板车上拉动手中的绳子,他用10N的拉力在3s内,使自己和滑板车一起沿水平地面匀速向墙运动了1.2m。滑轮重、轴摩擦和绳重均忽略不计。下列说法中正确的是( )
A.竖直墙壁受到的拉力为20 NB.滑板车受到地面的阻力为30 N
C.在3s内小亮的拉力做功为36 JD.动滑轮对滑板车拉力的功率为12W
【答案】BC
【解析】A.读图可知,竖直墙壁受到的拉力由三段绳子承担,每一段的拉力等于小亮作用在绳子自由端的拉力,因此,墙壁所受拉力为
F=10N×3=30N
故A错误;
B.读图可知,滑板车受到的阻力同样由三段绳子承担,每一段的拉力也等于小亮作用在绳子自由端的拉力,当滑板车作均速运动时,受到平衡力的作用,由车与地面的摩擦阻力与总的拉力相等,即
F1=10N×3=30N
故B正确;
C.3s内绳子自由端移动的距离
s=3×1.2m=3.6m
则拉力所做的功为
W=Fs=10N×3.6m=36J
故C正确;
D.动滑轮对滑板车的拉力为两段绳子的拉力,即
F2=10N×2=20N
距离为1.2m,则所做的功
W=F2s=20N×1.2m=24J
功率
故D错误。
故选BC。
15.(2023·河南南阳·校考一模)如图所示,使用相同滑轮组合而成的滑轮组分别将重力为G的物体匀速提升相同高度(不计摩擦和绳重),下列说法正确的是( )
A.两个装置的绳子末端移动的距离相同
B.两个装置的绳子末端所用拉力F1
D.减小物体重力可以提高装置机械效率
【答案】BC
【解析】A.因甲中绳子的有效段数n1=3,乙中绳子的有效段数为n2=2,物体上升高度相同设为h,则绳子自由端移动的距离s甲=3h,s乙=2h,故A错误;
B.不计绳重及摩擦,作用在绳端的拉力,因甲中绳子的有效段数n1=3,乙中绳子的有效段数为n2=2,所以F1
D.额外功不变,减小物体的重力,减小了有用功,有用功与总功的比值变小,机械效率变小,故D错误。
故选BC。
16.(2023·重庆九龙坡·重庆实验外国语学校校考一模)如图所示滑轮组设备,竖直方向用20N的拉力将水面下一体积为4×10-3m3、重为90N的物体从容器底向上匀速拉起,1s内物体升高5cm,不计绳重和摩擦,则以下错误的是( )
A.滑轮组对物体的拉力为50NB.拉力所做的有用功是3J
C.该装的机械效率约为66.7%D.拉力的功率等于3W
【答案】BC
【解析】A.物体受到的浮力为
则滑轮组对物体的拉力为
故A正确,不符合题意;
B.由题可知,滑轮组所做的有用功
故B错误,符合题意;
C.由图可知,绳子的承重段数n为3,由于不计绳重和摩擦,则
故C错误,符合题意;
D.绳子自由端移动的速度
由得
故D正确,不符合题意。
故选BC。
三、填空题
17.(2023·北京西城·北京市第十三中学分校校考模拟预测)图中,O点为杠杆OB的支点,力F作用在杠杆B端,力F的作用线沿线段AB方向,且OA⊥AB,DC⊥AB .表示力F的力臂线段是______(选填“OA ” 、“AB”或“CD”).
【答案】OA
【解析】力臂是支点到力的作用线的距离.由图可知,力F的作用线是AB,所以其力臂为OA.
18.(2023春·吉林长春·九年级长春市第五十二中学校考期中)停车场入口常用横杆来控制车辆的进出,如图甲,我们可以把该装置简化成如图乙的杠杆,该杠杆为_______(选填“省力”“费力”)杠杆,若横杆AB粗细相同、质量分布均匀,其重力G=120N,AB=2.8m,AO=0.3m,该杠杆的阻力臂为________m。要使横杆AB保持水平平衡,需在A端施加竖直向下的力F=________N。
【答案】 费力杠杆 1.1 440
【解析】[1]图甲中,杠杆的动力臂小于阻力臂,属于费力杠杆。
[2]横杆AB粗细相同、质量分布均匀,所以其重心C在几何中心上,支点为O,则OA就是动力臂,OC就是阻力臂,如图所示:
则阻力臂
OC=AB-OA=×2.8m-0.3m=1.1m
[3]由杠杆的平衡条件可得
F×OA=G×OC
19.(2023·黑龙江绥化·校考一模)如图所示,OB为一轻质杠杆,O为支点,OA=0.3m,AB=0.2m,将重30N的物体悬挂在B点,当杠杆在水平位置平衡时,在A点至少需加_____N的拉力,这是一个_____(选填“省力”或“费力”)杠杆.
【答案】 50 费力
【解析】由图可知,O点为支点,OA为动力臂,OB为阻力臂,阻力大小等于所挂物体的重力,在A点的拉力为动力;
OB=OA+AB=0.3m+0.2m=0.5m;由杠杆的平衡条件F1L1=F2L2可知:F1×OA=G×OB,F1==50N;
因为OB大于OA,即动力臂小于阻力臂,所以是费力杠杆.
20.(2023·江苏苏州·苏州市立达中学校校考模拟预测)如图所示,轻质杠杆OA的中点处悬挂重为110N的物体,在A端施加一竖直向上的力F,杠杆在水平位置平衡,则力F的大小为___________N。保持F的方向始终与OA垂直,将杠杆从A位置匀速提升到B位置的过程中,力F的力臂将___________(选填“变大”“变小”或“不变”,下同),力F的大小将___________。
【答案】 55 不变 变小
【解析】[1]假设杠杆中间处为C点,杠杆在A位置时,,由杠杆平衡条件可知
则力F的大小为
[2]力F的力臂为支点O到力F的垂线段,因为杠杆从A位置匀速提升到B位置的过程中,保持F的方向始终与OA垂直,那么力F的力臂都是LOA,因此力F的力臂将不变。
[3]杠杆从A位置匀速提升到B位置的过程中,动力臂不变,阻力等于物体的重力,重力不变,阻力不变,从A位置匀速提升到B位置,阻力臂变小,根据杠杆平衡条件可知,,LOA不变,G不变,LOC变小,因此F变小。
21.(2023春·广东广州·九年级广州市第二中学校考阶段练习)如图,拉杆箱可以看作一个支点在O点的杠杆。游客在拉杆把手处A点施加一个沿虚线方向的力F,使拉杆箱处于静止状态。请在图中画出力F以及F的力臂。( )
其他条件不变时,若仅缩短拉杆的长度,力F将___________;若箱内物品下滑,重心位置由B变至B',力F将___________;若把箱内较重物品远离O点摆放,这样使拉杆箱在图示位置静止的动力将___________(均选填“增大”“减小”或“不变”)。
【答案】 增大 减小 增大
【解析】[1]把拉杆箱看成是一个平衡杠杆的话,则在A点的力F要使之逆时针旋转,因为力的方向是沿着虚线向上的,过支点O作F的作用线的垂线段可得F的力臂,如图所示:
[2]其他条件不变时,仅缩短拉杆的长度,动力臂变小,在阻力、阻力臂不变时,根据杠杆平衡条件可知,拉力F增大。
[3]箱内物体下滑,重心位置由B变至B'时,阻力不变,阻力臂变小,动力臂不变,根据杠杆平衡条件可知,拉力F减小。
[4]常把箱内较重物品远离O点摆放,这样阻力臂增大,阻力不变,动力臂不变,根据杠杆平衡条件可以判断,动力将增大。
22.(2023·广东惠州·黄冈中学惠州学校校考一模)如图是小明在做俯卧撑,可将他看成是一个杠杆,A为重心,O为支点,支撑点B,手臂垂直于地面,则动力臂是_________m;假设小明的体重为60kg,则小明受到的重力为_________N,地面对他双手的支撑力是_________N。(g=10N/kg)
【答案】 1.5 600 360
【解析】[1][2][3]如图所示
O为支点,手臂B处施力为动力,动力臂是OB段的距离,重力是阻力,阻力臂是OD段的距离,
所以动力臂是
OB=OD+DB=0.9m+0.6m=1.5m
人所受的重力为
G=mg=60kg×10N/kg=600N
根据杠杆平衡条件得
F×OB=G×OD
即
F×1.5m=600N×0.9m
解得
F=360N
23.(2023·重庆九龙坡·重庆实验外国语学校校考一模)杆秤是从我国古代沿用至今的称量工具。使用时,将待称物体挂在秤钩上,用手提起B或C(相当于支点)处的秤纽,移动秤砣在秤杆上的位置D,使秤杆达到水平平衡时可这出待称物体的质量,秤杆和秤钩的质量忽略不计,AB、BC、BE的长度如图所示,由杠杆平衡条件知,质量为1.2kg的秤砣在最远处E点,手提B处时,秤钩上重物的质量为___________kg;提起B处时最大称量值比C处最大称量值要___________;
【答案】 30 大
【解析】[1]根据杠杆平衡条件可知
由于质量为1.2kg的秤砣在最远处E点,则可得
此时有
可得
则质量为
[2]由于提起B处的秤纽时,动力臂最大,阻力臂最小,根据杠杆平衡条件可知,此时秤的称量最大,故提起B处时最大称量值比C处最大称量值要大。
24.(2023·黑龙江绥化·校考一模)如图所示,重300N的物体在20N的水平拉力F的作用下,以0.2m/s的速度沿水平地面向左匀速直线运动了10s,滑轮组的机械效率为80%,则在此过程中。物体与地面间的滑动摩擦力为______N,拉力F的功率为______W。
【答案】 48 12
【解析】[1]由图知,,则绳子自由端移动的距离
有用功,拉力做的总功,滑轮组机械效率
解上式得,物体与地面间的滑动摩擦力
[2]拉力做功为
拉力做功的功率
25.(2023·江苏苏州·苏州中学校考模拟预测)如图所示,建筑工人用滑轮组把重为300N的货物匀速提升到楼上,用时25s,拉力做功的功率为150W,所用拉力为125N,则工人做的有用功为______J,该滑轮组的机械效率是______,若不计绳重和摩擦,动滑轮重等于____N;若考虑绳重和摩擦,则动滑轮重____(选填“大于”或“小于”)刚才的计算结果.
【答案】 3000 80% 75 小于
【解析】(1)已知拉力做功的功率为150W,用时25s,所以拉力做的功为:
;
由W=Fs可知,绳子自由端移动的距离:
,
由图可知,绳子的股数为n=3,所以,物体提升高度为:
h=,
则工人做的有用功为:
,
(2)该滑轮组的机械效率:
,
(3)若不计绳重和摩擦,动滑轮重:
,
(4)若考虑绳重和摩擦,由于提升动滑轮所做的额外功减小,则动滑轮重小于刚才的计算结果。
26.(2023·广东珠海·珠海市文园中学校考一模)建筑工地的工人用如图所示的滑轮组来提升重物。已知重物G=900N,不计绳重和摩擦,当绳子自由端的拉力F=400N时,可将重物匀速提升2m。在此过程中,有用功为___________J,滑轮组的机械效率为___________;若增大所提物体的重力,此滑轮组的机械效率将___________。(填“变大”、“变小”或“不变”)
【答案】 1800 75% 变大
【解析】[1]拉力做的有用功
W有=Gh=900N×2m=1800J
[2]由图可知n=3,滑轮组的机械效率
[3]由不计绳重和摩擦时
可知,若增大所提物体的重力,此滑轮组的机械效率将变大。
27.(2023·重庆·西南大学附中校考一模)如图所示,用甲、乙两个滑轮组来提升重物,每个滑轮的质量均相等,在绳子自由端分别用F1和F2将重力为300N的物体匀速提升2m,甲、乙滑轮组的机械效率分别为η甲、η乙,不计滑轮与轴间的摩擦、绳和木板的重力,则甲滑轮组对物体做的有用功为__________J,两个滑轮组的机械效率大小关系为η甲__________η乙(选填“>”“<”或“=”)。
【答案】 600 >
【解析】[1]根据题意可知,甲滑轮组对物体做的有用功为
[2]因克服物体重力G做的功为有用功,克服物重和动滑轮重做的功为总功,所以,两滑轮组的机械效率分别为
则可得
28.(2023春·重庆·九年级重庆巴蜀中学校考期中)高速铁路的输电线需要绷直,图为输电线的牵引装置工作原理图。钢绳通过滑轮组悬挂20个相同的坠砣,每个坠砣配重为150N,若5s内坠砣串匀速下降了40cm,则输电线P端向左移动的速度为____________cm/s,输电线P端受到的拉力大小为____________N(不计滑轮和钢绳自重及摩擦)。
【答案】 4 6×103
【解析】[1]图中滑轮组的动滑轮绕2段绳,坠砣挂在钢绳的自由端,则坠砣串下降高度
h=2sP
则输电线P端向左移动的距离
输电线P端向左移动速度
[2]不计滑轮和钢绳自重及摩擦,20个坠砣的总重力
G=150N×20=3000N
输电线P端受到的拉力大小
FP=2G=2×3000N=6×103N
29.(2023春·江苏盐城·九年级景山中学校考阶段练习)如图所示,在斜面上将一个重6N的物体从底端匀速拉到顶端,物体沿斜面向上滑动时所受摩擦力为1N,斜面长4m,高1m。则拉力做的有用功为 _____J,沿斜面向上的拉力为 _____N,斜面的机械效率为 _____。
【答案】 6 2.5 60%
【解析】[1]拉力做的有用功等于克服物体重力做的功
[2]拉力做的额外功
拉力做的总功
由可得,推力的大小
[3]斜面的机械效率
专题22 电和磁-备战中考物理重难点题型专题突破: 这是一份专题22 电和磁-备战中考物理重难点题型专题突破,文件包含专题22电和磁备战中考物理重难点题型专题突破原卷版docx、专题22电和磁备战中考物理重难点题型专题突破解析版docx等2份试卷配套教学资源,其中试卷共90页, 欢迎下载使用。
专题21 家庭电路-备战中考物理重难点题型专题突破: 这是一份专题21 家庭电路-备战中考物理重难点题型专题突破,文件包含专题21家庭电路备战中考物理重难点题型专题突破原卷版docx、专题21家庭电路备战中考物理重难点题型专题突破解析版docx等2份试卷配套教学资源,其中试卷共63页, 欢迎下载使用。
专题18 动态电路分析-备战中考物理重难点题型专题突破: 这是一份专题18 动态电路分析-备战中考物理重难点题型专题突破,文件包含专题18动态电路分析备战中考物理重难点题型专题突破原卷版docx、专题18动态电路分析备战中考物理重难点题型专题突破解析版docx等2份试卷配套教学资源,其中试卷共69页, 欢迎下载使用。
