初中物理人教版九年级全册第十五章 电流和电路第4节 电流的测量精品课后作业题

这是一份初中物理人教版九年级全册第十五章 电流和电路第4节 电流的测量精品课后作业题，文件包含分层练习人教版初中物理九年级全册154电流的测量分层练习原卷版docxdocx、分层练习人教版初中物理九年级全册154电流的测量分层练习解析版docxdocx等2份试卷配套教学资源，其中试卷共12页， 欢迎下载使用。

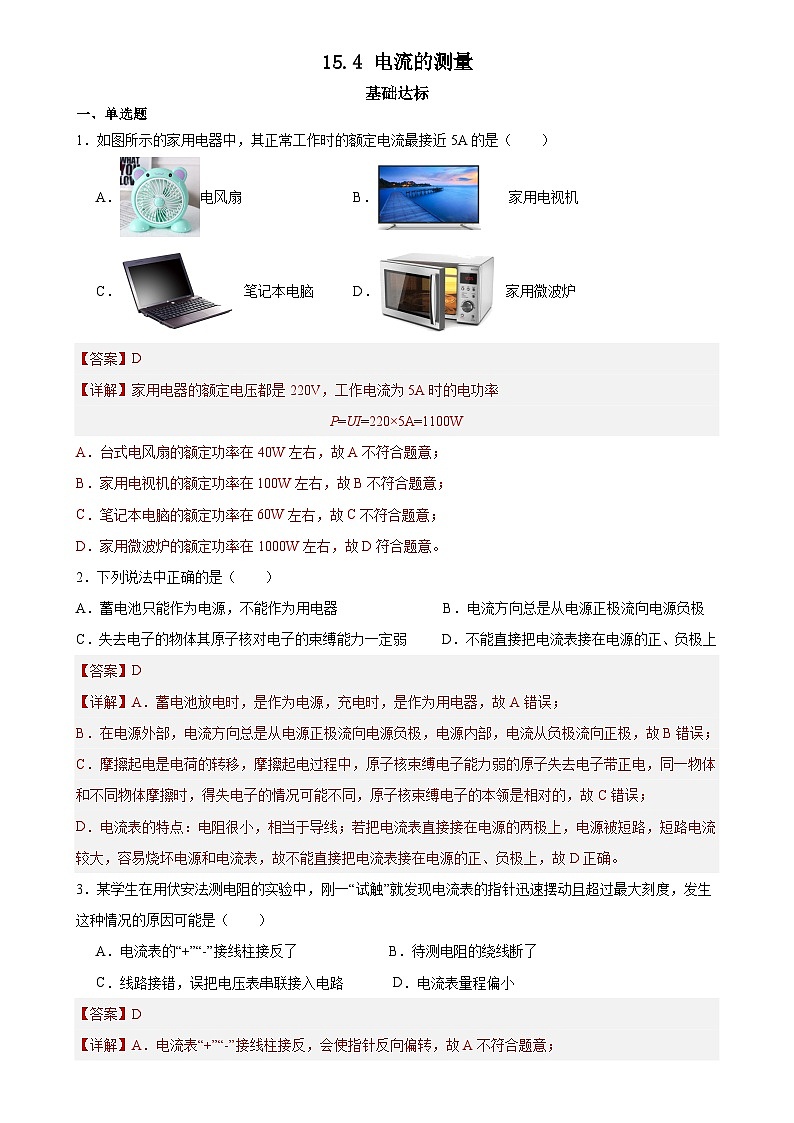

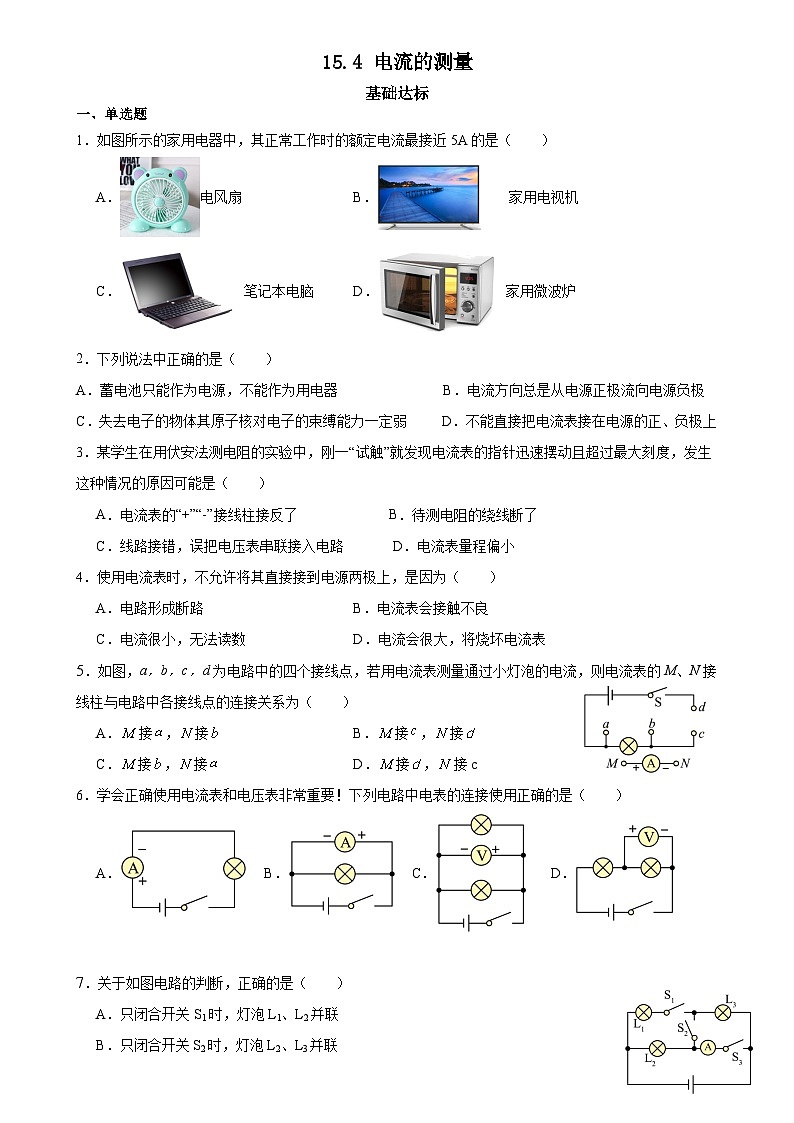

一、单选题
1．如图所示的家用电器中，其正常工作时的额定电流最接近5A的是（ ）
A．电风扇B． 家用电视机
C． 笔记本电脑D． 家用微波炉
2．下列说法中正确的是（ ）
A．蓄电池只能作为电源，不能作为用电器 B．电流方向总是从电源正极流向电源负极
C．失去电子的物体其原子核对电子的束缚能力一定弱 D．不能直接把电流表接在电源的正、负极上
3．某学生在用伏安法测电阻的实验中，刚一“试触”就发现电流表的指针迅速摆动且超过最大刻度，发生这种情况的原因可能是（ ）
A．电流表的“+”“-”接线柱接反了 B．待测电阻的绕线断了
C．线路接错，误把电压表串联接入电路 D．电流表量程偏小

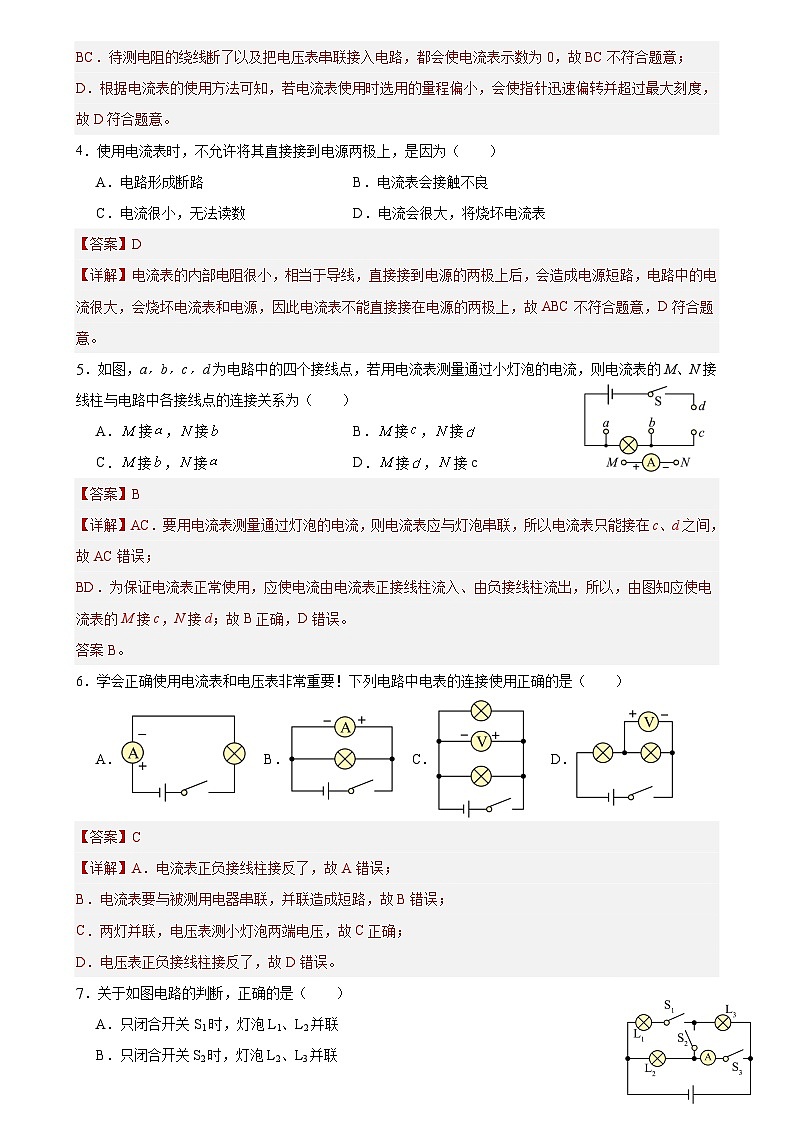

4．使用电流表时，不允许将其直接接到电源两极上，是因为（ ）
A．电路形成断路B．电流表会接触不良
C．电流很小，无法读数D．电流会很大，将烧坏电流表
5．如图，a，b，c，d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为（ ）
A．接，接B．接，接
C．接，接D．接，接c
6．学会正确使用电流表和电压表非常重要！下列电路中电表的连接使用正确的是（ ）
A． B． C． D．

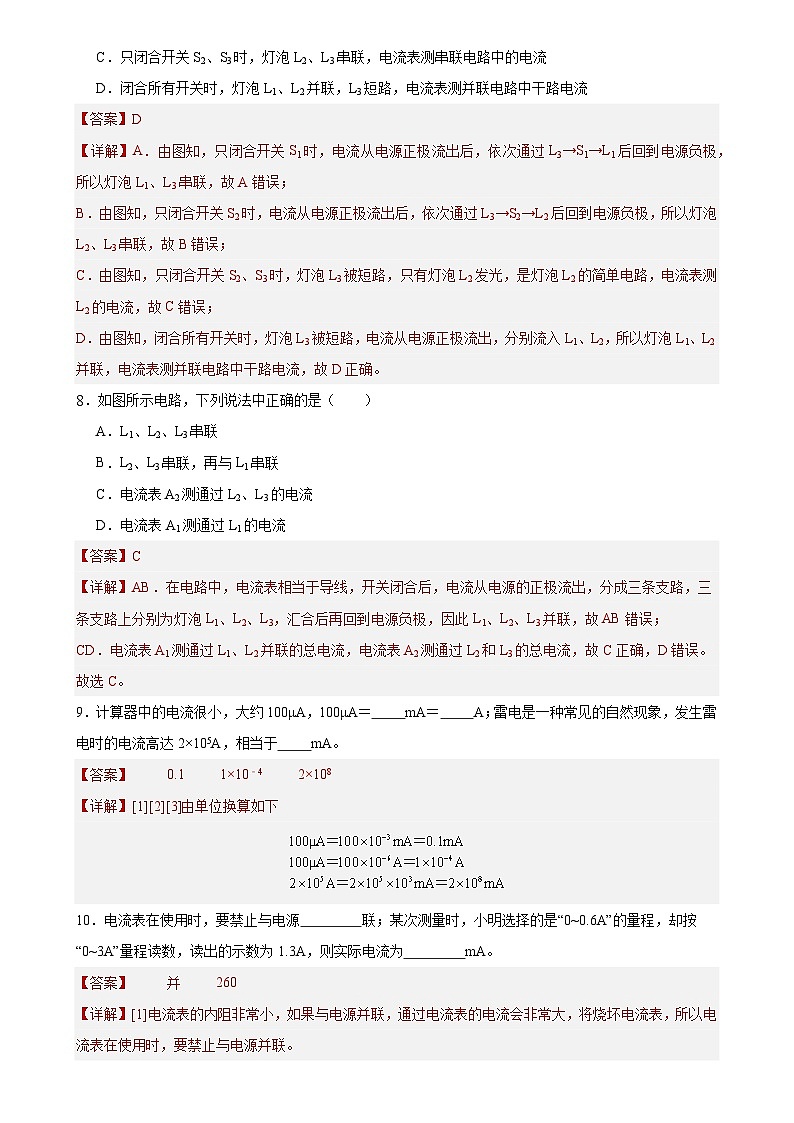

7．关于如图电路的判断，正确的是（ ）
A．只闭合开关S1时，灯泡L1、L2并联
B．只闭合开关S2时，灯泡L2、L3并联
C．只闭合开关S2、S3时，灯泡L2、L3串联，电流表测串联电路中的电流
D．闭合所有开关时，灯泡L1、L2并联，L3短路，电流表测并联电路中干路电流
8．如图所示电路，下列说法中正确的是（ ）
A．L1、L2、L3串联
B．L2、L3串联，再与L1串联
C．电流表A2测通过L2、L3的电流
D．电流表A1测通过L1的电流
9．计算器中的电流很小，大约100μA，100μA＝ mA＝ A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 mA。
10．电流表在使用时，要禁止与电源 联；某次测量时，小明选择的是“0~0.6A”的量程，却按“0~3A”量程读数，读出的示数为1.3A，则实际电流为 mA。
11．教室里的日光灯中通过的电流约150 ，日光灯与控制它的开关是 （串/并）联，各个日光灯之间是 （串/并）联。
12．认识电流表
（1）电流表必须 在电路中。
（2）电流表的读数

A A A
15．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯的电流，开关控制整个电路，导线不能交叉。
13．根据如图所示的电路图连接实物电路。

14．在用电流表测电流的实验中，小刚要用如图所示的电路测量通过小灯泡的电流。
（1）要求测通过灯泡L1的电流，他的连接有什么问题 ？
（2）现在要测通过灯泡L2的电流，你能改动最少的导线而达到目的吗 ？（在图中用虚线标出来，在去掉的导线上画“×”）
（3）如果他在测量的过程中发现电流表的指针向左偏了，你能判断这是什么原因吗 ？
（4）若两灯泡的总电流如图所示，其示数为 A。

15．如图l所示是小方同学用电流表测量电流的实物图，请按要求回答：
（1）图1中电流表测量的是通过灯泡 的电流；
（2）小方同学连接好电路后，用开关试触，发现电流表指针如图2所示，原因是： ；
（3）小方同学纠正错误后再进行实验，电流表的示数如图3所示，则电流表测出的电流是 A。
能力提升
1．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A． B． C． D．
2．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。

甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： 。
3．电流表分别测通过谁的电流呢？
