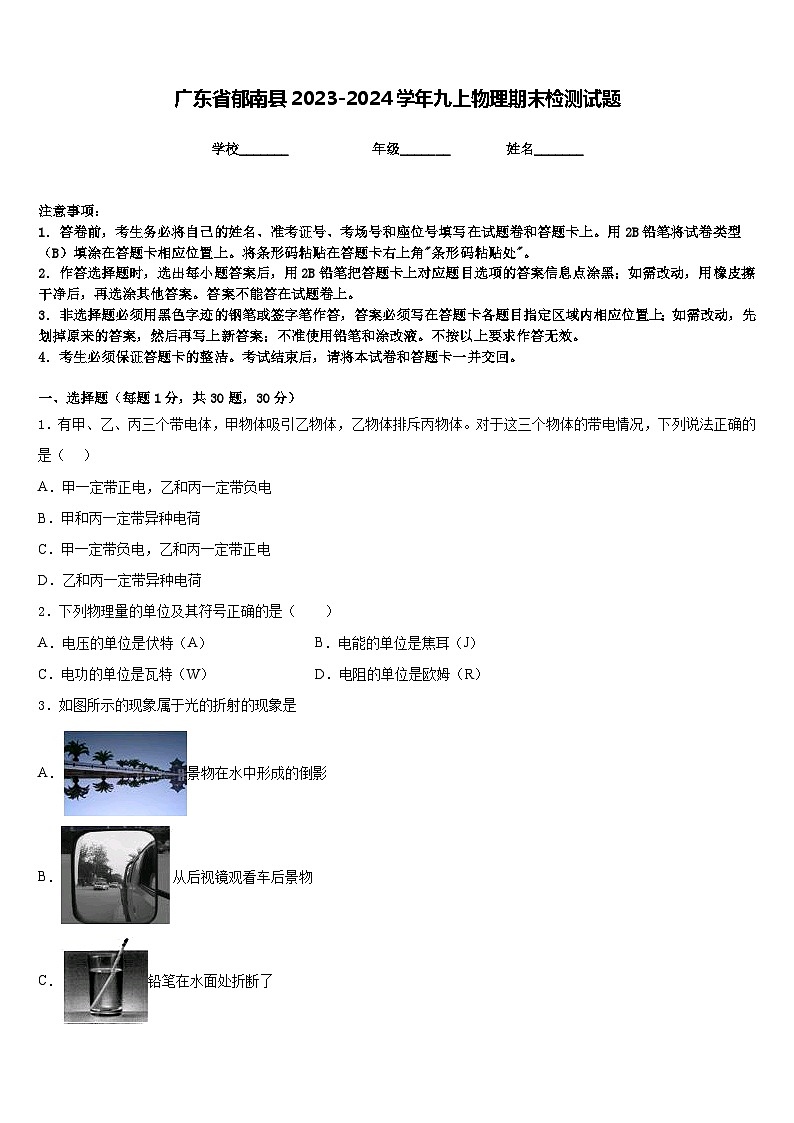

广东省郁南县2023-2024学年九上物理期末检测试题含答案

这是一份广东省郁南县2023-2024学年九上物理期末检测试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，甲醛对人体的危害非常严重等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．有甲、乙、丙三个带电体，甲物体吸引乙物体，乙物体排斥丙物体。对于这三个物体的带电情况，下列说法正确的是（ ）
A．甲一定带正电，乙和丙一定带负电
B．甲和丙一定带异种电荷
C．甲一定带负电，乙和丙一定带正电
D．乙和丙一定带异种电荷
2．下列物理量的单位及其符号正确的是（ ）
A．电压的单位是伏特（A）B．电能的单位是焦耳（J）
C．电功的单位是瓦特（W）D．电阻的单位是欧姆（R）
3．如图所示的现象属于光的折射的现象是
A．景物在水中形成的倒影
B．从后视镜观看车后景物
C．铅笔在水面处折断了
D．阳光在树下形成光斑
4．关于欧姆定律不正确的说法是
A．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
B．在电阻一定时，通过导体的电流跟导体两端的电压成正比
C．导体的电阻等于导体两端的电压跟通过导体的电流之比
D．在导体两端的电压一定时，导体的电阻与导体中的电流成反比
5．为提高学生环保意识，中小学都在开展垃圾分类进校园活动，如图是一节7号干电池，下列说法正确的是
A．干电池使用时将电能转化为化学能B．用过的废电池不属于有害垃圾
C．一节新的干电池电压为1.5伏D．电池全部是用导体材料制成的
6．如图所示的是科技小组同学设计的四种“环境温度检测”电路，其中R为热敏电阻(用表示)，R的阻值是随环境温度的增大而增大，R0为定值电阻，电源电压恒定不变。若当环境温度升高时电表示数增大，则符合要求的电路是（ ）
A．B．
C．D．
7．寒冷的冬天常见人们呼出“白气”，这“白气”是
A．空气B．水蒸气C．小水珠D．小冰晶

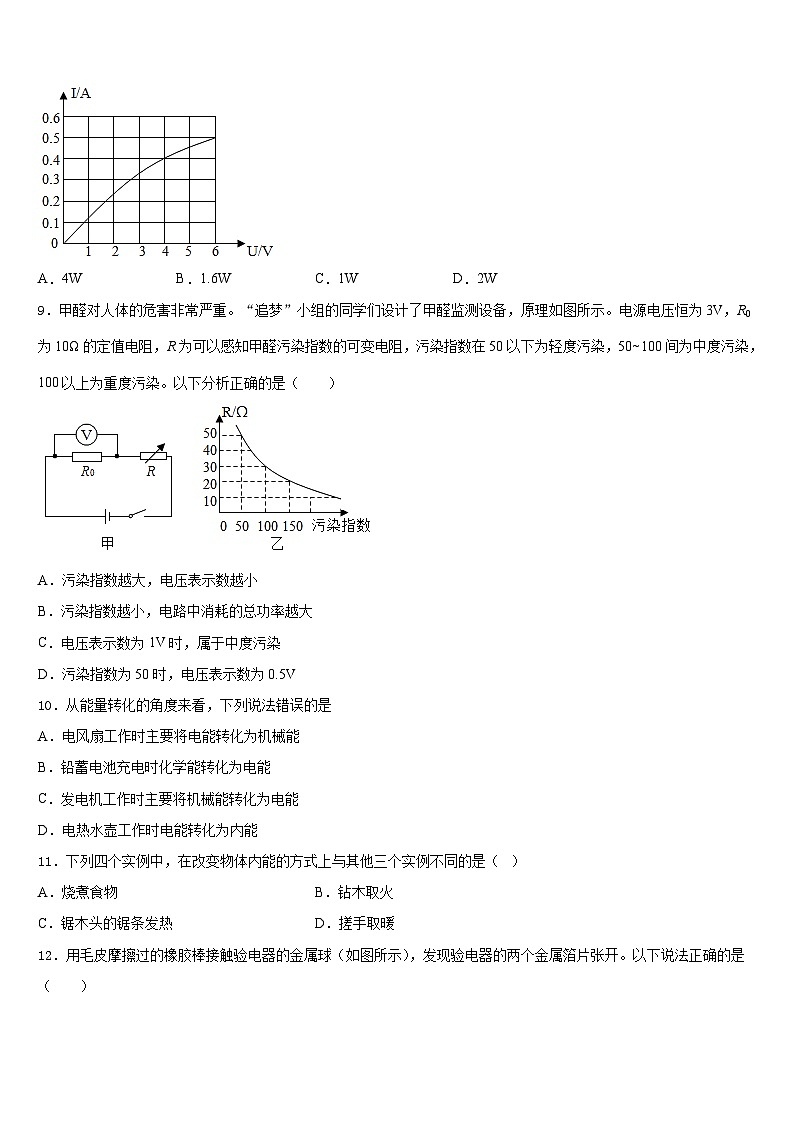

8．标有“8V、4W”的小灯泡，通过它的电流与电压的关系如图所示。若把它接在电压为4V的电路中，则该灯泡消耗的实际功率约为（ ）
A．4WB．1.6WC．1WD．2W
9．甲醛对人体的危害非常严重。“追梦”小组的同学们设计了甲醛监测设备，原理如图所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染。以下分析正确的是（ ）
A．污染指数越大，电压表示数越小
B．污染指数越小，电路中消耗的总功率越大
C．电压表示数为1V时，属于中度污染
D．污染指数为50时，电压表示数为0.5V
10．从能量转化的角度来看，下列说法错误的是
A．电风扇工作时主要将电能转化为机械能
B．铅蓄电池充电时化学能转化为电能
C．发电机工作时主要将机械能转化为电能
D．电热水壶工作时电能转化为内能
11．下列四个实例中，在改变物体内能的方式上与其他三个实例不同的是（ ）
A．烧煮食物B．钻木取火
C．锯木头的锯条发热D．搓手取暖
12．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。以下说法正确的是（ ）
A．毛皮和橡胶棒摩擦的过程中创造了电子
B．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C．验电器的金属箔片张开是因为带了异种电荷
D．橡胶棒接触验电器瞬时电流方向从橡胶棒到验电器
二、填空题（每题5分，共4题，20分）
13．教室里的各盏照明灯是_____连接的，当老师多开一盏照明灯时，干路上的电流大小将________（选填“变大”、“不变”或“变小”）,干路两端的总电阻大小将 _____（选填“变大”、“不变”或“变小”）。
14．小明家中有一台冷暖空调和一只电风扇，它们的铭牌分别如图甲、乙所示。在暑假期间，若小明家平均每天使用空调正常制冷5h，所消耗的电能可使他家的电风扇正常工作_____h。
15．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在____方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为_____．
16． “辽宁舰”服役，圆了中国航母梦。如图为航母上简化的蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度。牵引索与蒸汽活塞连接的两个滑轮为_____滑轮，气缸内蒸汽体积膨胀，对外做功，内能____________，同时推动活塞，使舰载机获得巨大的牵引力。
三、实验题（共12分）
17．（4分）如图甲所示，是小利在“测量小灯泡的电功率”实验时准备的器材，小灯泡的额定电压为3.8V，电源电压恒为6V。
（1）请用笔画代替导线，将甲图电路连接完整（要求：滑片向右移动时，电阻变大）。
（________）
（2）连接电路时，开关应该_______，滑动变阻器滑片应移到______（填“最左端”“最右端”或“中间位置”）。
（3）若要测量小灯泡的额定功率，应该______________，若此时电流表的示数如图乙所示，则此小灯泡的额定电功率为______W。
（4）移动滑片，记下多组对应的电压值与电流值，并绘制成如图丙所示的图像。老师指出该图像的设计有明显的不足之处，是：___________。
（5）若电压表“0-15V”的量程接线柱损坏，可以采取的补救措施有：___________。
18．（4分）在探究“串联电路的电压规律”时，小李同学设计了如图所示的电路。
(1)开关闭合前，滑片P应________连线的下接线柱(远离／靠近)；开关闭合后，电压表测灯________(选填“L1”、“L2”)两端的电压；为了测量BC两点间的电压，小李将接A点的线端改接到C点，闭合开关后，发现________(选择字母)。
A．电压表无示数
B．示数超过电压表量程
C．电压表指针反偏
(2)为了测量两灯的总电压，只需改动一根导线就可测得总电压，请在图中用“ × ”号指出需改动的导线，并在原图中画出正确的电路连线。
（______________）
19．（4分）在探究“滑轮组机械效率”时，小强利用两组滑轮组进行了4次测量，用一个动滑轮和一个定滑轮测得第1、2组数据，用两个动滑轮和两个定滑轮测得第3、4组数据（如表所示）：
（1）根据“测量滑轮组机械效率实验”的过程，画出图甲中滑轮组的绕绳方法．
（_________）
（2）在实验中，测量绳端拉力F时，应尽量________匀速向上拉动弹簧测力计；第4次实验时弹簧测力计的示数如图乙所示，则其动力为________N；第3次实验时滑轮组的机械效率约为________%．
（3）由第3、4组数据可知，同一滑轮组的机械效率与________有关．
（4）在第3次实验中，若钩码升高10cm，克服摩擦所做额外功为_____________．
四、作图题（共16分）
20．（8分）家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图中用笔画线连接好符合要求的电路图．
（____）
21．（8分）在图中标出开关S闭合后电源的正极和置于螺线管正上方小磁针的北极．
（______）
五、计算题（共22分）
22．（10分）如图甲所示，电源电压保持不变，小灯泡的额定电压为，闭合开关S后，当滑片P从的一端滑到另一端的过程中，小灯泡的关系图象如图乙所示。
(1)灯泡的额定功率；
(2)电路中最小总功率；
(3)求滑动变阻器的最大阻值。
23．（12分）在“探究水沸腾时温度变化特点”的实验中，用酒精灯给烧杯中的水加热，烧杯中盛有20℃、质量为100g的水，在标准大气压下加热至沸腾，假如完全燃烧酒精3g，（已知水的比热容是4.2×103J/(kg·℃)，酒精的热值为3.0×107J/kg）求：
（1）水吸收的热量；
（2）3g酒精完全燃烧放出的热量；
（3）此过程中酒精烧水的热效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、C
4、D
5、C
6、D
7、C
8、B
9、D
10、B
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、并联 变大 变小
14、122
15、2 零线断路
16、定 减小
三、实验题（共12分）
17、 断开 最右端 调节滑动变阻器的滑片，至电压表示数为3.8V 1.216 没有标出电压值与电流值（或没有标识） 换用一个“0-15V”量程接线柱完好的电压表（或将该电压表改接在滑动变阻器的两端，通过计算，间接测出灯泡两端的电压）
18、远离 L1 C
19、 竖直 1.6 57.1 动滑轮的重 0.2J
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) ；(2) ；(3)
23、 (1)3.36×104J；(2)9×104J；(3)37.3%。
电源电压
220V
频率
50Hz
额定制冷功率
1220W
额定制热功率
1320W
甲
格力电风扇KYTA-30A
额定电压：220V 功率：50W
工作频率：50Hz 净重4.1kg
输出风量：＞50m3／min 毛重：5kg
乙
实验序号
物重G物/N
动滑轮重G动/N
动力F/N
滑轮组的机械效率η%
1
1
0.5
0.7
47.6
2
2
0.5
1.1
60.6
3
4
1
1.4
4
4
2
50.0
