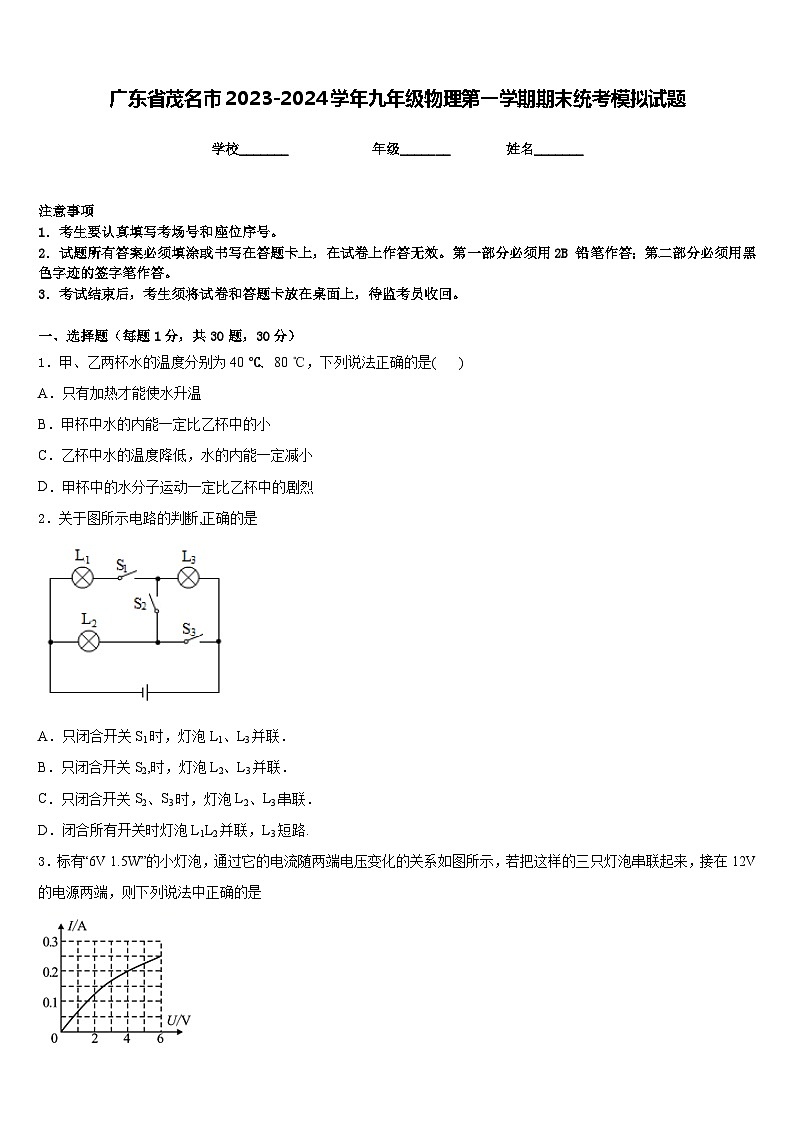

广东省茂名市2023-2024学年九年级物理第一学期期末统考模拟试题含答案

这是一份广东省茂名市2023-2024学年九年级物理第一学期期末统考模拟试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．甲、乙两杯水的温度分别为40 ℃、80 ℃，下列说法正确的是( )
A．只有加热才能使水升温
B．甲杯中水的内能一定比乙杯中的小
C．乙杯中水的温度降低，水的内能一定减小
D．甲杯中的水分子运动一定比乙杯中的剧烈
2．关于图所示电路的判断,正确的是
A．只闭合开关S1时，灯泡L1、L3并联．
B．只闭合开关S2,时，灯泡L2、L3并联．
C．只闭合开关S2、S3时，灯泡L2、L3串联．
D．闭合所有开关时灯泡L1L2并联，L3短路.
3．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，则下列说法中正确的是
A．串联后，三只小灯泡都可以正常发光
B．串联后，每只小灯泡的电阻为24Ω
C．串联后，每只小灯泡的实际功率为0.8W
D．串联后，每只小灯泡的实际功率为0.96W
4．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管!水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（ ）
A．水果的作用是给电路提供电压
B．此时电路中有电荷在发生定向移动
C．水果中储存的是电能
D．把水果串联起来可以提高电压
5．下列用电器正常工作时，电流接近的是（ ）
A．家用空调B．家用电冰箱C．手电筒D．半导体收音机
6．如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是
A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
7．现有甲、乙两个小灯泡，甲灯标有“6V 3.6W”、乙灯标有“6V 6W”字样，忽略温度对灯丝电阻的影响，将甲乙两灯连接在如图所示电路中，两灯均不会烧坏，①、②、③可能是电流表或电压表，下列说法中正确的是( )
A．如果①③是电压表，②是电流表，则甲灯比乙灯亮
B．如果①②是电压表，③是电流表，则乙灯比甲灯亮
C．如果①②是电流表，③是电压表，则甲灯比乙灯亮
D．如果①③是电流表，②是电压表，则甲灯比乙灯亮
8．如图所示，小源同学将自制气压计从山脚带到山顶的过程中，气压计的水柱和外界气压的变化分别是（ ）
A．下降，升高B．上升，降低C．下降，降低D．上升，升高
9．三个分别用铜、铁、铝制成的实心正立方体，它们的质量相等，把它们放在水平桌面上，则对桌面压强最大的是（已知ρ铜＞ρ铁＞ρ铝）
A．铝立方体B．铁立方体C．铜立方体D．三个一样大
10．关于导体的电阻，下列说法正确的是
A．导体两端的电压增大，其电阻一定增大
B．导体中的电流增大，其电阻一定减小
C．若导体不接入电路，其电阻为0
D．导体的电阻与其两端电压及通过的电流无关
11．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．家中保险丝烧断了，一定是发生了短路
B．只有高压线路才会发生触电
C．有人触电时，用干燥的竹竿或木棍将电线拨开
D．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
12．如图所示，将滑动变阻器连入电路，当滑片P向A端滑动时，电路中的电阻变大，则应连接的接线柱是
A．C和A
B．D和A
C．A和B
D．C和B
二、填空题（每题5分，共4题，20分）
13．2019年10月18日，第七届世界军人运动会在武汉举行，这是我国第一次承办综合性国际军事赛事，也是继北京奥运会后举办的规模最大的国际体育盛会，其中，跳伞项目为5个国际军体特色比赛项目之一，一体重为600N的运动员从悬停在空中的直升机上由静止开始竖直跳下，其速度与时间的关系如图所示，经15s下落125m后，开始做匀速直线运动直至落地，整个过程用时30s，在整个过程中，该运动员重力做功为_______J；匀速下降时，运动员的动能_______，机械能_______ （后两空选填“增大”、“减小”或“不变”）。
14． (1)两个电阻 A 和 B，它们的电流与其两端电压的关系如图所示。则由图可知： RA＝___ Ω；若把它们并联在 3V 的电路中，干路电流是__________ A．
(2)如图所示电能表，表盘上标有“600revs/(kW•h)”的字样，将此电能表接入家庭电路中，关 闭其它用电器，让空调机单独工作 6min，电能表的转盘转过 60 转，则该空调机在上述时间内功率 是________W。
15．华为手机的超级快充充电器最大充电电流可达5A。现有华为某一型号的电池，容量为4200mAh(其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”)，假设充电器始终以最大充中电流充电，且把电池充满，只需要50.4min，请问，手机充电时，是电能转化为____________。如果将此电池电量全部用完，然后停下家里其它用电器，只给手机充电，充满后发现标有“3000revs/(kW·h)”字样的电能表转了63转，则充电消耗的电能为___________kW·h。
16．如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数为_____A，此时电路消耗的总功率为_____W．
三、实验题（共12分）
17．（4分）小明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω 2A”。
（1）在图甲中，用笔画线代替导线将电路连接完整。
（________）
（2）连接电路时，开关必须断开，滑动变阻器的滑片应移到最______（选填：“左”或“右”）端。
（3）当电压表的示数达到2V时，电流表的示数如图乙所示，其读数I1＝______A，此时，灯泡的功率P1＝______W，为使灯泡正常发光，应将滑片向______（选填：“左”或“右”）移动。
（4）小灯泡的电流与电压关系曲线如图丙所示。若小灯泡的额定电压U0与实际电压U1的关系为U0＝2U1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是______（选填：“P0＝3P1”、“P0＝4P1”或“P0＝5P1”）。
（5）测量结束后，应先______，拆除______两端导线后，再拆除其他导线并整理好器材。
18．（4分）在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）按照图甲正确连好电路，闭合开关，小灯泡不亮，两表指针均有偏转，造成该现象的原因不可能的是（______）（选填字母）。
A．小灯泡断路 B．小灯泡两端电压太小
C．滑动变阻器阻值太大 D．电源电压太小
（2）移动滑片，当电压表的示数为_________V时，小灯泡正常工作，读出此时电流表的示数为0.3A，则小灯泡的额定功率为_______W。
（3）根据实验测得的数据画出小灯泡I-U关系图像如图乙（坐标轴上的数值已被擦除），分析图像可知，当小灯泡两端电压减小时，小灯泡的电阻________（选填“增大”、“减小”或“不变” ）
（4）当小灯泡两端电压为2V时，其实际功率___________0.48W （选填“大于”、“小于”或“等于”）。
（拓展）若实验中电压表坏了，为了测出小灯泡的额定功率，已知小灯泡的额定电流I额和电源电压U，小组同学们设计了如图丙所示的电路和如下实验方案：
①只闭合S1，移动滑片P，使电流表示数为I额；
②保持滑片P位置不变，再闭合S2，记下电流表示数为I；
③则滑动变阻器连入电路的阻值为________；
小灯泡的额定功率P额=_____________（以上两空均用字母表示）。
19．（4分）在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1A”，电源电压4.5V并保持不变．
（1）用笔画线代替导线，将图甲中电路连接完整（请用签字笔在答题卡上连线）．
（________）
（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是_____．
（3）正确连线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是电阻R出现_____现象．
（4）排除故障后，先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数为0.2A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向_____端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A．
（5）分析三次的实验数据，可得出电流与电阻的关系是_____．
（6）王强同学继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是滑动变阻器阻值太小；要使电压表示数保持3V，要求变阻器的最大阻值最少为_____Ω．
四、作图题（共16分）
20．（8分）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”．它能在有人走动发出声音时闭合，无人走动时自动断开．请将图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
（________）
21．（8分）自动控制楼道灯，只有在夜晚，有人走动发出声音时，电路接通，灯才亮。这是因为在控制开关中装有“声敏”和“光敏”装置，若分别用“”和“”这样的符号代表它们。请在（图）中用笔画线代替导线，将电路正确连接。要求：三孔插座单独接入。
（______）
五、计算题（共22分）
22．（10分）如图（a）所示电路，电源电压保持不变。小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。求：
（1）小灯泡的额定功率；
（2）电源电压及定值电阻R2的阻值；
（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I-U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。
23．（12分）为减少有害气体排放，LNG（液化天然气）新能源公交车已经投入运营，天然气汽车和汽油车相比较，尾气中的有害气体排放明显减少，无粉尘排放，因此天然气被称为绿色能源。
根据下表提供的信息，通过计算说明：
(1)天然气发动机燃烧1 m3天然气所做的有用功是多少？
(2)做同样多的有用功，汽油发动机需要燃烧多少千克汽油？
(3)若某天然气公交汽车每天消耗100 m3的天然气，与用汽油相比，它每天节约的运行成本是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、C
4、C
5、A
6、D
7、A
8、B
9、C
10、D
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、1.2×105 不变 减小
14、5 0.8 1000
15、化学能 0.021
16、0.7 1.4
三、实验题（共12分）
17、 右 0.36 0.72 左 P0＝3P1 断开开关 干电池或电源
18、A 2.5 0.75 减小 大于
19、 调零 断路 左 电压一定时，通过导体的电流与导体电阻成反比 15
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）2W（2）10Ω（3）2Ω～7.5Ω
23、 (1)9.2×106J；
(2)0.8 kg；
(3)270
热机效率
热值
价格
天然气发动机
η2＝40%
q2＝2.3×107 J/m3
4.5元/m3
汽油发动机
η1＝25%
q1＝4.6×107 J/kg
9.0元/kg
