广东茂名市直属学校2023-2024学年物理九年级第一学期期末达标测试试题含答案

这是一份广东茂名市直属学校2023-2024学年物理九年级第一学期期末达标测试试题含答案，共9页。试卷主要包含了答题时请按要求用笔，下列实例中，力对物体做功的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（ ）
A．小灯泡正常发光时的电阻为2.50
B．向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗
C．向右移动滑片时,电压表V2与电流表A的示数之比不变
D．让小灯泡正常发光1min,滑动变阻器产生的电热为12J
2．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是( )
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
3．下列说法中正确的是（ ）
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
4．把标有“220V 100W”的灯甲和“220V 40W”的灯乙串联后接在家庭电路中（不考虑灯丝电阻的变化），下列说法正确的是
A．因为通过它们的电流相等，所以一样亮
B．因为灯乙电阻较大，实际功率较大，所以灯乙较亮
C．因为灯甲的电阻较小，实际功率较大，所以灯甲较亮
D．因为灯甲额定功率较大，所以灯甲较亮
5．家里的电视机工作时，通过电视机的电流约为
A．5mAB．0.5 AC．5 AD．50 A
6．学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示．闭合开关用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）
A．电流表A的示数变小
B．电压表V1的示数变大
C．电压表V1的示数变小
D．电压表V2的示数不变
7．甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则( )
A．甲灯两端的电压比乙灯的大
B．甲灯的电阻比乙灯的大
C．通过甲灯的电流比乙灯的大
D．甲灯消耗的电能比乙灯多
8．关于四冲程汽油机，下列说法正确的是（ ）
A．汽油属于可再生能源
B．做功冲程靠飞轮的惯性来完成
C．压缩冲程将内能转化为机械能
D．冷却液要用比热容较大的物质

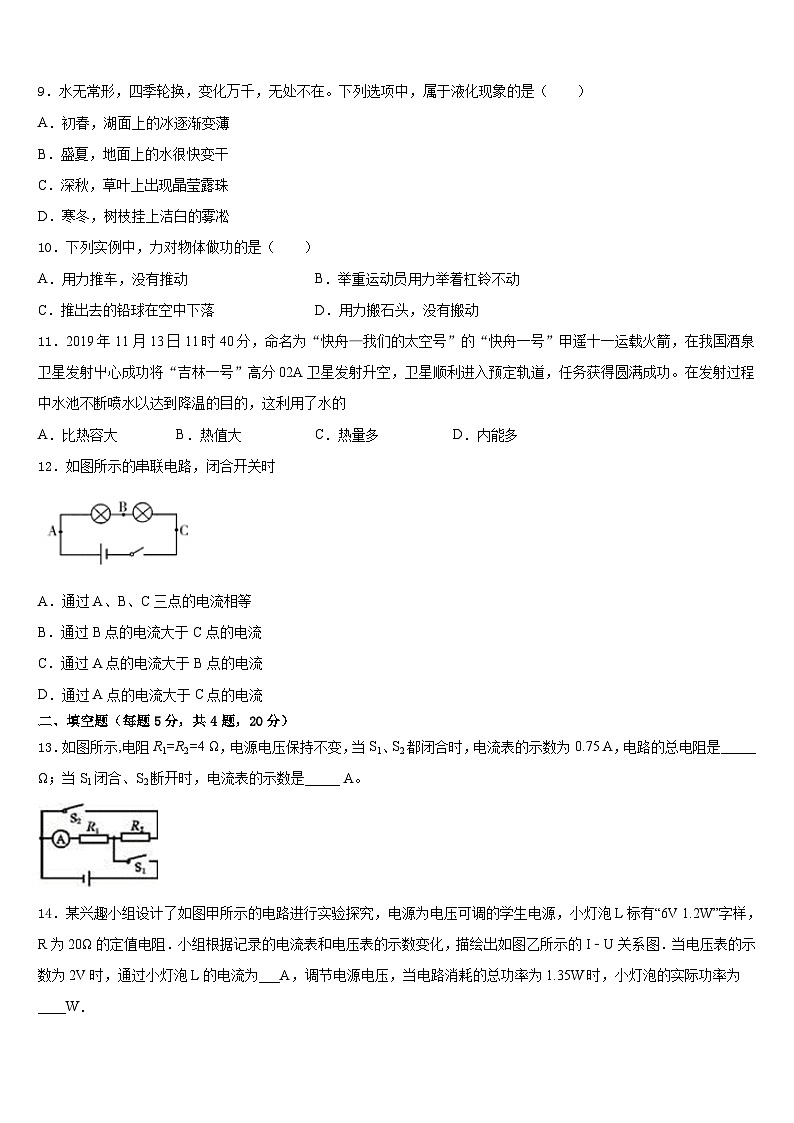

9．水无常形，四季轮换，变化万千，无处不在。下列选项中，属于液化现象的是（ ）
A．初春，湖面上的冰逐渐变薄
B．盛夏，地面上的水很快变干
C．深秋，草叶上出现晶莹露珠
D．寒冬，树枝挂上洁白的雾凇
10．下列实例中，力对物体做功的是（ ）
A．用力推车，没有推动B．举重运动员用力举着杠铃不动
C．推出去的铅球在空中下落D．用力搬石头，没有搬动
11．2019年11月13日11时40分，命名为“快舟—我们的太空号”的“快舟一号”甲遥十一运载火箭，在我国酒泉卫星发射屮心成功将“吉林一号”高分02A卫星发射升空，卫星顺利进入预定轨道，任务获得圆满成功。在发射过程中水池不断喷水以达到降温的目的，这利用了水的
A．比热容大B．热值大C．热量多D．内能多
12．如图所示的串联电路，闭合开关时
A．通过A、B、C三点的电流相等
B．通过B点的电流大于C点的电流
C．通过A点的电流大于B点的电流
D．通过A点的电流大于C点的电流
二、填空题（每题5分，共4题，20分）
13．如图所示,电阻R1=R2=4 Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75 A，电路的总电阻是_____ Ω；当S1闭合、S2断开时，电流表的示数是_____ A。
14．某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6V 1.2W”字样，R为20Ω的定值电阻．小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I﹣U关系图．当电压表的示数为2V时，通过小灯泡L的电流为___A，调节电源电压，当电路消耗的总功率为1.35W时，小灯泡的实际功率为____W．
15．如图所示电路，开关闭合后，滑动变阻器的滑片P在a端时电压表示数与P在b端时电压表示数之比为5：3，则电阻R与滑动变阻器最大阻值之比为_____；P在a端时电流表示数与P在b端时电流表示数之比分别为_____。
16．如图所示为一旋钮调节挡位的电风扇电路图结构示意图，由图可知这台电风扇运转时可调________个不同大小的风速.把旋钮开关调到“OFF”的意思是_________ (选填“短路”、“断路”或“通路”)；结合电学知识判断：问从1旋到3表明了风扇的转速会_________，判断的依据是：_______________________.
三、实验题（共12分）
17．（4分）为验证“在电阻相同、通电时间相同的情况下，通过电阻的电流越大，这个电阻产生的热量越多”，某学将烧瓶内装上一定质量的煤油，将阻值不变的电阻丝R浸没在煤油中，并插好温度计，再将此装置连入实验电路中，如图所示。
（1）该实验设计可以通过煤油的__________(选填“温度”或“温度变化”)表示电流通过电阻丝产生热量的多少。
（2）该实验需要的测量工具有温度计、电流表和_______________。
（3）请在方框内画出实验数据记录表格。
（________）
（4）实验中，该同学发现在开关闭合后的较长时间内，电流表一直有明显的示数，但温度计示数始终无变化。用电压表检查电路时发现电阻丝R两端电压为零，从而可以判断电路故障是:__________。
18．（4分）小华同学想用“伏安法”来测量定值电阻Rx的阻值，于是他在学校实验室借了一些器材，连接了如图甲所示的电路，电路中电源电压恒定不变．
（1）闭合开关，向__________端（填“A”或“B”）移动变阻器的滑片能使电流表的示数变大．操作中，小华发现两只电表中只有一只电表的指针有明显偏转，初步检查确认，电路接线完好，两只电表均无故障，则发生故障的元件应是下列元件中的__________（填选项前字母代码）．
A．电源 B．电阻Rx C．滑动变阻器
（2）排出故障后，闭合开关，当电压表示数为2.6V时，电流表示数如图乙所示，则Rx的阻值为__________Ω（结果保留两位有效数字）．
（3）按照上面的操作步骤，小华又测量了一个额定电压为3V的小灯泡的电阻，并描绘了其电流随电压变化的图像如图丙所示．小华发现小灯泡的I–U图像不是直线，与他以前描绘定值电阻的I–U图像不一样，原因可能是小灯泡的电阻与__________有关；由图像可知，小灯泡的额定功率为__________W．
19．（4分） “伏安法测电阻”的实验中，小光同学连接了如图所示的电路。
（1）在未检查电路连线是否正确的情况下，闭合开关，调节滑动变阻器，将会出现什么情况？____________。
（2）请检查电路，将连接错误的导线打上“×”，并按正确的方法连接。
（_____）
（3）纠正错误后，闭合开关，测得几组数据如下表。
其中，第二次实验时电流表示数如图所示，电流表的示数为___A。待测电阻阻值为_____Ω。
（4）接下来将定值电阻换成标有“2.5V”字样的小灯泡接入电路，闭合开关后，调节滑动变阻器的滑片，分别测出几组数据，记录在表格中。
小灯炮正常工作时的电阻为_______Ω。
（5）小光从数据中发现，灯泡的电阻是_______（选填“变化”或“不变”）的，你认为影响其变化的主要因素是：____________。
四、作图题（共16分）
20．（8分）如图所示电路中,甲、乙是两只电表(电流表或电压表),闭合开关后,两灯均能发光,请在图中画出甲、乙分别是什么表．
（______）
21．（8分）请在图中画出定值电阻的阻值随电流变化的图像。
（____）
五、计算题（共22分）
22．（10分）某同学现有两块质量均为10g铁片和某合金片，测得两者的初始温度均为20℃。
(1)他先用力快速地将铁片反复弯折若干次，测得其温度为40℃。然后又以同样的方式将合金片弯折相同的次数，测得其温度为45℃，则该合金片的比热容为多大？（不计热量损失，c铁=0.5×103J/(kg·℃））
(2)冷却到20℃后，接着他又将两金属片串联，接在电压为6V的电源两端，通电50s后，测得铁片和合金片的温度分别为40℃和70℃，不计热量损失，则两金属片的电阻分别为多大？
23．（12分）有一根两端电压为220kV的高压输电线，是用普通的铝绞线制成的，允许通过的最大电流为300A，但弱小的鸟儿踩在裸露的高压线上却安然无恙．如图，如果小鸟两爪间的距离是5cm，这段5cm长的铝导线的电阻是15×10﹣5Ω．求：
（1）如果通过鸟儿两爪间输电导线的电流为300A，则这段5cm长的铝导线两端的电压为多少V？
（2）如果小鸟的电阻为1000Ω，此时通过小鸟身体的电流为多少A？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、D
4、B
5、B
6、C
7、C
8、D
9、C
10、C
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、2 0.75
14、0.3 0.9
15、3:25:3
16、四 断路 变慢 详见解析
三、实验题（共12分）
17、温度变化 秒表
R短路
18、A B 10 温度 1.5
19、电流表示数不变 0.14 15 10 变化 灯丝电阻随温度的变化而变化
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) (2)18Ω 0.9Ω
23、（1）4.5×10﹣2V；（2）4.5×10﹣5A
实验次数
1
2
3
电压/V
1.5
2.1
2.8
电流/A
0.1
0.18
电阻/Ω
实验次数
1
2
3
电压/V
2.0
2.5
2.8
电流/A
0.22
0.25
0.26
电阻/Ω
次数
电流I/A
通电时间t/min
初始温度t/℃
后来温度t/℃
1
2
3
