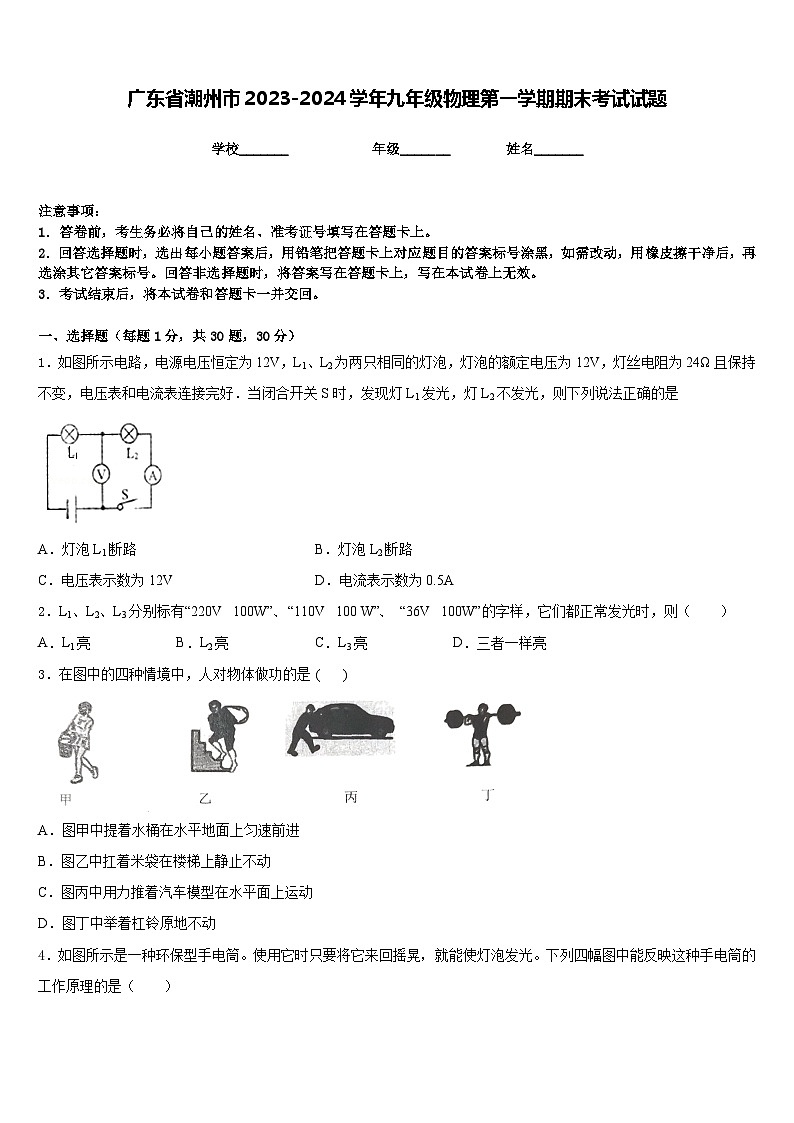

广东省潮州市2023-2024学年九年级物理第一学期期末考试试题含答案
展开学校_______ 年级_______ 姓名_______
注意事项:
1.答卷前,考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时,选出每小题答案后,用铅笔把答题卡上对应题目的答案标号涂黑,如需改动,用橡皮擦干净后,再选涂其它答案标号。回答非选择题时,将答案写在答题卡上,写在本试卷上无效。
3.考试结束后,将本试卷和答题卡一并交回。
一、选择题(每题1分,共30题,30分)
1.如图所示电路,电源电压恒定为12V,L1、L2为两只相同的灯泡,灯泡的额定电压为12V,灯丝电阻为24Ω且保持不变,电压表和电流表连接完好.当闭合开关S时,发现灯L1发光,灯L2不发光,则下列说法正确的是
A.灯泡L1断路B.灯泡L2断路
C.电压表示数为12VD.电流表示数为0.5A
2.L1、L2、L3分别标有“220V 100W”、“110V 100 W”、 “36V 100W”的字样,它们都正常发光时,则( )
A.L1亮B.L2亮C.L3亮D.三者一样亮
3.在图中的四种情境中,人对物体做功的是 ( )
A.图甲中提着水桶在水平地面上匀速前进
B.图乙中扛着米袋在楼梯上静止不动
C.图丙中用力推着汽车模型在水平面上运动
D.图丁中举着杠铃原地不动
4.如图所示是一种环保型手电筒。使用它时只要将它来回摇晃,就能使灯泡发光。下列四幅图中能反映这种手电筒的工作原理的是( )
A.B.C.D.
5.下列有关热现象,说法正确的是( )
A.1kg酒精比1g酒精的热值大
B.用水作为汽车发动机散热器的冷却剂,其主要原因是水的比热容较小
C.用锯条锯木板,锯条的温度升高是由于锯条从木板中吸收了热量
D.夏日荷塘里荷花盛开,花香四溢说明分子在不停地做无规则运动
6.把一段导体均匀拉长后,它的电阻将
A.变小B.变大C.不变D.无法确定
7.下列物质中,在通常情况下属于导体的是( )
A.玻璃、陶瓷、人体B.黑胶布、煤油、铅笔芯
C.塑料尺、空气、橡胶棒D.水银、大地、石墨
8.如图所示是一种定时课间音乐播放装置的原理图,“播放器”是有电流通过时会播放音乐的装罝;“定时开关”是到达设定时间会自动断开的开关.闭合开关S,当“定时开关”处于闭合状态时,指示灯 ① (填“会”或“不会”)亮,播放器 ② (填“会”或“不会”)播放音乐;到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态,“播放器”播放音乐,下列选项中正确的是( )
A.①会,②不会,③断开B.①不会,②会,③闭合
C.①不会,②会,③断开D.①会, ②不会,③闭合
9.两定值电阻R1=10Ω,R2=5Ω,现将R1、R2接入如图所示的电路,电源电压为3V,当开关S闭合时,下列分析正确的是( )
A.R1、R2电流之比为1:2
B.R1、R2两端的电压之比为2:1
C.R1、R2消耗的电功率之比为1:2
D.电路消耗总的电功率等于2.7W
10.如图所示,用电流表测量流过灯L1的电流,下列电路中正确的是( )
A.B.
C.D.
11.光敏电阻的阻值随光照强度的增大而减小,将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关,逐渐增大光敏电阻的光照强度,电表示数的变化正确的是
A.电压表示数变大,电流表示数变小B.电压表示数变小,电流表示数变大
C.电压表和电流表示数均变小D.电压表和电流表示数均变大
12.如图所示是小刚同学测定小灯泡电功率的电路图,当闭合开关时,发现灯L不亮,电流表有明显示数,电压表示数为零,若故障只出现在灯L和变阻器R中的一处,则下列判断正确的是( )
A.灯L断路 B.灯L短路 C.变阻器R断路 D.变阻器R短路
二、填空题(每题5分,共4题,20分)
13.汽油机的一个工作循环经历______、________、_______、_______四个冲程,其中机械能转化为内能的是_____________冲程,燃气推动活塞做功的冲程叫做______________冲程。
14.在四冲程柴油机的工作过程中,________冲程将内能转化成机械能.一台四冲程柴油机飞轮的转速为2400r/min,在1s内,此柴油机对外做功的次数是_________次.
15.将一根粗细均匀的镍铬合金丝截成长短不同的两段,不考虑温度对电阻的影响,则R长____R短;若将它们并联接入电路中,则U长_______U短.(以上均选填“>”、“=”或“<”)
16.如图所示是演示点火爆炸的实验装置,挥动电火花发生器的按钮,点燃盒内酒精,盒盖被打出去,这是因为酒精燃烧产生的气体对外做功,燃气的内能转化为盒盖的_____能,这与四冲程汽油机的_____冲程的能量转化相同。
三、实验题(共12分)
17.(4分)小丽利用图(乙)所给实验器材测量小灯泡在不同电压下的电功率”,已知电源电压恒为6V,小灯泡正常工作时的电压为2.5V ,电阻约为8Ω,滑动变阻器规格为“20Ω 2A" .
(1)请根据实验要求设计电路图,并画在图(甲)框内.
(________)
(2)请用笔画线代替导线,在图(乙)中完成实物电路的连接.
(________)
(3)闭合开关前,滑动变阻器的滑片应该置于__________(选填"A"或"B" )端.
(4)连接电路后,用开关试触,灯泡不亮,电压表示数接近6V ,电流表指针几乎不动,电路中的故障是___ . ( 电路中只有一处故障)
(5)排除故障后,继续实验,闭合开关,移动滑片,当电压表的指针指在某电压值时小灯泡正常发光(请在图甲中标出相应的电压值) ,
(________)
电流表的示数如图乙所示,电流表的示数是_____A, 小灯泡的额定功率是___ W ,此时灯泡的电阻是____Ω.
(6)闭合开关,改变滑动变阻器的阻值,得到了几组电压和电流的数据并计算相应的电功率,如下表所示.
根据表,归纳小灯泡电功率变化的规律:______
用该实验装置还可以进行什么实验? ____________________。
18.(4分)在探究“决定电阻大小因素”的实验时,为了便于研究而采用控制变量法进行实验,即每次选出两根合适的导线,接在同一电源上,测出通过它们的电流,然后进行比较最后找出决定电阻大小的因素。现请你将合适的导线代号填入下面的空格中:
(1)为了研究电阻与导体材料的关系,应选用导线C和导线_____;
(2)为了研究电阻与导体长度的关系,应选用导线C和导线_____;
(3)为了研究电阻与导体横截面积的关系,应选用导线A和导线_____。
19.(4分)用如图1所示电路探究并联电路的电流特点。实验器材有:电源、开关、导线若干、三只电流表、不同规格的小灯泡若干。
(1)实验中,应选择规格_________(填“相同”或“不同”)的小灯泡。
(2)接电流表时,应将电流表__________(填“串联”或“并联”)在电路中。
(3)在测量干路电流时:
①接入电流表后闭合开关,看到两个灯都发光,但电流表出现如图2所示的现象,原因是:__________。
②故障排除后,电流表的示数如图3所示,则通过干路的电流为__________A。
(4)请在下面设计出探究过程中所需要的实验记录表格_____。
四、作图题(共16分)
20.(8分)根据安全用电原则,请将带开关的电灯和三孔插座正确连入下图的家庭电路中.
(_____)
21.(8分)请根据要求画图:
(1)在图中标出右边磁极的名称和磁场磁感线的方向;
(________)
五、计算题(共22分)
22.(10分)用如图所示的滑轮组在20s内将重的物体从地面竖直提高4m,所用拉力是250N(不计绳重及摩擦)。求:
(1)动滑轮重是多少?
(2)拉力的功率是多少?
(3)滑轮组机械效率是多少?
23.(12分)如图所示,电源两端的电压保持不变.电阻R1的阻值为20Ω,电阻R2的阻值为5Ω,当只闭合开关S时,电流表的示数为0.3A.求:
(1)电源两端的电压U;
(2)当开关S、S1都闭合时,电路消耗的总功率P.
参考答案
一、选择题(每题1分,共30题,30分)
1、D
2、D
3、C
4、A
5、D
6、B
7、D
8、A
9、B
10、C
11、B
12、B
二、填空题(每题5分,共4题,20分)
13、吸气冲程 压缩冲程 做功冲程 排气冲程 压缩 做功
14、做功 20
15、> =
16、机械 做功
三、实验题(共12分)
17、 A 灯泡断路 0.3 0.75 8.33 当灯泡两端的电压增大时,灯泡的电功率增大 测量小灯泡的电阻实验
18、F G D
19、不同 串联 电流表的正负接线柱接反了 0.48
四、作图题(共16分)
20、见解析
21、
五、计算题(共22分)
22、 (1);(2)200W;(3)80%。
23、(1)6V;(2)9W
实验次数
第一次
第二次
第三次
电压/V
2.0
2.8
3.0
电流/A
0.34
0.40
0.44
电功率/W
0.64
1.12
1.32
导线代号
A
B
C
D
E
F
G
长度(m)
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积(mm2)
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
镍铬丝
次数
灯泡
A点电流IA/A
B点电流IB/A
C点电流IC/A
1
L1L2
2
L1L3
3
L2L3
