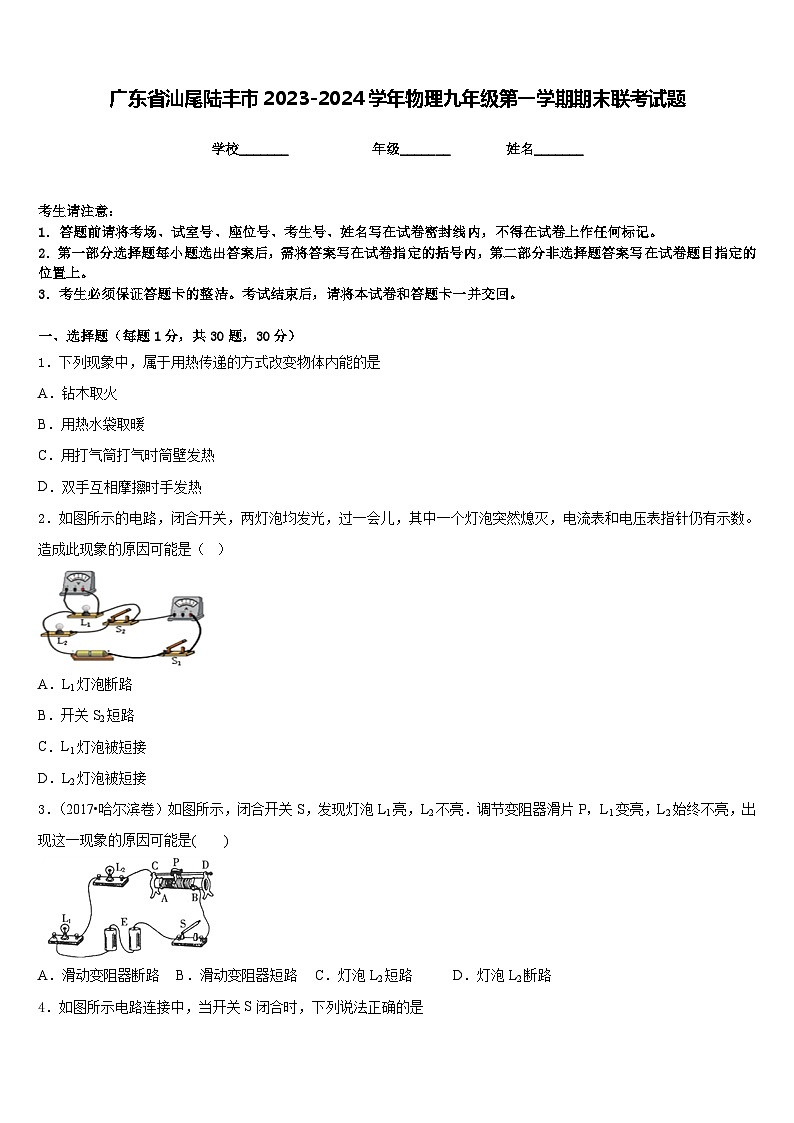

广东省汕尾陆丰市2023-2024学年物理九年级第一学期期末联考试题含答案

这是一份广东省汕尾陆丰市2023-2024学年物理九年级第一学期期末联考试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，下列数据最符合实际的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列现象中，属于用热传递的方式改变物体内能的是
A．钻木取火
B．用热水袋取暖
C．用打气筒打气时筒壁发热
D．双手互相摩擦时手发热
2．如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数。造成此现象的原因可能是（ ）
A．L1灯泡断路
B．开关S2短路
C．L1灯泡被短接
D．L2灯泡被短接
3．（2017•哈尔滨卷）如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是( )

A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路
4．如图所示电路连接中，当开关S闭合时，下列说法正确的是
A．螺线管上端为S极，滑片P向左移，弹簧伸长
B．螺线管上端为N极，滑片P向左移，弹簧缩短
C．螺线管上端为S极，滑片P向右移，弹簧伸长
D．螺线管上端为N极，滑片P向右移，弹簧缩短
5．图中两灯规格不同，能测出通过灯L1电流的电路是
A．B．
C．D．
6．ɑ、b两个磁极之间有一个小磁针，小磁针静止时的指向如下图所示，则（ ）
A．ɑ是S极，b是N极B．ɑ是N极，b是S极C．ɑ、b都是N极D．ɑ、b都是S极
7．小夏将n个“3V，0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图所示），通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是（ ）
A．I甲=I乙B．I甲=I乙C．P甲=nP乙D．P甲=n2P乙
8．如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（ ）
A．用户使用的用电器两端电压为U
B．输电线上消耗的电功率为
C．当用户使用的用电器增多时，用电器两端的电压升高
D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大
9．如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻Rm与酒精气体的浓度成反比。测量时，下列判断正确的是（ ）

A．当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小
B．当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小
C．当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小
D．以上结果都不对
10．下列数据最符合实际的是（ ）
A．手机充电器的工作电流约为20A
B．USB接口的输出电压约为5V
C．家用微波炉的额定功率约为10W
D．家用空调工作一晚消耗约100度电
11．如果加在某定值电阻两端的电压从4V升高到8V，通过该电阻的电流变化了0.2A，则该电阻的电功率变化了（ ）
A．1.6W
B．2.4W
C．3.4W
D．4.0W
12．一台柴油机中的燃料完全燃烧放出了8×107J的热量,损失了4.8×107J的热量,该柴油机的效率为
A．30%B．40%C．60%D．32%
二、填空题（每题5分，共4题，20分）
13．夏天常用的电热驱蚊器是利用电流的______效应工作的，与电灯、电风扇等其它家用电器是______联在电路里的，其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中，正常工作100s产生的热量是______J。
14．图甲所示是近年来市面上出现的一种纸火锅，由于纸可吸收杂质与油脂的特点，烫出来的菜品不像一般火锅那么油腻， 还可以让久煮的食物保有原本的鲜美。爱思考的小华对其中的道理进行了分析：水沸腾时产生大量气泡，情况如图中________________ （选填“乙”或“丙”）所示，继续吸热，温度_______，水的沸点___________ （选填“高于”或“低于”）纸的着火点，所以纸锅没有燃烧。
15．有两个物体A和B相互摩擦后都带上了电荷，若物体A与带负电的物体C相排斥，那么物体B必定与物体C相_________（选填“吸引”或“排斥”），物体B一定带_________电，物B带电的原因是由于与A摩擦时___________（选填“失去”或“得到”）了电子。
16．电阻与的I﹣U图像如图所示。当上的电压为1.5V时，的阻值是______Ω；若将它们串联连接到电压为3.5V的电源上，则1min内电路中的消耗的电能是_______J。
三、实验题（共12分）
17．（4分）用调节好的天平测量金属块的质量，天平平衡时右盘中的砝码质量、游码在标尺上的位置如图甲所示，用量筒测量金属块的体积如图乙所示，则该金属块的质量为_______g，体积为______cm3密度为______kg/m3。
18．（4分）小明在“探究影响电阻大小的因素”实验中：有a、b、c、d四根不同的电阻丝，b、c、d取a相比，分别只有一个因素不同：b与a长度不同；c与a横截面积不同；d与a材料不同。现将电阻丝a、b、c、d串联在如图所示电路中，用电压表分别测出每根电阻丝两端的电压。
（1）电压表的示数越大，表示被测的电阻丝阻值越_____。
（2）小明选择_____和_____两根电阻丝，可以探究电阻大小与材料的关系。
（3）闭合开关后，小明发现c两端的电压比a两端的电压示数小，说明：在其他条件相同时，_____，电阻丝的电阻越小。
（4）此实验除了用到转换法，还用到了_____法。
（5）在保证电路安全的前提下，增大电源电压，_____（选填“会”或“不会”）影响实验结论。
19．（4分）在探究物质的吸热本领实验中，小罗将质量相同的甲、乙两种液体分别装入两个完全相同的烧杯中，分别用两个完全相同的酒精灯同时加热，用两支相同的温度计分别测量烧杯内液体的温度，液体温度随时间变化关系如图所示。
(1)实验中，记录加热时间的意义是_____________________。
(2)加热到相同的温度，_________（选填“甲”或“乙”）吸收的热量多；
(3)分析图象，若甲、乙两种液体中，一种液体是水，另一种液体的比热容是________________J/（kg·℃） [c水= 4.2×103 J/ （kg·℃）]。
四、作图题（共16分）
20．（8分）如图所示，请你根据实物图，在虚线框中画出对应的电路图。
（_____）
21．（8分）用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中。
（________）
五、计算题（共22分）
22．（10分）在图所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特．求：
（1）通过R1的电流强度；
（2）通过R2的电流强度；
（3）R2的电阻值．
23．（12分）如图是电饭锅的电路图．R1是发热电阻，R2是分压电阻．当开关S闭合时电饭锅处于加热状态，当开关S断开时电饭锅处于保温状态．已知加热功率为1100W，保温电流为0.2A（假定R1、R2阻值不变）求：
（1）该锅将1kg水20℃的水烧开（在标准大气压下），水吸收的热量为多少？
（2）发热电阻R1的阻值；
（3）保温状态下，10min内发热电阻产生的热量．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、C
4、A
5、C
6、A
7、C
8、D
9、A
10、B
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、热 并 550
14、乙 不变 低于
15、吸引 正 失去
16、10 42
三、实验题（共12分）
17、81 30 2.7×103
18、大 a d 横截面积越大 控制变量 不会
19、比较吸收热量的多少 乙 2.1×103
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.4A （2）0.1A （3）20Ω
23、（1）3.36×105J；
（2）44Ω；
（3）1056J
