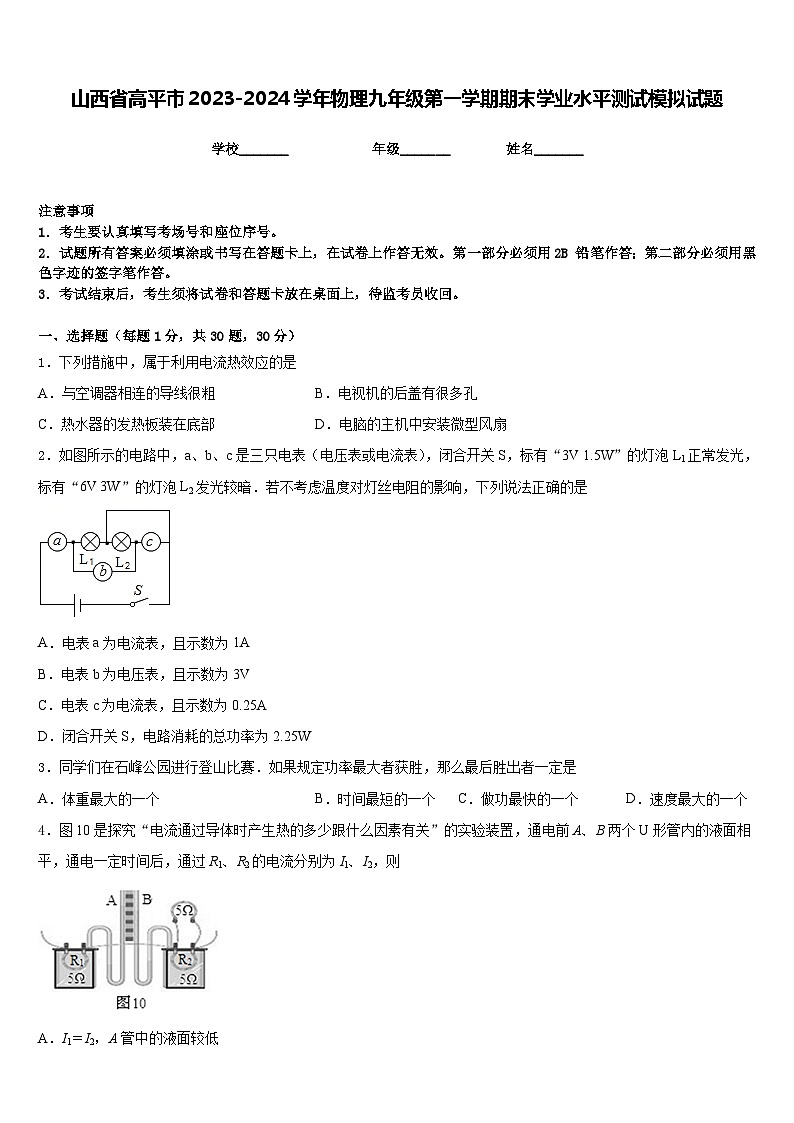

山西省高平市2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含答案

这是一份山西省高平市2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．下列措施中，属于利用电流热效应的是
A．与空调器相连的导线很粗B．电视机的后盖有很多孔
C．热水器的发热板装在底部D．电脑的主机中安装微型风扇
2．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗．若不考虑温度对灯丝电阻的影响，下列说法正确的是
A．电表a为电流表，且示数为1A
B．电表b为电压表，且示数为3V
C．电表c为电流表，且示数为0.25A
D．闭合开关S，电路消耗的总功率为2.25W
3．同学们在石峰公园进行登山比赛．如果规定功率最大者获胜，那么最后胜出者一定是
A．体重最大的一个 B．时间最短的一个 C．做功最快的一个 D．速度最大的一个
4．图10是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置，通电前A、B两个U形管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则

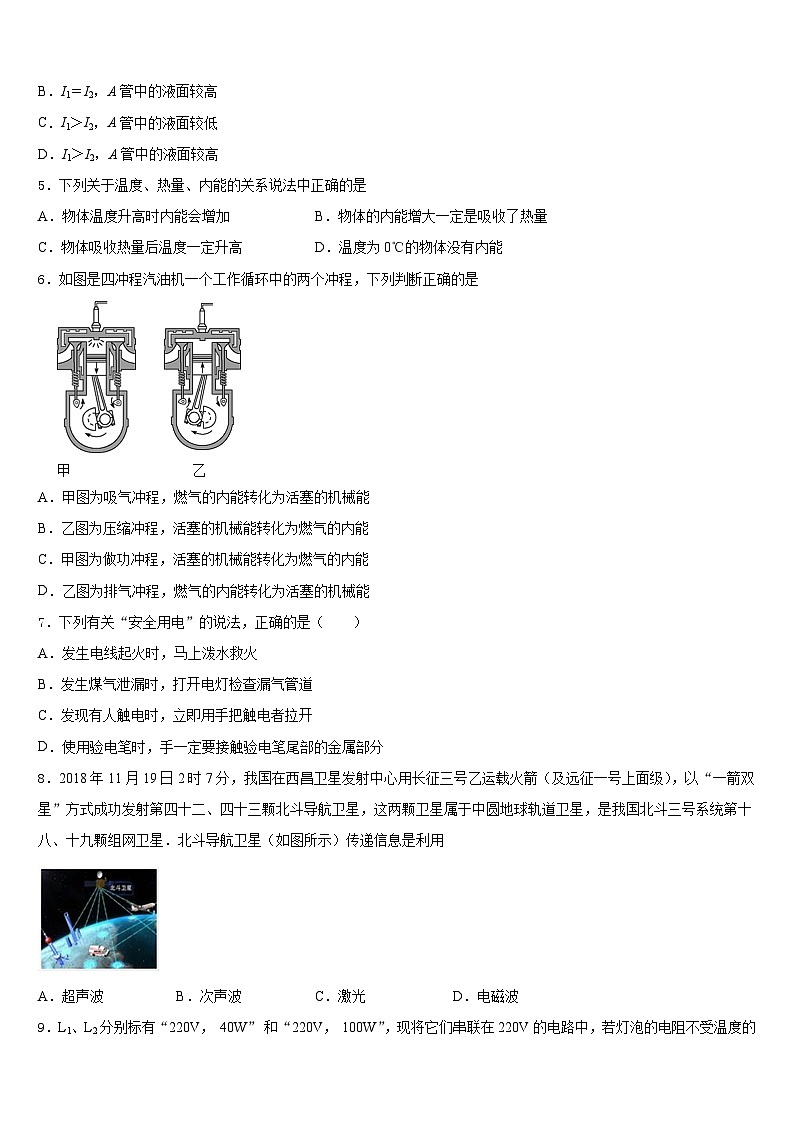

A．I1＝I2，A管中的液面较低
B．I1＝I2，A管中的液面较高
C．I1＞I2，A管中的液面较低
D．I1＞I2，A管中的液面较高
5．下列关于温度、热量、内能的关系说法中正确的是
A．物体温度升高时内能会增加B．物体的内能增大一定是吸收了热量
C．物体吸收热量后温度一定升高D．温度为0℃的物体没有内能
6．如图是四冲程汽油机一个工作循环中的两个冲程，下列判断正确的是
A．甲图为吸气冲程，燃气的内能转化为活塞的机械能
B．乙图为压缩冲程，活塞的机械能转化为燃气的内能
C．甲图为做功冲程，活塞的机械能转化为燃气的内能
D．乙图为排气冲程，燃气的内能转化为活塞的机械能
7．下列有关“安全用电”的说法，正确的是（ ）
A．发生电线起火时，马上泼水救火
B．发生煤气泄漏时，打开电灯检查漏气管道
C．发现有人触电时，立即用手把触电者拉开
D．使用验电笔时，手一定要接触验电笔尾部的金属部分
8．2018年11月19日2时7分，我国在西昌卫星发射中心用长征三号乙运载火箭（及远征一号上面级），以“一箭双星”方式成功发射第四十二、四十三颗北斗导航卫星，这两颗卫星属于中圆地球轨道卫星，是我国北斗三号系统第十八、十九颗组网卫星．北斗导航卫星（如图所示）传递信息是利用
A．超声波B．次声波C．激光D．电磁波

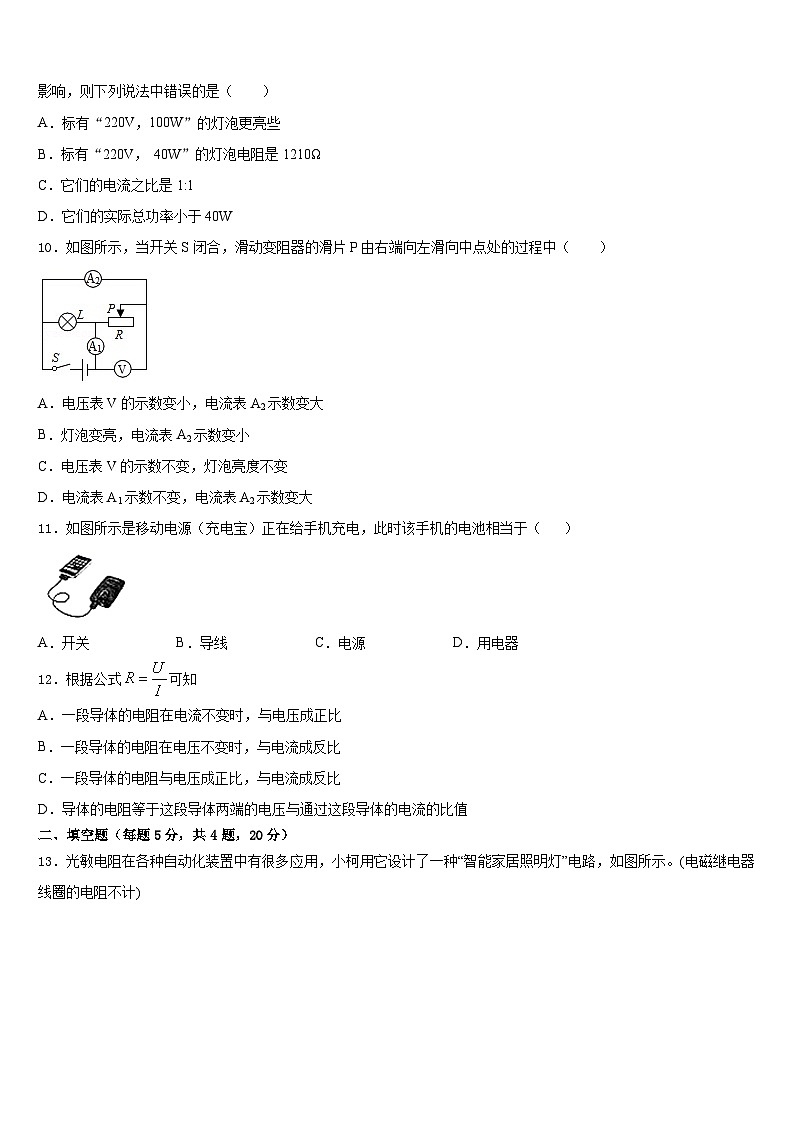

9．L1、L2分别标有“220V， 40W” 和“220V， 100W”，现将它们串联在220V的电路中，若灯泡的电阻不受温度的影响，则下列说法中错误的是（ ）
A．标有“220V，100W”的灯泡更亮些
B．标有“220V， 40W”的灯泡电阻是1210Ω
C．它们的电流之比是1:1
D．它们的实际总功率小于40W
10．如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中（ ）
A．电压表V的示数变小，电流表A2示数变大
B．灯泡变亮，电流表A2示数变小
C．电压表V的示数不变，灯泡亮度不变
D．电流表A1示数不变，电流表A2示数变大
11．如图所示是移动电源（充电宝）正在给手机充电，此时该手机的电池相当于（ ）
A．开关B．导线C．电源D．用电器
12．根据公式可知
A．一段导体的电阻在电流不变时，与电压成正比
B．一段导体的电阻在电压不变时，与电流成反比
C．一段导体的电阻与电压成正比，与电流成反比
D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值
二、填空题（每题5分，共4题，20分）
13．光敏电阻在各种自动化装置中有很多应用，小柯用它设计了一种“智能家居照明灯”电路，如图所示。(电磁继电器线圈的电阻不计)
（1）导线_________（选填“A”或 “B”）连接家庭电路的火线。
（2）小柯的设计要求是：“智能家具照明灯”在天暗时自动点亮，天亮时自动熄灭，那么他选择的光敏电阻阻值大小应随光照强度的减小而________________.
（3）若光照强度不变，闭合S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图所示，则滑动变阻器的最大阻值___（电源电压U0不变）。
14．客厅有三组六盏相同的白炽灯，由一个开关控制，其中有一盏不亮，另五盏正常发光（如图所示）．已知家庭电路电压为220V，每只灯工作时电阻为1100Ω，则此时通过开关的电流为_____A，不亮的那一盏灯_____（选填：断路、被短接）了．
15．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，则甲表为___________表，乙表为__________表。（填“电流表”或“电压表”）
16．如图所示，电源电压保持不变，电阻R1=R2=R3=10Ω，要使R2、R3并联，应闭合开关___________，此时电流表示数为I1；要使R1、R2串联，开关S1、S2应___________（选填“断开”或“闭合”），此时电流表的示数为I2；则I1∶I2=___________。
三、实验题（共12分）
17．（4分）某实验小组在“测滑轮组机械效率”的实验中得到的数据如下表所示，第1、2、3次实验装置分别如图甲、乙、丙所示。
（1）实验中应________竖直向上拉动弹簧测力计。
（2）比较第1次实验和第2次实验，可得结论：使用同样的滑轮组提起的钩码越重，滑轮组的机械效率越________。
（3）第3次实验中所做的有用功是________J，机械效率是________。
（4）第3次实脸中动滑轮个数比第2次实验多，动滑轮自重增大，所做的额外功________(选填“增大”或“减小”)，因而，由第2、3次实验可知：________一定，滑轮组的机械效率与________有关。
18．（4分）课堂上进行“探究串联电路中各处电流的关系”的实验时，小明利用三个电流表同时测量了串联电路中A、B、C三个位置（如图所示）的电流以验证探究结果：
(1)请你按照小明的设计在图中画出连线，注意连线不要交叉___________。

(2)闭合开关，电流表A1的示数为0.2A，则流经L2的电流为___________A。
(3)探究完电流规律后，小明又找到一个电压表，测量L2两端的电压，连接电路如图所示。老师指出小明的连接中有一根导线接错了。请你帮助小明找出这根接错的导线，在这根导线上打上“×”，用笔重新画一根正确连接的导线，形成正确的电路___________。
19．（4分）测小灯泡额定电功率“的实验中，小明设计电路如图甲所示，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡，电阻约为10，电流表（0~0.6A，0~3A），电压表（0~3V，0~15V），开关和导线若干，标有“10Ω2A”的滑动变阻 器A和标有“5Ω 1 A”的滑动变阻器B各1个．
（1）实验原理是________．
（2）本实验选择的滑动变阻器是________(选填“A”或“B”)．小明按图甲连接电路，闭合开关，发现两表的指针均不动，下列判断正确的是________．
A．电流表断路 B．电压表断路
C．开关短路 D．滑动变阻器短路
（3）当滑动变阻器的滑片P移到某一位置时，观察到电压表示数如图乙所示，其示数为________V．
（4）为了测量小灯泡额定功率，此时应该将变阻器的滑片P向________(选填“A“或“B")移动．当小灯泡两端电压达到________V时，小灯泡正常发光，电流表的示数如图丙所示，则小灯泡的额定功率为________W．
（5）小明分析实验数据发现，灯泡越亮时灯丝的电阻越大，说明灯丝的电阻还跟________ 有关．
四、作图题（共16分）
20．（8分）请将图所示的元件，连接成符合安全用电要求的家庭电路。
（______）
21．（8分）根据下图中的实物连接图,请在方框内画出电路图。
（__________）

五、计算题（共22分）
22．（10分）小丽家新买了一台电热水器，下表是该热水器的一些技术参数。
现将水箱中装满水，通电后正常工作10min，水温从25℃上升到15℃．在此过程中，求：
(1)热水器中电热丝的电阻；
(2)水所吸收的热量[c水=1．2×103J／(kg·℃)]；
(3)热水器的效率．
23．（12分）在图所示的电路中，电源电压保持不变，电阻R1的阻值为31欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“1A”字样．电键S断开时，电流表A的示数为1．4安．
①求电源电压U．
②闭合电键S，将滑动变阻器滑片P移到某点M处，然后将滑片P从M点向左移动，发现电流表A的示数的最大变化量为1．2安，将滑片P从M点向右移动，发现电流表A的示数的最大变化量也为1．2安，求滑片P在M点时电流表A的示数．
③求在第②小题滑片P移动过程中，滑动变阻器R2的取值范围．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、C
4、D
5、A
6、B
7、D
8、D
9、A
10、C
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、A 增大
14、1 断路
15、电压表 电压表
16、S1、S2 断开 4∶1
三、实验题（共12分）
17、匀速 大 0.4 72.7% 增大 物体重力 动滑轮重力
18、 0.2
19、P=UIAA2B2.50.5温度
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）21.2Ω；（2）1.2×10６J；（3）87.5％
23、①22伏 ；②2．2A；③22Ω~22Ω
次数
钩码重G/N
钩码上升高度h/m
有用功
W有/J
测力计拉力F/N
测力计移
动距离s/m
总功
W总/J
机械效率η
1
2
0.1
0.2
0.9
0.3
0.27
74.1%
2
4
0.1
0.4
1.6
0.3
0.48
83.3%
3
4
0.1
1.1
0.5
0.55
型号
FED—H50
额定电压
220V
最大水量
50kg
额定功率
2000W
