山东阳谷县联考2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含答案

这是一份山东阳谷县联考2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，电压表示数变大，电流表示数变小，造成这种现象的原因可能是（ ）
A．电阻R断路
B．电阻R短路
C．灯泡L短路
D．灯泡L断路
2．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（ ）
A．电压表示数变小，灯L变亮B．电压表示数变小，灯L变暗
C．电压表示数变大，灯L变亮D．电压表示数变大，灯L变暗
3．智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的( )
A．增大电池电压B．增加总功率
C．减小总功率D．降低散热能力

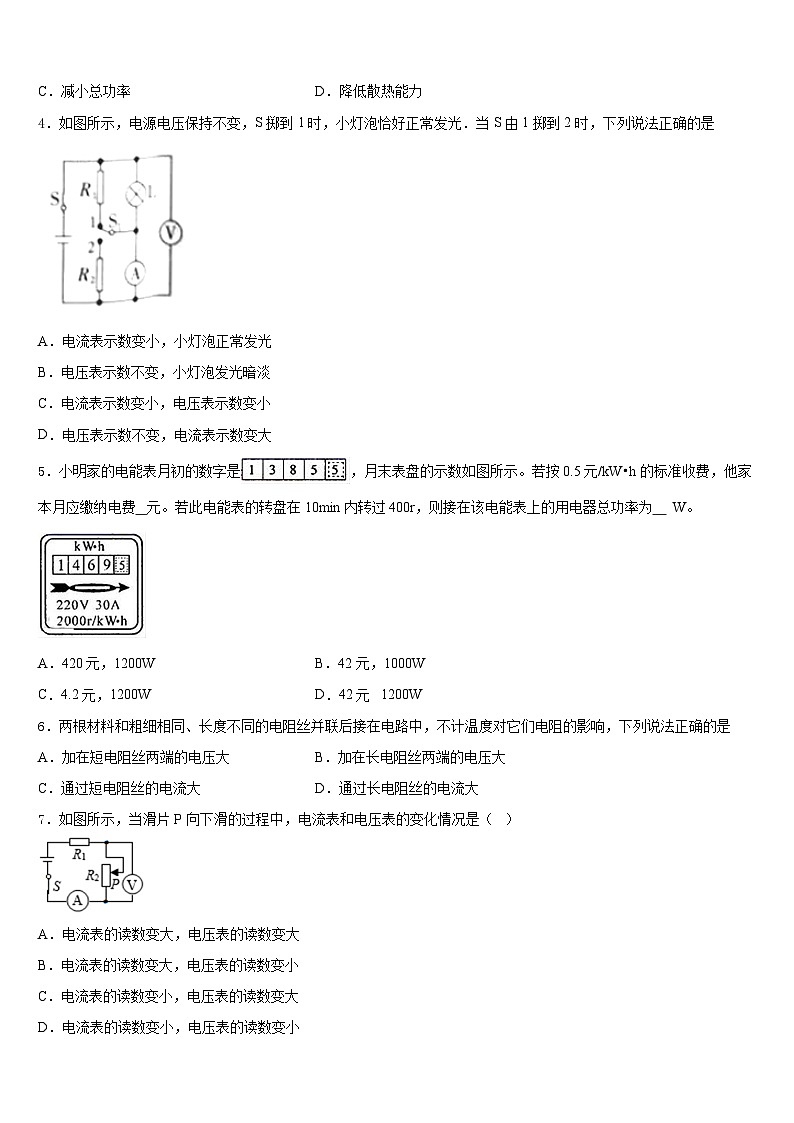

4．如图所示，电源电压保持不变，S掷到1时，小灯泡恰好正常发光．当S由1掷到2时，下列说法正确的是
A．电流表示数变小，小灯泡正常发光
B．电压表示数不变，小灯泡发光暗淡
C．电流表示数变小，电压表示数变小
D．电压表示数不变，电流表示数变大
5．小明家的电能表月初的数字是，月末表盘的示数如图所示。若按0.5元/kW•h的标准收费，他家本月应缴纳电费 元。若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为 W。
A．420元，1200WB．42元，1000W
C．4.2元，1200WD．42元 1200W
6．两根材料和粗细相同、长度不同的电阻丝并联后接在电路中，不计温度对它们电阻的影响，下列说法正确的是
A．加在短电阻丝两端的电压大B．加在长电阻丝两端的电压大
C．通过短电阻丝的电流大D．通过长电阻丝的电流大
7．如图所示，当滑片P向下滑的过程中，电流表和电压表的变化情况是（ ）
A．电流表的读数变大，电压表的读数变大
B．电流表的读数变大，电压表的读数变小
C．电流表的读数变小，电压表的读数变大
D．电流表的读数变小，电压表的读数变小

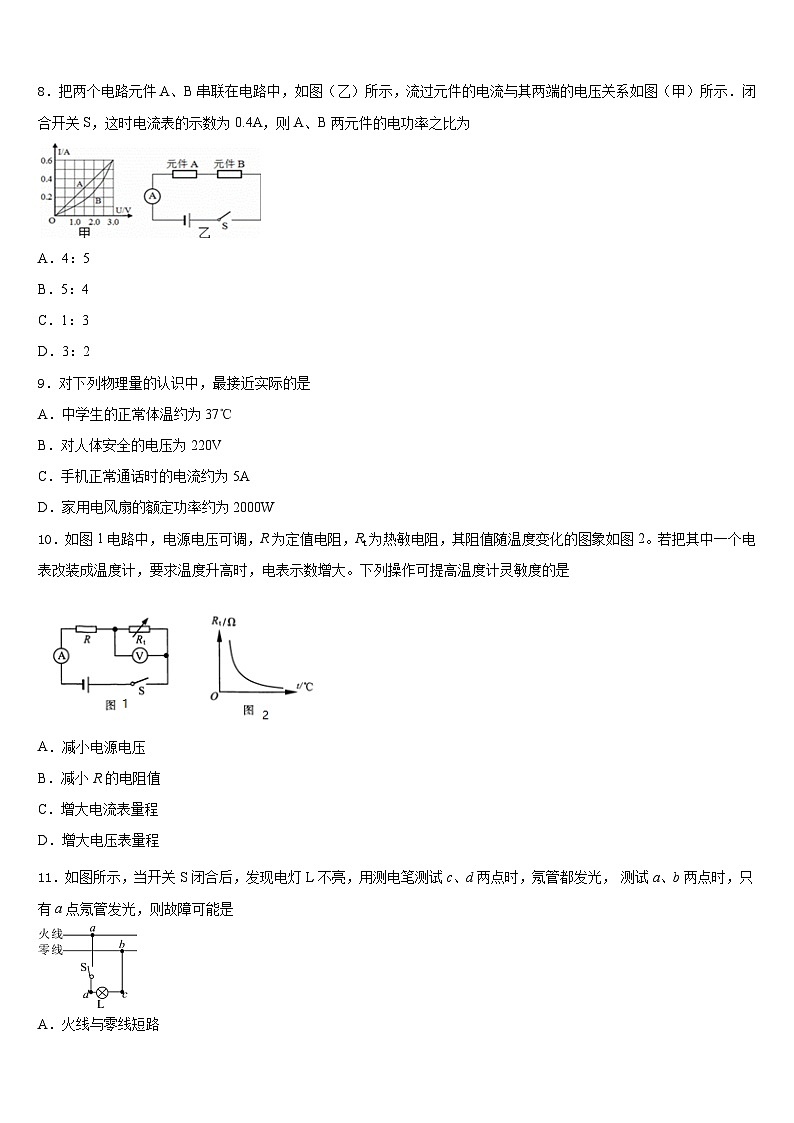

8．把两个电路元件A、B串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为
A．4：5
B．5：4
C．1：3
D．3：2
9．对下列物理量的认识中，最接近实际的是
A．中学生的正常体温约为37℃
B．对人体安全的电压为220V
C．手机正常通话时的电流约为5A
D．家用电风扇的额定功率约为2000W
10．如图1电路中，电源电压可调，R为定值电阻，Rt为热敏电阻，其阻值随温度变化的图象如图2。若把其中一个电表改装成温度计，要求温度升高时，电表示数增大。下列操作可提高温度计灵敏度的是
A．减小电源电压
B．减小R的电阻值
C．增大电流表量程
D．增大电压表量程
11．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光， 测试a、b两点时，只有a点氖管发光，则故障可能是
A．火线与零线短路
B．b、c之间某处断路
C．a、d之间某处断路
D．电灯的灯丝断了
12．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是( )
A．通电螺线管外A点的磁场方向向右
B．通电螺线管的左端为S极
C．小磁针一直保持静止
D．小磁针N极向左转动
二、填空题（每题5分，共4题，20分）
13．如图所示是电动机结构的示意图，F为换向器，它的作用是______。闭合开关S，线圈缓慢转动，现要使线圈转动加快，可以_____。小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率，当电路中只有洗衣机正常工作时，电能表的指示灯在3 min内闪烁30次，则该洗衣机的额定功率是______W。（3000imp/kW•h表示消耗1千瓦时电能指示灯闪烁3000次）
14．先用F1=4N的力匀速竖直向上拉动物体A，使其升高1m，如左图所示，接着用右图中的动滑轮匀速拉动地面上的物体A，在水平方向上移动了1m，拉力F2=2N，绳子自由端移动了2m.
(1)直接提升物体A所做的功为______J。
(2)以上条件能否求出此时滑轮的机械效率η? ______如果能，请算出η的大小；如果不能，请写出判断理由。_________________
15．一只电压表有0～3 V和0～15 V两个量程，小明在某次实验中使用的是0～3 V量程，但他错从0～15 V量程的刻度盘上读出电压值为6.5 V，则实际测得的电压应是_____V．
16．入冬以来，各地因为不安全用电引起的火灾事故明显有上升趋势．在家庭电路中除了_____和过载（用电器总功率过大）会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处_____变大，造成局部过热，从而加速导线老化，引起火灾．
三、实验题（共12分）
17．（4分）冬冬将漆包线（表面涂有绝缘漆的铜线）绕在两个完全相同的铁钉上，制成了简易电磁铁甲和乙，按如图连接好电路，探究“影响电磁铁磁性强弱的因素”，请你结合该实验中的具体情况，完成下面的内容：
（1）实验中他是通过电磁铁________来判定其磁性强弱的；
（2）滑片 P向B端移动时，甲的磁性将______（填“变强”、“变弱”或“不变”）；
（3）流过电磁铁甲的电流________电磁铁乙的电流（填“大于”、“小于”或“等于”），电磁铁甲、乙磁性强弱不同的原因是________________________．
18．（4分）在探究“比较不同物质吸热能力”的实验中：
（1）在两个完全相同的烧杯中分别装入____、初温都相同的水和煤油（选填“质量”或“体积”）；
（2）实验中选择相同规格的电加热器，可以认为在相同时间内水和煤油___相同，然后比较_______的方法来完成探究实验的；
（3）根据实验测得的数据分别描绘出了水和煤油两种液体的温度随加热时间变化的图象，如图所示，则_____的吸热能力更强，因此“暖手宝”中装的储热液具有的比热容________；（选填：“较大”或“较小”）
（4）由图象可得煤油的比热容为____________。
19．（4分）小红在“测量小灯泡额定功率”实验中，所用实验器材有：两节干电池串联组成电池组，额定电压是2.5V的小灯泡，滑动变阻器，电流表，电压表，开关，导线等；
（1）在虚线框内画出电路图；
（________）
（2）连接电路时，开关处于______________状态；
（3）电路连接完成后，闭合开关发现，小灯泡不亮，电压表示数很小，接下来的操作是_____（只有一个选项是正确的）；
A．缓慢滑动变阻器的滑片，观察小灯泡是否变亮
B．检查小灯泡与灯座是否接触良好
（4）小红调节滑动变阻器的滑片，当电压表的示数为2.5V时，电流表示数如图所示，通过小灯泡的电流是_____A，小灯泡的额定功率为_____W。
四、作图题（共16分）
20．（8分）请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人力往下拉绳使重物升起．
21．（8分）如左图所示，是小强常使用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在右图中只添加导线完成开关、指示灯和插孔的正确连接。（___）
五、计算题（共22分）
22．（10分）一铝壶中装有3kg的水，放在煤气灶上加热，将水从20℃加热至沸腾（在1个标准大气压下），煤气灶共燃烧48g煤气，已知水的比热容是4.2×103J/(kg⋅℃)，煤气的热值是4.2×107J/kg，在此过程中：
(1)铝壶中的水吸收了多少热量？
(2)完全燃烧48g 煤气可以放出多少热量？
(3)该煤气灶的效率是多少？
23．（12分）小军家新买了一个电热水壶,其铭牌如图所示,在额定电压下,不考虑热量损失,用该电热水壶将初温为20°C的2kg的水烧开,用时7 min ,请回答. [水的比热容C水= 4.2×103J/（kg.°C） ,气压为1标准大气压]
（1）电热水壶正常工作时的电阻是多少.
（2）此过程水需要吸收多少热量.
（3）该电热水壶的效率为多少.
（4）电热水壶通过导线连到电路,为什么电热水壶工作时放出大量热,而与其连接的导线几乎不发热.
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、C
4、A
5、D
6、C
7、B
8、A
9、A
10、B
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、使线圈在平衡位置自动改变线圈中的电流方向 增大线圈中电流 200
14、4 不能 水平拉动物体A时做的有用功，必需要测出A受到的摩擦力
15、1.3
16、短路 电阻
三、实验题（共12分）
17、吸引大头针多少 变弱 等于 线圈匝数不同
18、质量 吸热 温度变化量 水 较大 2.1×103J/(kg·℃）
19、 断开 A 0.24 0.6
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)1.008×106；(2)2.016×106；(3)50%
23、（1）22（2） 6.72 ×105J（3） 72.7% .（4 ）导线电阻远小于电热水壶发热电阻
