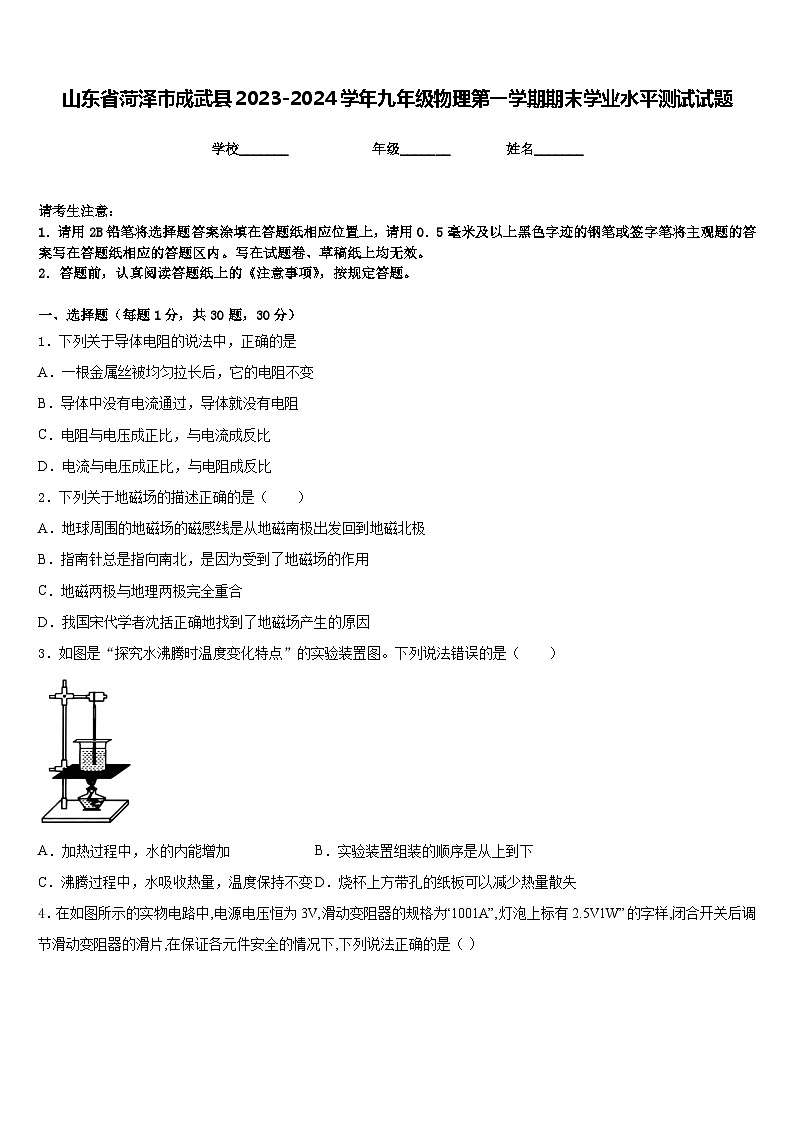

山东省菏泽市成武县2023-2024学年九年级物理第一学期期末学业水平测试试题含答案
展开
这是一份山东省菏泽市成武县2023-2024学年九年级物理第一学期期末学业水平测试试题含答案，共9页。试卷主要包含了关于安全用电，下列说法正确的是，古语道，如图所示，电源电压保持不变等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．下列关于导体电阻的说法中，正确的是
A．一根金属丝被均匀拉长后，它的电阻不变
B．导体中没有电流通过，导体就没有电阻
C．电阻与电压成正比，与电流成反比
D．电流与电压成正比，与电阻成反比
2．下列关于地磁场的描述正确的是（ ）
A．地球周围的地磁场的磁感线是从地磁南极出发回到地磁北极
B．指南针总是指向南北，是因为受到了地磁场的作用
C．地磁两极与地理两极完全重合
D．我国宋代学者沈括正确地找到了地磁场产生的原因
3．如图是“探究水沸腾时温度变化特点”的实验装置图。下列说法错误的是（ ）
A．加热过程中，水的内能增加B．实验装置组装的顺序是从上到下
C．沸腾过程中，水吸收热量，温度保持不变D．烧杯上方带孔的纸板可以减少热量散失
4．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（ ）
A．小灯泡正常发光时的电阻为2.50
B．向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗
C．向右移动滑片时,电压表V2与电流表A的示数之比不变
D．让小灯泡正常发光1min,滑动变阻器产生的电热为12J
5．小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
C．利用此装置能探究导体电阻大小和横截面、长度的关系
D．利用此装置只能探究导体电阻大小和横截面积的关系
6．如图，电源电压保持不变，开关S始终保持闭合．当开关S1由断开到闭合时，下列判断正确的是
A．电路中的总电阻变大
B．电路的总功率变小
C．电流表的示数变小
D．电压表的示数变大
7．关于安全用电，下列说法正确的是
A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体
B．使用有金属外壳的家用电器时，应将其外壳接在零线上
C．发现有人触电或电线起火时，首先要做的是立即切断电源
D．用湿抹布擦工作中的用电器

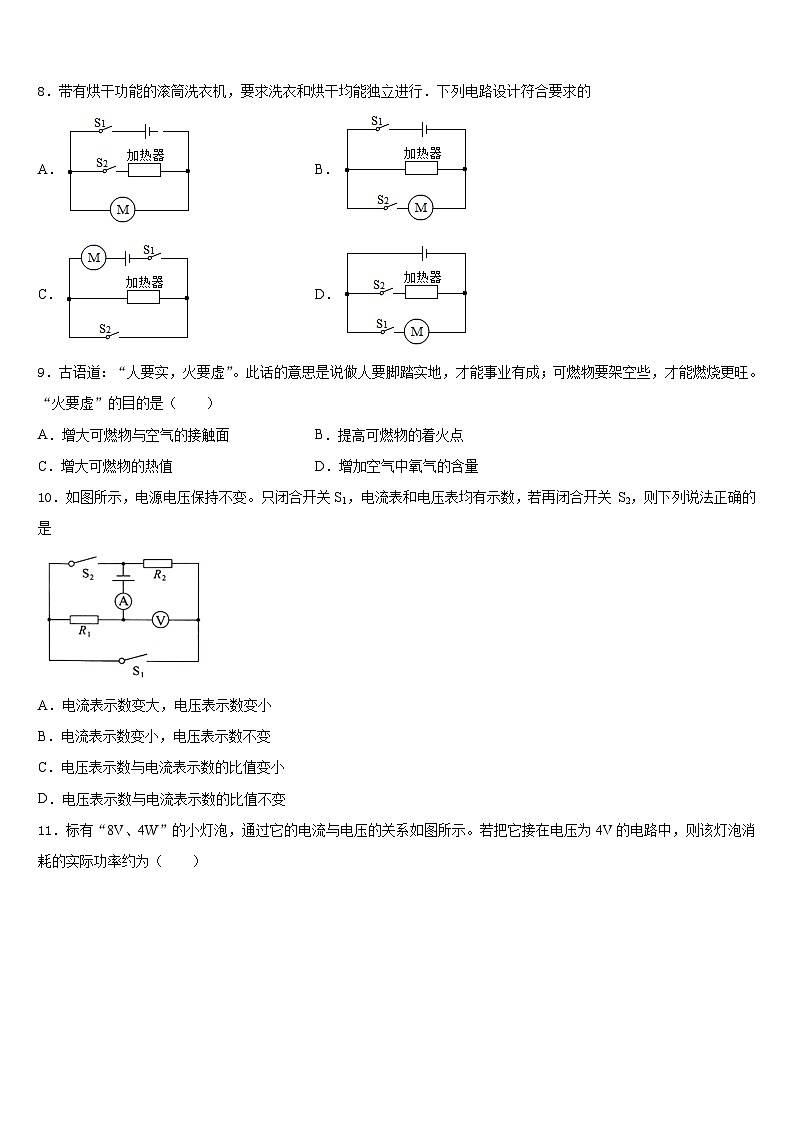

8．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行．下列电路设计符合要求的
A．B．
C．D．
9．古语道：“人要实，火要虚”。此话的意思是说做人要脚踏实地，才能事业有成；可燃物要架空些，才能燃烧更旺。“火要虚”的目的是（ ）
A．增大可燃物与空气的接触面B．提高可燃物的着火点
C．增大可燃物的热值D．增加空气中氧气的含量
10．如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关 S2，则下列说法正确的是
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数不变
C．电压表示数与电流表示数的比值变小
D．电压表示数与电流表示数的比值不变
11．标有“8V、4W”的小灯泡，通过它的电流与电压的关系如图所示。若把它接在电压为4V的电路中，则该灯泡消耗的实际功率约为（ ）
A．4WB．1.6WC．1WD．2W
12．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”．闭合开关，在保证电路安全的情况下，移动滑片P的过程中
A．电流表的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大电功率为2.7W
D．滑动变阻器接入电路的最小电阻为4Ω．
二、填空题（每题5分，共4题，20分）
13．如图甲是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等．小明将装有质量为2kg、初温为10℃水的电水壶插在该插座上．这时插座屏幕上的显示如图乙所示；当水烧开至100℃时，插座屏幕上的显示如图丙所示．则这段时间内水吸收的热量为_____J，电水壶的实际功率为______W，电水壶在烧水过程中的效率为_____（电费单价：0.5元/kW•h；c水=4200J/（kg•℃） ）．
14．农作物的秸秆可以回收加工制成秸秆煤．完全燃烧4kg的秸秆煤可放出______J的热量；若这些热量的50%被质量为100kg，初温为20℃的水吸收，可使水温升高到_____℃[已知q秸秆煤=2.1×107J/kg，c水=4.2×103J/（kg•℃）；当时气压为一个标准大气压]．
15．一个导体两端电压为6伏时，通过导体的电流是0.3安，导体的电阻是_____欧, 导体两端电压为3伏时，通过导体的电流是_____安。
16．某物理科技小组设计了汽车有害尾气排放检测电路，如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值将_____，电压表的示数将_____（选填“变大”、“变小”或“不变”），定值电阻R0作用是_____．
三、实验题（共12分）
17．（4分）如图甲所示，在测量小灯泡的电功率时，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω。
（1）闭合开关后，小灯泡不亮，电流表没有示数，电压表有较大的示数。经检查，导线连接完好，则电路故障可能是小灯泡发生了_____（选填“短路”或“断路”）。
（2）排除故障后，将滑片P移动到某一位置时，电压表示数为_____V（图乙），；此时要测量小灯泡的额定功率，应将滑片P向_____（选填“左”或“右”）移动。移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的Ⅰ﹣U图象。
（3）由图象可计算出小灯泡的额定功率是_____W，正常工作时灯丝电阻是_____Ω。
（4）完成上述测量后，不用电压表，用如图丁所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R1．实验步骤如下，请补充完整：
①闭合开关S、S2，断开开关S1，移动滑片P，使电流表示数等于_____：
②闭合开关S、S1，断开开关S2，记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额＝_____（用I额、I、R1表示）。
18．（4分）如图是测量小灯泡电阻的实物图（已知小灯泡的额定电压是2.5V）：
（1）请用笔画线代替导线将实物图补充完整（导线不允许交义）；
（_____）
（2）小致检查电路连接无误后，闭合开关，发现小灯泡不亮，立即举手要求更换灯泡，这种做法是_____（选填“妥当”或“不妥当”）的，经同组成员提示后，小致发现电压表有示数，电流表无示数，则小灯泡不亮的原因可能是小灯泡_____，问题解决后，小致调节滑动变阻器，使小灯泡正常发光，电流表示数为0.2A，则小灯泡此时的电阻为_____Ω。
19．（4分）在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5伏，电阻大约为10欧，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V。
（1）本实验中应选择规格为_____的滑动变阻器；如图甲所示，已有部分电路连好，请用笔画线代替导线将电路连接完整；
（__________）
（2）闭合开关后，无论怎样移动滑动变阻器的滑片，灯泡一直不亮，电压表无示数，电流表有示数，若电路中仅有一处故障，这个故障可能是：_____。
（3）排除故障后，移动滑片，获得多组对应的电压、电流值，绘出如图乙的I﹣U图象，则小电灯的额定功率为_____W，I﹣U图象不为直线的原因是_____。
（4）完成实验后，该组同学又找来了几个不同阻值的电阻代替小灯泡维续“探究电压不变时，电流与电阻的关系”，得到的实验数据如下表，该组同学做完第2次实验后，用15Ω的电阻替换10Ω的电阻，请写出接下来他所进行的操作_____。
四、作图题（共16分）
20．（8分）某地下通道有东西两个入口，入口处各装有一个声控延时开关S1、S2。无论行人从哪一侧进入通道，发出的声音会使其入口处的开关自动闭合一段时间，通道内的灯泡即会提供照明，方便行人顺利通行。请在图中用笔画线代替导线完成其电路连接。
（____）
21．（8分）某家庭进户线和各元件如图所示，请完成家庭电路的连接．
五、计算题（共22分）
22．（10分）为了减少环境污染，部分农村地区改用液化气烧菜做饭。某钢瓶装有液化气10kg，已知液化气的热值为4.2×107J/kg，水的比热容为4.2×103J/(kg⋅℃)求：
(1)这瓶液化气全部完全燃烧放出的热量是多少？
(2)若(1)中放出的热量有40%被初温为20℃的水吸收，在标准大气压下可将多少质量的水烧开？
(3)若采用某节能型灶具，可将热效率提高到50%，则同样将(2)中水烧开可节约液化气多少kg？
23．（12分）图中灯泡的电阻是，的电阻是，闭合、断开时，电流表的读数是；断开、闭合时，电流表的读数为。求电源电压和灯泡的阻值是多少?（各灯泡电阻均不考虑温度的影响）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、B
4、D
5、C
6、D
7、C
8、D
9、A
10、D
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、7.56×105J 1500 70%
14、8.4×107 100
15、20 0.15
16、变小 变小 保护电路
三、实验题（共12分）
17、断路 2.2 右 1.75 8.3 I额 （I﹣I额）R1I额
18、 不妥当 断路 12.5
19、 “50Ω 2A” 灯泡短路 0.5 灯丝的电阻随温度的升高而增大 将滑动变阻器的滑片P向B端移动，使电压表的示数为3V，完成第三次实验
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4.2×108J；(2)500kg；(3)2kg
23、9V；
次数
1
2
3
4
电阻/Ω
5
10
15
20
电流/A
0.6
0.3
0.2
0.15
