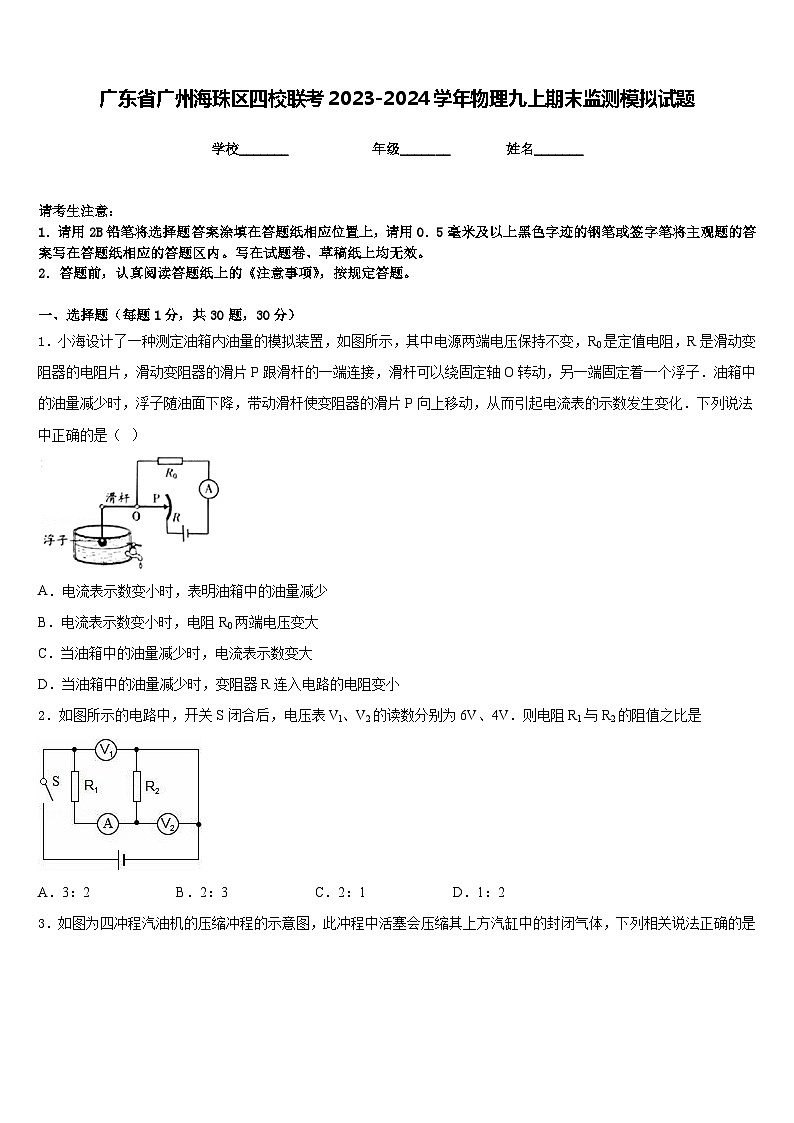

广东省广州海珠区四校联考2023-2024学年物理九上期末监测模拟试题含答案

这是一份广东省广州海珠区四校联考2023-2024学年物理九上期末监测模拟试题含答案，共10页。试卷主要包含了如图所示电路，电源电压保持不变等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（ ）
A．电流表示数变小时，表明油箱中的油量减少
B．电流表示数变小时，电阻R0两端电压变大
C．当油箱中的油量减少时，电流表示数变大
D．当油箱中的油量减少时，变阻器R连入电路的电阻变小
2．如图所示的电路中，开关S闭合后，电压表Vl、V2的读数分别为6V、4V．则电阻R1与R2的阻值之比是
A．3：2B．2：3C．2：1D．1：2

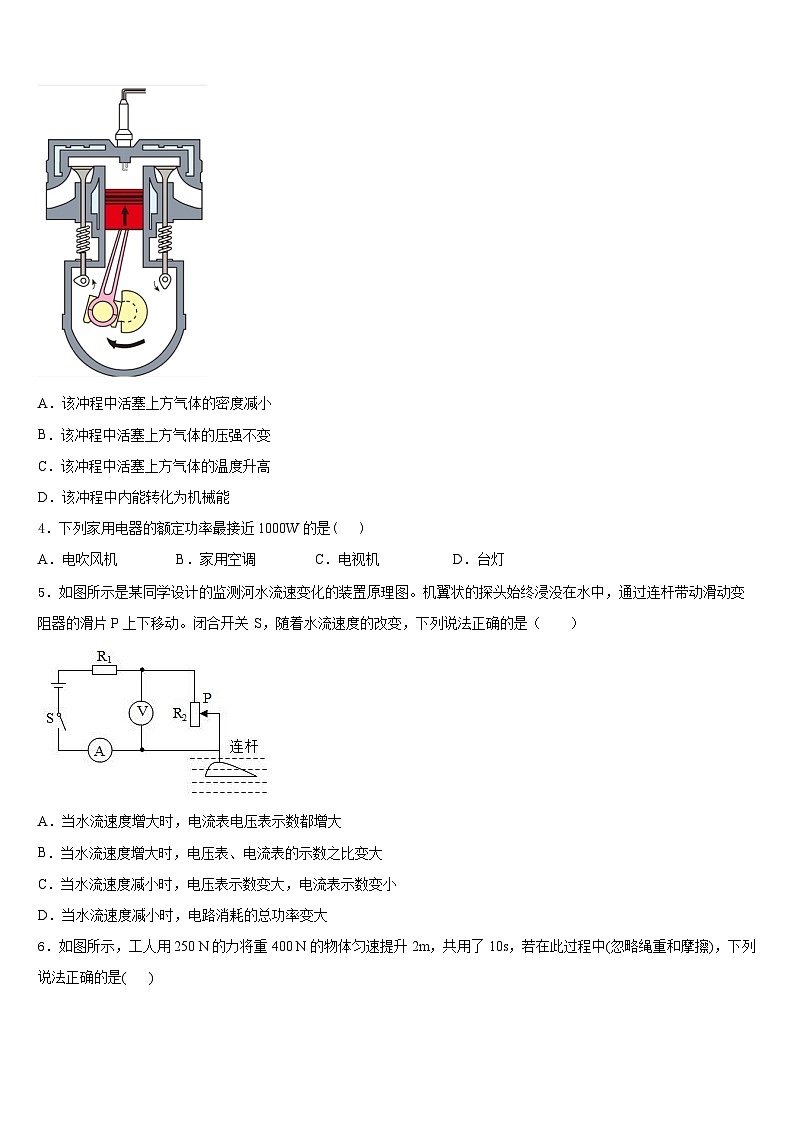

3．如图为四冲程汽油机的压缩冲程的示意图，此冲程中活塞会压缩其上方汽缸中的封闭气体，下列相关说法正确的是
A．该冲程中活塞上方气体的密度减小
B．该冲程中活塞上方气体的压强不变
C．该冲程中活塞上方气体的温度升高
D．该冲程中内能转化为机械能
4．下列家用电器的额定功率最接近1000W的是( )
A．电吹风机B．家用空调C．电视机D．台灯
5．如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。闭合开关 S，随着水流速度的改变，下列说法正确的是（ ）
A．当水流速度增大时，电流表电压表示数都增大
B．当水流速度增大时，电压表、电流表的示数之比变大
C．当水流速度减小时，电压表示数变大，电流表示数变小
D．当水流速度减小时，电路消耗的总功率变大

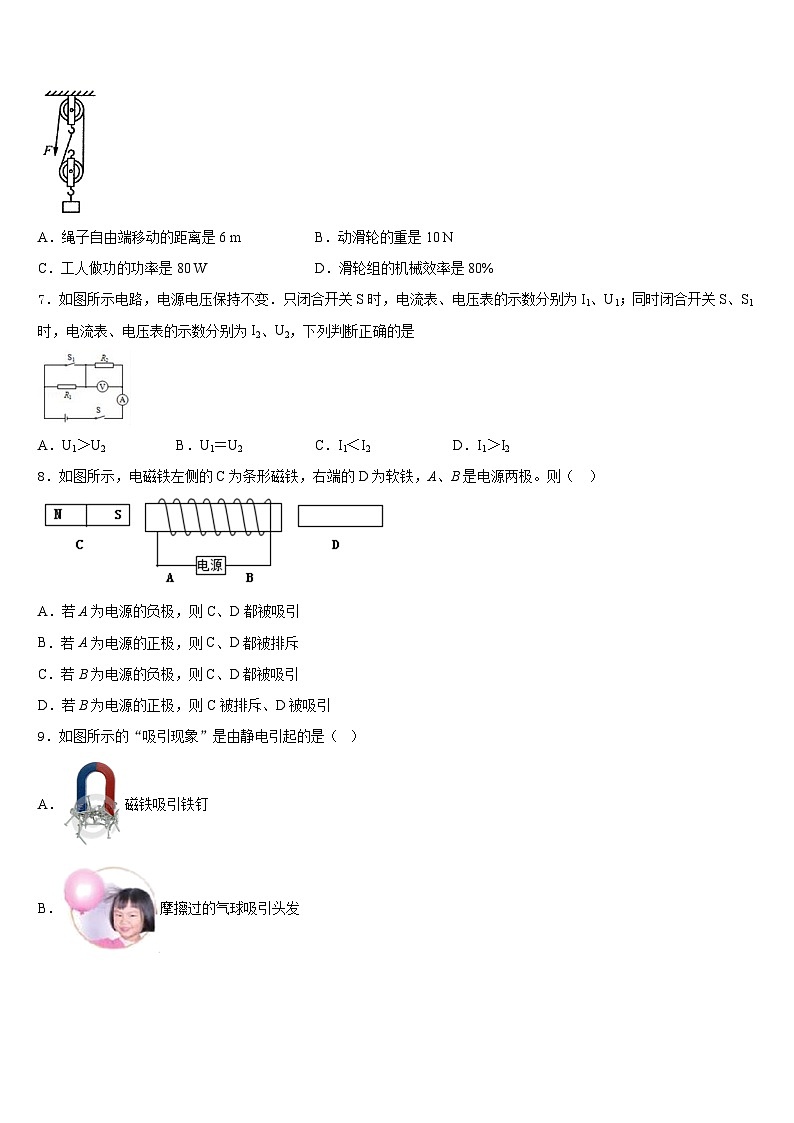

6．如图所示，工人用250 N的力将重400 N的物体匀速提升2m，共用了10s，若在此过程中(忽略绳重和摩擦)，下列说法正确的是( )
A．绳子自由端移动的距离是6 mB．动滑轮的重是10 N
C．工人做功的功率是80 WD．滑轮组的机械效率是80%
7．如图所示电路，电源电压保持不变．只闭合开关S时，电流表、电压表的示数分别为I1、U1；同时闭合开关S、S1时，电流表、电压表的示数分别为I2、U2，下列判断正确的是
A．U1＞U2B．U1＝U2C．I1＜I2D．I1＞I2
8．如图所示，电磁铁左侧的C为条形磁铁，右端的D为软铁，A、B是电源两极。则（ ）
A．若A为电源的负极，则C、D都被吸引
B．若A为电源的正极，则C、D都被排斥
C．若B为电源的负极，则C、D都被吸引
D．若B为电源的正极，则C被排斥、D被吸引
9．如图所示的“吸引现象”是由静电引起的是（ ）
A．磁铁吸引铁钉
B．摩擦过的气球吸引头发
C．压紧的铅柱互相吸引
D．吸盘吸在墙壁上
10．小王家的空气开关发生了“跳闸”，则电路中（ ）
A．一定是发生了短路B．一定是用电器总功率过大
C．一定是电压大于220VD．一定是电路总电流过大
11．如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（ ）
A．1：1、4：3B．1：2、1：3C．1：1、1：4D．1：4、1：1
12．如图甲所示为某物质的熔化图象，将装有冰水混合物的试管放入正在熔化的该物质中，如图乙所示，根据图象可知（ ）
A．该物质是晶体，它的熔点是0℃
B．第15min该物质处于固态
C．图乙中试管内冰的量会增加
D．图乙中冰水混合物的温度会逐渐降低
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压 5V, R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为_____，乙电表的示数为_____．
14．某同学用丝绸摩擦过的玻璃棒靠近悬挂着的泡沬小球，发现泡沬小球被排斥．泡沬小球被排斥的原因是_____种电荷相互排斥，由此可知泡沬小球一定带_____电．
15．如图甲所示，是通过小灯泡L与定值电阻R的电流和两端电压的关系图像。现将小灯泡L和定值电阻R连接在乙图所示的电路中，电源电压恒定不变，闭合开关S，在1min内电流通过定值电阻R做的功为12J，小灯泡L消耗的实际功率为额定功率的，那么电源的电压为（______）V，小灯泡L的额定功率为（______）W。
16．北京时间7月21日，在韩国举行的2019游泳世锦赛男子400米自由泳决赛中，中国选手孙杨以3分42秒44摘金，取得该项目世锦赛的四连冠。孙杨出场时，全场爆发热烈的掌声和欢呼声。比赛开始后，孙杨并不着急，前100米时游得非常稳健，100米过后，孙杨适当提速，逐渐缩小与澳大利亚选手的差距，游到200米时，孙杨超过澳大利亚选手排名第一，冲刺阶段，孙杨的手臂加速向后划水，最终获得冠军，使得五星红旗再次升起。请结合文字与图片，找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复。
示例：物理信息：100米过后，孙杨逐渐缩小与澳大利亚选手的差距；
物理知识：以澳大利亚选手为参照物，孙杨是运动的。
物理信息：_____；
物理知识：_____。
三、实验题（共12分）
17．（4分）某小组同学用如下图甲所示的装置来探究水的沸腾。从点燃酒精灯加热开始计时，当液体中有气泡上升时，每隔 1min 记录水的温度如下表所示。
（1）图甲实验装置的组装顺序应为________（选填“自上而下”或“自下而上”）。
（2）某小组观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如上图乙中C、D所示，则图中_____是水沸腾时的情况。
（3）在图丙中以时间为横轴、温度为纵轴，根据表中数据作出水的沸腾图象。
（____）
（4）从记录数据和图象可知，水的沸点为___℃，水在沸腾过程中温度_________(选填“升高” “不变”或“降低”)，实验时的气压___（选填“大于”“等于”或“小于”） 1 标准大气压。
（5）撒去酒精灯后，水仍能继续沸腾一小段时间，其原因是_______________。
18．（4分）小明用如图甲所示实验装置探究a、b两种液体的吸热能力，在两个相同的烧瓶内分别接入电阻丝，装人质量相等的a、b两种液体，并分别插入温度计．
（1）实验中选用的两根电阻丝的阻值应______（选填“相同”或“不同”）
（2）实验中，用_________（选填“A”或“B”）间接反映液体吸收热量的多少;通过比较______（选填“A＂或“B＂）来判断液体吸热能力的强弱;
A．通电时间 B．温度计示数的变化量
（3）下表是某次的实验数据液体a加热后的温度如图乙所示，将温度计示数填入相应表格中．
分析可知，________（选填“a”或“b”）液体的吸热能力较强．
（4）设质量为m的a液体中电阻丝的阻值为R，测出其电流为I，通电一段时间t后，温度计的示数变化量为∆t，若不计热量损失，则a液体的比热容为______（用所给出的物理量写出比热容的表达式），用该表达式计算出的比热容会比实际值______（选填偏大”或“偏小”）
（5）如果在两烧瓶中分别装入质量相等的煤油，并接入兩根阻值不同的电阻丝，就可用这个装置来探究电流产生的热量与________的关系．
19．（4分）为了测量一个小灯泡的额定功率和电阻，现提供的器材如下：A、小灯泡一个（额定电压为2.5V）；B、电流表（0－0.6A－3A）；C、电压表（0－3V－15V）；D、滑动变阻器（）；E、滑动变阻器（）；F、滑动变阻器（）；G、电源（4.5V），H、导线若干。
(1)滑动变阻器应选_____（填器材前的序号）。
(2)选出合适的滑动变阻器后，按如图甲所示的电路，将图中的实验器材用导线连接起来，移动滑片，读取多组电压表的示数U、电流表示数I的值，记录在列表中，然后在坐标纸上描点作出电流随电压变化关系图，如图乙所示。请在坐标轴上面虚线框内将缺失的内容补充完整。
（______________）
(3)通过乙图可得小灯泡的额定功率为_____W，此时灯丝电阻为_____Ω。
(4)本实验装置能否用来探究导体电流与电压的关系？_____。为什么？_____。
四、作图题（共16分）
20．（8分）居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出声音时，声控开关自动闭合，无人时自动断开．请将图中“声控开关”、“光控开关”、“灯泡”用笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
21．（8分）请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人力往下拉绳使重物升起．
五、计算题（共22分）
22．（10分）如图所示，R1是阻值为10Ω的定值电阻，R2为滑动变阻器，灯泡上标有“6V 3W"字样，它两端的电压不能高于额定电压的20%，假设灯泡的电阻不随其两端电压的变化而变化．当断开S2，闭合S、S1时，灯泡恰好正常发光，而滑动变阻器的滑片P置于中点时，断开S1，闭合S、S2，电压表的示数变化了1V．求：
（1）灯泡的电阻；
（2）电源的电压；
（3）电路消耗的最大电功率；
（4）滑动变阻器可能的最大阻值（计算结果取整数）．
23．（12分）如图甲所示，电源电压保持不变，小灯泡的额定电压为，闭合开关S后，当滑片P从的一端滑到另一端的过程中，小灯泡的关系图象如图乙所示。
(1)灯泡的额定功率；
(2)电路中最小总功率；
(3)求滑动变阻器的最大阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、C
4、B
5、C
6、D
7、C
8、A
9、B
10、D
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、1A 5V
14、同 正
15、2 3.6
16、热烈的掌声和欢呼声 声音是由振动产生的（声音通过空气传播到人耳）（合理即可）
三、实验题（共12分）
17、自下而上 C 98 不变 小于 石棉网的温度较高，高于水的温度，水能继续吸热
18、相同 A B 48℃ b 偏大 电阻
19、D 1.25 5 不能 灯丝电阻受温度影响
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)12Ω (2)11V (3)6.6W (4)28Ω或14Ω
23、 (1) ；(2) ；(3)
物质 物理量
质量（g）
加热前温度（℃）
加热时间（min）
加热后温度（℃）
液体a
150
20
10
液体b
150
20
10
35
