广东省中学山市城东教共进联盟2023-2024学年九上物理期末综合测试试题含答案

这是一份广东省中学山市城东教共进联盟2023-2024学年九上物理期末综合测试试题含答案，共9页。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．在学习了内能及能量的转化和守恒后，同学们在一起梳理知识时交流了以下想法，你认为其中不正确的是（ ）
A．做功可以改变物体的内能
B．热传递改变物体内能是不同形式的能量的互相转化
C．在一定条件下各种形式的能量可以相互转化
D．能量在转移和转化的过程中能量的总量保持不变
2．如图所示，×表示磁场方向垂直纸面向里，金属棒MN在水平导轨abcd上无摩擦向右滑动时， 金属棒MN中电流方向为：从N流向M。则下列说法不正确的是
A．增大MN的速度，通过R的电流会变大
B．该图反映了电动机原理
C．MN左、右运动时，切割了磁感线
D．若MN向左滑动，电阻R中电流方向为：从c流向a
3．如图所示，电源电压为6 V 且保持不变，R0=30 Ω，滑动变阻器的规格为“20 Ω 1 A”，电流表的量程为“0~0.6 A”，小灯泡上标有“3 V 1.5 W”字样。不考虑灯丝电阻变化，并保证电路安全，则
A．当S闭合，S1、S2都断开时，电路消耗的最大功率是3.6 W
B．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4~20 Ω

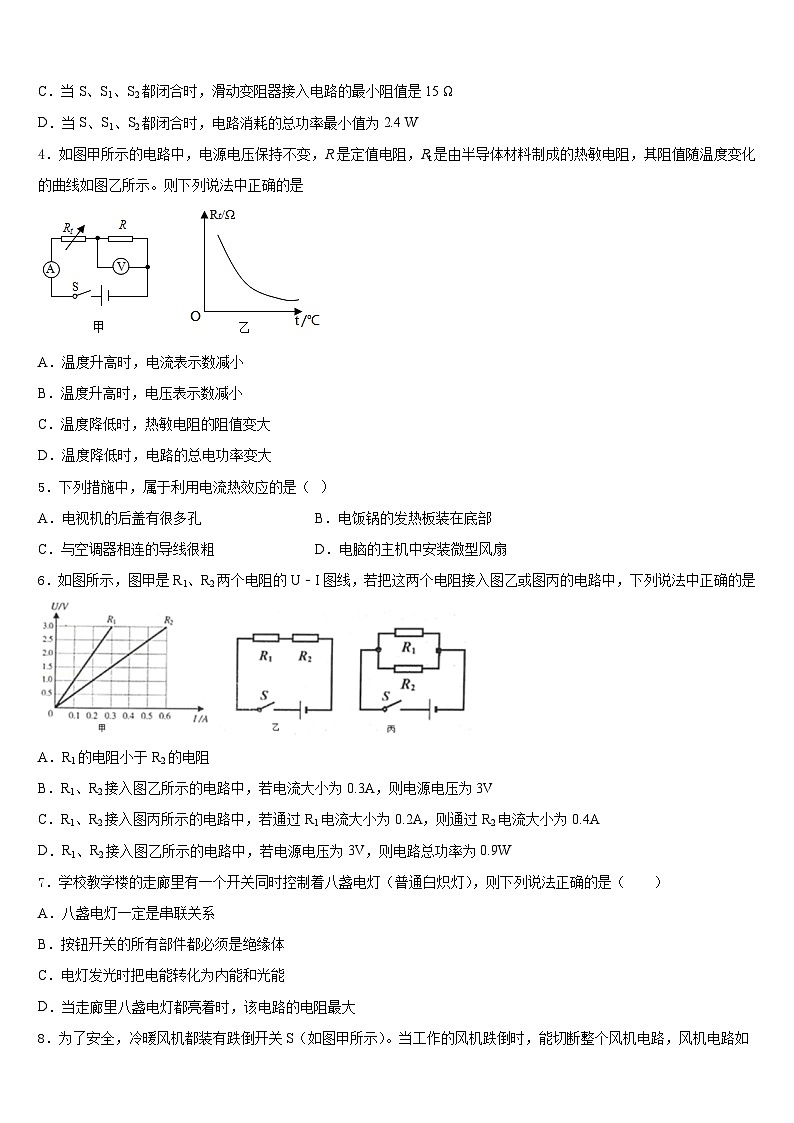

C．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15 Ω
D．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4 W
4．如图甲所示的电路中，电源电压保持不变，R是定值电阻，Rt是由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示。则下列说法中正确的是
A．温度升高时，电流表示数减小
B．温度升高时，电压表示数减小
C．温度降低时，热敏电阻的阻值变大
D．温度降低时，电路的总电功率变大
5．下列措施中，属于利用电流热效应的是（ ）
A．电视机的后盖有很多孔B．电饭锅的发热板装在底部
C．与空调器相连的导线很粗D．电脑的主机中安装微型风扇
6．如图所示，图甲是R1、R2两个电阻的U﹣I图线，若把这两个电阻接入图乙或图丙的电路中，下列说法中正确的是
A．R1的电阻小于R2的电阻
B．R1、R2接入图乙所示的电路中，若电流大小为0.3A，则电源电压为3V
C．R1、R2接入图丙所示的电路中，若通过R1电流大小为0.2A，则通过R2电流大小为0.4A
D．R1、R2接入图乙所示的电路中，若电源电压为3V，则电路总功率为0.9W
7．学校教学楼的走廊里有一个开关同时控制着八盏电灯（普通白炽灯），则下列说法正确的是（ ）
A．八盏电灯一定是串联关系
B．按钮开关的所有部件都必须是绝缘体
C．电灯发光时把电能转化为内能和光能
D．当走廊里八盏电灯都亮着时，该电路的电阻最大

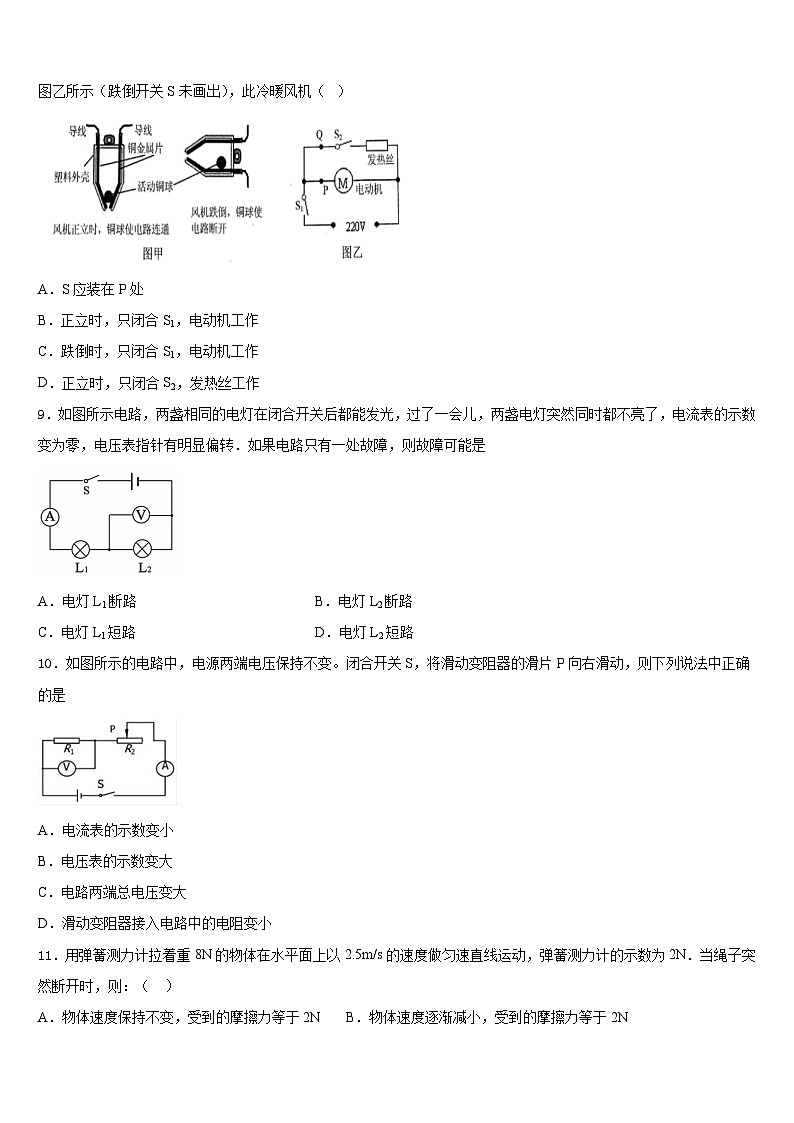

8．为了安全，冷暖风机都装有跌倒开关S（如图甲所示）。当工作的风机跌倒时，能切断整个风机电路，风机电路如图乙所示（跌倒开关S未画出），此冷暖风机（ ）
A．S应装在P处
B．正立时，只闭合S1，电动机工作
C．跌倒时，只闭合S1，电动机工作
D．正立时，只闭合S2，发热丝工作
9．如图所示电路，两盏相同的电灯在闭合开关后都能发光，过了一会儿，两盏电灯突然同时都不亮了，电流表的示数变为零，电压表指针有明显偏转．如果电路只有一处故障，则故障可能是
A．电灯L1断路B．电灯L2断路
C．电灯L1短路D．电灯L2短路
10．如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是
A．电流表的示数变小
B．电压表的示数变大
C．电路两端总电压变大
D．滑动变阻器接入电路中的电阻变小
11．用弹簧测力计拉着重8N的物体在水平面上以2.5m/s的速度做匀速直线运动，弹簧测力计的示数为2N．当绳子突然断开时，则：（ ）
A．物体速度保持不变，受到的摩擦力等于2NB．物体速度逐渐减小，受到的摩擦力等于2N
C．物体速度逐渐不变，受到的摩擦力等于8ND．物体立即停止，受到的摩擦力为零
12．照明电路中某灯不亮了，用测电笔分别去接触灯的两个接线柱，氖管都发光，此灯不亮的原因是( )
A．零线断了 B．火线断了 C．灯丝断了 D．短路
二、填空题（每题5分，共4题，20分）
13．在家庭电路中分别单独接入一台电风扇和一台电热水器，如果两个用电器消耗了同样多的电能，那么_______通电的时间长；如果两个用电器通电时间相同，那么_______消耗的电能多。
14．我国最早的指南针—司南静止时它的长柄指向______（选填“南方”或“北方”），它是利用磁体受______作用指向南北的；如图所示，磁悬浮地球仪应用了______（选填“同”或“异”）名磁极相互排斥的规律。
15．汽车发动机用循环水作为冷却液是因为水的________大，小轿车水箱中有5 kg的水，一次行驶中升高了20 ℃，说明水从发动机吸收了________J的热量；秋天的傍晚农民都要往稻田中放些水，以防止水稻夜间冻坏，这是因为水比泥土降温________（填“快”或“慢”）。
16．建筑工程中经常需要用孔机钻孔，钻孔时钻头发热，内能增加，这是通过_____改变内能；世界卫生组织提倡大家饮用烧开后的水，用天然气灶烧水的过程是通过_____方式改变内能（选填“热传递”或“做功”
三、实验题（共12分）
17．（4分）小明探究“电流与电压”的关系，设计的实验电路图如图甲所示，已知电源电压为3V，定值电阻R1的阻值为5，小明有三个规格分别为“10”、“20”和“50”的滑动变阻器，完成下列题目：
（1）小明准备测出0.5 V、1.0 V、1.5 V、2.0 V下的电流，得出结论。为了完成实验，应该选用规格为______的滑动变阻器；调节滑动变阻器时，眼睛要看着_____（填“电流表”或“电压表”）； 小明记录数据如下，由于粗心，忘记将第三组电压表示数填入表格，这里的电压值应该为______V。
（2）接下来，小明利用上述电路原理图来探究“电流与电阻”关系，闭合开关后移动滑动变阻器使得电压表的读数为2V，然后断开开关，将CD间的电阻从5换成10后，再闭合开关，此时电压表的示数______（填“大于”、“小于”或“等于”）2V，接下来小明应将滑动变阻器的滑片向______端填“a”或“b”移动。
（3）最后小明在桌子上发现一个小灯泡，为了测量小灯泡的阻值，小明用这个小灯泡换掉原电路中的R1，调节滑动变阻器，电路中两电表的示数如图乙所示，通过两表示数算出小灯泡的阻值为______。接下来小明觉得一次测量误差较大，于是改变了小灯泡两端的电压，多测了几组数据，求出小灯泡电阻的平均值。小明测小灯泡电阻的方法______（填“正确”或“不正确”）。
18．（4分）如图所示，小珠探究“什么情况下磁可以生电”。
（1）实验中，通过观察_________来判断电路中是否有电流产生。
（2）比较_______（选填实验序号）两次实验可知：闭合电路是产生感应电流的一个条件。
（3）分析以上实验可知：闭合电路的一部分导体在磁场中___________________，导体中就会产生感应电流。
（4）根据②④⑤的实验现象，可知感应电流方向与______________、___________有关。
（5）下列没有应用这一现象的是_________。
A．发电机
B．动圈式话筒
C．手摇充电式电筒
D．自制电动机
19．（4分）如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置，两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与 U 形管相连，接入电路。
（1）图甲是探究在通电时间相同和_____ 相同的情况下，导体产生的热量与_______大小是否有关的装置。
（2）实验中通过观察_____的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是______。
A．探究电流与电压、电阻的关系 B．用铁屑显示磁体周围磁场分布
C．研究光的传播时，引入“光线” D．探究电功率与电压、电流的关系
（3）由图乙所示，电流表的示数为______A，在这种情况下，右侧容器中定值电阻 在10s内产生的热量是______J。
四、作图题（共16分）
20．（8分）请根据图中所示的实物图，在虚线框画出对应的电路图．
（______）
21．（8分）如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯；②三孔插座单独接入．
（_____）
五、计算题（共22分）
22．（10分）如图甲所示是一台全自动干手器，其原理如图乙所示，k1是红外感应开关，k2是温控开 关。某宾馆一台这样的干手器只能吹冷风不能吹热风，经检查，原来是机内的电热丝烧坏了， 电工想用一根与原阻值相同的电热丝来替换，为此他查看了干手器的铭牌（如表），然后在 220 V电路中关闭其它用电器，只让干手器吹冷风，观测到标有“3000r/kW·h”的电能表的转盘在2min内转了20转。求；
（1）电吹风机吹冷风时的功率。
（2）电工应选配的电热丝的阻值。
（3）当电路的实际电压为200V时，电热丝121s内产生的热量（电热丝电阻不变）。
23．（12分）《原来如此》是中央电视台科教频道一档以趣味实验和体验方式解答生活中科学问题的科普栏目。节目曾经播放了在南京航空航天大学开展的“让纸片飞”的活动，要求材质只能用纸，探究怎样让其飞得更远更久，如图所示是他们制作的长4m的纸飞机。以下是节目中提供的一些信息，让我们用所学的物理知识来计算：
(1)为增加飞机的结实程度，他们选择了密度为0.6×103kg/m3的牛皮纸，尺寸规格为长×宽×厚：1m×0.5m×0.2mm，则一张牛皮纸的质量是多少？
(2)为保证纸飞机牢固，他们用了15张牛皮纸卷成纸棍（如图标注）作为支撑飞机的骨架，纸棍卷得非常紧实，相当于实心的纸棒，若这些纸棍换用硬度更好、同样粗细的实心铝棍，会使纸飞机的质量增加多少？（ρ铝=2.7×103kg/m3）
(3)为增加飞机飞行中的稳定性，他们在飞机前端包上一块金属皮。为了解这是什么金属，可用天平、溢水杯来测量金属的密度。先用天平测出金属皮的质量是158g，测得装满水的溢水杯的总质量是450g；然后将金属皮小心的浸没在溢水杯中，当溢水杯停止排水后，测得此时溢水杯的总质量是588g，请你计算金属的密度是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、C
4、C
5、B
6、C
7、C
8、B
9、B
10、A
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、电风扇 电热水器
14、南方 地磁场力 同
15、比热容 4.2×105 慢
16、做功 热传递
三、实验题（共12分）
17、50Ω 电压表 1.5 大于 b 4 不正确
18、电流表指针是否偏转 ①② 做切割磁感线运动时 导体的运动方向 磁感线方向 D
19、电流 电阻 U型管液面高度差 BD 2 200
四、作图题（共16分）
20、．
21、
五、计算题（共22分）
22、（1）200W（2）48.4Ω（3）
23、 (1)0.06kg；(2)3.15kg；(3)7.9g/cm3
U/V
0.5
1.0
________
2.0
I/A
0.1
0.2
0.3
0.4
序号
开关状态
导体ab运动方向
磁杨方向
电流表指针
①
断开
水平向右
向下
不偏转
②
闭合
水平向右
向下
向左偏转
③
闭合
竖直向下
向下
不偏转
④
闭合
水平向左
向下
向右偏转
⑤
闭合
水平向左
向上
向左偏转
型号
SHZ2010-624
额定功率
热风时：1200 W
额定电压
220 V
