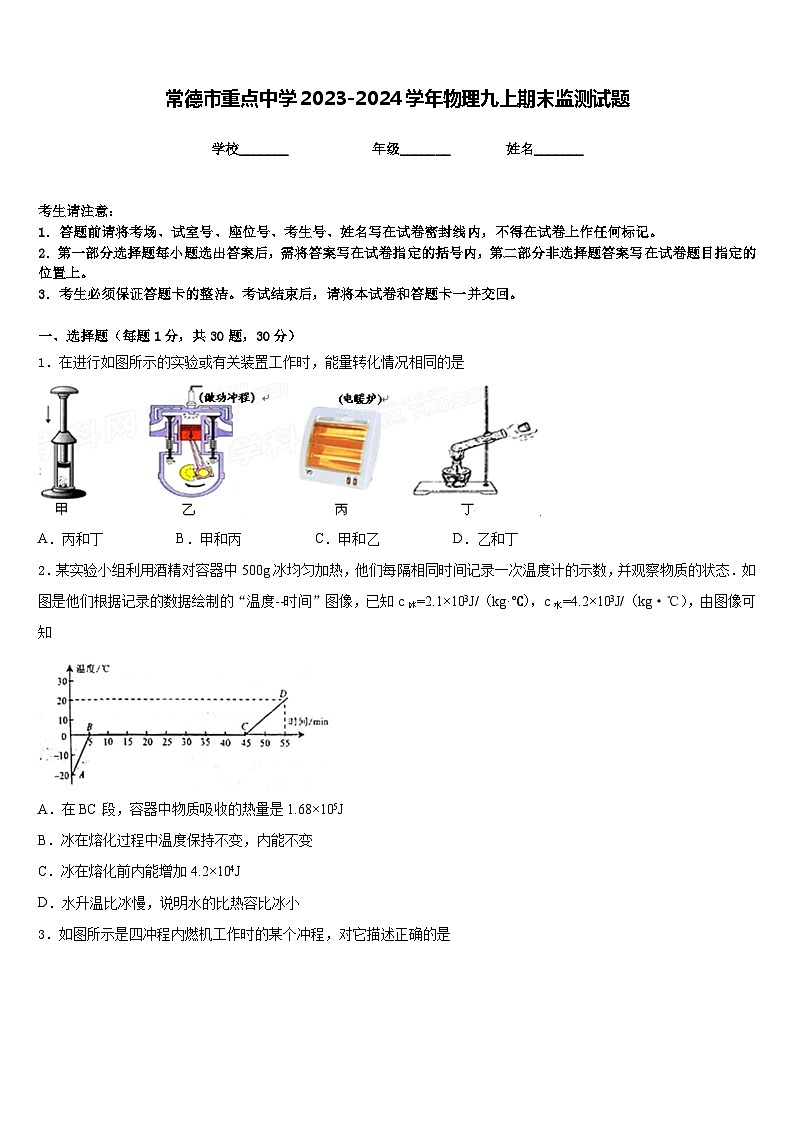

常德市重点中学2023-2024学年物理九上期末监测试题含答案
展开
这是一份常德市重点中学2023-2024学年物理九上期末监测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．在进行如图所示的实验或有关装置工作时，能量转化情况相同的是
A．丙和丁B．甲和丙C．甲和乙D．乙和丁
2．某实验小组利用酒精对容器中500g冰均匀加热，他们每隔相同时间记录一次温度计的示数，并观察物质的状态．如图是他们根据记录的数据绘制的“温度--时间”图像，已知c冰=2.1×103J/（kg·℃），c水=4.2×103J/（kg·℃），由图像可知
A．在BC段，容器中物质吸收的热量是1.68×105J
B．冰在熔化过程中温度保持不变，内能不变
C．冰在熔化前内能增加4.2×104J
D．水升温比冰慢，说明水的比热容比冰小

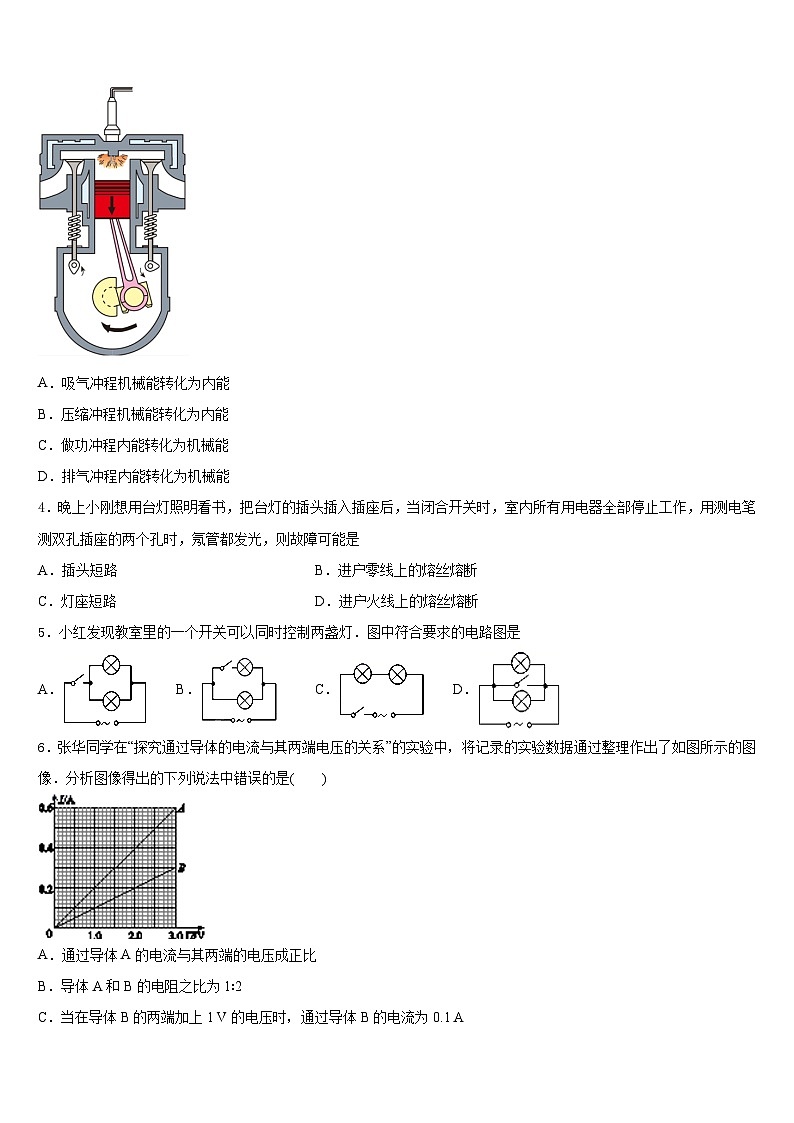

3．如图所示是四冲程内燃机工作时的某个冲程，对它描述正确的是
A．吸气冲程机械能转化为内能
B．压缩冲程机械能转化为内能
C．做功冲程内能转化为机械能
D．排气冲程内能转化为机械能
4．晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，用测电笔测双孔插座的两个孔时，氖管都发光，则故障可能是
A．插头短路B．进户零线上的熔丝熔断
C．灯座短路D．进户火线上的熔丝熔断
5．小红发现教室里的一个开关可以同时控制两盏灯．图中符合要求的电路图是
A． B． C． D．
6．张华同学在“探究通过导体的电流与其两端电压的关系”的实验中，将记录的实验数据通过整理作出了如图所示的图像．分析图像得出的下列说法中错误的是( )
A．通过导体A的电流与其两端的电压成正比
B．导体A和B的电阻之比为1∶2
C．当在导体B的两端加上1 V的电压时，通过导体B的电流为0.1 A

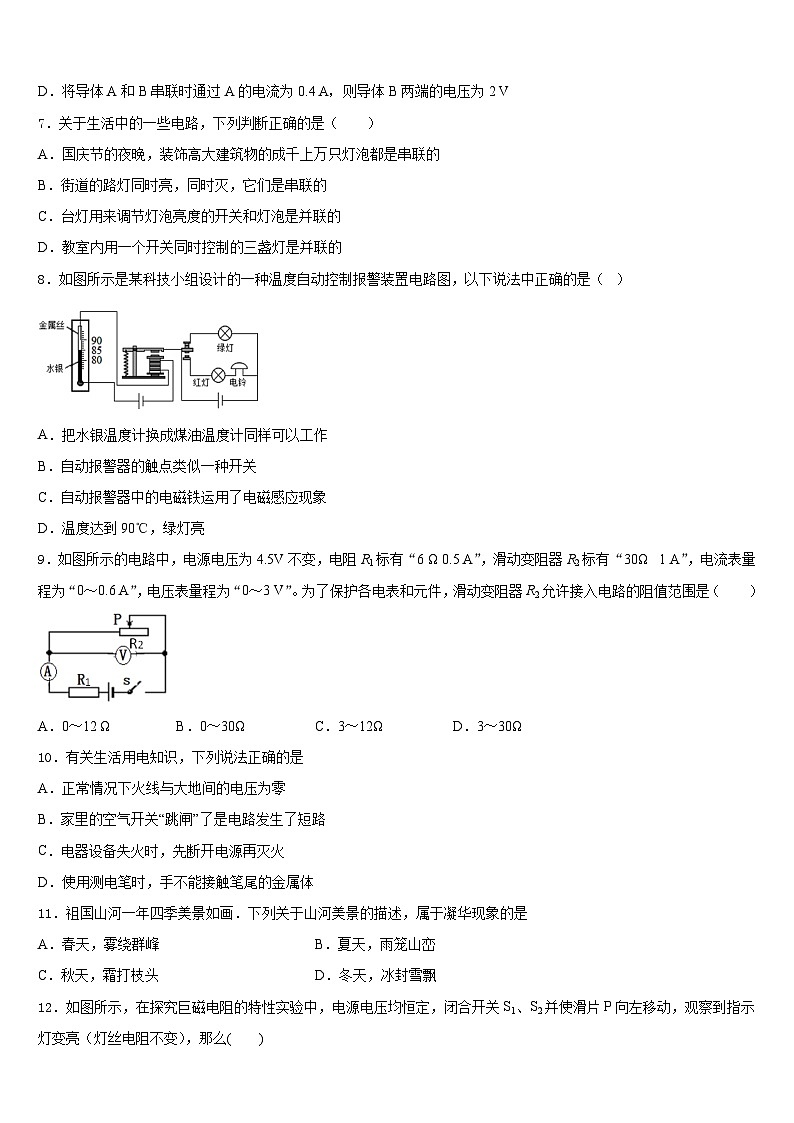

D．将导体A和B串联时通过A的电流为0.4 A，则导体B两端的电压为2 V
7．关于生活中的一些电路，下列判断正确的是（ ）
A．国庆节的夜晚，装饰高大建筑物的成千上万只灯泡都是串联的
B．街道的路灯同时亮，同时灭，它们是串联的
C．台灯用来调节灯泡亮度的开关和灯泡是并联的
D．教室内用一个开关同时控制的三盏灯是并联的
8．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）
A．把水银温度计换成煤油温度计同样可以工作
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．温度达到90℃，绿灯亮
9．如图所示的电路中，电源电压为4.5V不变，电阻R1标有“6 Ω 0.5 A”，滑动变阻器R2标有“30Ω 1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”。为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是（ ）
A．0～12 ΩB．0～30ΩC．3～12ΩD．3～30Ω
10．有关生活用电知识，下列说法正确的是
A．正常情况下火线与大地间的电压为零
B．家里的空气开关“跳闸”了是电路发生了短路
C．电器设备失火时，先断开电源再灭火
D．使用测电笔时，手不能接触笔尾的金属体
11．祖国山河一年四季美景如画．下列关于山河美景的描述，属于凝华现象的是
A．春天，雾绕群峰B．夏天，雨笼山峦
C．秋天，霜打枝头D．冬天，冰封雪飘
12．如图所示，在探究巨磁电阻的特性实验中，电源电压均恒定，闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮（灯丝电阻不变），那么( )
A．电磁铁左端为S极
B．巨磁电阻两端的电压变大
C．巨磁电阻的阻值随磁场增强而变小
D．随滑片P向左移动，两电路中的总功率均变小
二、填空题（每题5分，共4题，20分）
13．汽车发动机工作时，需要对它进行冷却。人们常常选用“水”作冷却液，这是因为水_____较大，冷却效果好；当水吸收发动机缸体热量后，水的内能______，这是通过_____的方式改变发动机缸体的内能。
14．小敏家的电热水壶铭牌已模糊不清，他想估测其功率，把家里所有用电器关闭，只让该电热水壶工作1min，其铭牌上标有“3000R/kW·h”的电能表刚好转30转，则功率为____W；若他家平均每天要用该电热水壶烧水约0.5h，则一个月（30天）电热水壶将耗电____度。
15．甲、乙两个电阻的电压与电流关系如图所示，若将甲、乙并联后接到电源电压为 2V 的电路中，电路中的总功率是_______W。
16．某同学家中的电能表盘面上标有“3000revs/（kW•h）”字样，用它来测定一个电饭锅的功率，在 18s 内电能表上的铝盘转动了 15 转，电饭锅消耗的电能是______J，则这个电饭锅的功率是______W；电饭锅这时所产生的热量，如果燃烧天然气获得，需要完全燃烧________m3 天然气。（天然气的热值为 8×107J/m3）。
三、实验题（共12分）
17．（4分）在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)电磁铁磁性的强弱是通过观察____________来确定的。
(2)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________（选填“增加”或“减少”），说明电流越________，电磁铁磁性越强。
(3)根据图示的情境可知，______（选填“甲”或“乙”）的磁性强，说明电流一定时，________，电磁铁磁性越强。
(4)根据安培定则，可判断出乙铁钉的上端是电磁铁的__________极。
(5)电磁铁吸引的大头针下端分散的原因是________________。
18．（4分）在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉．________
（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为___V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向___（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象，根据图象信息，可计算出小灯泡的额定功率是___W，还可以得出：小灯泡的实际功率随实际电压的增大而____（选填“增大”、“减小”或“不变”）．
（4）小叶同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：①____________________；②___________________．
19．（4分）如图是“探究串联电路电压的特点”的实验：
(1)如图甲所示，实验中应选择规格_________（填“相同”或“不同”）的小灯泡。李玉根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度的左侧，造成这种现象的原因是_________；
(2)实验过程中在测L1两端电压时，闭合开关，发现电压表示数为零，经过分析原因可能是_________（填出一种即可）；
(3)在连接电路的过程中，开关应该_________。李玉同学在进行实验时，电压表示数如图乙所示，为了使实验结果更准确，接下来她应该将电压表量程__________________；
(4)李玉保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她_________（选填“能”或“不能”）测出L2两端电压，分析其中理由是__________________。
四、作图题（共16分）
20．（8分）如图所示．闭合开关，条形磁铁静止，滑动变阻器滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈．
（_______）
21．（8分）读数与作图
(1)图中，体温计的示数是______℃；
(2)图中，电流表的示数是______A；
(3)把带有开关的电灯、三孔插座正确地连入图中的家庭电路中（____）。
五、计算题（共22分）
22．（10分）在如图所示的电路中，电源电压U保持不变，R1为定值电阻，R2为滑动变阻器，其最大阻值为R2。闭合开关S，要求：
（1）当滑动变阻器的滑片P移动时，用题中字母推导出电路的总电功率最大值的表达式：
（2）请你分析论证当滑动变阻器的滑片P从变阻器当中某位置R0滑到最右端的过程中，R2的电功率是如何变化的？
温馨据示：推导过程中需要的物理量可以提前设定。
23．（12分）如图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都指在同一位置，示数如图所示．（设电源电压保持不变）
求：
（1）电源电压U是多少？
（1）通过定值电阻R1的电流是多少？
（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R1，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1还是R1．
（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、C
4、B
5、A
6、D
7、D
8、B
9、C
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、比热容 增加 热传递
14、600 9
15、0.6W
16、1.8×104 1000 2.25×10-4
三、实验题（共12分）
17、吸引大头针的个数 增加 大 甲 线圈匝数越多 N 大头针被磁化，同名磁极相互排斥
18、 2.2 B 0.5 增大 连接电路时开关没有断开 连接电路时滑片没有置于最大阻值处
19、不同 电压表的指针没有调零 L1短路或L2断路等 断开 换成小量程 不能 电压表的正负接线柱接反了
四、作图题（共16分）
20、
21、39.1 1.5
五、计算题（共22分）
22、 (1) (2)一直变大或者先变大后变小或者一直变小
23、（1）9V；（1）1.1A；（3）R1； 10Ω．
