山西省太原五十一中学2023-2024学年九上物理期末检测试题含答案

这是一份山西省太原五十一中学2023-2024学年九上物理期末检测试题含答案，共9页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（忽略灯泡电阻的变化）（ ）
A．电流表示数变大B．电压表示数变大
C．电压表和电流表示数的比值变小D．电压表和电流表的示数都变小
2．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（ ）
A．B．C．D．
3．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。其原因是闭合开关后( )
A．变阻器两端电压最大B．电路中的电流最大
C．变阻器电阻发热最多D．电源提供的电压会减小

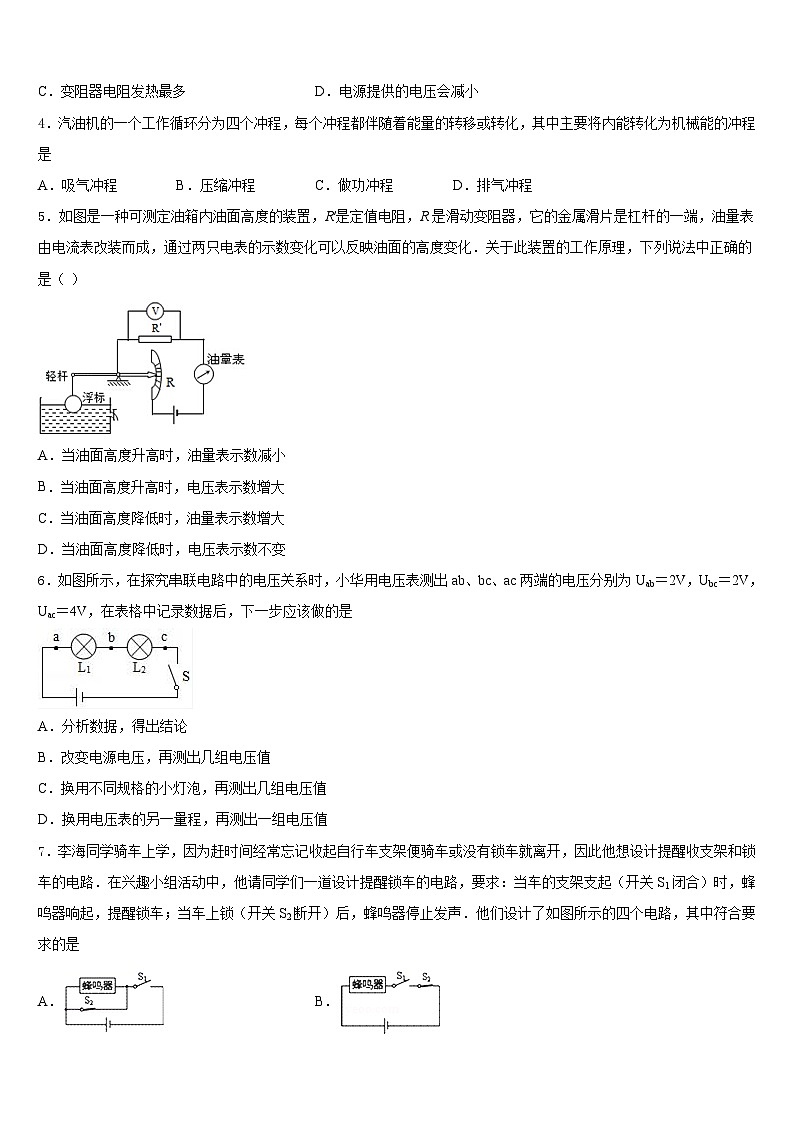

4．汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将内能转化为机械能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
5．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化．关于此装置的工作原理，下列说法中正确的是（ ）
A．当油面高度升高时，油量表示数减小
B．当油面高度升高时，电压表示数增大
C．当油面高度降低时，油量表示数增大
D．当油面高度降低时，电压表示数不变
6．如图所示，在探究串联电路中的电压关系时，小华用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是
A．分析数据，得出结论
B．改变电源电压，再测出几组电压值
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
7．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是
A．B．
C．D．
8．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是
A．B．C．D．
9．小明探究“影响电流热效应的因素”，实验装置如图甲所示，两锥形瓶内装有初温相等的等量煤油．闭合开关S一段时间后，实验现象如图乙所示．流经R1的电流为I1，流经R2的电流为I2，则（ ）
A．R1>R2，I1=I2B．R1>R2，I1>I2
C．R110．下面是某同学“物理学习笔记”中的摘录，其中错误的是
A．分子间相互作用的引力和斥力是同时存在的
B．热量总是自发地从温度低的物体向温度高的物体传递
C．做功和热传递在改变物体的内能上是等效的
D．燃料的热值与燃料的总质量没有关系
11．如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是（ ）
A．B．
C．D．
12．如图电路，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，灯L1突然熄灭，电流表示数变小，电压表示数为零。此过程出现的故障是
A．L1短路
B．L1灯丝烧断
C．导线a或b开路
D．导线c或d开路
二、填空题（每题5分，共4题，20分）
13．冬天的夜晚人们从身上脱下毛衣时常常有“火花”出现、这就是摩擦起电现象。摩擦起电是通过摩擦的方法_____（填“创造”或“转移”）了电荷。如图所示小明在探究“电荷的作用规律”时让abc三个小球都带上电荷，已知a小球是跟丝绸摩擦过的玻璃棒按触过的，验电器就是利用_____两个小球（选填“ab”“ac”或“bc”）间的作用规律来验证物体是否带电的。
14．屠呦呦是我国迄今为止唯一获得诺贝尔医学奖的女科学家，她的团队曾用水煎的方法从青蒿中提取青蒿素，实验曾失败了l90次，于是屠呦呦提出采用低沸点的溶剂并用热水对其进行加热，假设该溶剂的比热容是2200J/（kg·℃），3 kg这种溶剂升温10℃需要吸收______J的热量，用热水对溶剂加热是因为水的比热容比一般液体的要______（选填“大”或者“小”）。
15．如图所示电路中，当只闭合开关_____时， 灯泡L1、 L2串联;当闭合开关_____时，会造成电源短路.
16．水不易被压缩，说明水分子间存在着________力；将3cm3的水和3cm3的酒精注入一个量杯中，摇晃后发现，水和酒精的总体积小于6cm3，这说明分子间有________．
三、实验题（共12分）
17．（4分）在一次实验中需要测量小灯泡L1两端的电压和流过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示电路中只增加了一根导线，电路就正常工作了．请你在图中画出小刚连接的那条导线．
（_____）
18．（4分）小明要测定标有“3.8V”小灯泡正常发光时的电阻，选择一些器材，两节新干电池、滑动变阻器、电压表、电流表、开关、导线若干，连接了如图甲所示电路。
（1）同组的小芳发现小明所选的器材不能完成此实验，其原因是_________。并且电路连接也有错误，如果此时闭合开关，小灯泡__________（选填“发光”或“不发光”）；请你在接错的那根导线上打“×”，并另画一根导线，使电路连接正确________。
（2）更改后小明还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的I-U图像，如图乙所示，可计算出小灯泡的额定功率是_________W，由图像可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而_______________。
（3）由图可知，当灯泡电流是额定电流一半时，灯泡对应的功率为P1，当灯泡电压为额定电压一半时，灯泡对应功率为P2，则P1__________P2。（选填“<”“=”“>”）
（4）如果小灯泡两端电压在不超过额定电压下，滑动变阻器向左移动，滑动变阻器电阻改变了△R滑，灯泡电阻改变了△RL，则△R滑__________△RL（选填“<”“=”“>”）。
（5）上述实验结束后，小明又设计了如图丙所示的电路，只用电压表来测量额定电压为2.5V的小灯泡的额定功率。已知滑动变阻器R的最大阻值为15Ω，电源电压恒定，其测量过程如下：
① 闭合开关S、S2，断开S1，将滑动变阻器的滑片移到最上端，电压表示数为4.5V。
② ___________（填三个开关闭合与断开情况），移动滑动变阻器的滑片，使电压表示数为2V，这时小灯泡正常发光。
③ 闭合开关S、S2，断开S1，保持滑动变阻器滑片的位置不变，电压表示数为3V。
④ 小灯泡的额定功率P额=___________W。
19．（4分）为了比较水和煤油的吸热能力，小明设计了如下实验步骤：
A．在两个同样的烧杯中，分别装入等体积的水和煤油；
B．用两支温度计分别测出水和煤油的初温；
C．在烧杯中，分别放入功率相同的电热器，加热时间相同；
D．用温度计分别测出水和煤油的末温．
(1)步骤_____存在错误，应改为_____．
(2)步骤C，加热时间相同是为了使水和煤油_____．
(3)若测得煤油的温度变化量大于水的温度变化量，由此可知_____的比热容大．
四、作图题（共16分）
20．（8分）请在如图所示的虚线方框内，画上适当的电器元件，使之与框外的通电螺线管和开关组成一个闭合电路。此电路在开关S闭合后能够满足：
①改变电流的强弱；
②使小磁针静止时的方向如图中所示。
21．（8分）酒精测试仪主要由阻值随酒精气体浓度增大而减小的气敏电阻R1与电压表组成；当检测到酒精气体浓度增大时，电路中电压表的示数也增大。请在图中按要求设计出酒精测试仪的工作电路。
（______）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源两端电压不变，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：
（）通过电阻R1的电流I1；
（）电源两端电压U；
（）电阻R2的阻值．
23．（12分）妈妈为了让明明在家里有一个舒适的学习和生活环境，新买了一台科龙牌挂式空调机，细心的明明观察后发现这台空调的铭牌参数如下表所示：请问：
（1）这台空调正常工作时通过的电流是多少安？
（2）如果这台空调每天正常工作2h，那么一个月（按30天计算）要消耗多少kw•h的电能？
（3）如果这台空调在用电高峰期时的实际电压是200V，那么实际消耗的电功率是多少瓦？（结果保留整数）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、A
4、C
5、B
6、C
7、B
8、A
9、A
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、转移 bc
14、6.6×104J 大
15、S2 S1、S2、S3
16、斥 间隙
三、实验题（共12分）
17、
18、两节新干电池的电压是3V，而小灯泡正常发光时的电压是3.8V，电源电压不够大 不发光 0.76 增大 < > 闭合S、S1，断开S2 0.5
19、A 等质量的水和煤油 吸收相同的热量 水
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)1.2A；(2)12V；(3)15Ω
23、（1）5A；（2）66kW•h；（3）909瓦．
额定电压：220V
型号KFR﹣2GW/uR2
频率：50Hz
额定功率：1100W
出厂日期：2009.5
编号：AO30493
